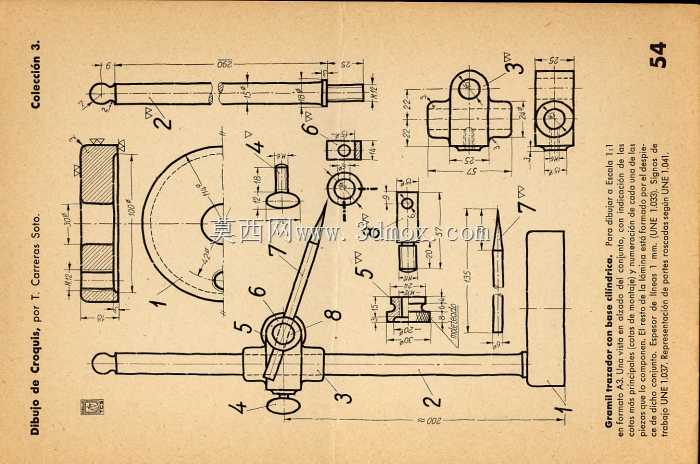

钳工划线用格拉米尔划规划线器结构

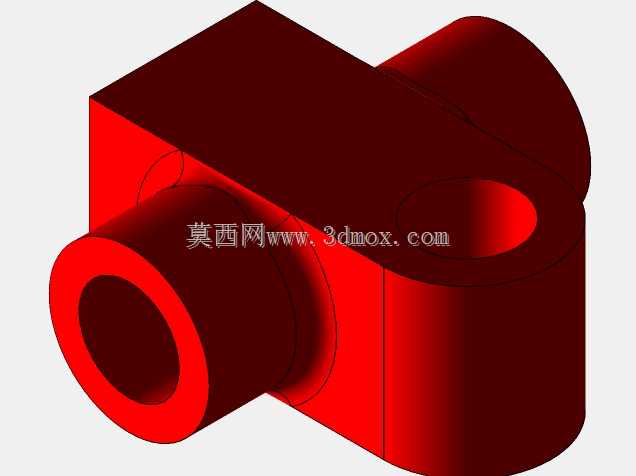

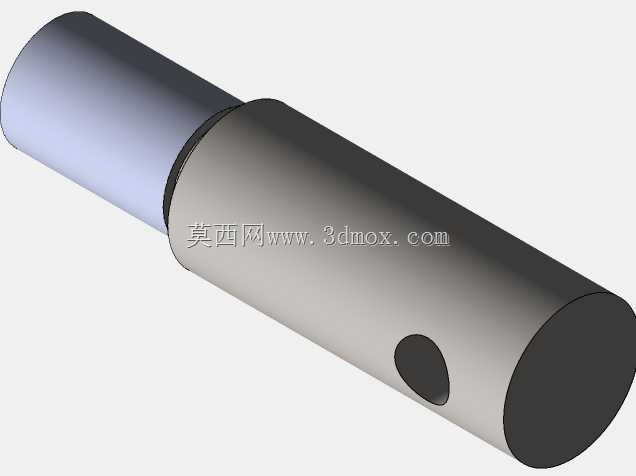

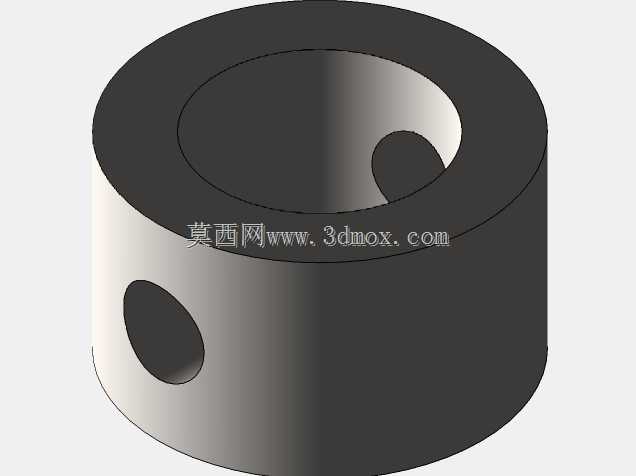

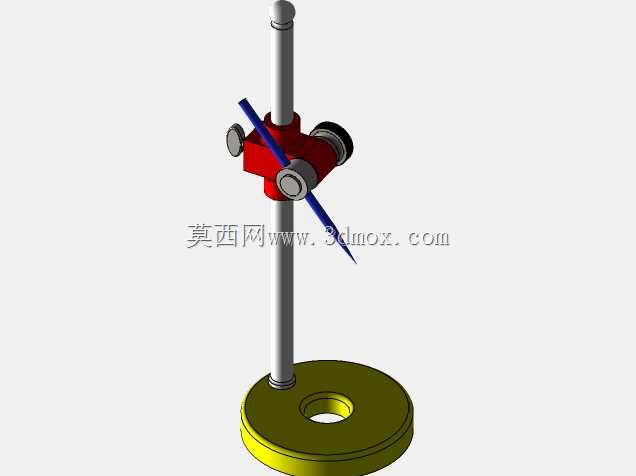

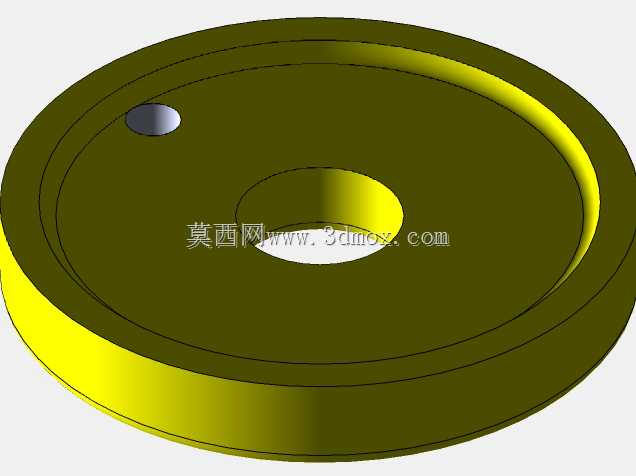

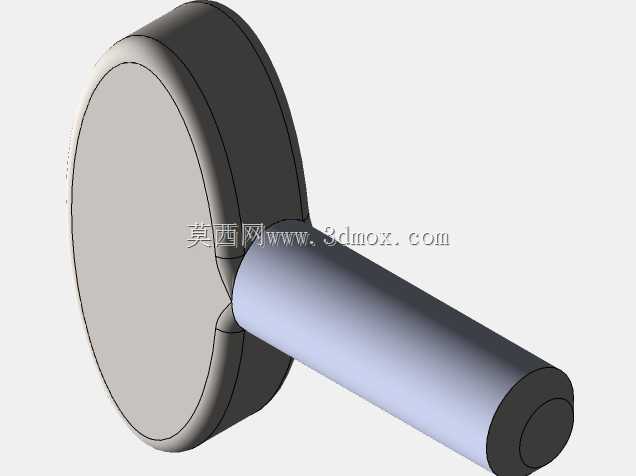

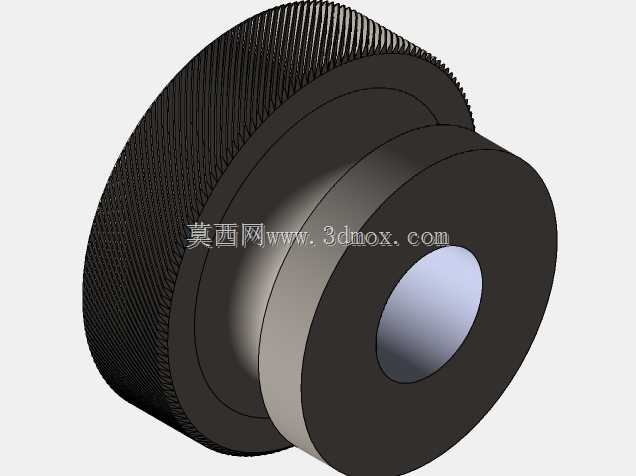

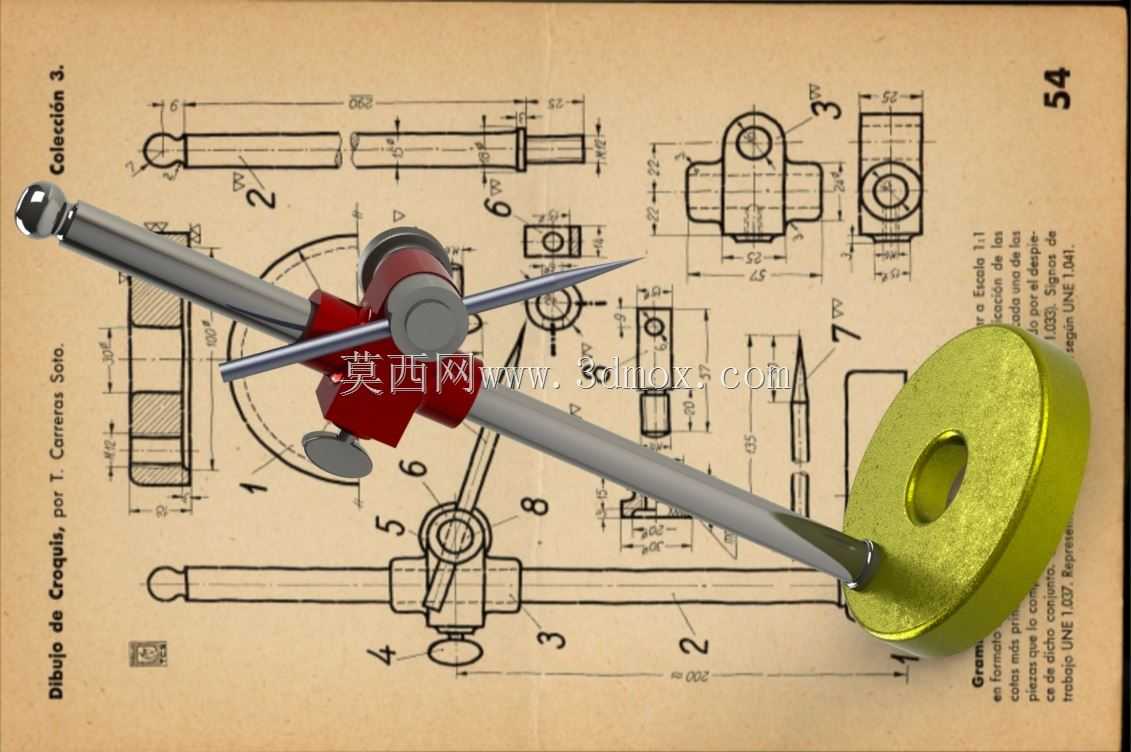

这款划线工具是钳工划线作业场景下的专用工装，主要用于金属毛坯划线、工件找正、圆弧绘制、尺寸转移等工序，在单件小批量加工、设备维修、工装夹具制作环节应用广泛，能替代普通划规完成高精度的划线作业，尤其适合在已加工平面、毛坯氧化皮表面完成各类线条标记，为后续锯削、锉削、钻削、车削等加工工序提供清晰的位置基准。从功能特性来看，该工具采用双杆滑移式锁紧结构，主杆为淬硬处理的光滑圆柱杆，表面粗糙度控制在Ra0.8以下，保证划针座、划线盘座滑动顺畅无卡滞，锁紧机构采用侧向顶紧式红色锁紧旋钮，旋钮内置铜质顶块，锁紧时不会损伤主杆表面，同时能提供足够的锁紧力，避免划线过程中划针移位导致的尺寸偏差。一端配置的重型配重底座为铸铁材质，经时效处理消除内应力，底面经过精磨处理，平面度误差不超过0.02mm，放置在划线平台上时能保持稳定不晃动，无需额外夹持即可完成立式划线作业；另一端配置的硬质合金划针尖部经焊接刃磨处理，硬度可达HRA90以上，能在铸铁、钢材、有色金属表面划出清晰均匀的线条，且刃口耐磨性优异，长期使用无需频繁修磨。设计思路上充分考虑钳工实际操作的人机需求，主杆长度适配常规划线平台的作业范围，划针座可360度旋转调整角度，既能完成垂直于平台的高度划线，也能调整划针角度完成斜面、圆弧面的划线作业，所有操作部件的旋钮都做了滚花处理，沾有油污的手也能轻松拧动锁紧，不会出现打滑问题。安装边界方面，配重底座的中心孔与主杆采用H7/h6间隙配合，装配后主杆与底座底面的垂直度误差控制在0.03mm以内，划针座的滑移行程覆盖主杆有效长度的90%以上，可满足最大划线高度范围内的尺寸调节需求，整体结构无突出尖锐边角，存放和使用时不会划伤操作人员或平台表面。实际使用时，可配合高度尺、直角尺、V型块等工装完成复杂工件的立体划线，相比普通划规，其自带配重底座的设计无需手扶固定，单手握持调整即可完成划线操作，能大幅降低划线作业的劳动强度，同时提升划线精度的一致性，减少因划线偏移导致的工件报废问题。
