铝型材框架式数控铣削加工设备结构

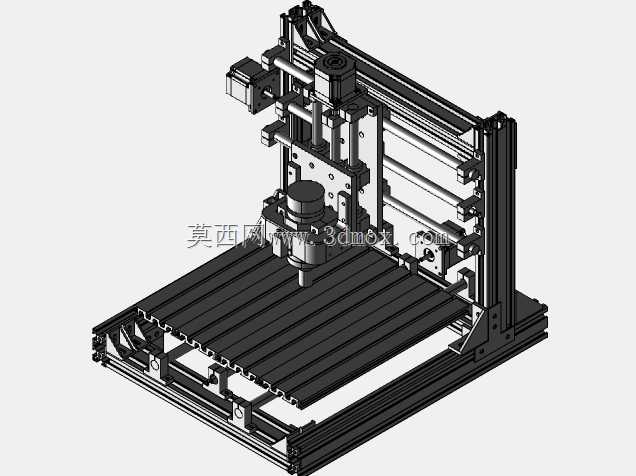

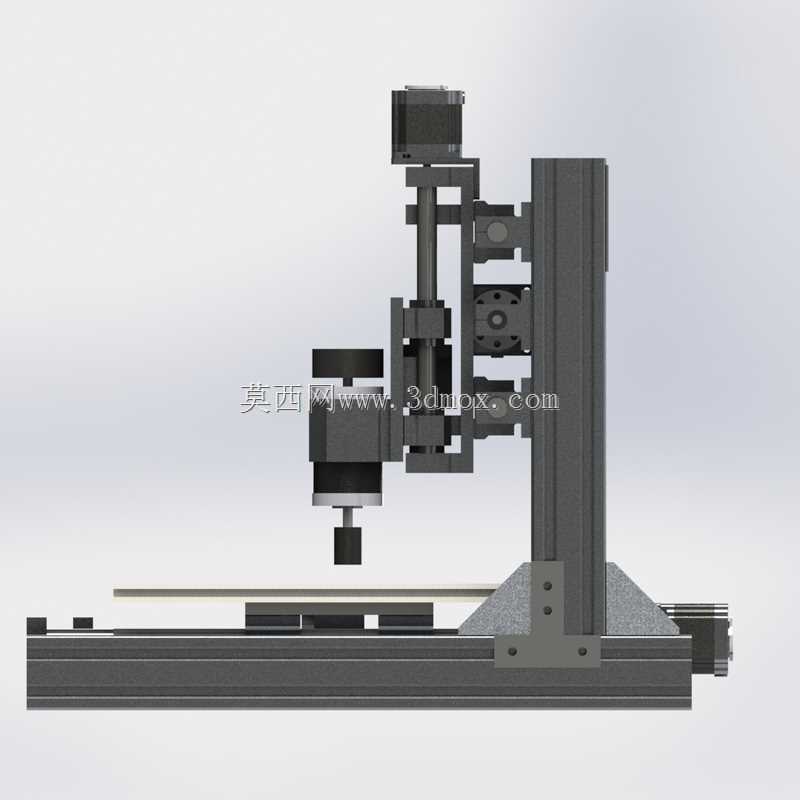

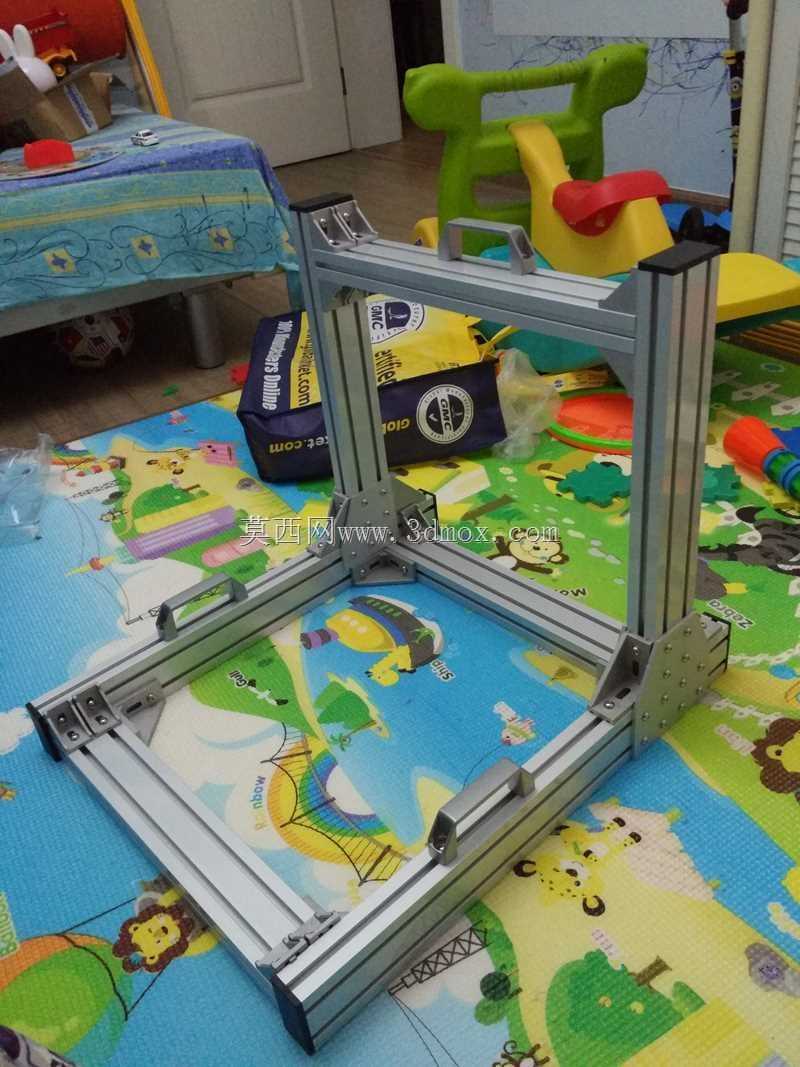

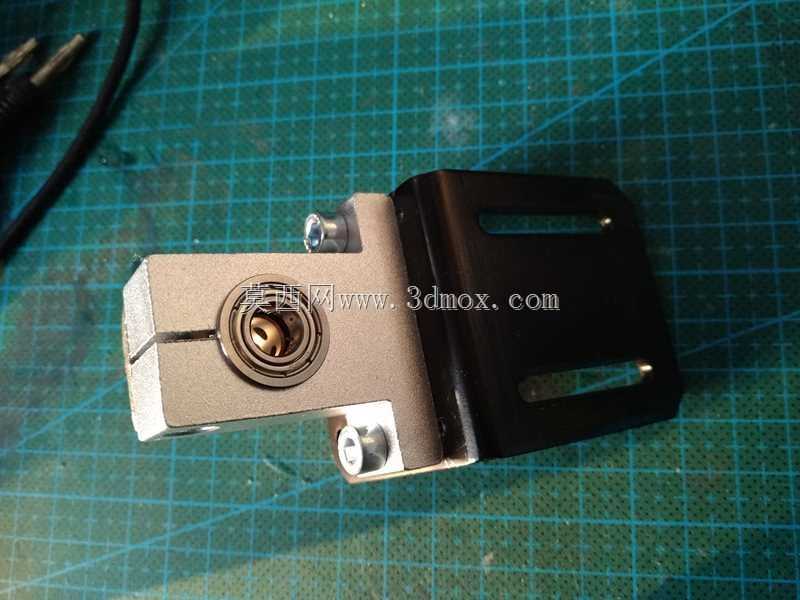

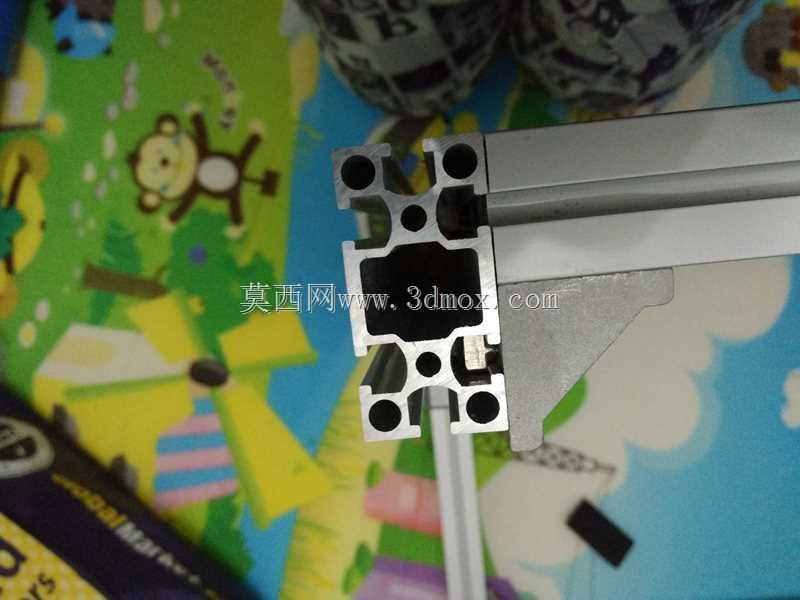

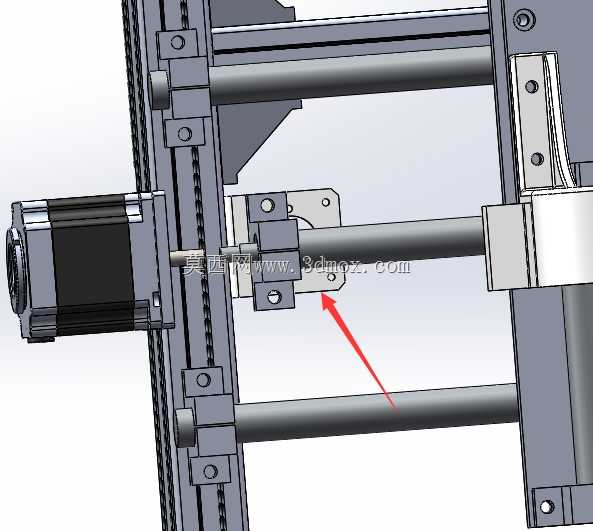

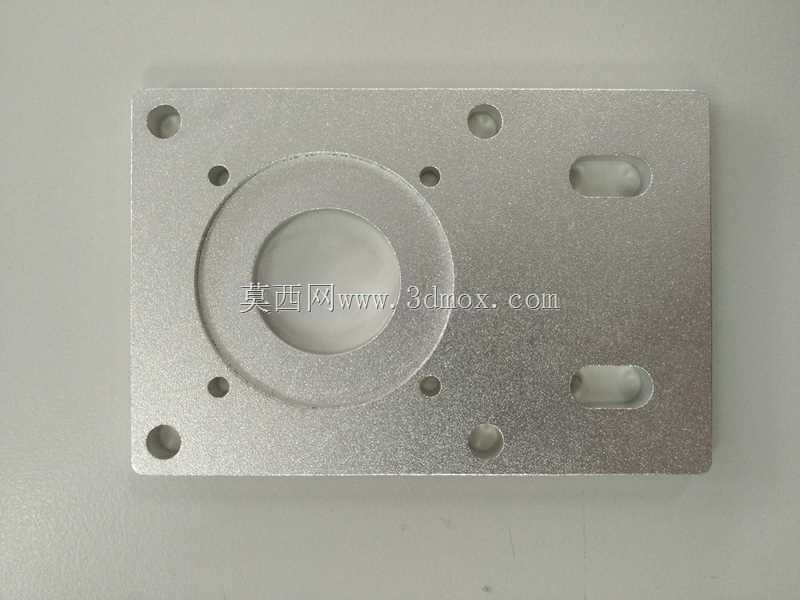

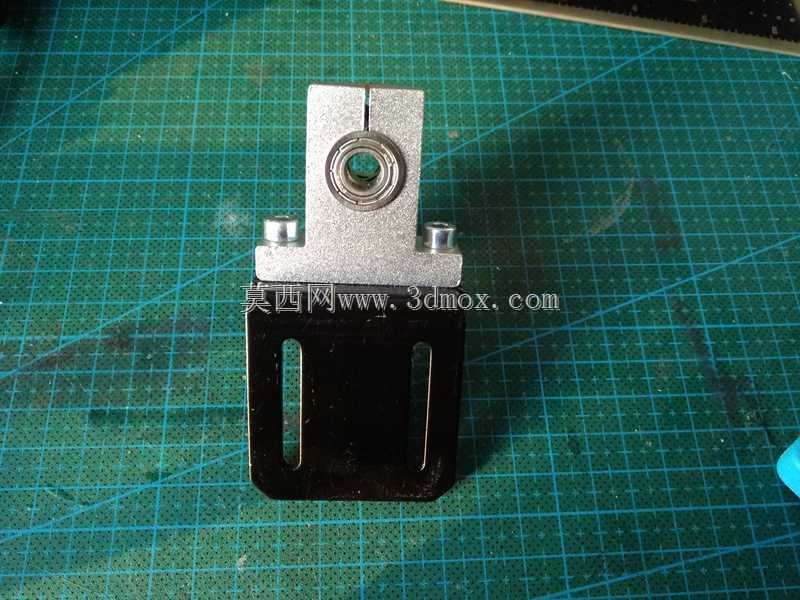

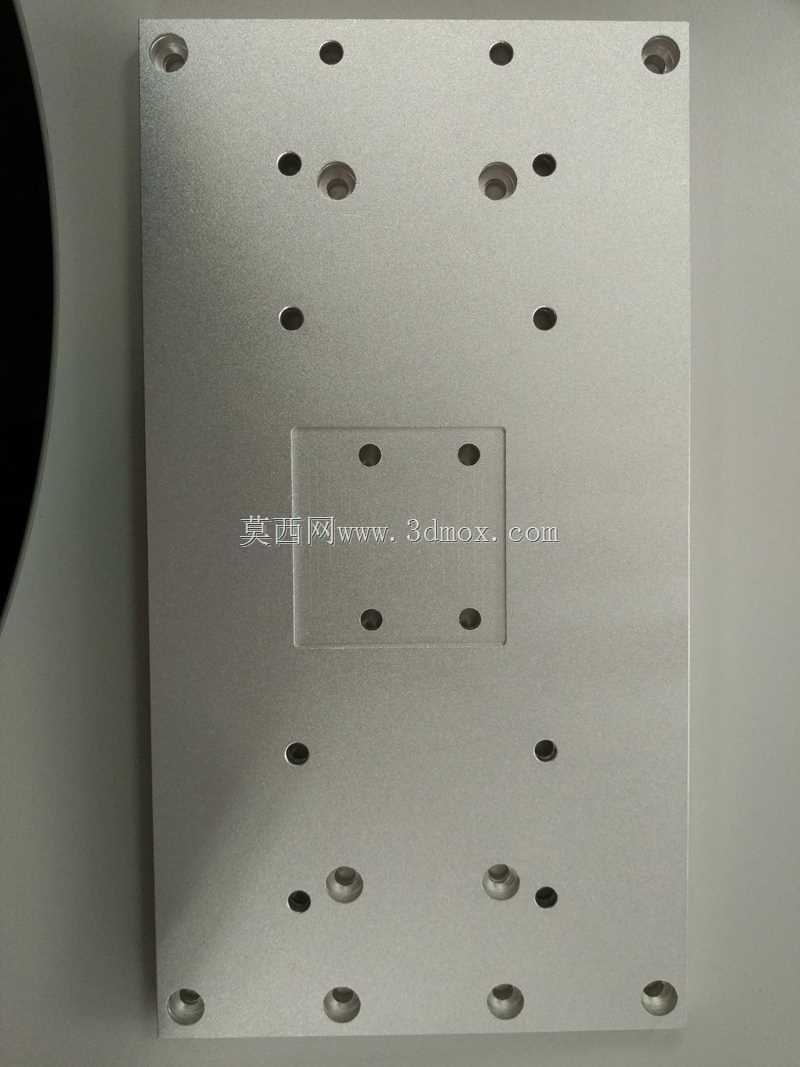

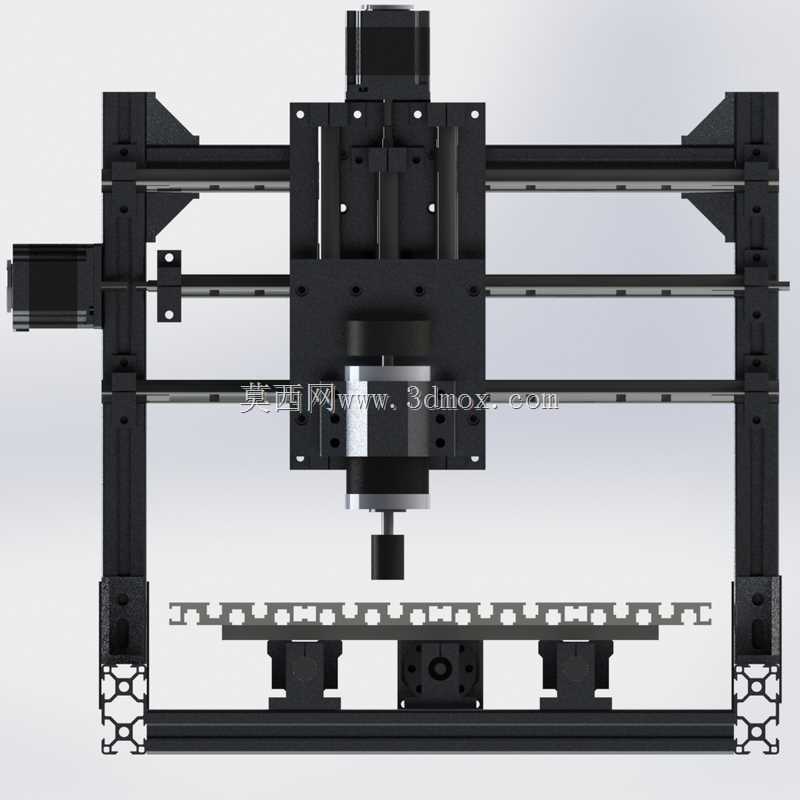

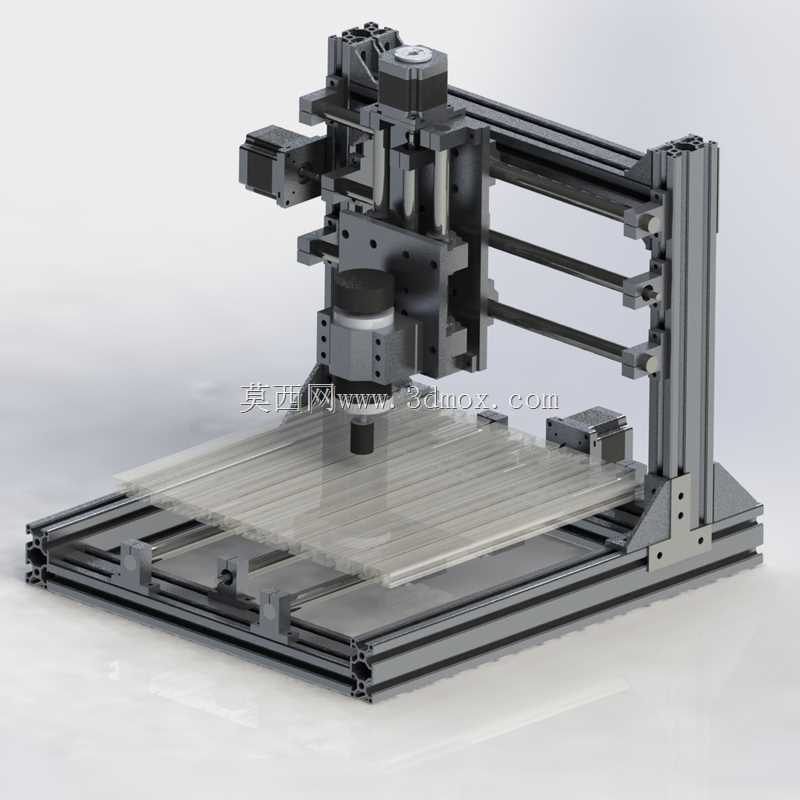

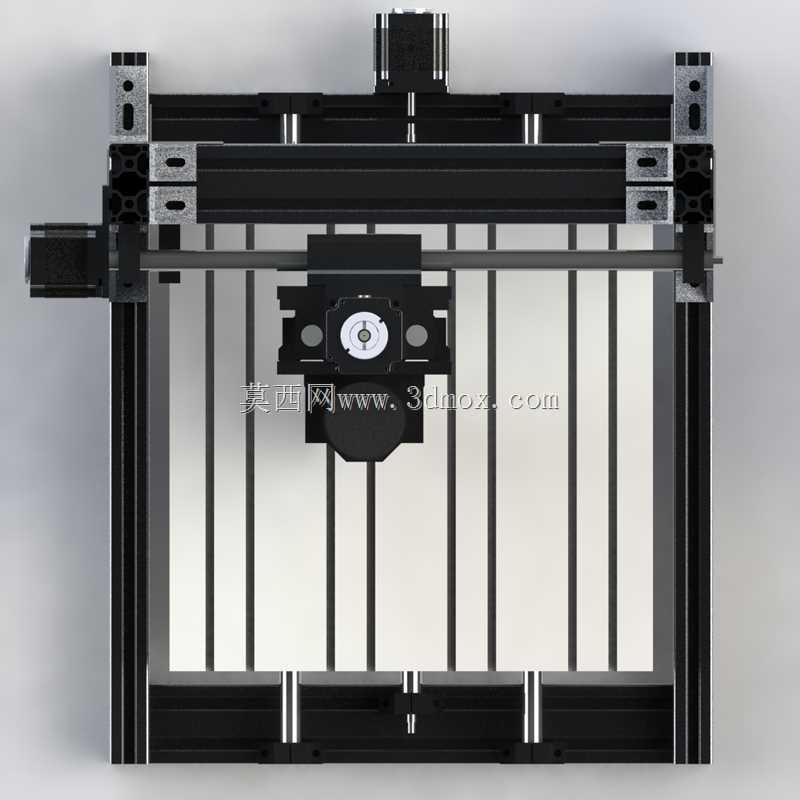

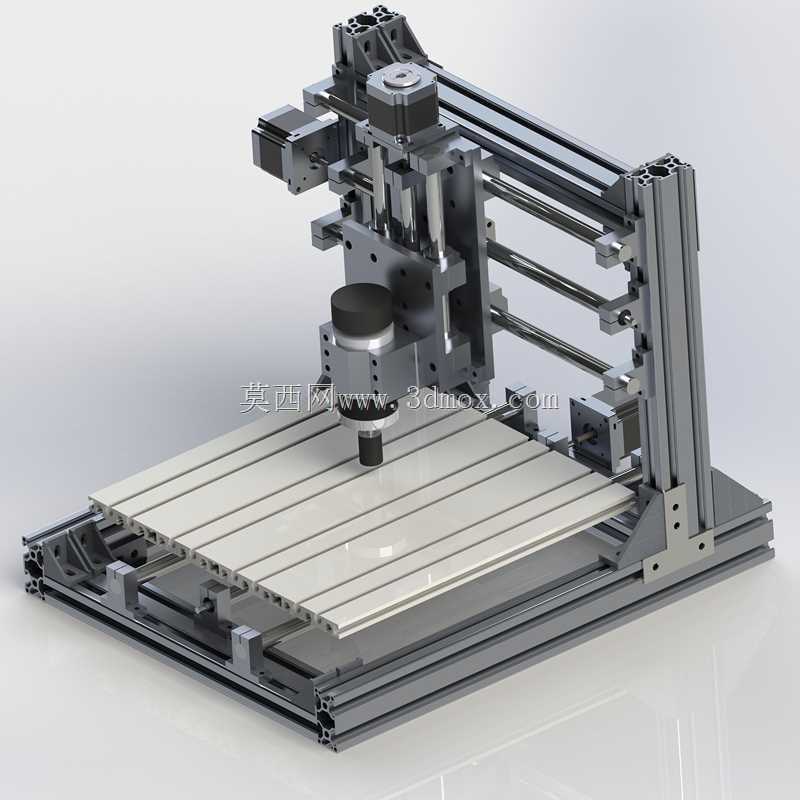

这款铣削加工设备采用铝型材拼接搭建主体框架，核心选用3060与1590规格工业铝型材作为承载基体，这类型材自带的T型安装槽可灵活调整各部件安装位置，无需额外焊接加工，既降低了机架加工的工艺难度，也方便后期根据加工需求拓展功能模块、调整作业行程。设备采用经典的三轴正交传动布局，X轴双梁平行布置在机架两侧立柱上方，搭配线性导轨承载横梁的横向移动负载，可有效避免单梁支撑带来的悬臂下垂问题，保障长行程移动时的运动精度；Y轴传动组件集成在移动横梁上，带动主轴安装板完成纵向进给；Z轴滑台垂直布置在Y轴滑台前端，直接搭载加工主轴完成垂直方向的进刀与退刀动作，三个轴的传动端均预留了伺服电机安装位，可根据加工负载需求匹配对应扭矩的动力单元，满足不同材质工件的铣削进给要求。

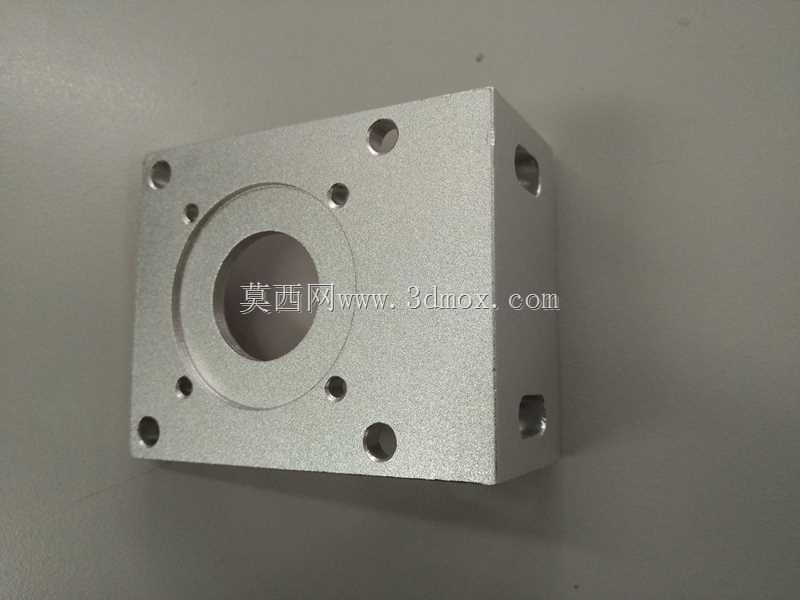

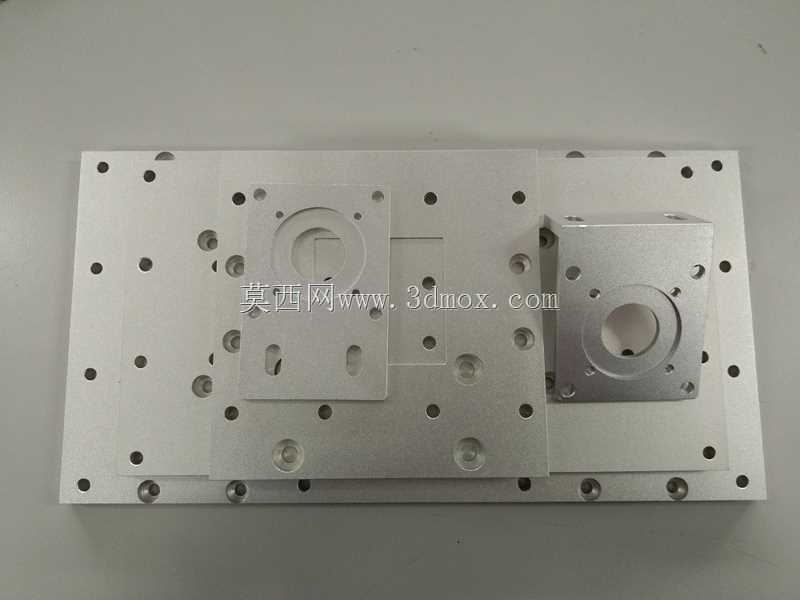

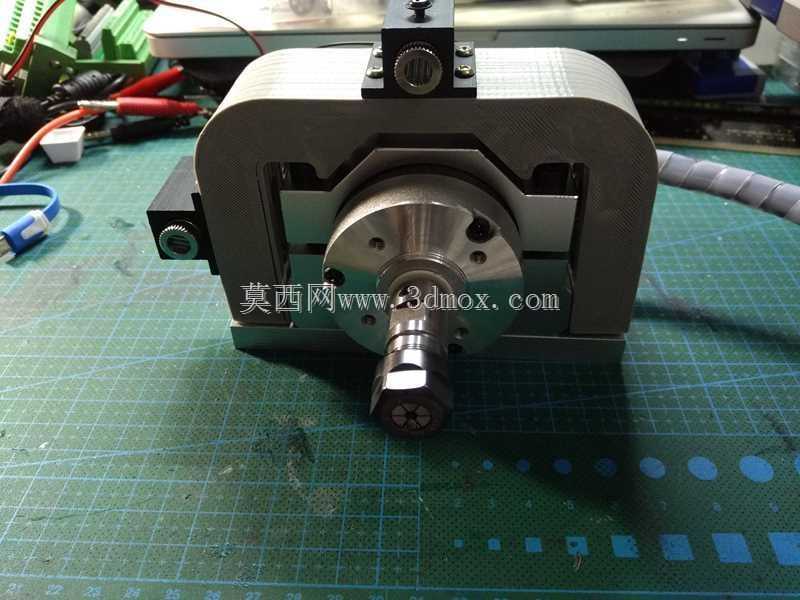

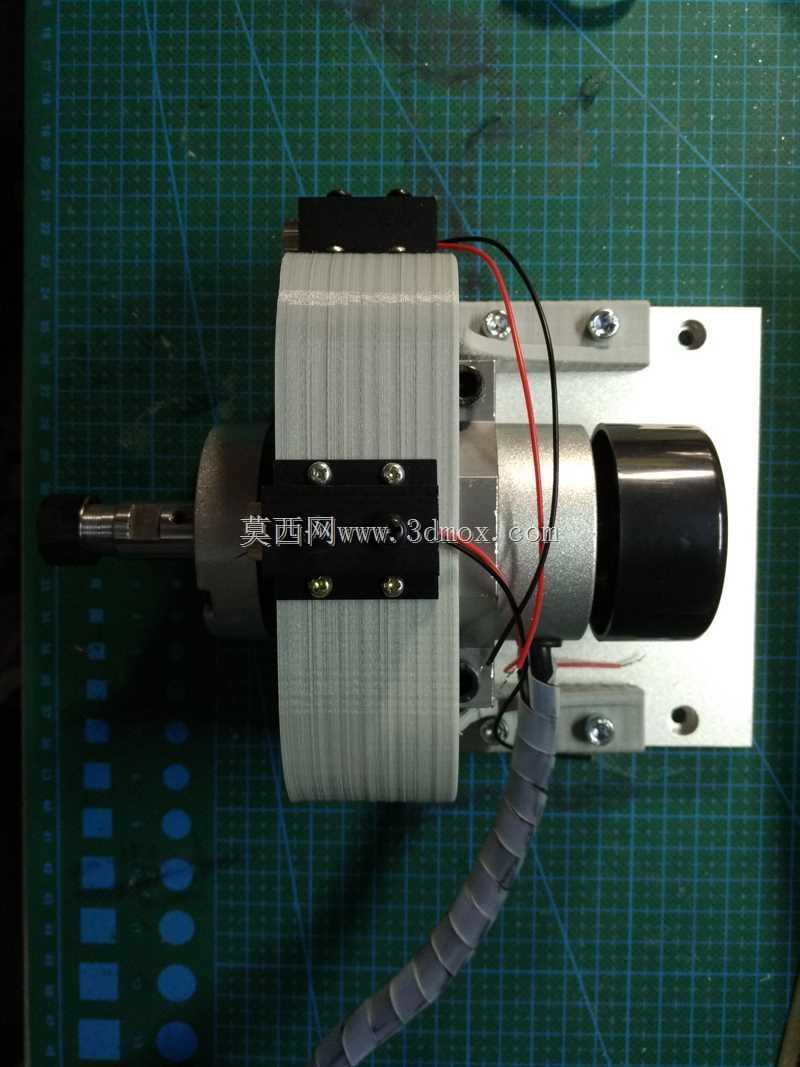

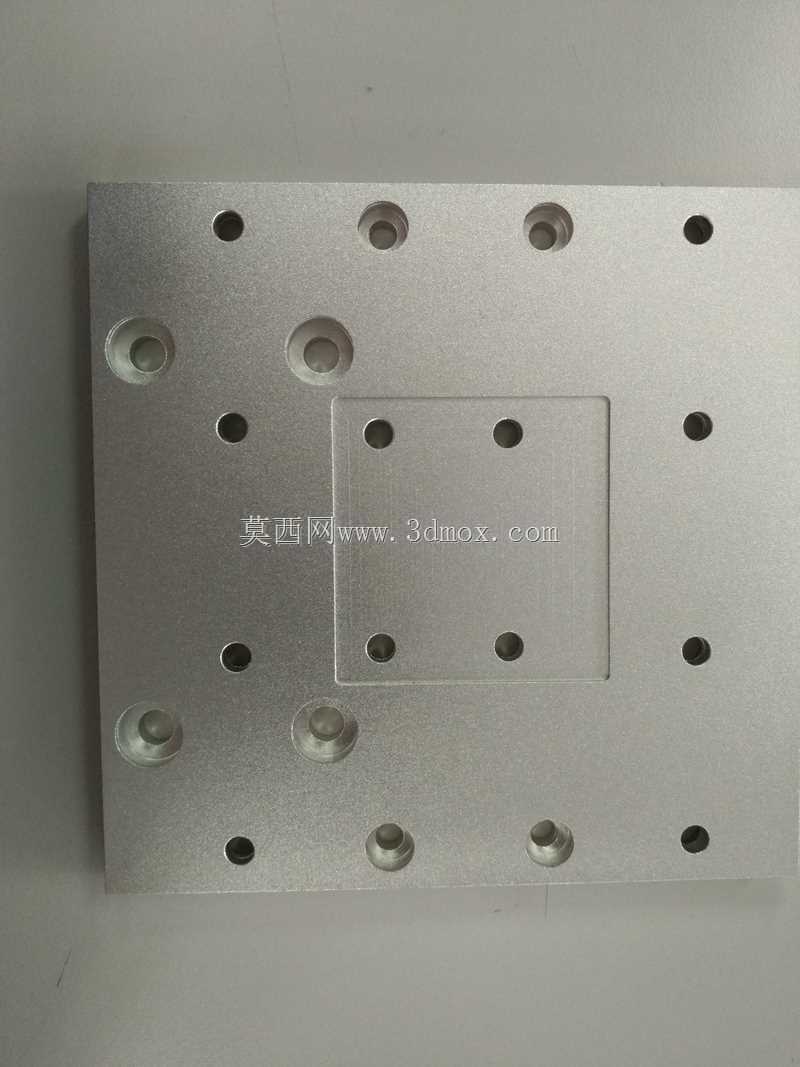

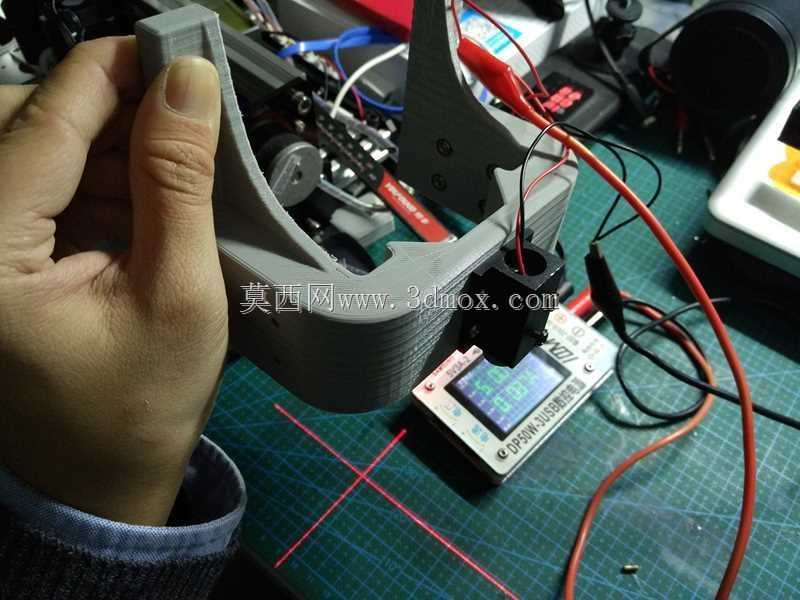

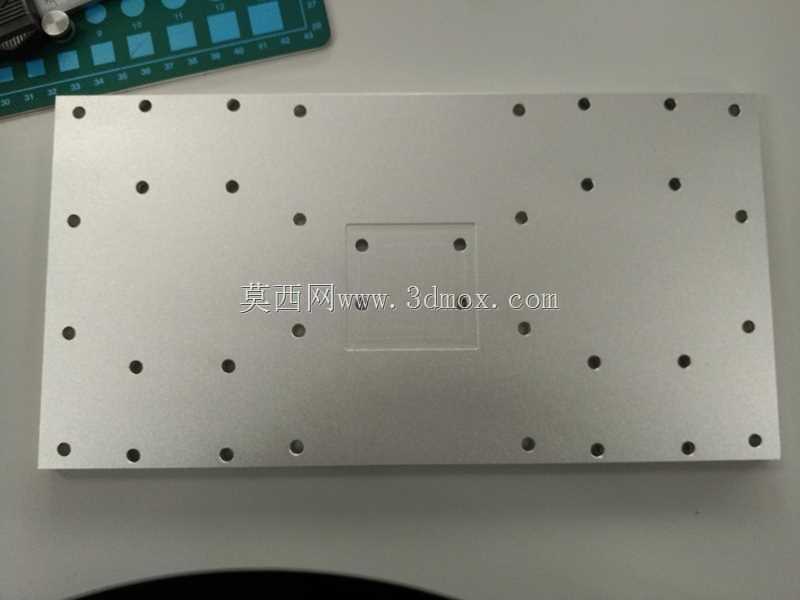

从实际应用场景来看，这类轻量化数控铣削设备多用于小型加工坊、个人创客工作室、院校实训场景，可完成软金属、塑料、木材、亚克力等材质的平面铣削、轮廓切割、钻孔、浅槽加工等工序，相比重型工业铣床，它的搭建成本更低、占地面积更小，对安装场地的地面承重要求不高，普通平整的水泥地面或重型工作台即可完成安装固定。设备的主轴安装位采用通用夹头设计，可适配不同直径的铣刀、钻头等加工刀具，下方的工件装夹平台同样采用铝型材搭配多孔定位板的结构，可通过T型螺栓快速固定夹具或工件，调整装夹位置时无需重新打孔，适配不同外形尺寸的待加工工件。

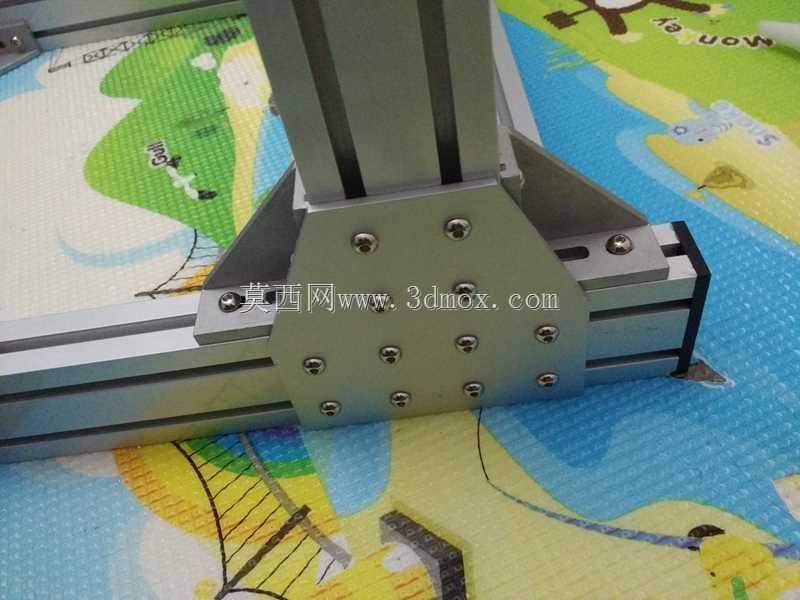

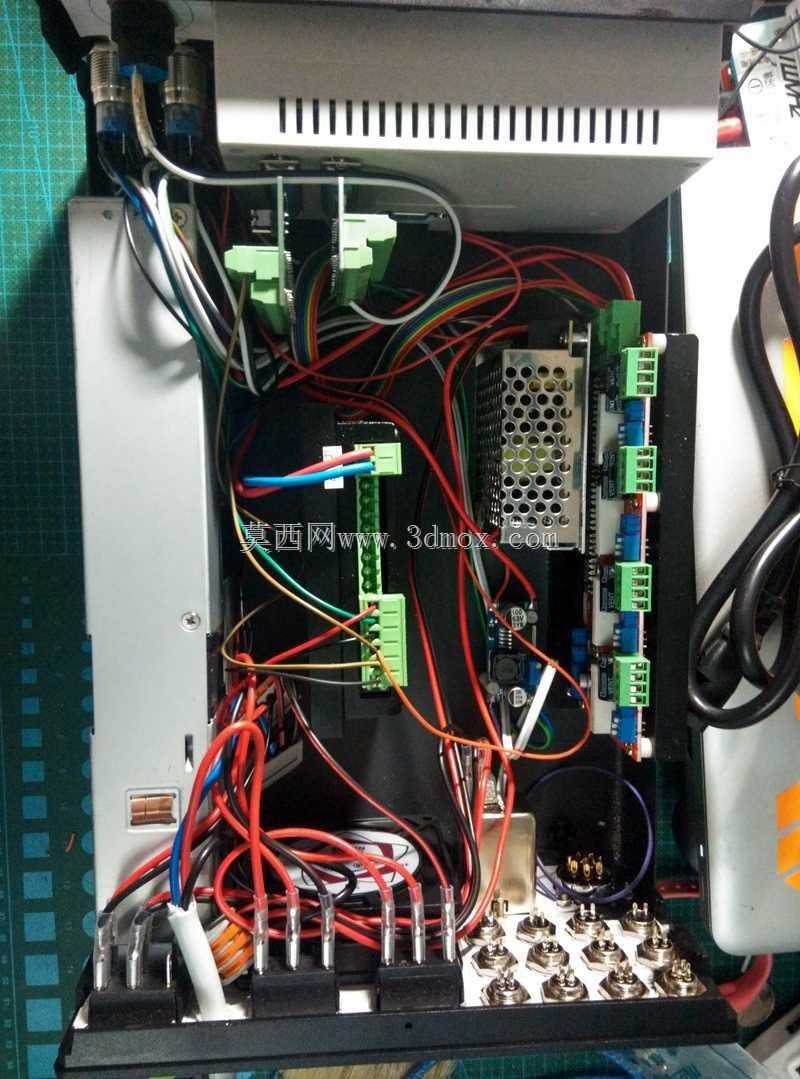

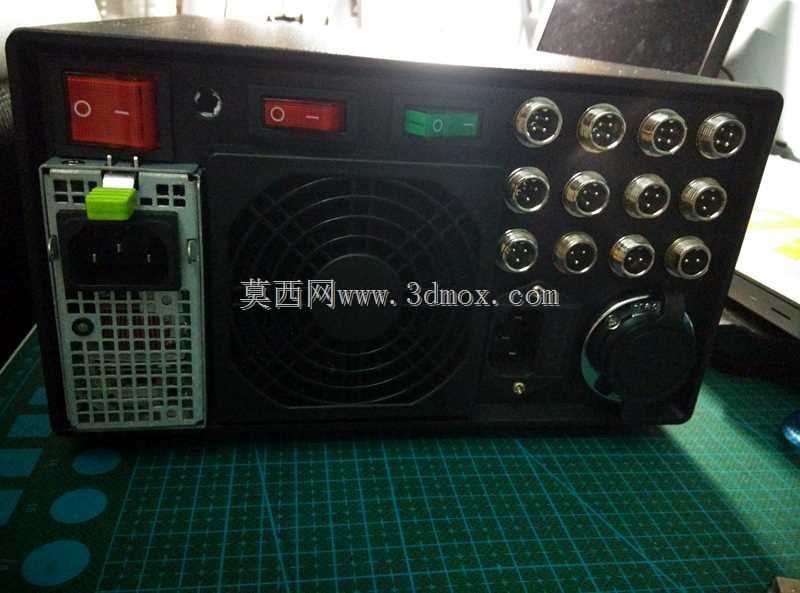

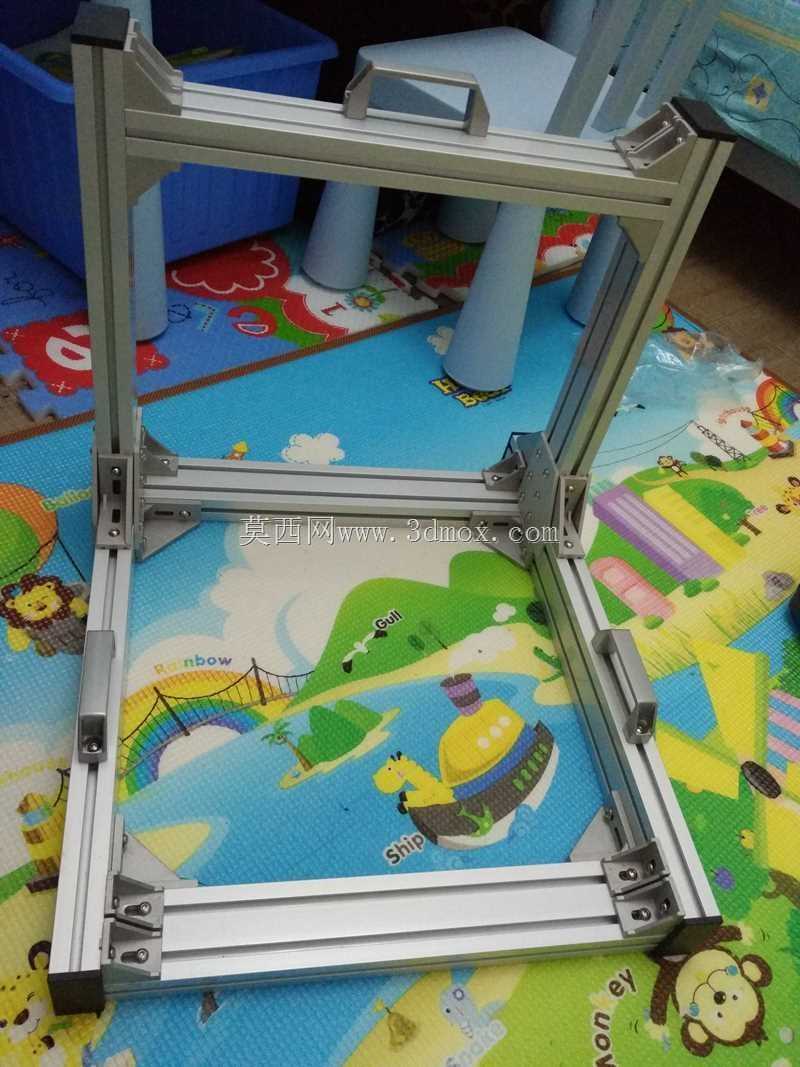

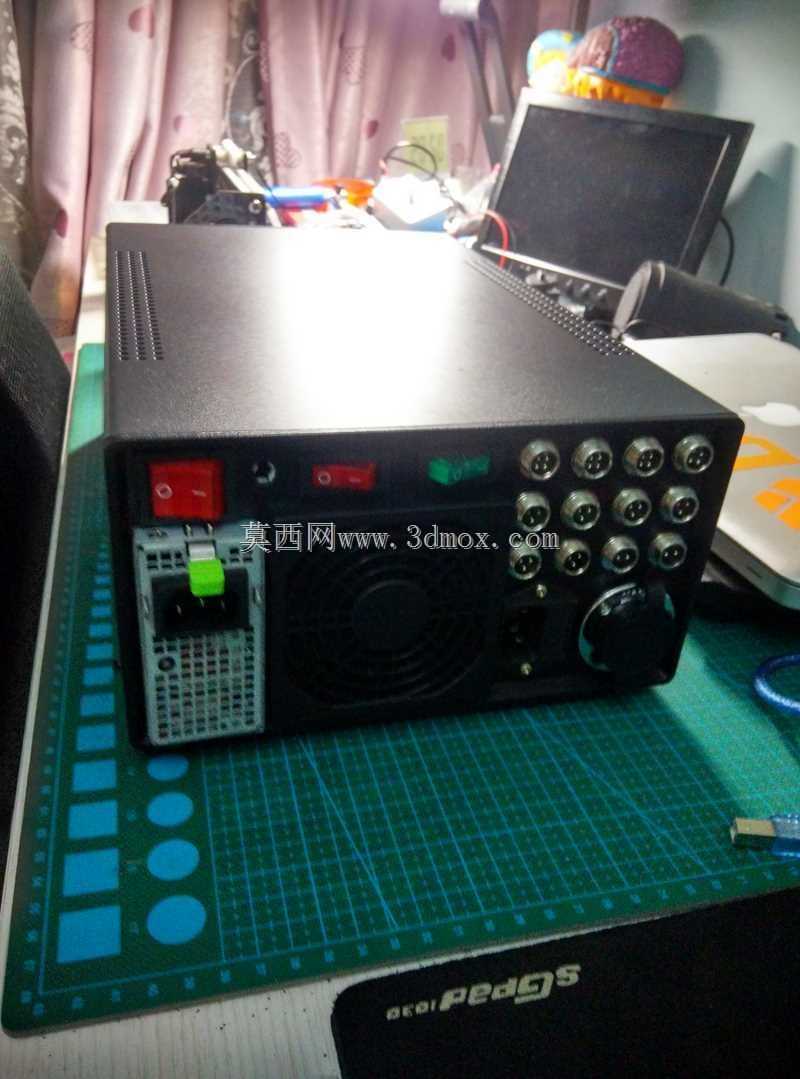

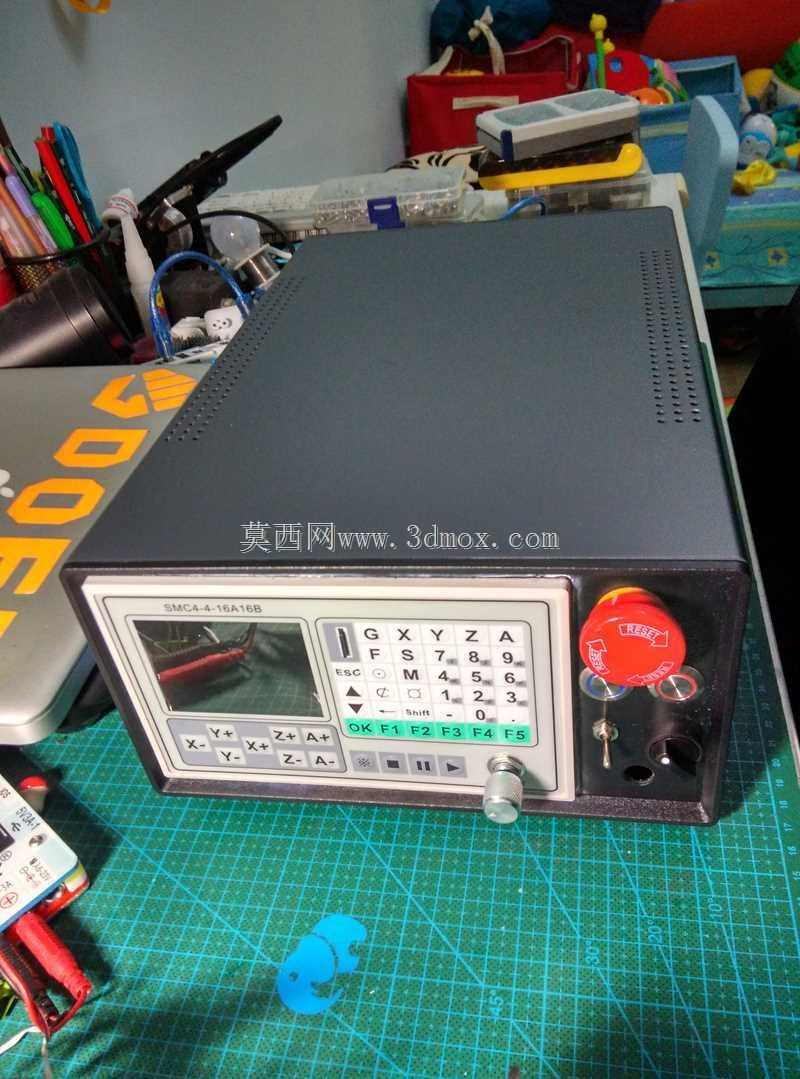

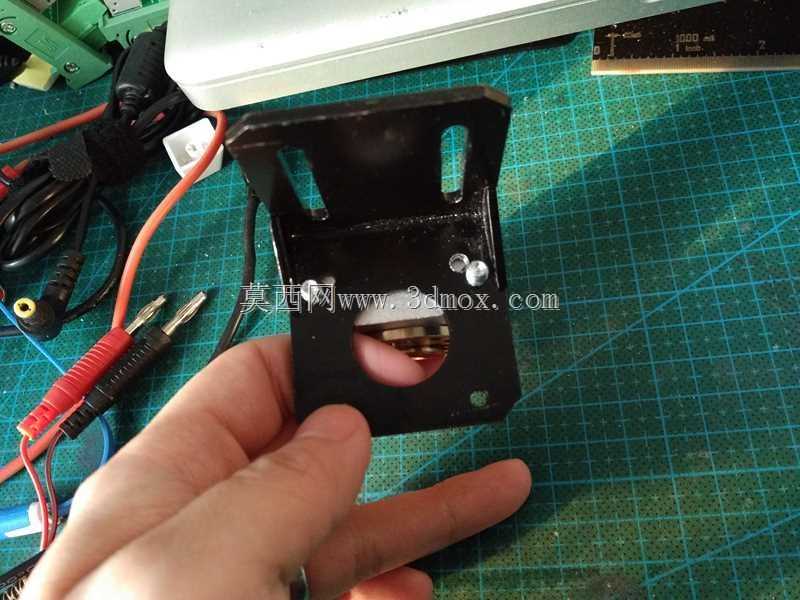

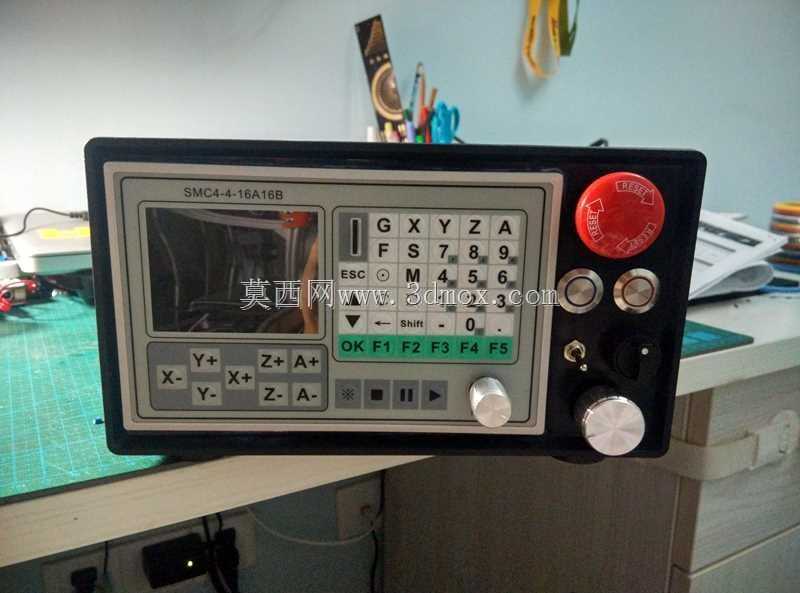

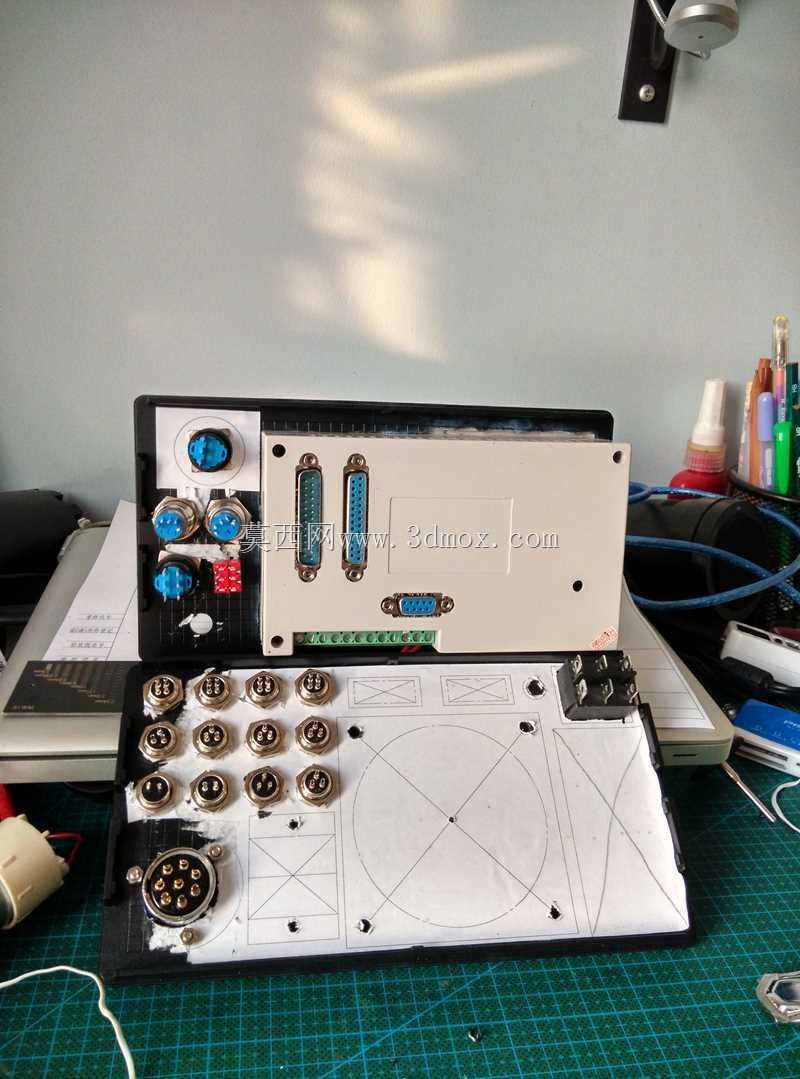

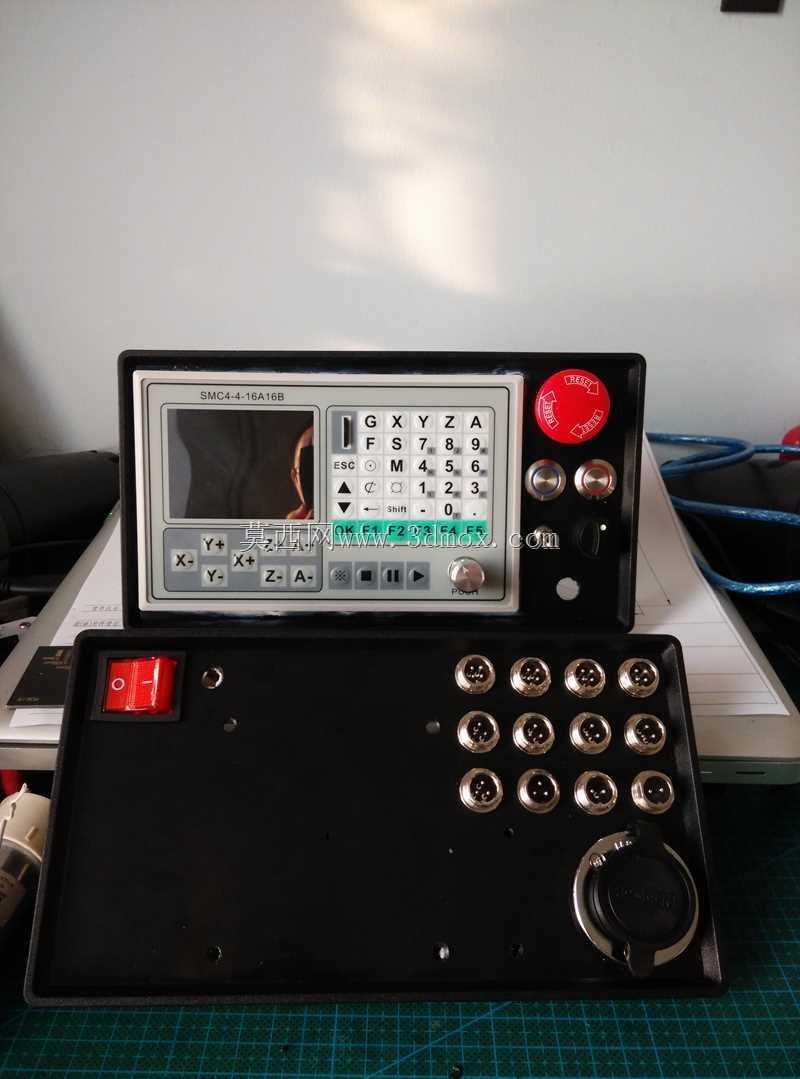

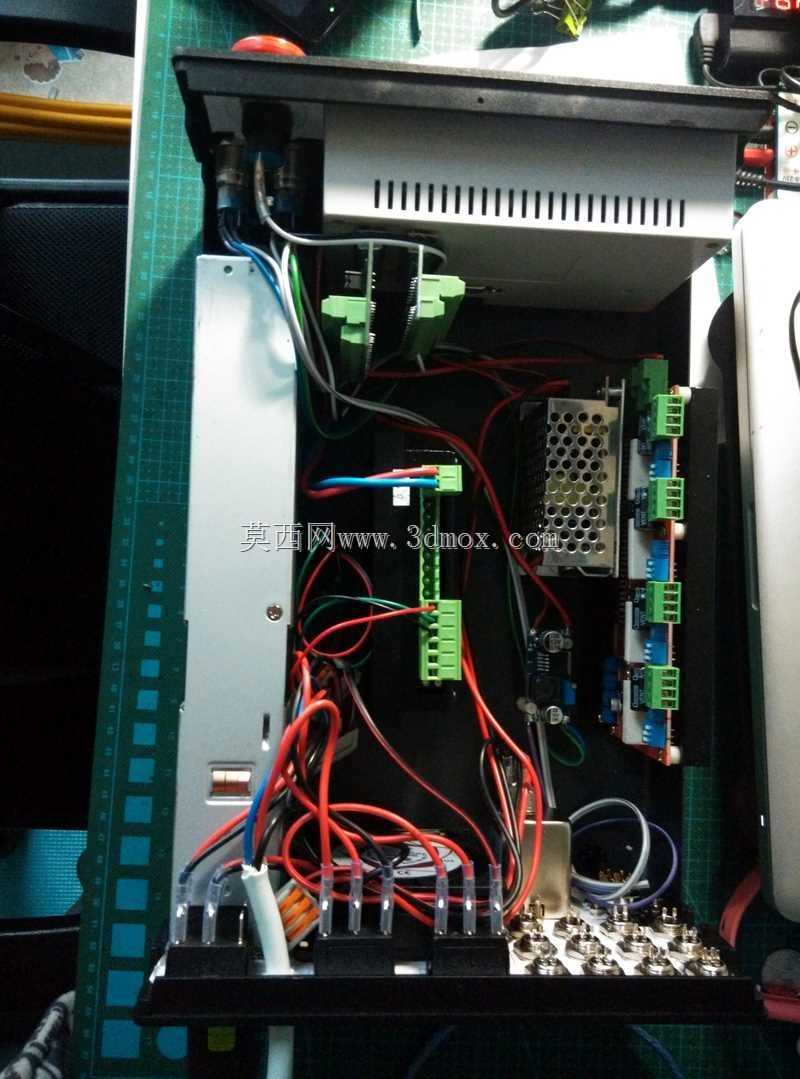

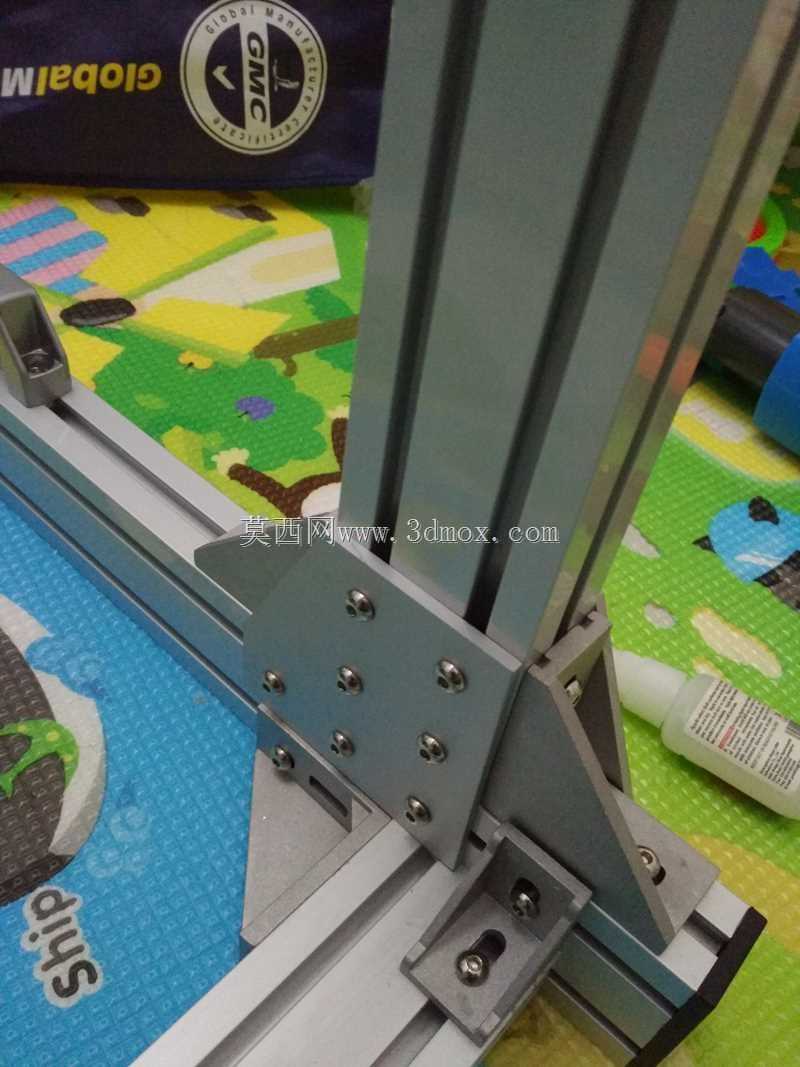

设计过程中，机架的连接部位均采用配套角件与螺栓锁紧，相比焊接机架，这种拼接结构的装配误差可通过调整螺栓位置进行微调，装配完成后可通过百分表校准各轴导轨的平行度与垂直度，将整机的运动精度控制在合理范围内。设备的走线槽可直接嵌入铝型材的槽道内，传动线缆、主轴动力线可沿型材槽道布置，避免线缆外露干扰运动部件运行，同时也能减少加工过程中产生的切屑剐蹭线缆，提升设备运行的安全性。需要注意的是，这类铝型材框架设备的整体刚性弱于铸铁床身铣床，不适合进行大切深、高硬度钢材的重载铣削作业，更适合轻载、小切削量的精密加工场景，安装时需在机架底部搭配可调脚杯，调整整机水平度，避免框架长期受力不均产生形变，影响加工精度。
