TV-16型车床尾座结构设计

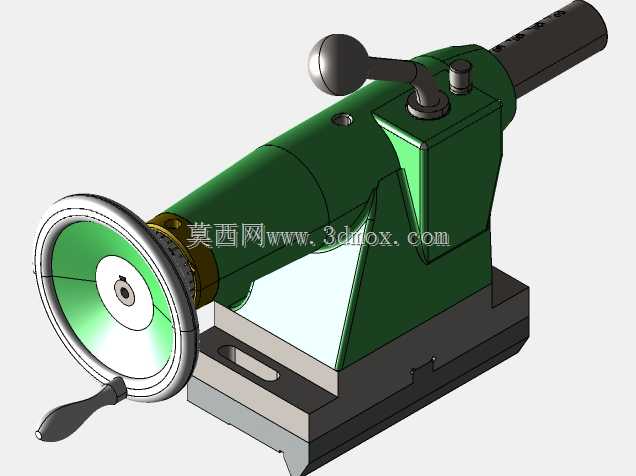

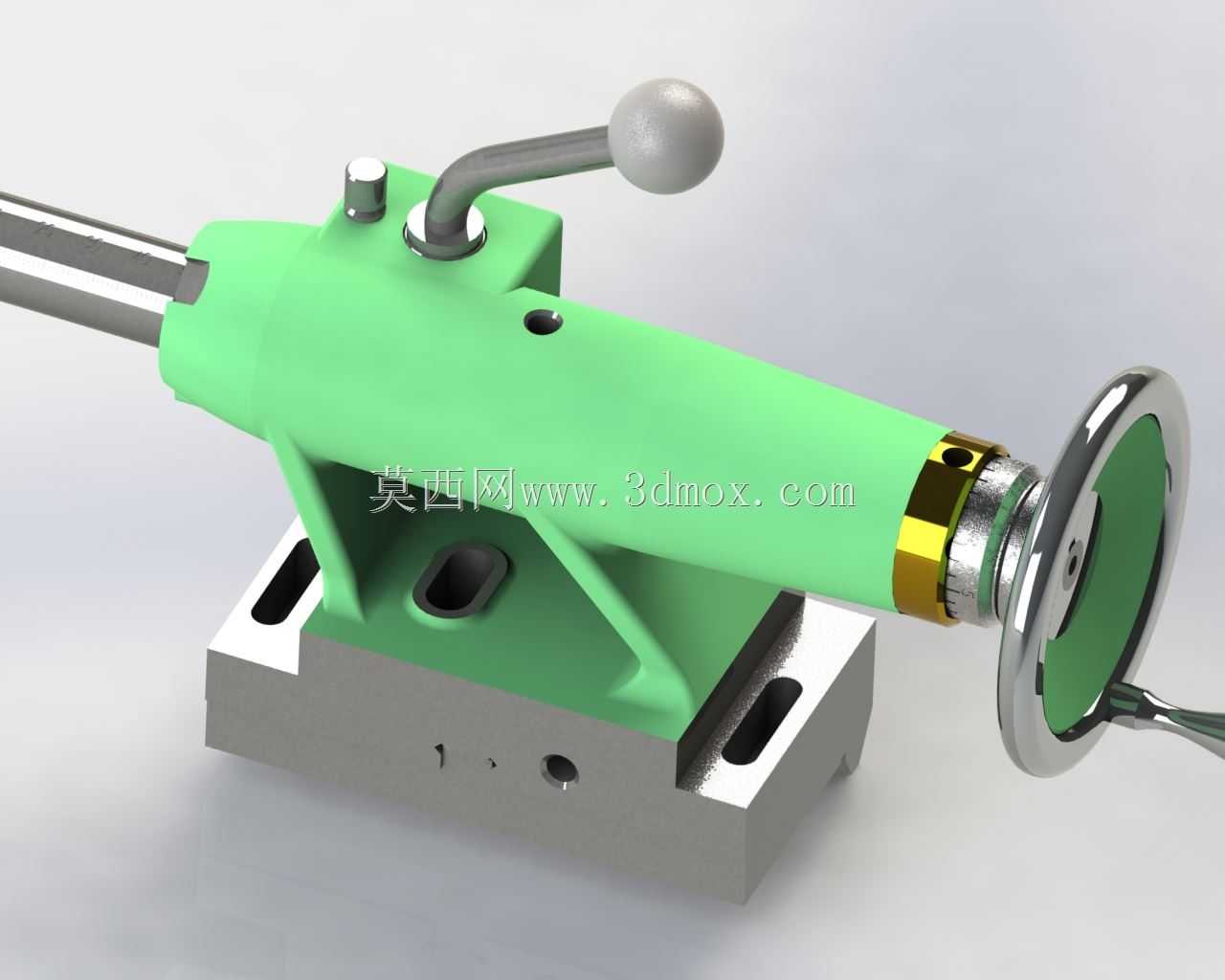

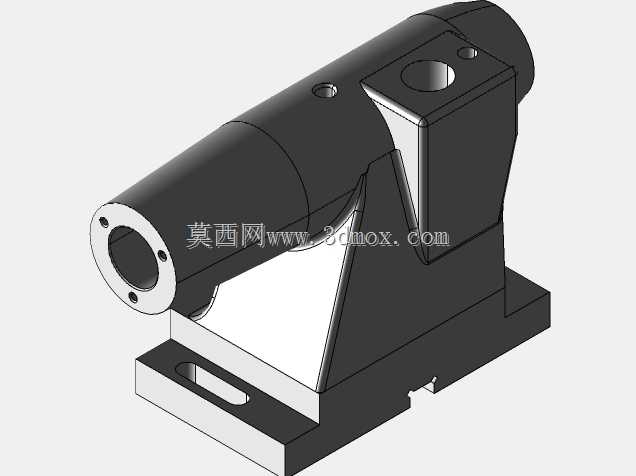

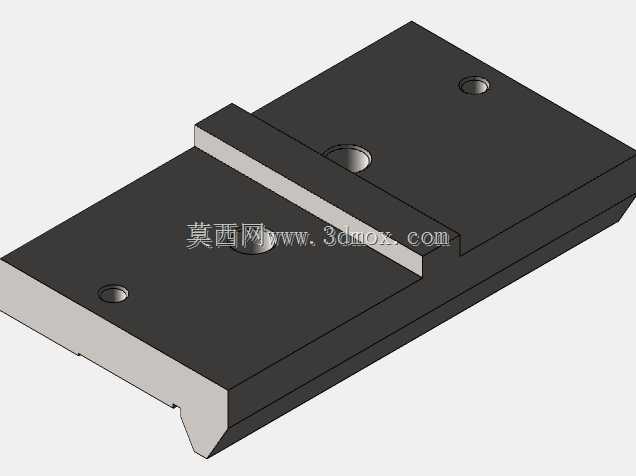

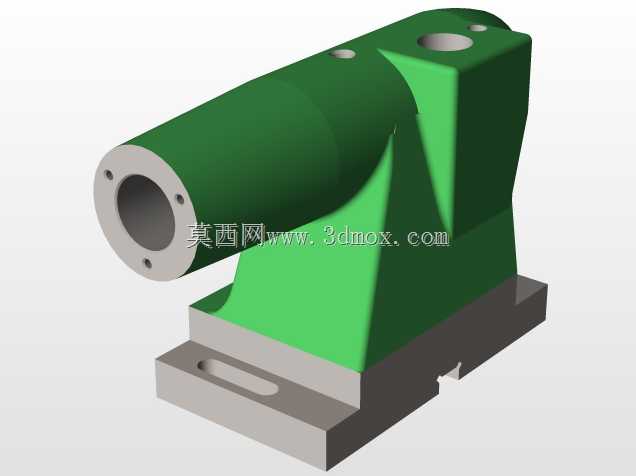

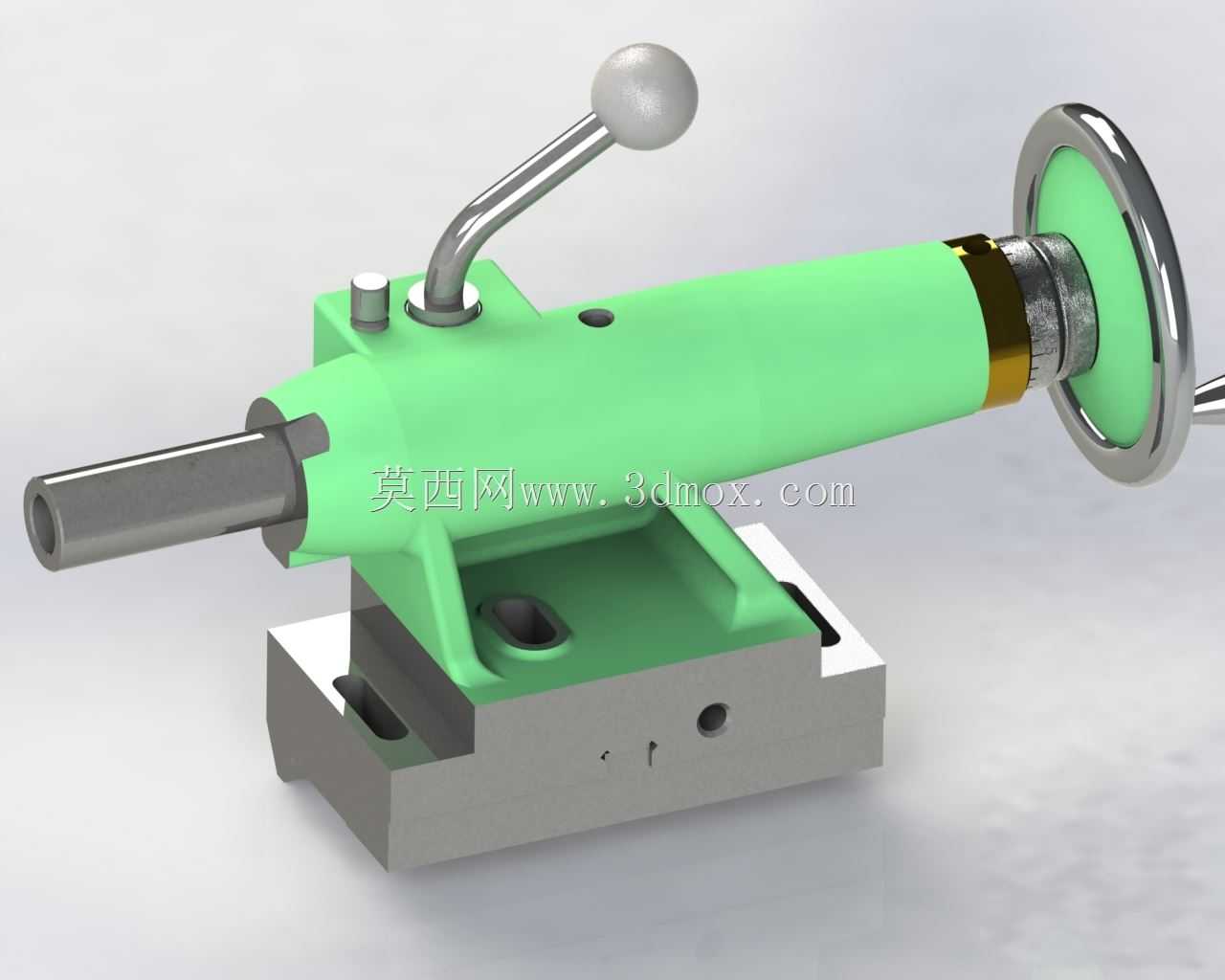

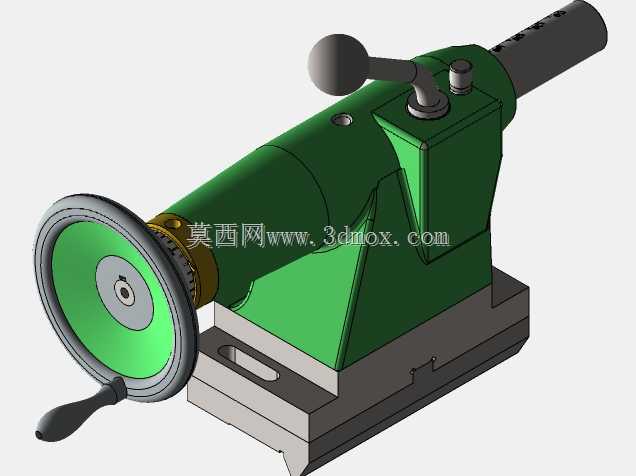

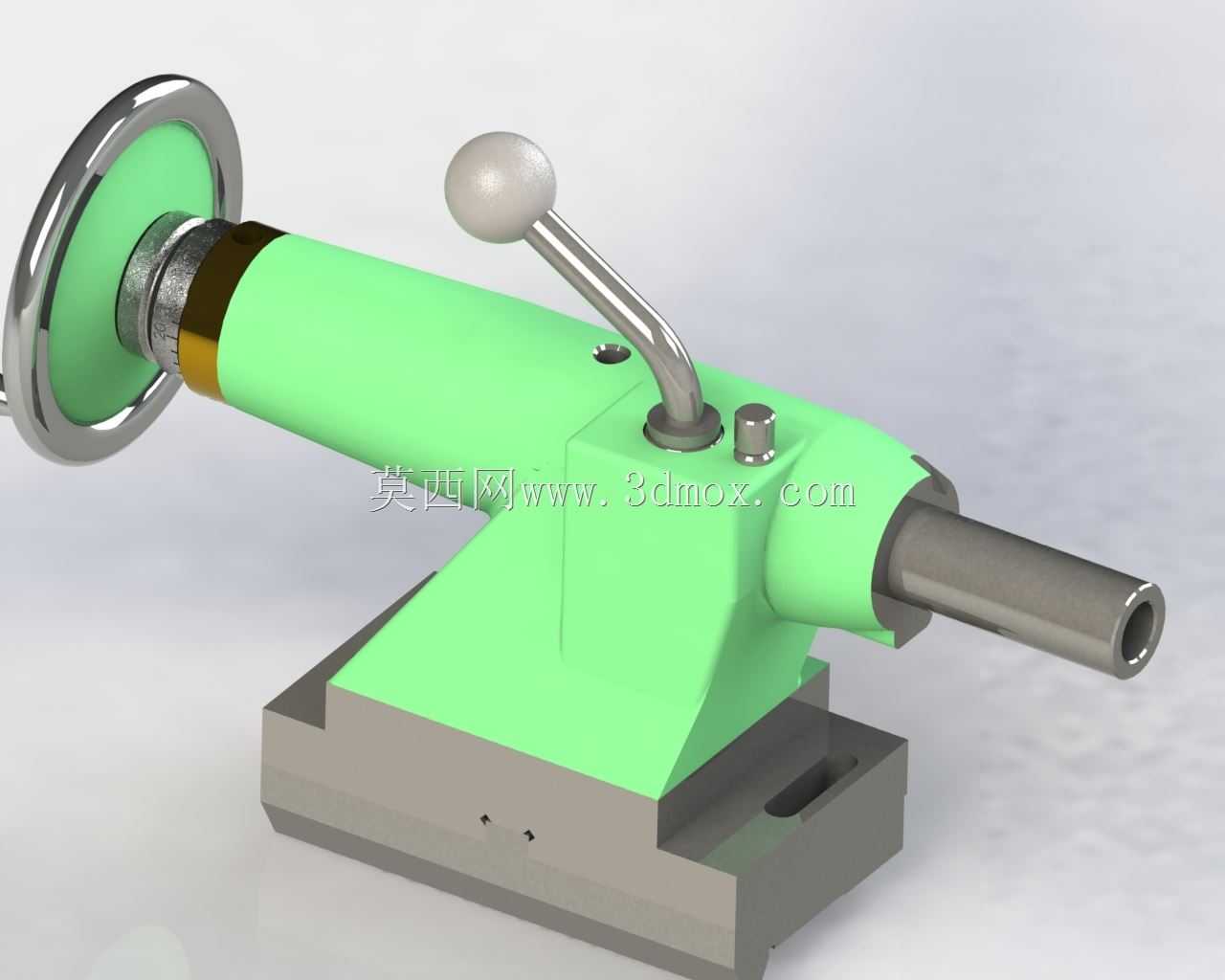

这款TV-16车床尾座是适配小型普通车床的核心配套功能部件，主要承担轴类零件加工过程中的顶尖顶持、钻头/铰刀等孔加工刀具装夹定位的作用，在小型仪表车床、教学实训车床的日常加工场景中应用十分广泛。从结构设计逻辑来看，整个尾座采用分体式布局，下部为带安装槽的铸铁底座，底座上开设的两条平行T型安装槽，可直接匹配车床床身的导轨安装面，通过T型螺栓实现尾座在床身导轨上的位置锁紧固定，安装槽的间距与槽宽尺寸严格适配TV-16车床的床身导轨安装边界，安装后尾座中心线与车床主轴中心线的同轴度可控制在0.02mm以内，满足常规轴类零件的加工精度要求。上部的尾座主体为整体式铸铁壳体，内部加工有同轴的套筒安装孔，套筒可沿壳体孔做轴向进给运动，套筒前端为莫氏锥孔，可直接安装固定顶尖、回转顶尖或者各类孔加工刀具，尾部连接的手轮通过丝杠副带动套筒实现轴向进退，手轮侧设置的锁紧手柄可在套筒调整到目标位置后实现套筒的位置锁止，避免加工过程中套筒出现窜动影响加工精度。尾座主体与底座之间设置有微调机构，可实现小范围的横向偏移调整，满足小锥度长轴类零件的锥面车削加工需求，偏移量可通过侧面的调节螺钉精准控制，调整完成后通过锁紧压板将尾座主体与底座紧固为一体。操作手柄的布局充分考虑了一线操作工人的使用习惯，锁紧手柄设置在尾座主体上部靠近操作侧的位置，操作人员在装夹工件时可单手完成尾座套筒的锁紧操作，手轮的直径与握持位置经过优化，转动手轮时的进给阻尼均匀，长时间操作不易产生疲劳。整个尾座的外形尺寸紧凑，不会占用过多的床身行程空间，在最大伸出量状态下套筒的刚性仍能满足常规切削载荷下的使用要求，不会出现明显的让刀现象。从建模细节来看，所有安装孔、配合面的尺寸公差都按照机械加工的实际要求进行了还原，铸件的壁厚、加强筋的布局都符合铸铁件的工艺设计要求，没有出现工艺不合理的薄壁或者应力集中结构，可直接作为同类尾座设计、改装的参考结构，也可用于车床维修时的配件测绘参照。
