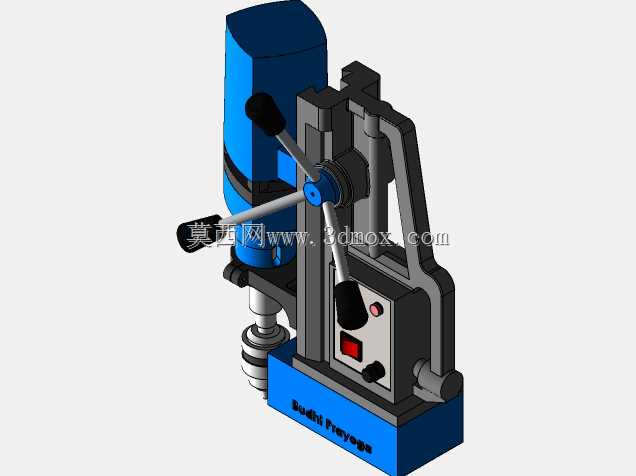

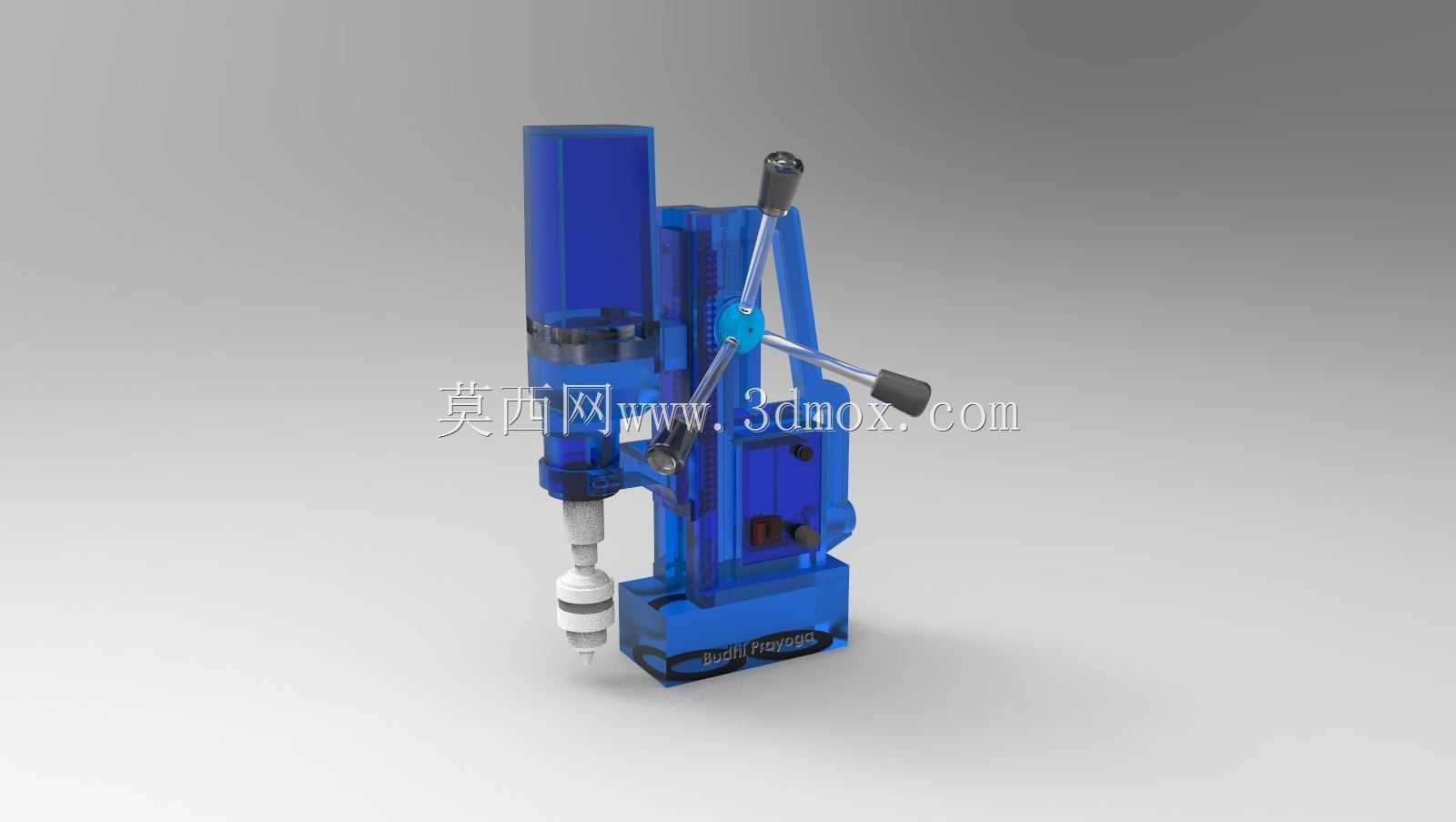

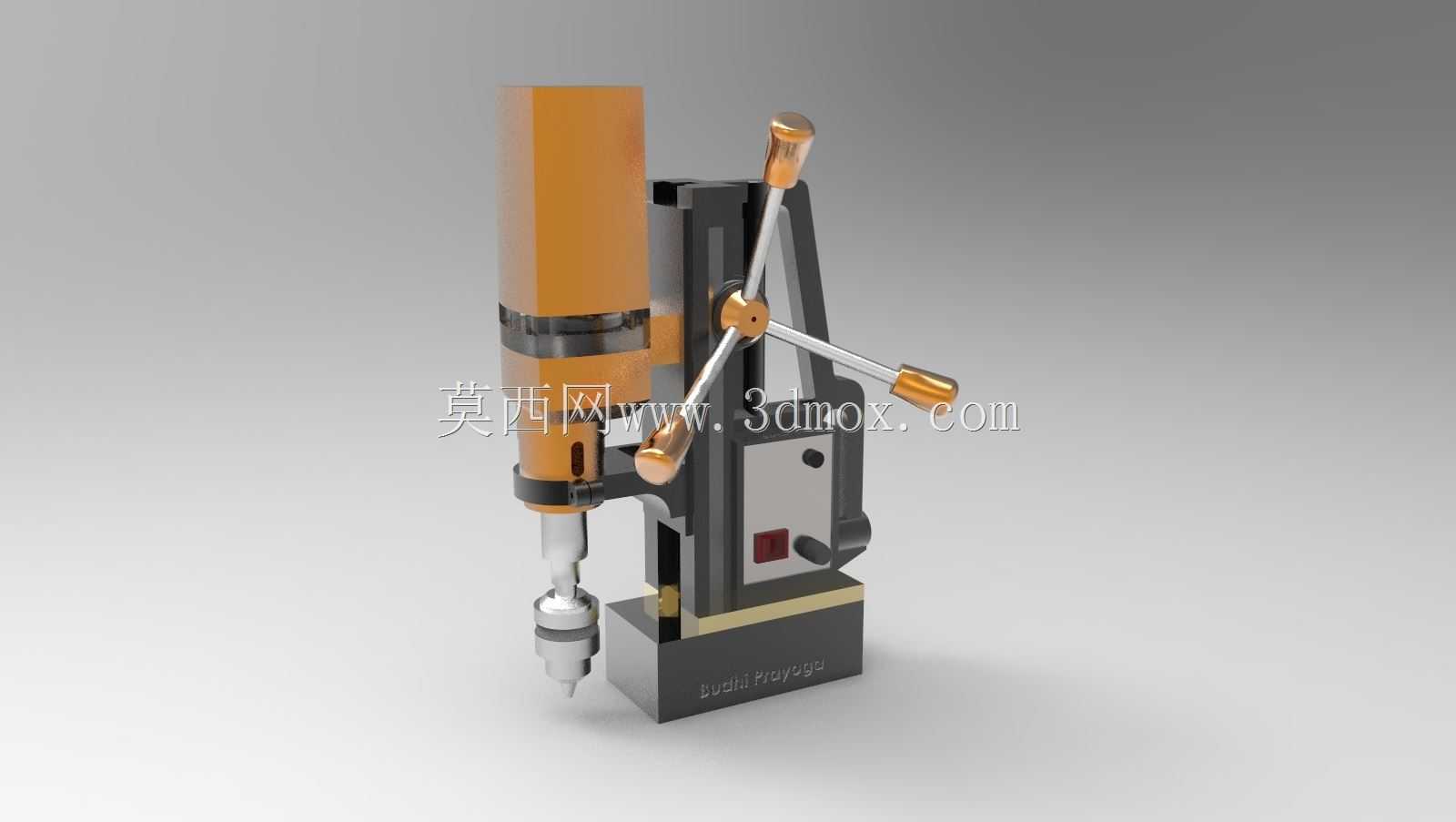

苏高JG-28型磁力钻结构三维设计

这款磁力钻主要面向现场钢结构加工、重型设备检修、船舶修造、桥梁搭建这类无法将工件移至固定钻床的作业场景，解决传统台钻无法移动、大型工件钻孔对位困难的痛点，作业时依靠底部磁座的强吸附力牢牢贴合在钢铁工件表面，无需额外装夹固定即可完成钻削作业，尤其适合高空、狭窄空间内的金属钻孔、扩孔、铰孔作业，相比手持电钻，它的进给稳定性更强，钻孔精度更高，能有效避免手持作业的抖动偏孔问题。

从结构设计来看，整机采用立式布局，底部为电磁吸附底座，是整机的定位与承载基础，设计时充分考虑了吸附面的平面度要求，保证通电后磁路闭合紧密，吸附力足以抵消钻削时的轴向进给力与切削扭矩，防止作业时设备移位。中部为进给滑台结构，采用燕尾槽配合锁紧机构，操作手柄通过齿轮齿条传动带动动力头沿导轨上下进给，手柄的力臂设计经过反复校核，保证操作人员施加较小的力即可获得足够的进给力，长时间作业不易疲劳。上部为动力输出单元，集成了驱动电机与传动结构，输出端连接标准钻夹头，可适配不同规格的钻头、空心钻等刀具，满足不同孔径的加工需求。

设计过程中，各部件的安装边界经过严谨匹配：磁座的长宽尺寸适配常见的型钢平面，保证在角钢、工字钢的翼缘面上也能稳定吸附，不会出现悬空贴合的情况；滑台的行程覆盖常用的钻孔深度范围，无需二次调整设备位置即可完成常规厚度钢板的通孔加工；整机重心沿磁座中心垂线分布，即使在垂直立面、顶面仰钻的工况下，也不会因重心偏移产生附加倾覆力矩。侧面的辅助操作手柄可在设备对位时微调位置，磁座开关设置在机身易操作的侧方位置，方便作业人员快速启停吸附功能。

建模时对各运动部件的干涉情况做了完整校验，进给滑台全行程移动时不会与机身、手柄产生碰撞，线缆的走线位置预留了足够的弯曲空间，避免进给运动时拉扯线缆。刀具输出端的同轴度公差在建模时做了基准约束，保证钻夹头的回转中心与进给方向平行，从设计源头减少钻孔偏斜的概率。冷却结构的预留位置靠近钻削区域，可在作业时直接将冷却液导向切削位置，延长刀具使用寿命。整机的外露部件均做了圆角过渡处理，避免搬运、作业时的尖锐棱角磕碰风险，操作手柄的防滑纹理设计也在模型中做了还原，保证实际使用时的握持可靠性。
