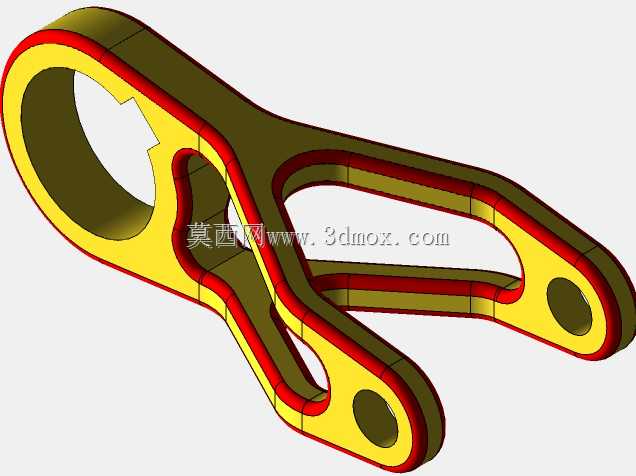

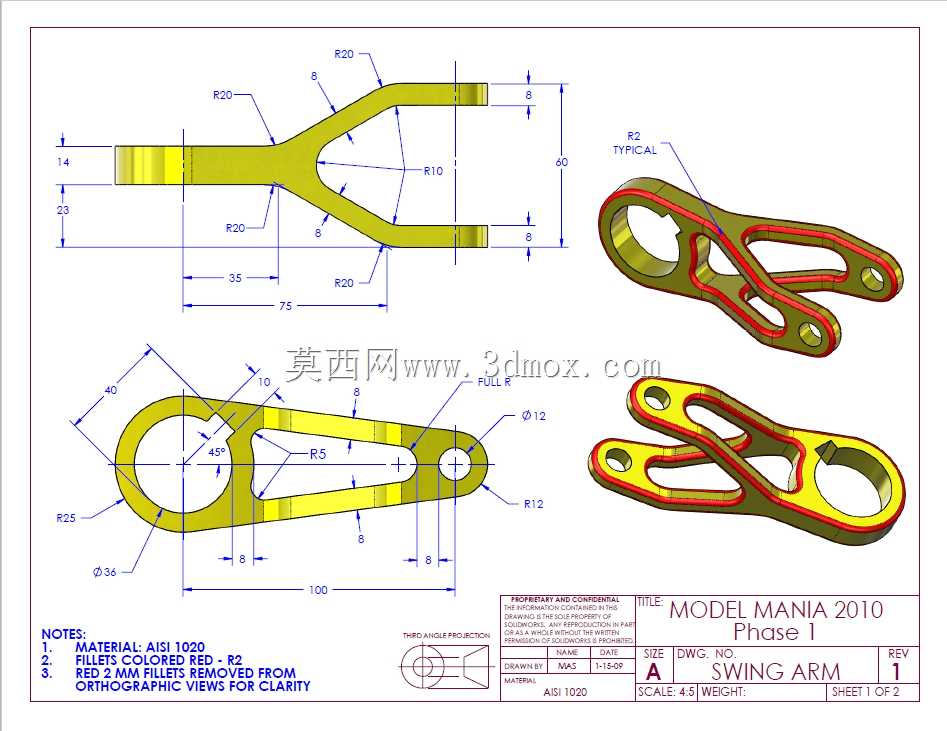

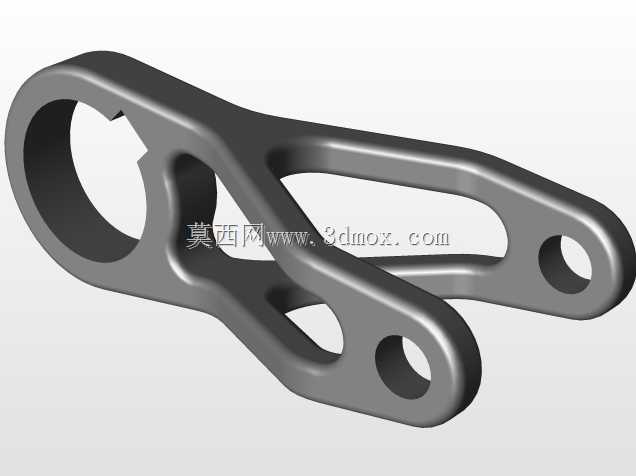

这款叉形摆臂构件,常见于小型竞速载具的悬架传动链路、轻型执行机构的动力传递路径中,核心作用是在两个相对运动的部件间传递往复作用力,同时约束非运动方向的自由度,保证动力传递路径的稳定性。从结构设计逻辑来看,构件采用一体化镂空框架构型,主体沿受力方向延伸出三个连接端,其中大孔径端作为主铰接支点,承担整个摆臂的旋转基准功能,另外两个带孔端分别连接动力输入件与负载端,三个连接端的孔位同轴度、端面垂直度都做了严格的形位公差约束,避免装配后出现运动卡滞、偏磨的问题。设计过程中特意在非受力区域做了大面积的减重挖槽,同时在受力路径的边缘做了等宽的加强凸缘,既控制了构件整体重量,又保证了交变载荷下的结构强度,避免长期往复受力出现疲劳断裂。从安装边界来看,主铰接孔的孔径匹配常规的铰接衬套尺寸,两个副连接孔的孔距经过反复校核,适配对应安装位的连杆行程范围,不会出现运动过程中与周边构件发生干涉的问题。构件的外形轮廓全部采用圆弧过渡,没有尖锐棱角,既降低了加工过程中的应力集中风险,也避免装配维护时出现磕碰划伤。在实际应用场景中,这类摆臂除了用于竞速类载具的悬架系统,也可移植到轻型自动化设备的往复执行机构、小型专用作业装置的传动链路中,替换原有的焊接式摆臂结构,一体化成型的结构相比焊接件拥有更好的尺寸一致性,装配时不需要反复修配铰接孔位,后期维护更换的效率更高。设计时针对受力薄弱的孔位周边做了局部加厚处理,孔内壁预留了衬套安装的余量,可根据实际使用场景选配铜衬套或者滚针轴承,适配不同载荷等级的使用需求。整个构件的壁厚分布完全贴合应力云图的分布规律,高应力区域壁厚均匀过渡,低应力区域做最大化减重,在满足结构强度要求的前提下将材料利用率提升到较高水平,适合采用精密铸造或者数控铣削的方式进行加工,加工完成后仅需要对铰接孔端面、内壁做精加工即可满足装配精度要求,不需要额外的表面处理工序就能达到使用要求。
- 全部评论(0)
- 模板大小 1.7 MB
- 售价 5金币
- 浏览次数

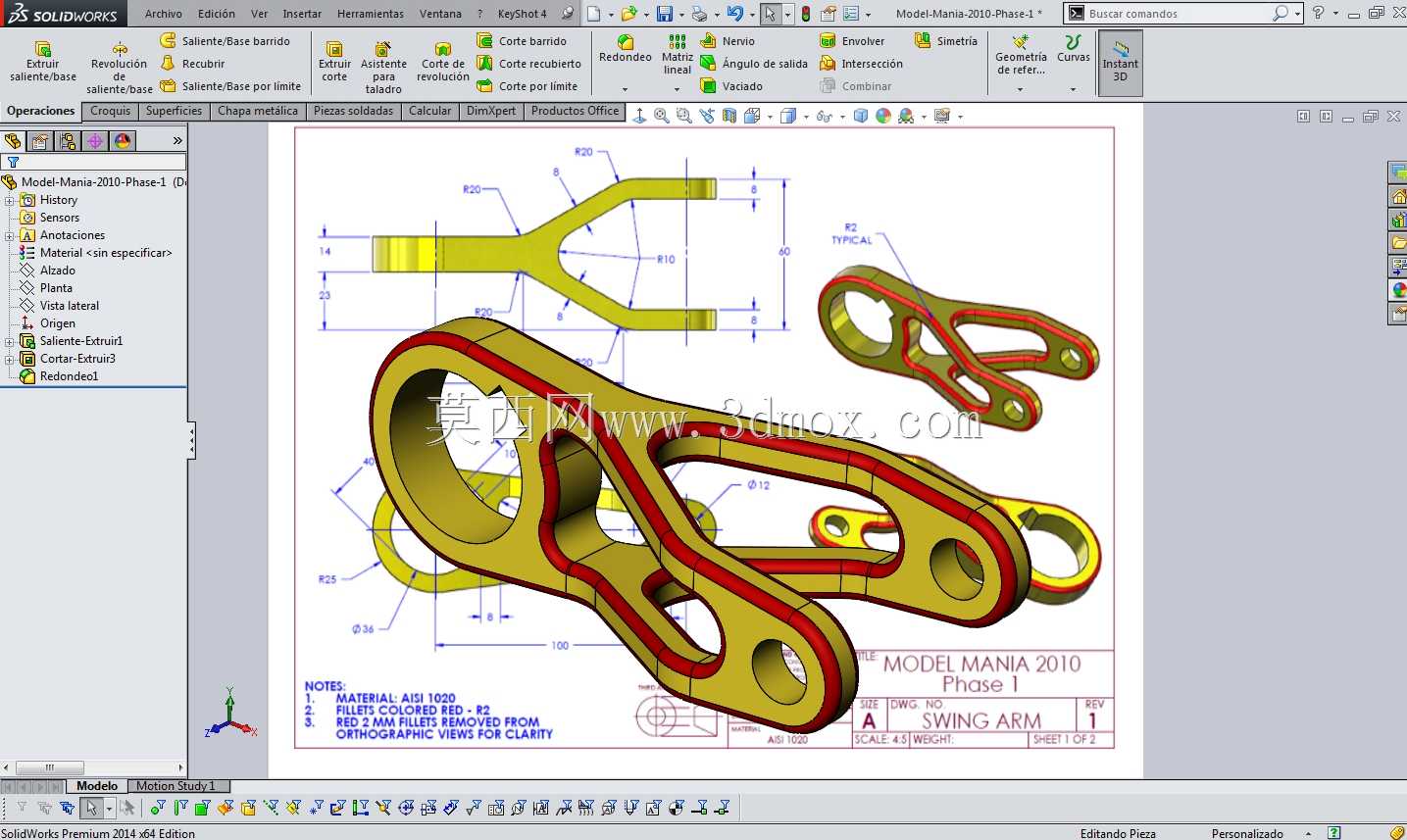

- 系统要求 SOLIDWORKS,Rendering,STEP / IGES
- 软件分类 通用机械零部件
