双孔管道连接头结构设计

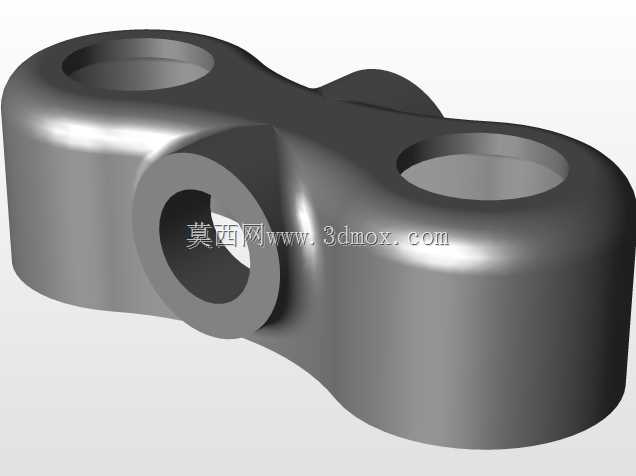

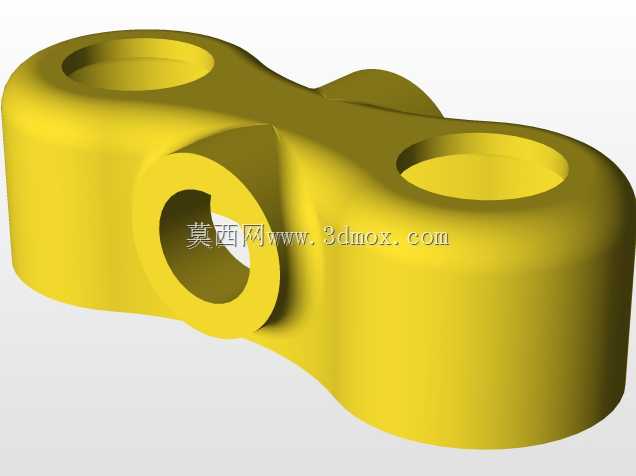

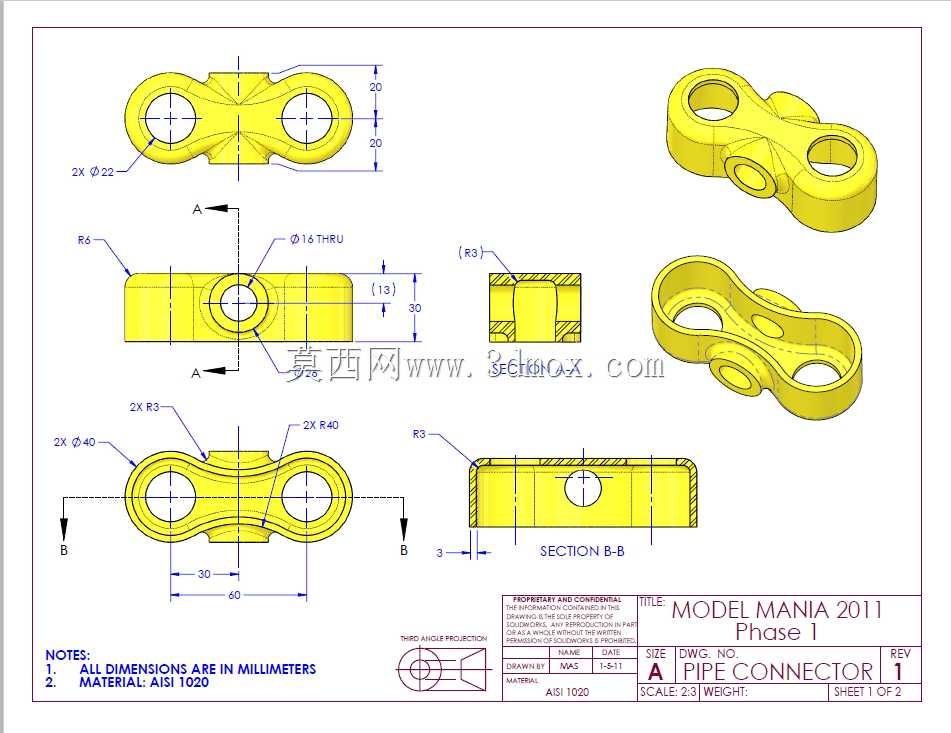

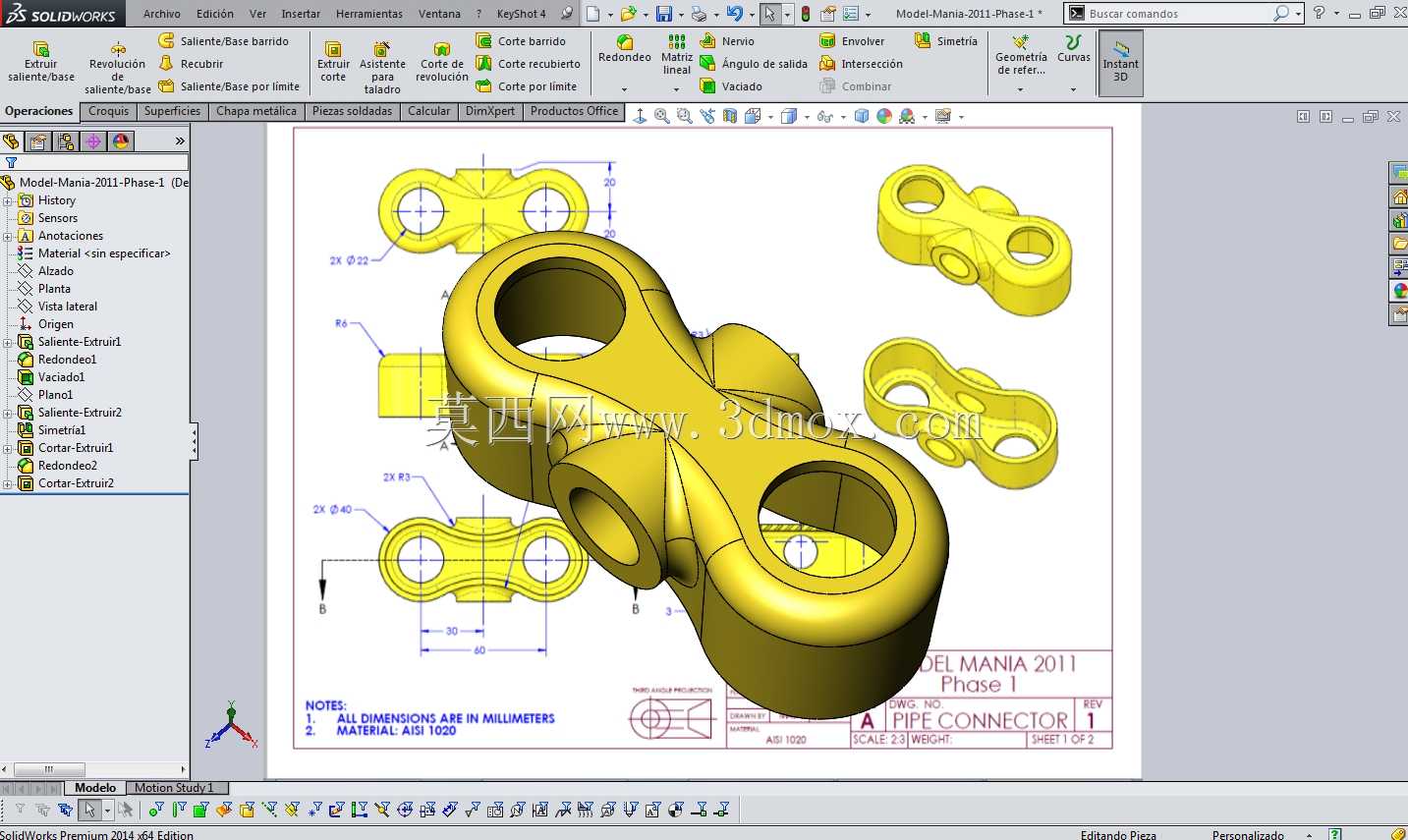

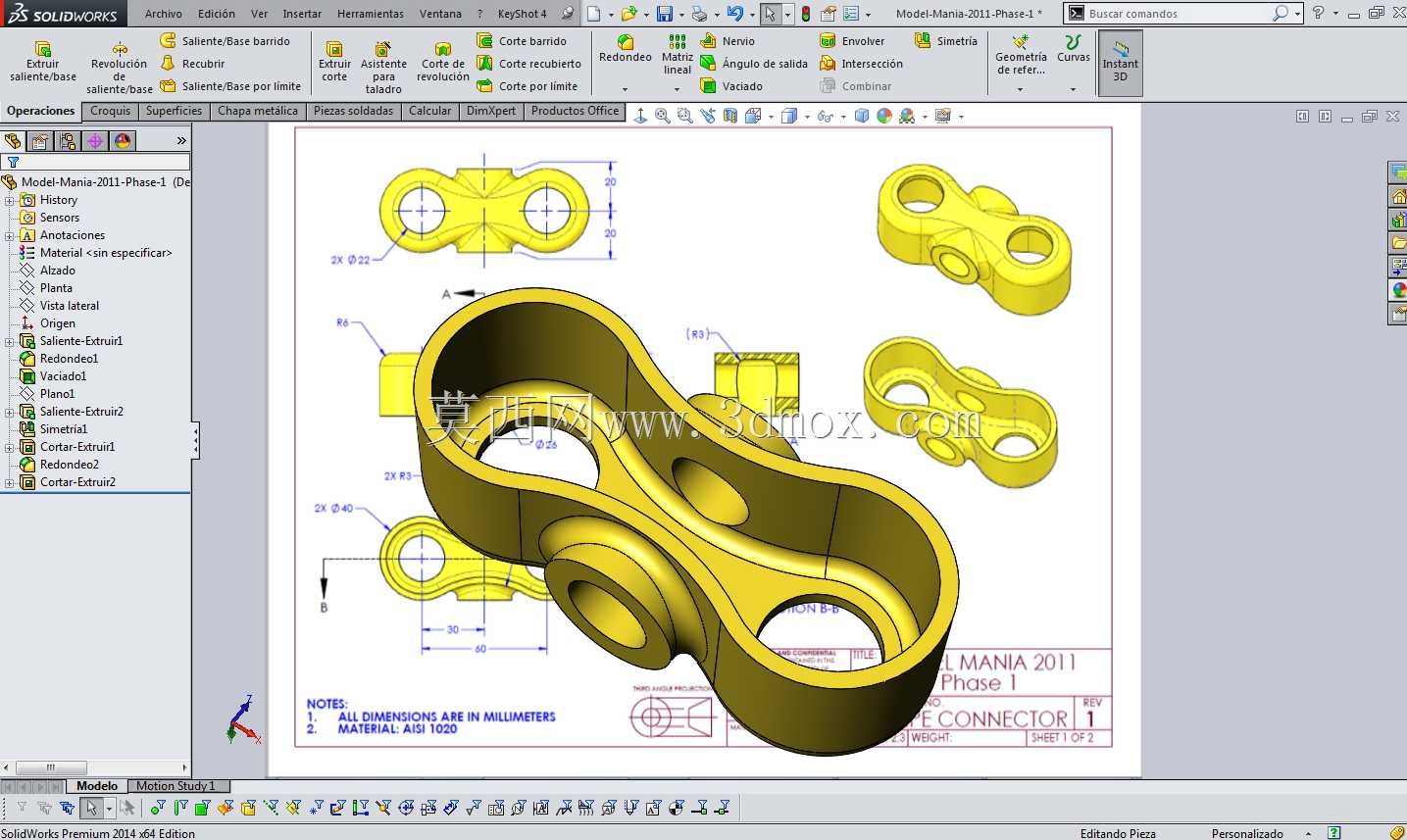

该零件属于管路系统中的转接连接件，主要应用在流体输送管路的分路、变角度连接场景中，常见于液压泵站管路排布、气动设备气路连接、小型工业设备冷却水路布设等工况，用来实现两根同规格或相近规格管路的非同轴对接，避免管路弯折处出现应力集中、通径突变导致的流阻升高问题。从结构设计来看，主体采用对称式双贯通孔布局，两个连接孔的轴线呈固定夹角，孔内壁做了等径光面处理，可适配插接式硬管连接或者配合卡套接头实现密封装配，孔口位置做了微小倒角，既可以去除加工毛刺避免安装时划伤密封件，也能在管路插入时起到导向作用，降低现场装配的对位难度。零件主体的过渡区域全部采用大圆弧曲面衔接，没有尖锐的直角转角，这种设计一方面是为了降低流体在转角位置的涡流损耗，让介质流经转接位置时的流态更平稳，减少压力损失，另一方面也能优化零件的应力分布，在管路受振动、拉压载荷时，避免转角位置出现应力集中导致的开裂失效，提升零件的疲劳使用寿命。外形轮廓上，两个连接端的外圆柱面保留了足够的装夹夹持位，方便安装时使用扳手等工具施加拧紧力矩，不会因为外形过于圆滑导致装配时打滑。安装边界方面，零件的整体外轮廓没有突出的异形结构，两个孔的中心距、孔的轴向长度都控制在紧凑范围内，在狭小的设备安装空间内也能完成布设，不会和周边的其他管路、结构件产生干涉。建模过程中，先以两个孔的轴线交点为基准建立坐标系，分别绘制两个孔的截面轮廓拉伸生成主体基础结构，再对相交区域做布尔合并，之后对所有的棱边、转角位置做倒圆角处理，最后对孔口、外端面的加工面做细节特征处理，整个模型的尺寸标注完全遵循机械制图的规范，所有形位公差、尺寸基准都和实际加工要求匹配，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证，在做管路排布设计时，也可以直接导入装配体中做干涉检查、管路走向模拟，提前验证布局合理性，减少现场安装时的改管工作量。
