剪式车载起重支撑装置结构设计

日常车辆维保场景中，轮胎更换、底盘检查这类离地作业都离不开便携顶升工具，剪式结构的车载顶升装置是目前民用乘用车配套率最高的类型，相比液压类顶升工具，它结构紧凑收纳后体积小，随车放置不占用过多后备箱储物空间，纯机械传动结构不存在液压油泄漏风险，低温环境下也不会出现密封件失效、顶升力不足的问题，适配绝大多数家用轿车、小型SUV的日常维保需求。

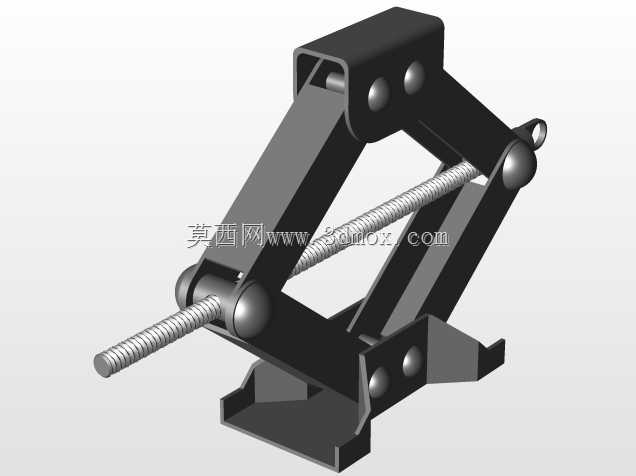

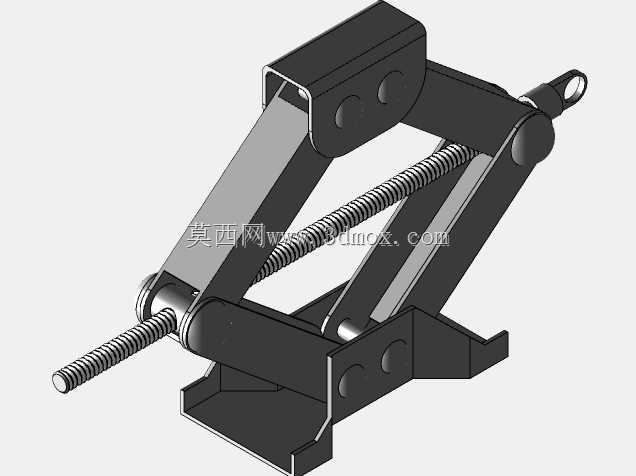

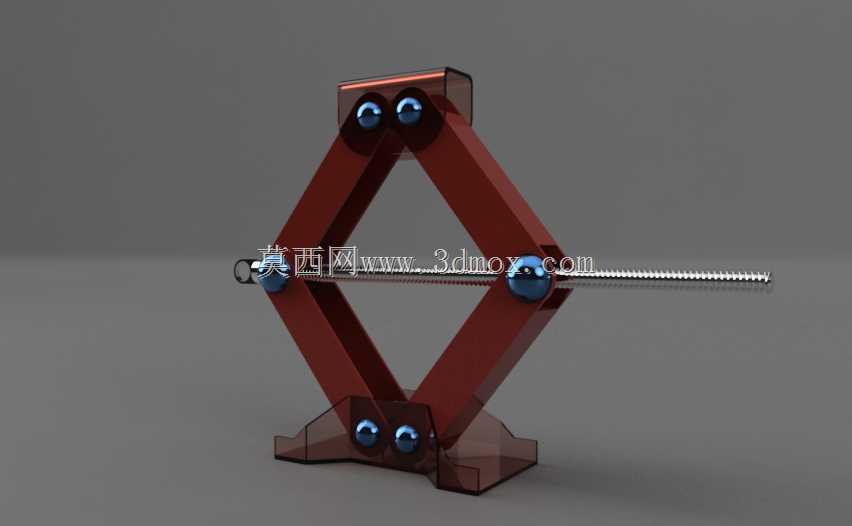

这套结构采用对称剪臂铰接布局，上下支撑端分别设置防滑接触结构，底部支撑脚做了外翻加宽处理，顶升作业时能分散对地面的压强，避免软质地表下陷引发安全隐患，顶部承托槽匹配车辆底盘指定顶升点位的加强筋结构，防止作业过程中承托滑脱。核心传动部件为梯形丝杆副，转动丝杆时带动两侧铰接点同步收合，驱动剪臂夹角变化实现平稳升降，梯形丝杆具备自锁特性，顶升到位后无需额外锁止结构即可保持支撑高度，不会因负载出现自行回落的问题，作业安全性有充足保障。

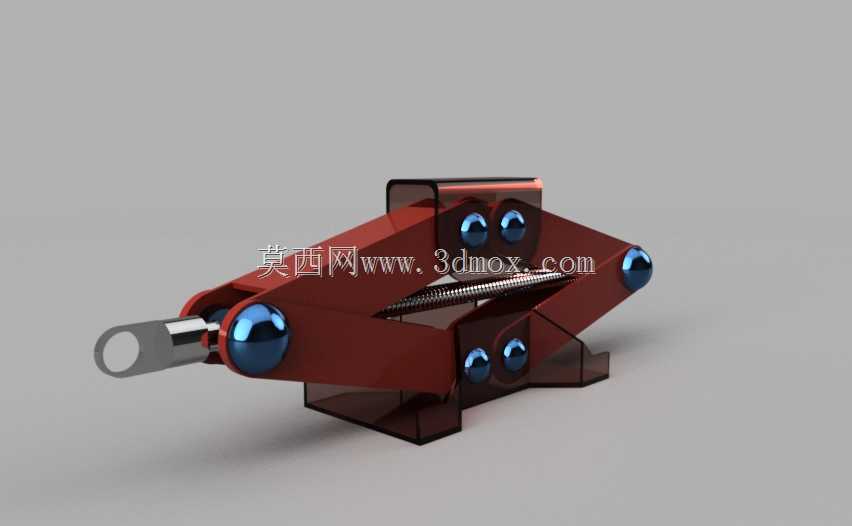

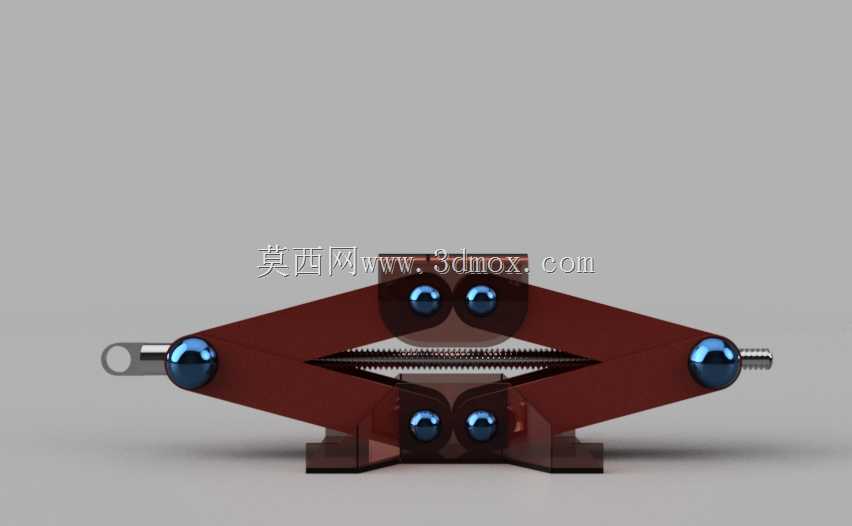

设计阶段优先考虑了车载使用的边界约束，收纳状态下整体厚度控制在合理范围，可直接放入车辆备胎槽的工具仓内，完全展开后的最大顶升高度满足家用车底盘离地间隙的顶升需求，最低合拢高度适配低底盘车型的侧边梁插入空间，不会出现底盘过低无法放入装置的问题。剪臂主体采用冲压成型的槽型截面结构，在控制整体重量的前提下保证了结构抗弯强度，铰接点均采用销轴连接并预留润滑间隙，长期使用也不会出现卡滞问题，丝杆端部设置了标准接口，可配合随车扳手或者电动工具驱动，减少手动操作的体力消耗。

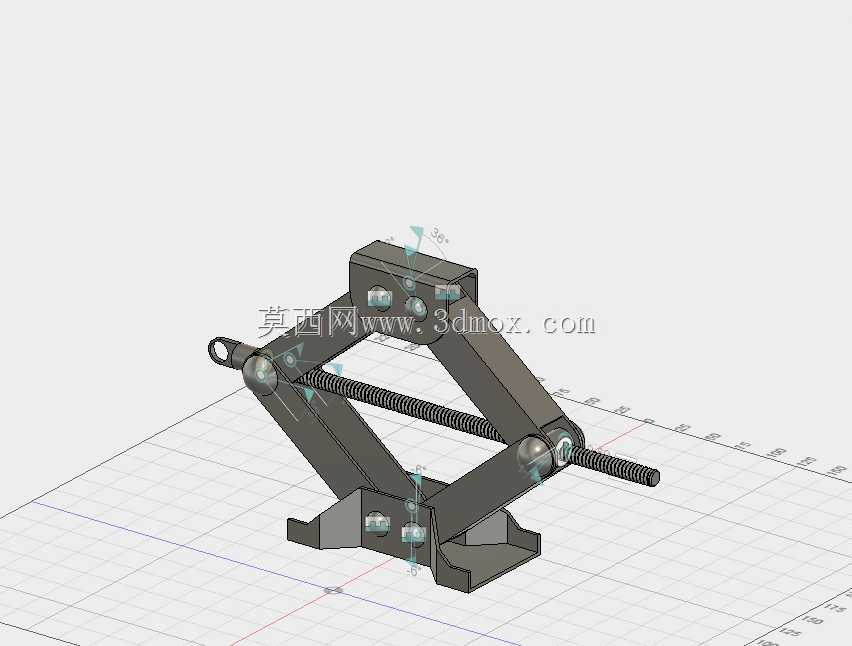

从结构建模角度看，这套模型完整还原了所有铰接副的运动关系，可直接用于运动仿真验证升降全行程的干涉情况，各部件的连接尺寸、配合公差都按照实际机加工、冲压工艺要求设置，不管是用于结构教学演示，还是同类产品的改型设计参考，都能直接提取对应结构参数，不需要额外做大量的结构修正。作业过程中，整套装置的受力路径从顶部承托位经两侧剪臂传递到底部支撑脚，丝杆仅承受水平方向的拉压力，受力分布均匀，额定负载范围内各部件的应力都处于材料许用应力区间内，不会出现局部结构变形失效的问题。
