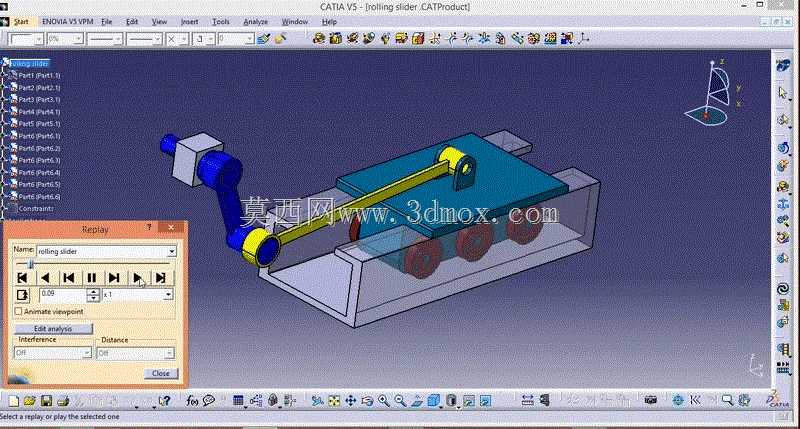

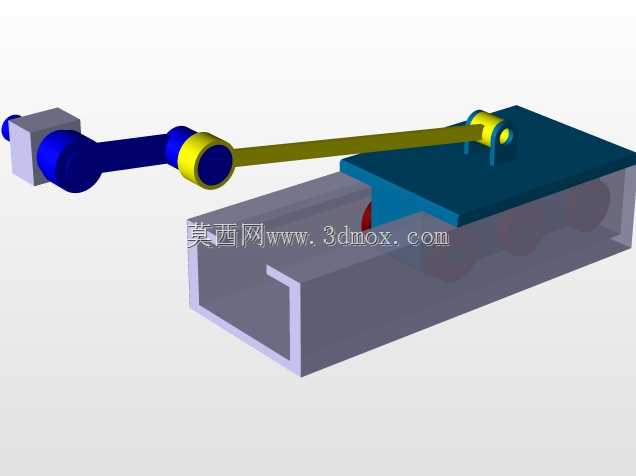

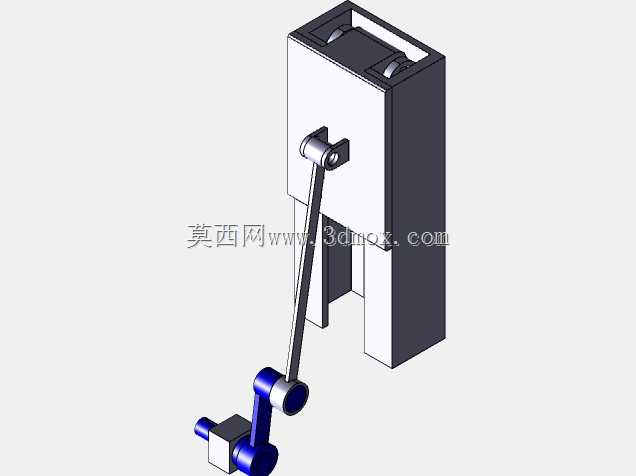

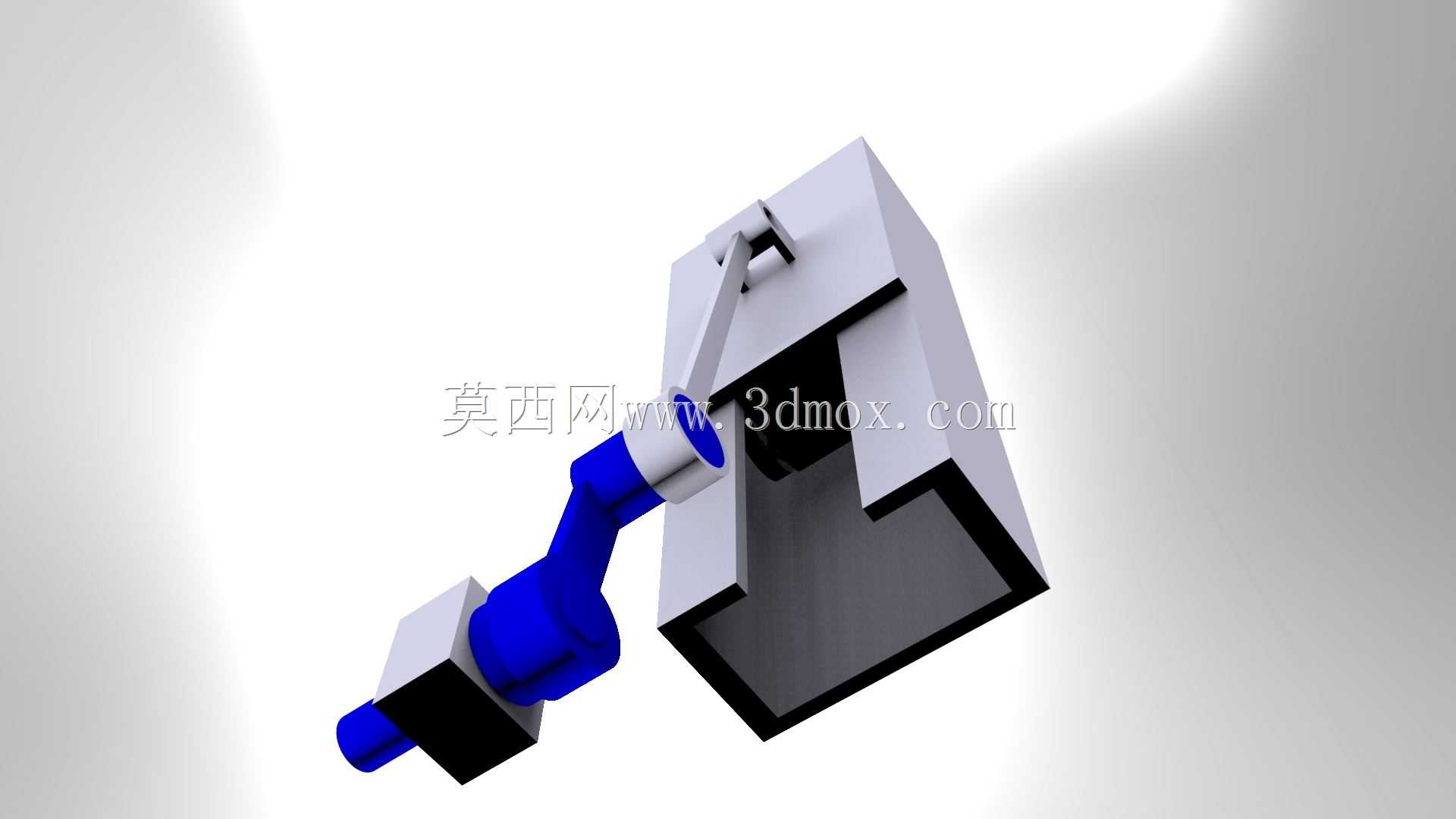

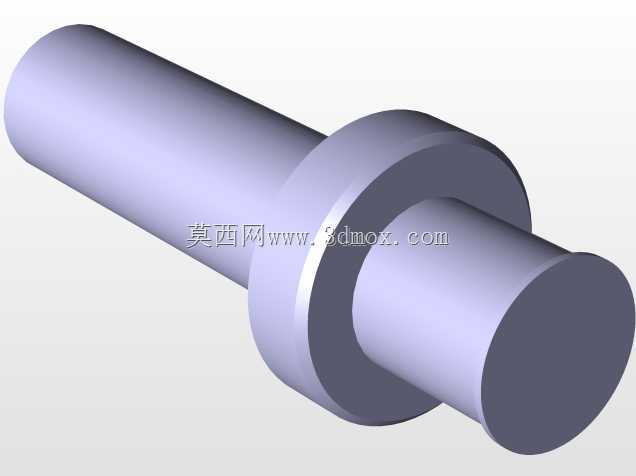

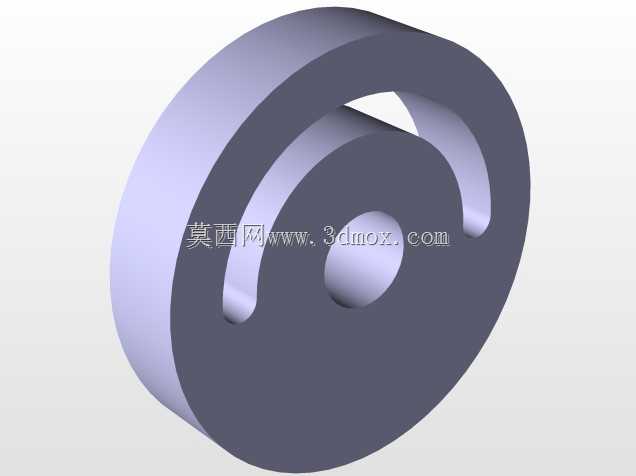

带驱动连杆的滚柱式直线滚动滑块结构

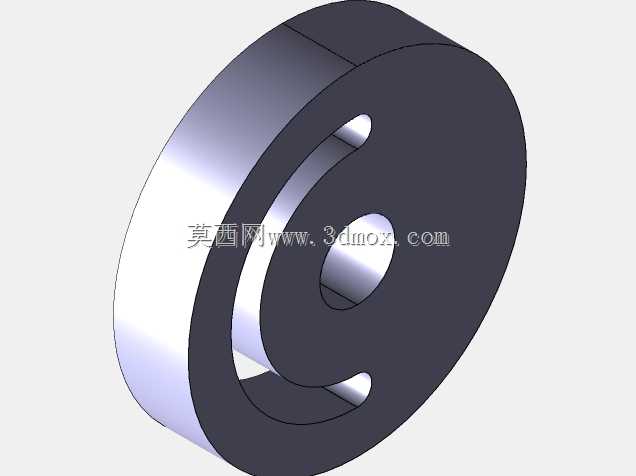

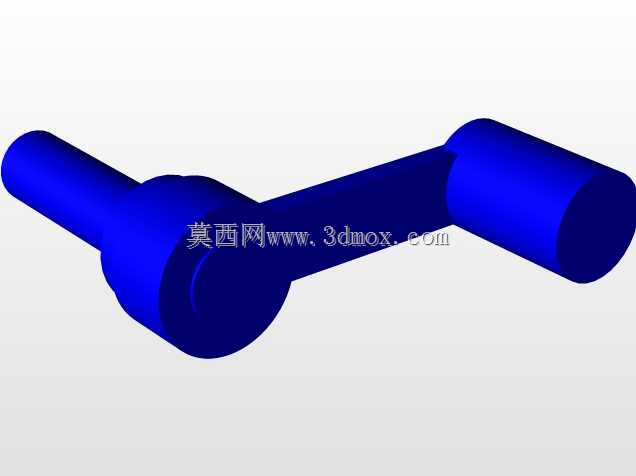

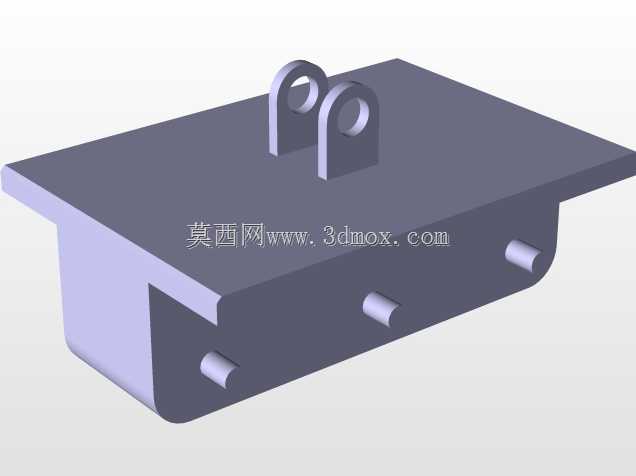

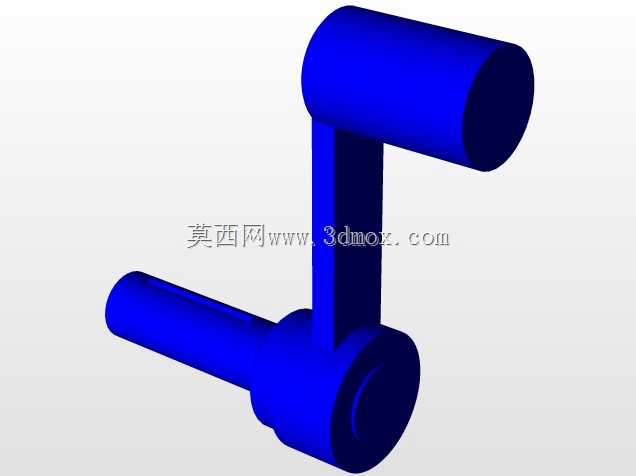

这款滚动滑块属于直线运动副的核心承载部件，主要应用在需要低摩擦往复直线运动的工业设备场景中，常见于自动化生产线的直线进给工位、检测设备的位移调整平台、工装夹具的滑移导向单元，相比传统滑动导轨副，它的滚动摩擦阻力仅为滑动结构的1/50到1/100，低速运行时无爬行现象，能有效提升传动系统的响应速度与定位精度。从结构设计逻辑来看，它采用了差异化的滚柱排布方案，中间组滚柱与导轨跑道的下表面接触，其余滚柱与跑道上表面接触，这种排布方式可以同时承受竖直方向的正向载荷与倾覆力矩，避免单侧受力导致的滚柱偏磨，所有滚柱与跑道接触面均为纯滚动接触，设计阶段通过滚柱直径的分组选配，保证各接触点的预紧力均匀，消除了滚动体与滚道之间的滑动摩擦分量，相比同规格滚珠滑块，滚柱的线接触形式能提供更高的承载能力，额定动载荷可提升40%以上。滑块本体采用一体化铣削成型，安装面预留了标准的螺栓连接孔位，可直接与负载平台通过紧固件锁紧，安装边界与常规同行程直线滑块保持互换性，不需要额外修改安装基座的尺寸，适配现有多数直线导轨的安装规范。配套的驱动连杆结构将旋转动力转化为滑块的直线往复运动，连杆铰接点的位置经过运动学仿真优化，在整个行程范围内传动角始终保持在合理区间，避免出现传动死点，同时可以抵消部分运动过程中的侧向冲击力，保证滑块运行过程中不会出现卡滞。设计过程中针对滚柱的回流路径做了圆滑过渡处理，滚柱在循环回流时不会发生卡阻，运行噪音控制在65分贝以内，适合在有静音要求的车间检测环境中使用，滚道表面经过淬硬处理，硬度达到HRC58-62，长期运行磨损量极小，能保证长期使用后的精度保持性。
