玻璃罐吹塑成型模具结构设计

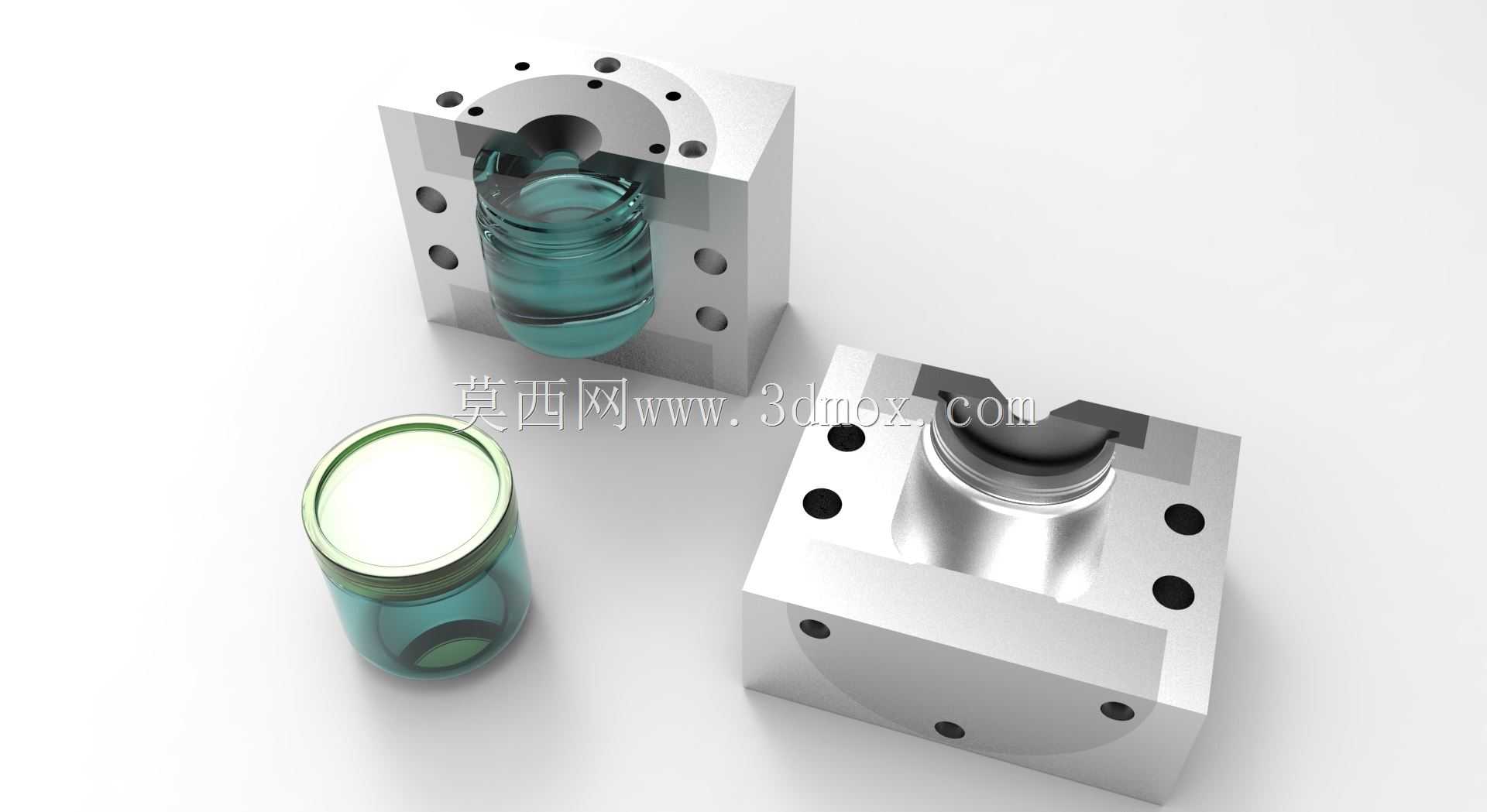

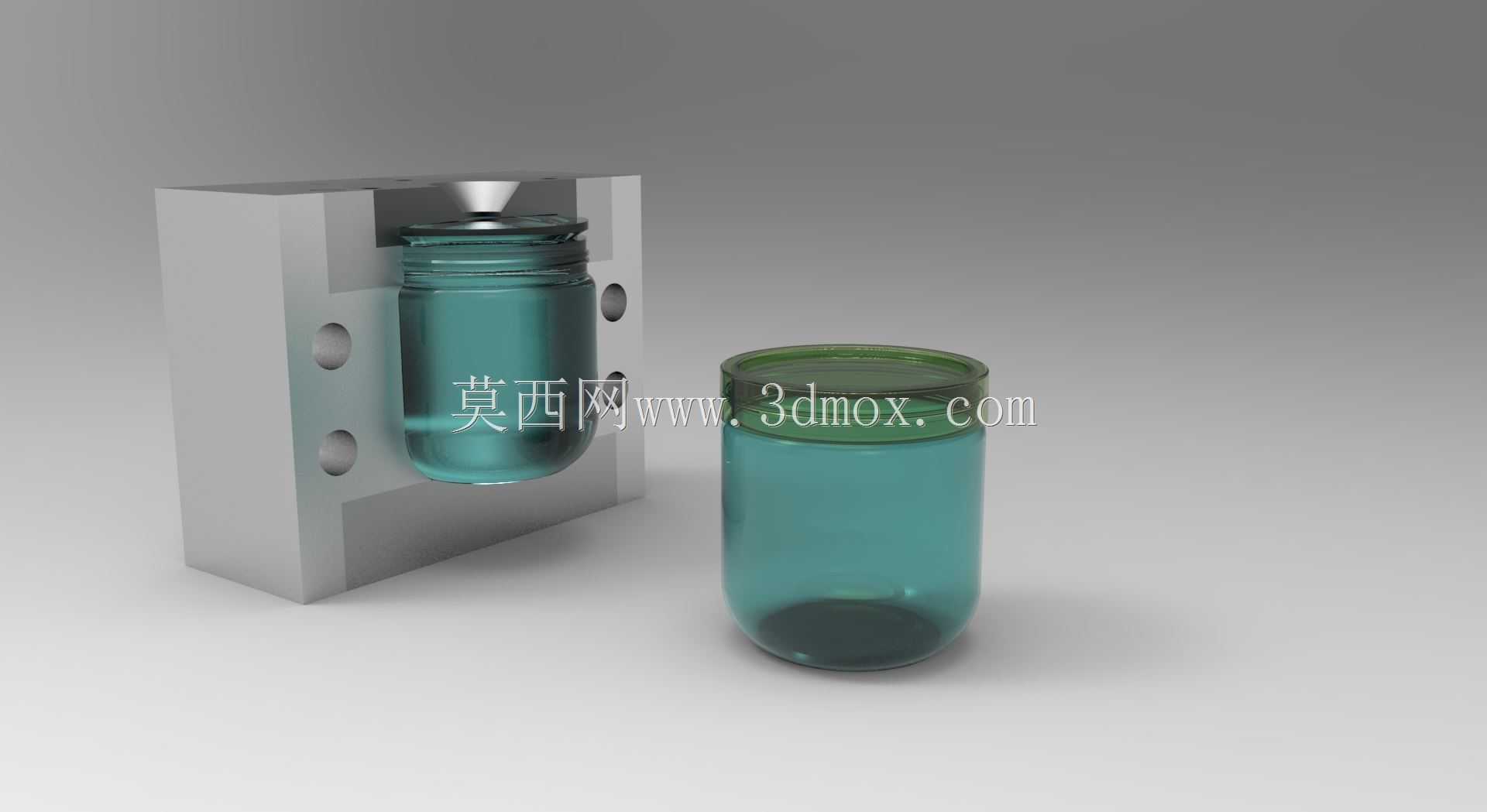

这套模具主要应用于食品包装、日化包装领域的广口玻璃罐吹制成型工序，适配行列式制瓶机的安装工位，可完成带卷边口部的透明罐体批量成型作业。从结构来看，模具采用哈夫式对开分型设计，上下模腔精准对应罐体的外轮廓曲面，合模后形成封闭的吹塑型腔，分型面贴合精度直接影响罐体合模线的粗细程度，设计时将分型线设置在罐体对称中心位置，避免成型后罐体出现错位、飞边超差的问题。

模具本体采用合金模具钢加工，型腔表面做抛光处理，粗糙度控制在Ra0.8以下，保证吹制完成的玻璃罐外表面光滑无划痕，无需额外打磨工序即可直接进入后续的退火、质检环节。模体上分布的多组安装孔、定位销孔，完全匹配对应型号制瓶机的装夹尺寸，安装时通过定位销实现两半模的精准对位，螺栓锁紧后可承受吹制过程中0.3-0.5MPa的压缩空气压力，不会出现模腔涨开、漏料的问题。

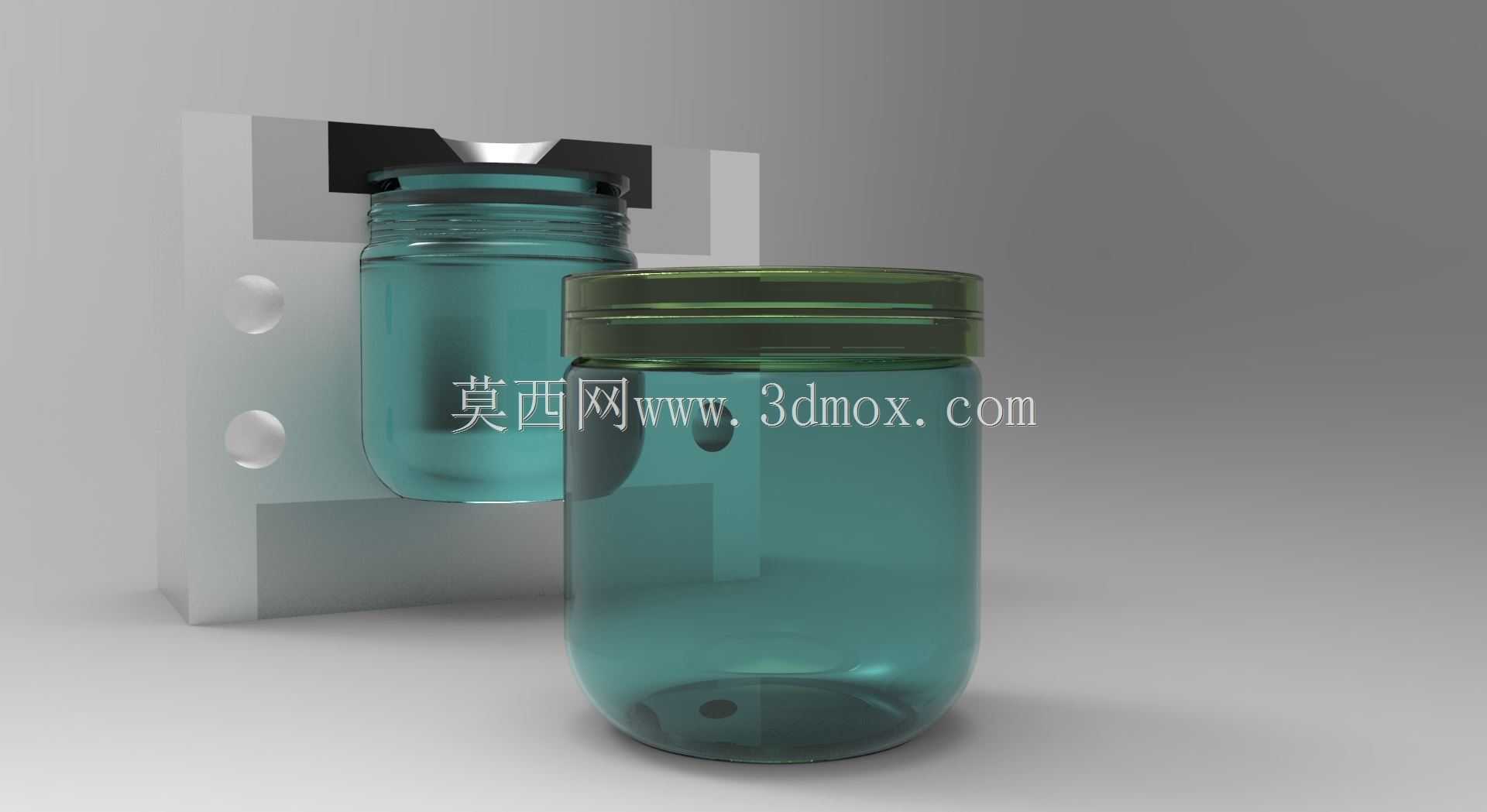

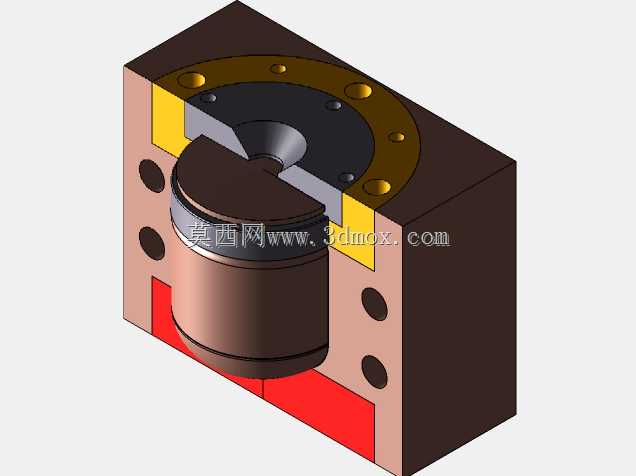

设计过程中，针对玻璃罐口部的卷边结构，在模腔上端预留了口模配合的安装位，与口模、芯模配合后可一次成型罐体的螺纹卷边结构，无需后续二次加工口部。模体侧面开设的冷却水道（图中未完全展示内部流道），可在吹制过程中快速带走玻璃料的热量，控制罐体冷却速率，避免出现冷却不均导致的罐体变形、壁厚差超差问题。

从安装边界来看，单半模的外形尺寸适配常规制瓶机的模架安装空间，模体厚度、安装孔位的中心距均符合行业通用装夹标准，更换同规格不同造型的罐体时，仅需更换模腔镶件即可，无需调整设备装夹结构，可大幅缩短换模调试时间。实际生产中，这套模具可适配钠钙玻璃、高硼硅玻璃等多种材质的吹制作业，成型的罐体壁厚均匀，口部平面度满足后续封盖工序的密封要求，可稳定适配每分钟12-15次的吹制节拍，连续生产工况下模体无明显变形，型腔磨损量控制在0.02mm/10万模次以内，满足批量生产的寿命要求。

结构设计上，两半模的导向结构采用模体自带的止口定位，合模时止口先配合导向，再完成最终合模锁紧，避免合模过程中出现型腔错位，导致罐体报废。模腔底部的凹面结构对应罐体的底部内凹造型，设计时预留了0.2mm的收缩余量，匹配玻璃料冷却后的收缩率，保证成型后罐体的外形尺寸符合设计公差要求。
