杠杆式黄铜安全泄压阀结构设计

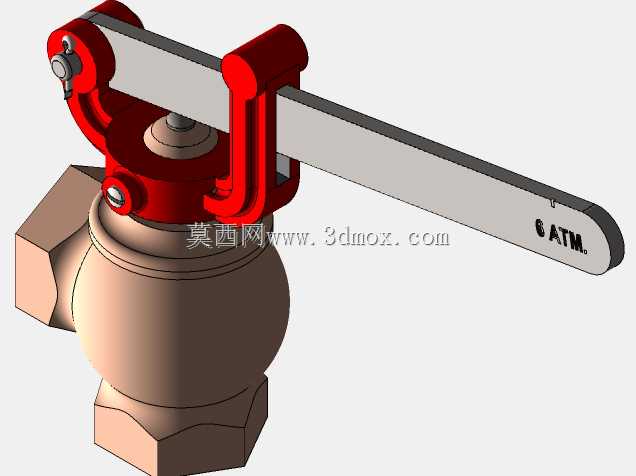

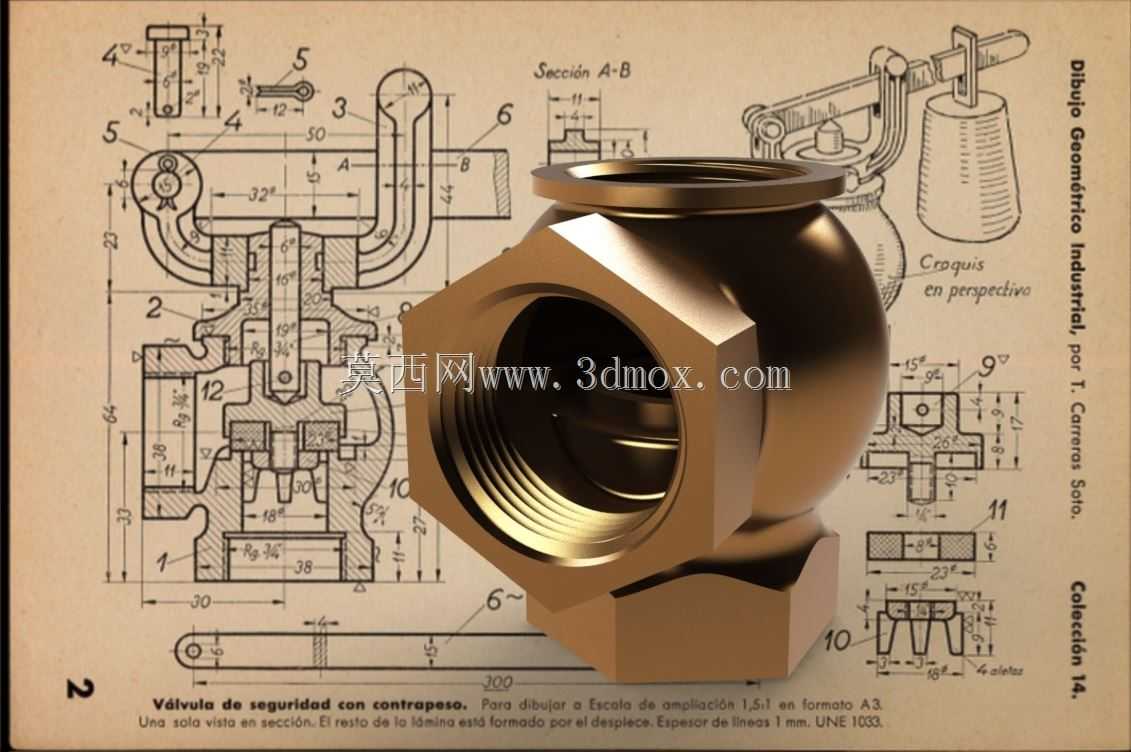

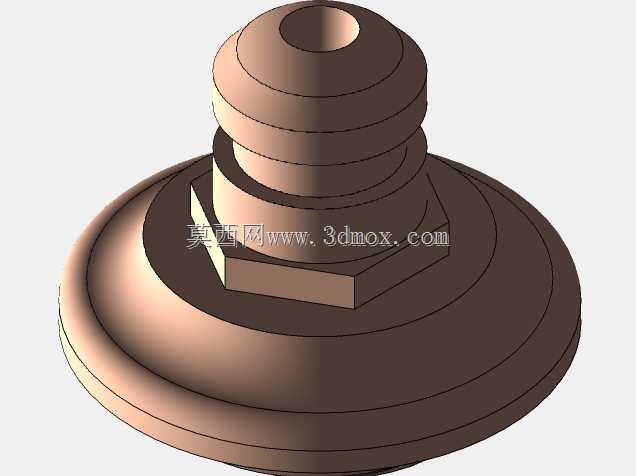

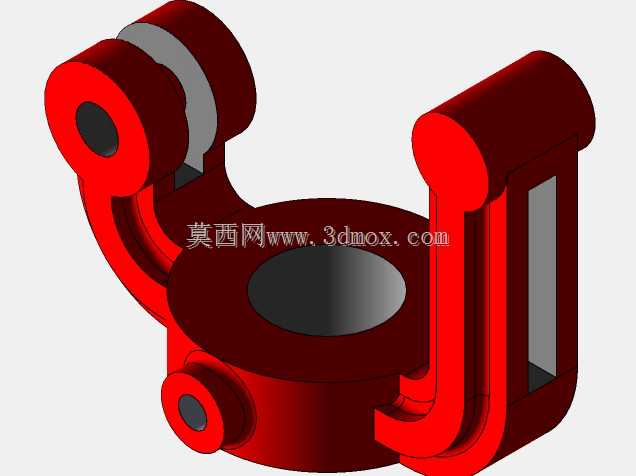

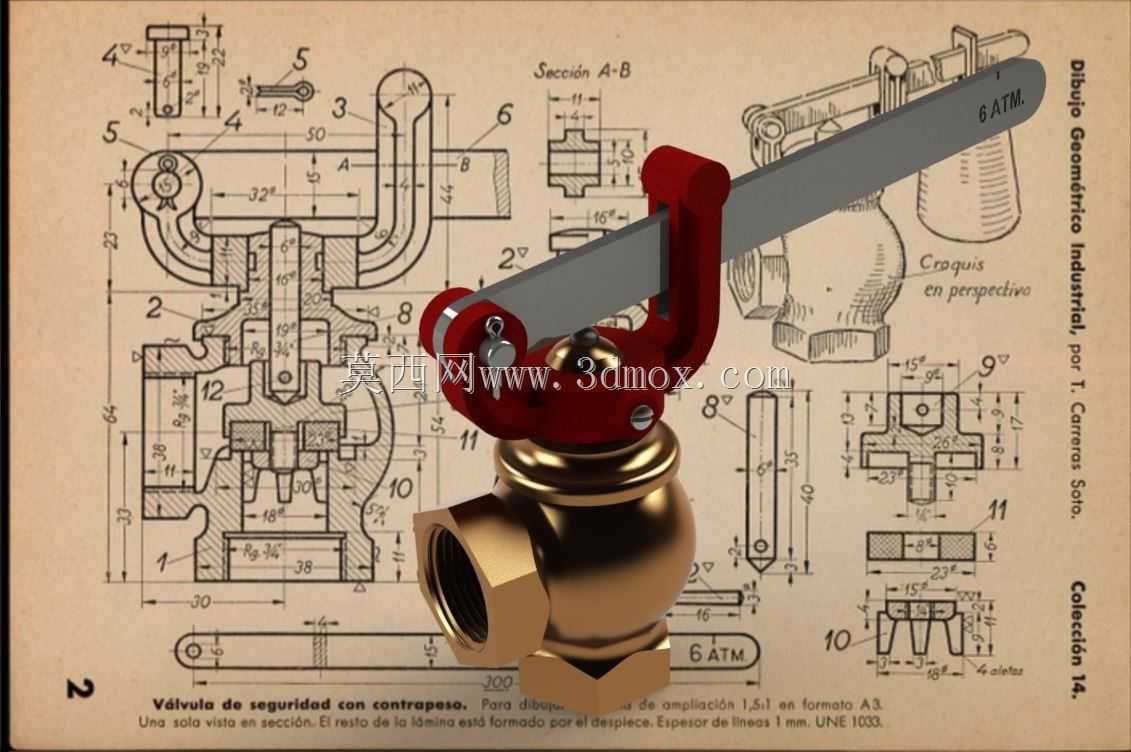

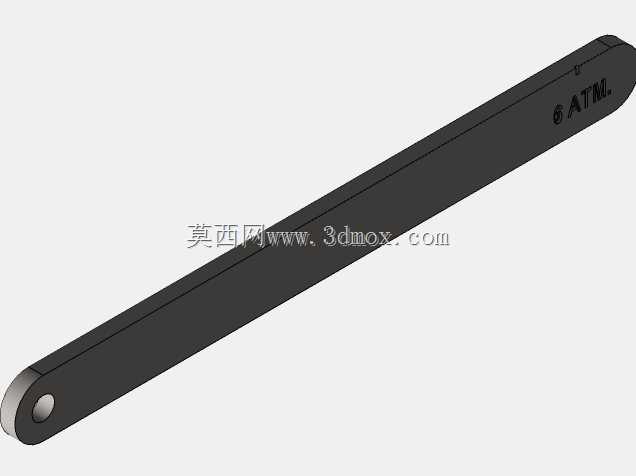

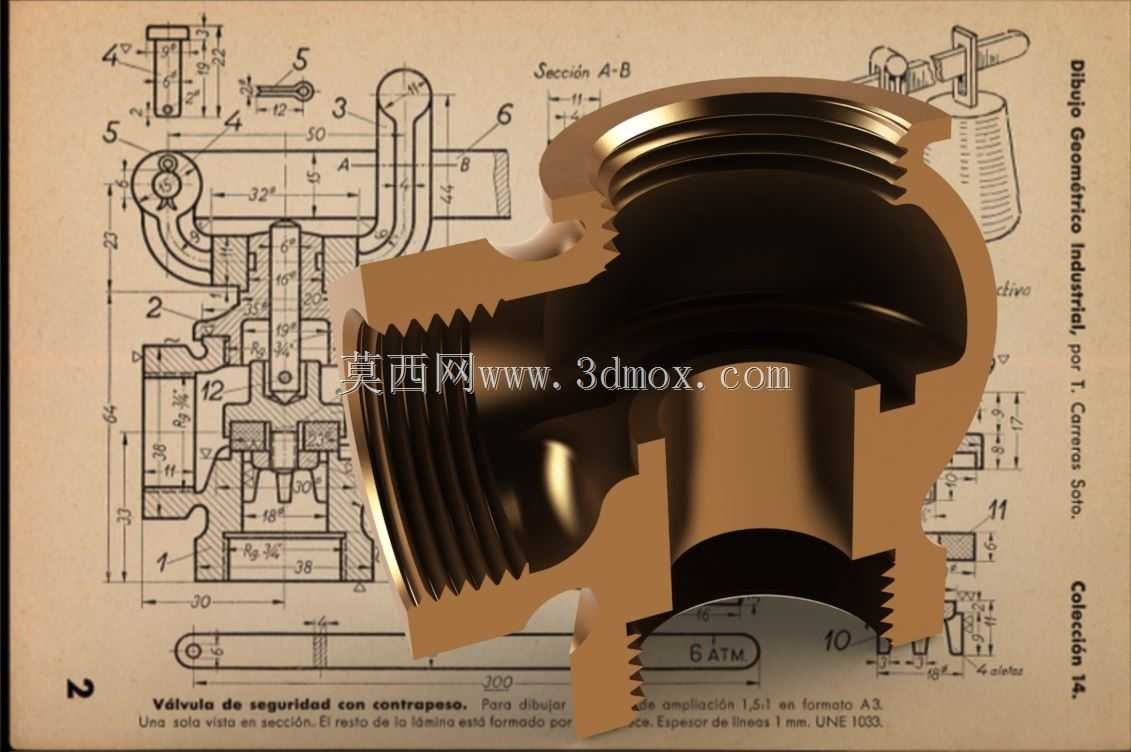

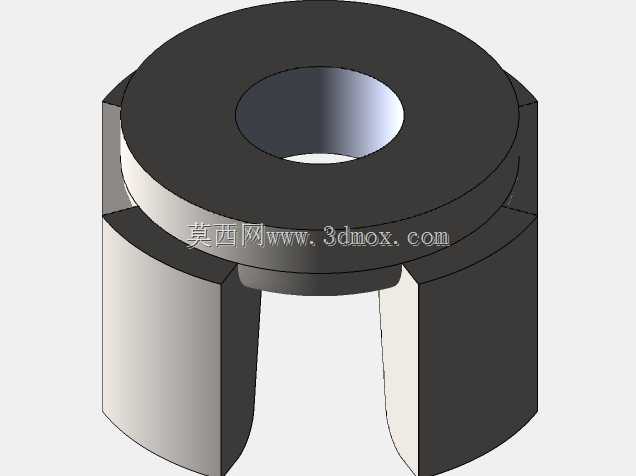

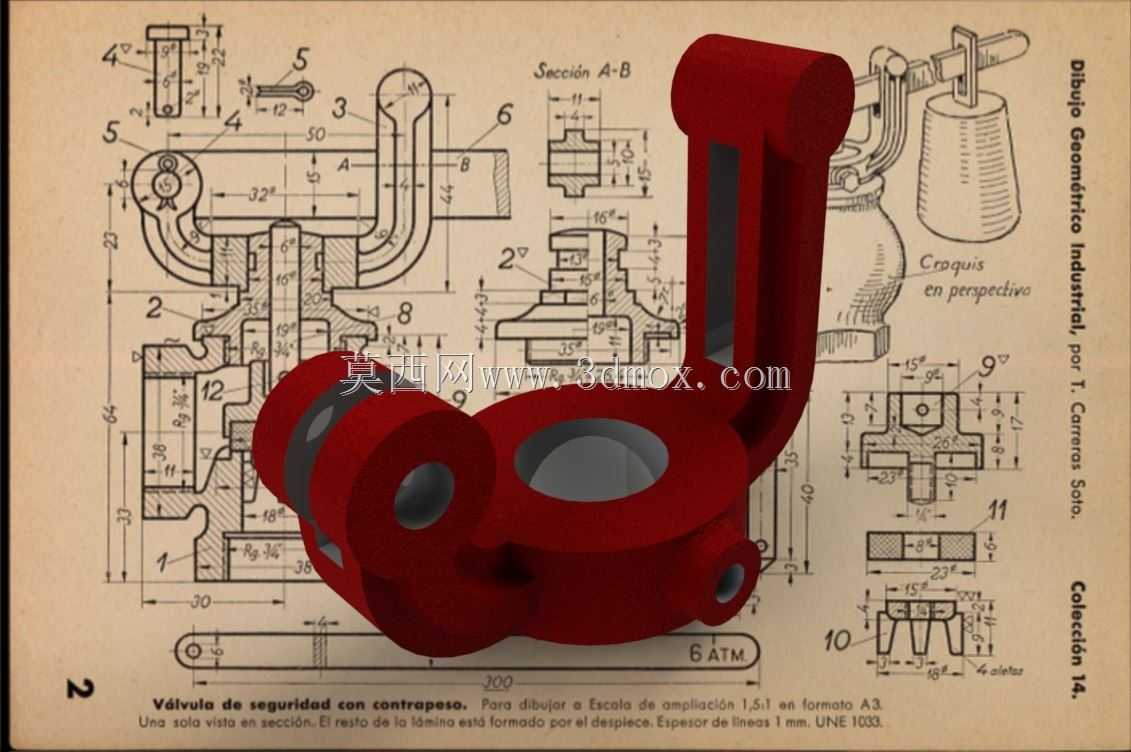

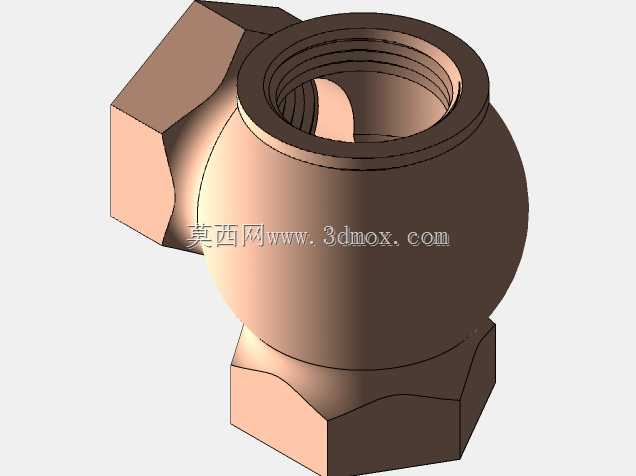

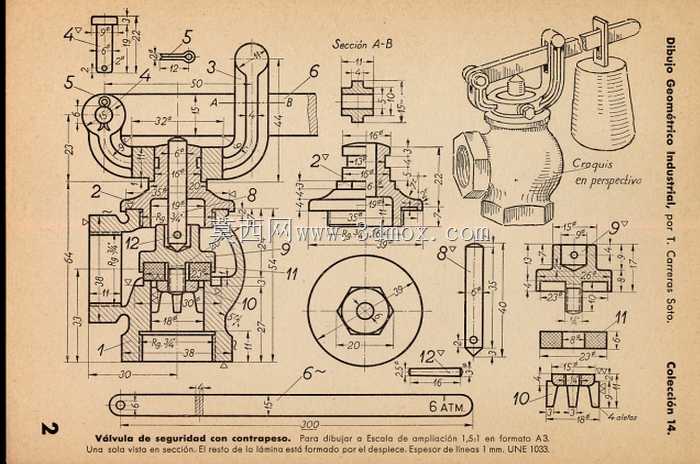

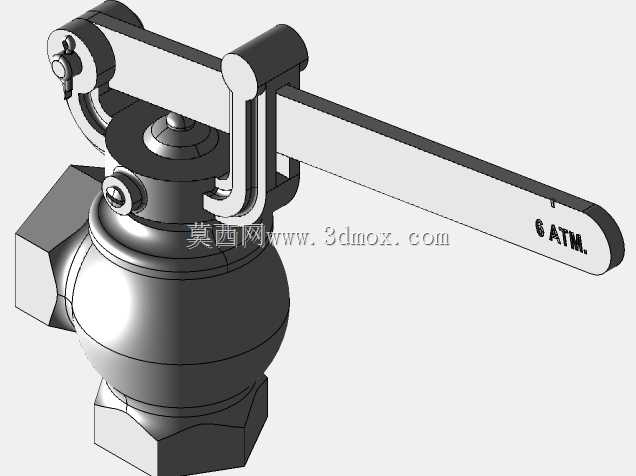

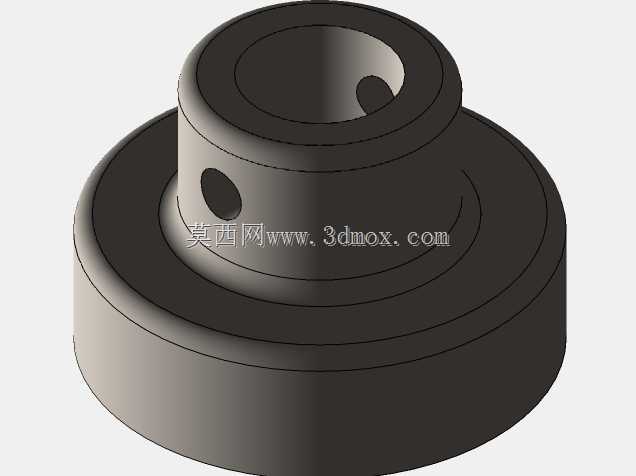

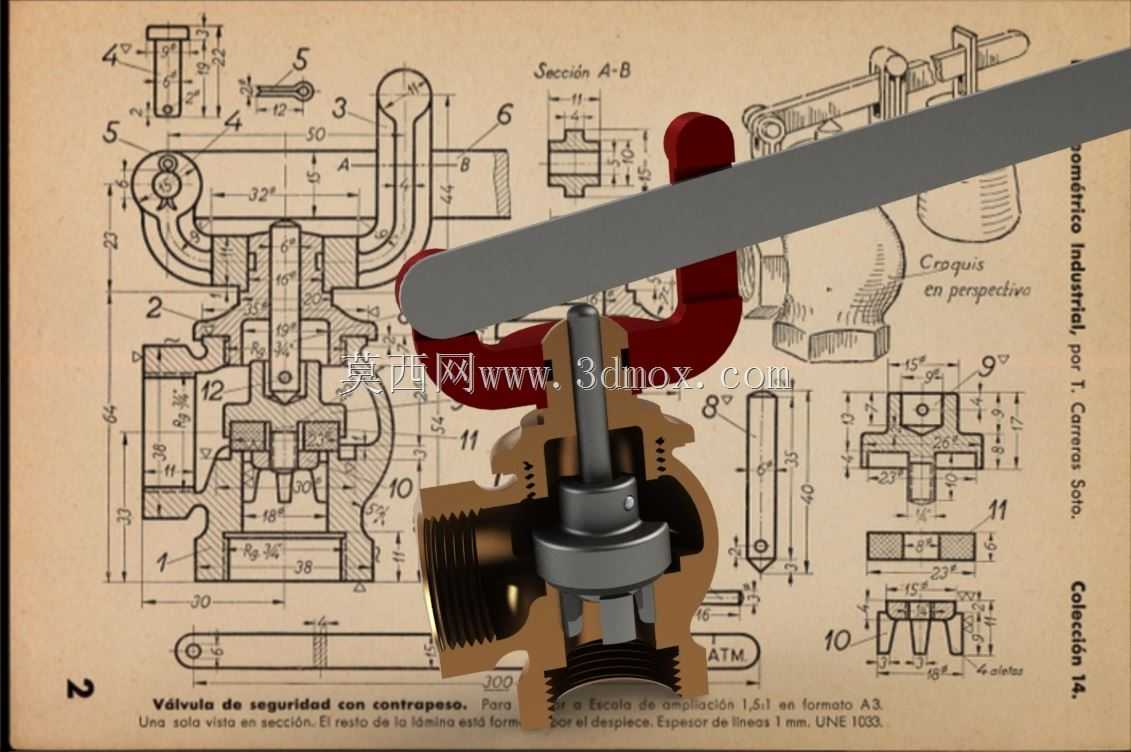

这款带重锤杠杆结构的黄铜安全阀，主要应用在低压蒸汽管路、小型承压水系统、常压化工流体输送管线的超压泄放场景，是承压系统里最后一道被动安全防护部件，当管路内部介质压力超过设定阈值时，阀门会自动开启泄放多余压力，待压力回落至安全区间后自动回座密封，避免管路、承压容器因超压出现破裂、泄漏甚至爆管事故。从结构设计逻辑来看，这款阀采用角式内螺纹连接结构，阀体为锻造黄铜材质，进、出口轴线呈90度垂直布置，下部为内螺纹进水端，侧部为内螺纹出水端，这种角式结构能大幅缩减安装占用的空间，适配管路转角位置的安装需求，不需要额外加装弯头转接，降低管路流阻的同时也减少了潜在泄漏点。上部的杠杆重锤机构是压力调节的核心，杠杆通过铰接销轴与阀盖支架连接，一端压合在阀杆顶端，另一端挂载重锤，通过调整重锤在杠杆上的位置，就能改变施加在阀瓣上的密封压紧力，从而匹配不同的系统开启压力设定值，相比弹簧式安全阀，这种杠杆重锤结构的压力设定更直观，开启过程更平稳，不会出现弹簧疲劳导致的压力漂移问题，适合压力稳定、启闭频次不高的低压工况。密封副采用金属硬密封结构，阀瓣与阀座的密封面经过精磨处理，能耐受一定的介质温度与微小颗粒杂质，不会像软密封结构那样容易被高温介质老化、被杂质划伤导致密封失效。从安装边界来看，这款阀的进出口均为标准管螺纹，安装时需要保证阀杆处于垂直向上的姿态，杠杆摆动范围内不能有其他管路、结构件遮挡，预留足够的重锤动作空间，避免杠杆卡滞导致阀门无法正常开启。建模过程中需要重点关注铰接销轴的配合间隙、阀瓣的升降行程、杠杆的力臂比例关系，既要保证密封面有足够的压紧力实现零泄漏，也要保证超压时阀瓣能顺利抬起泄放，同时还要考虑黄铜材质的强度特性，阀体壁厚要满足承压要求，螺纹连接处的有效啮合长度要符合管路连接标准，避免安装时出现螺纹脱扣、阀体开裂的问题。
