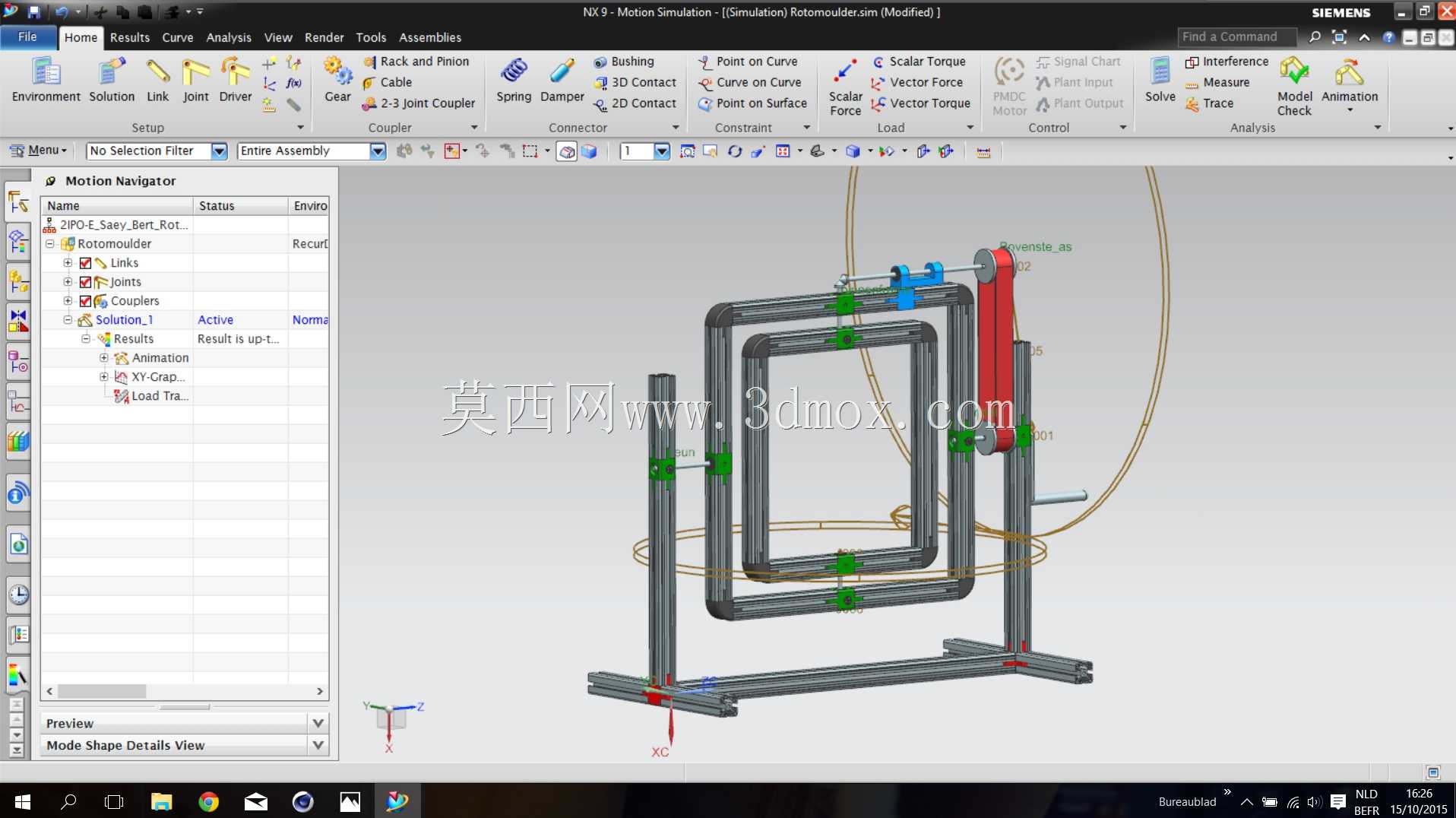

手动式旋转模塑成型试验装置结构

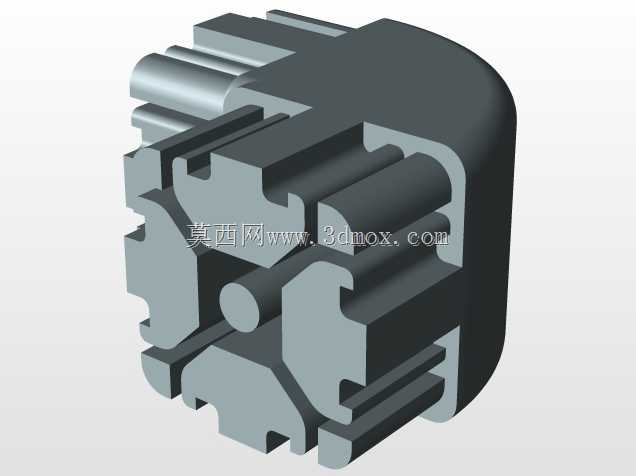

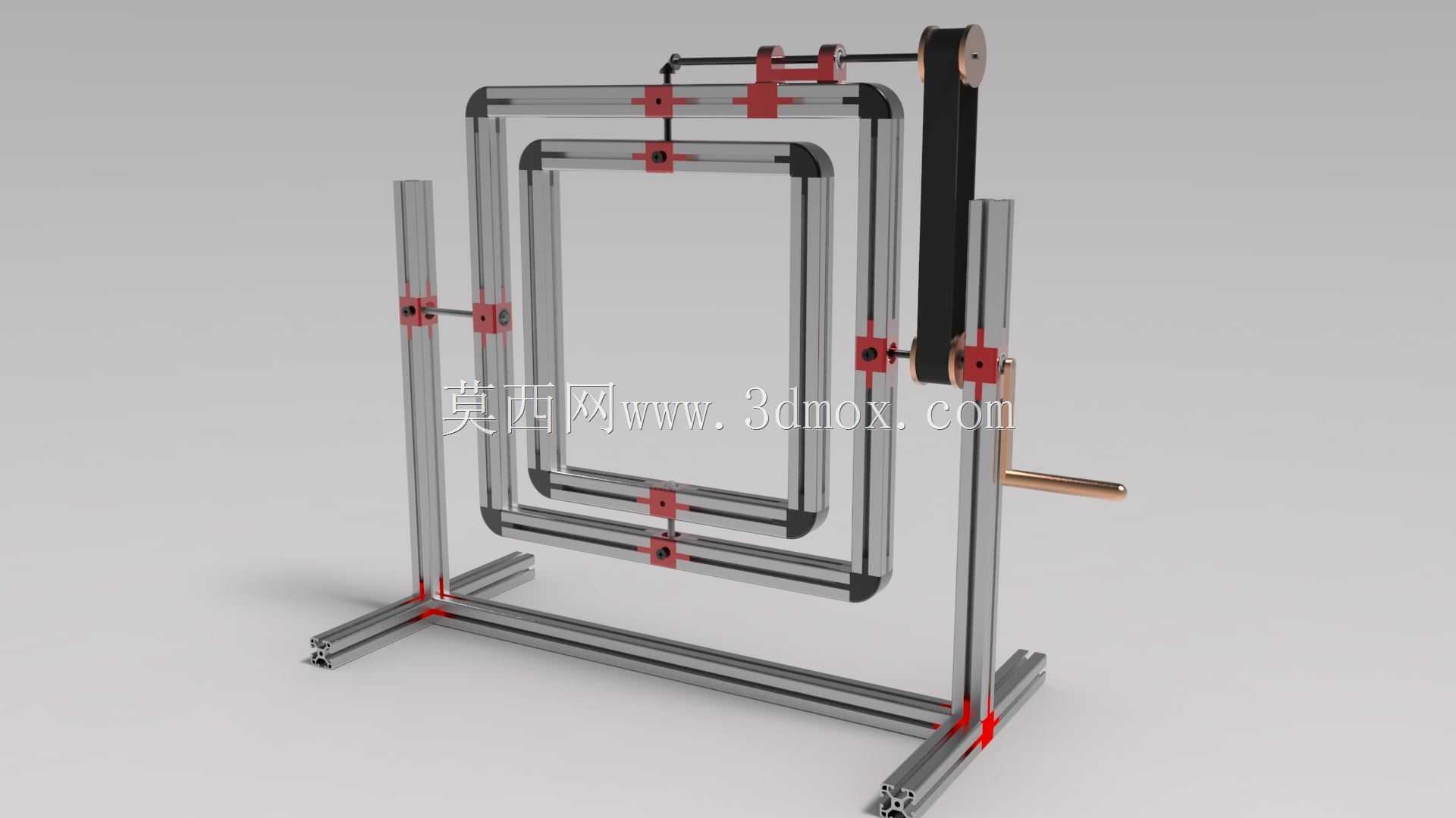

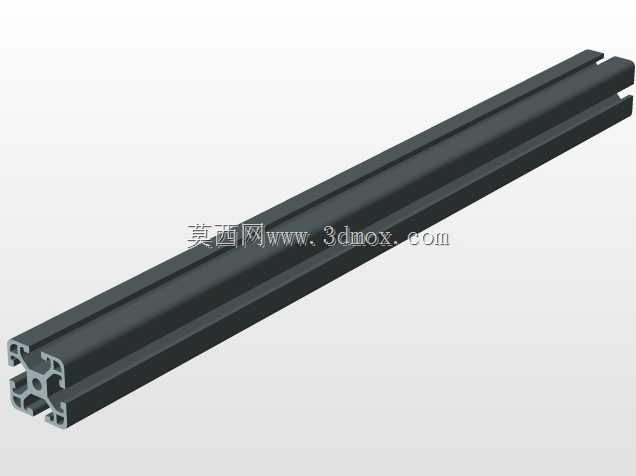

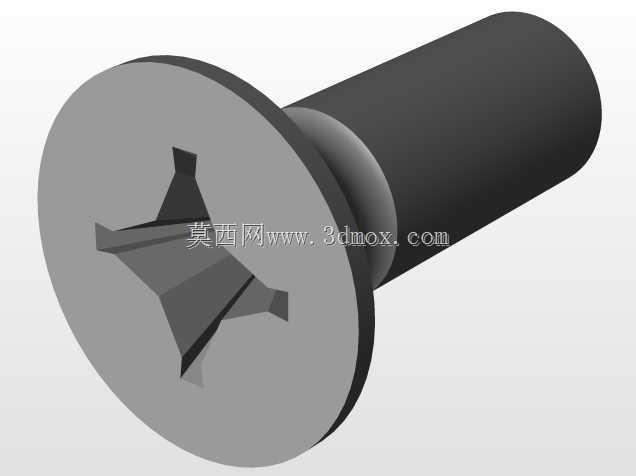

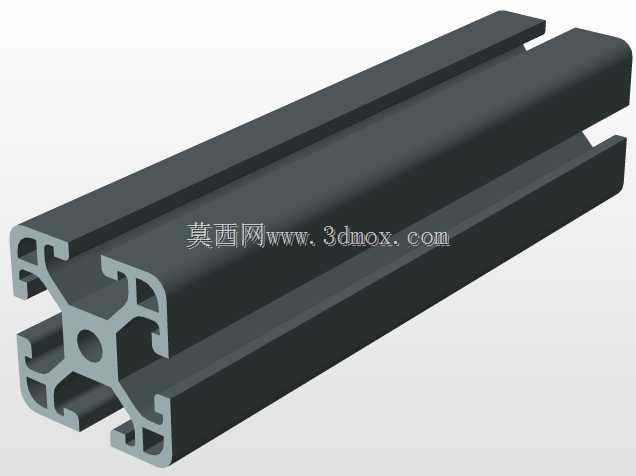

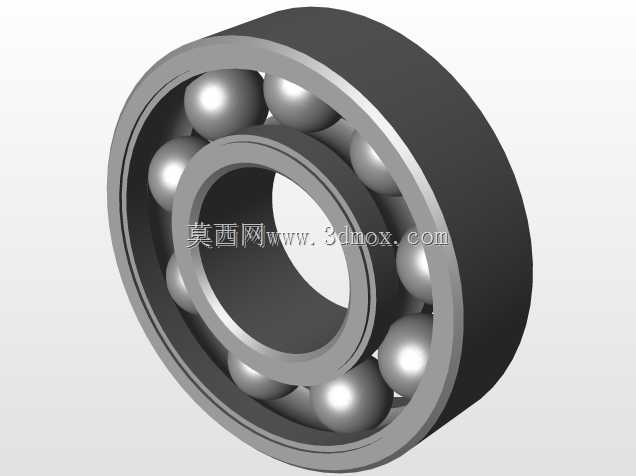

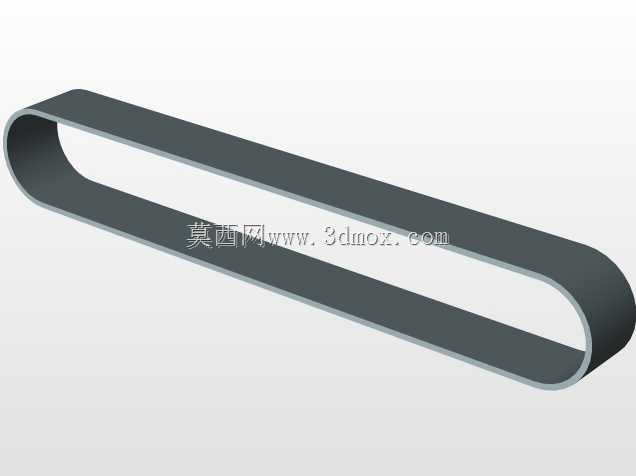

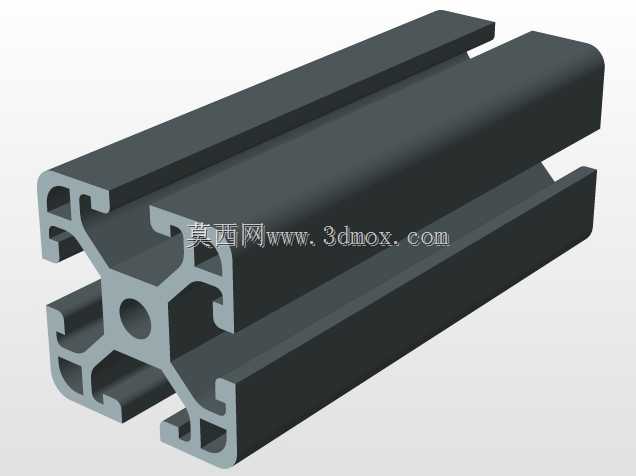

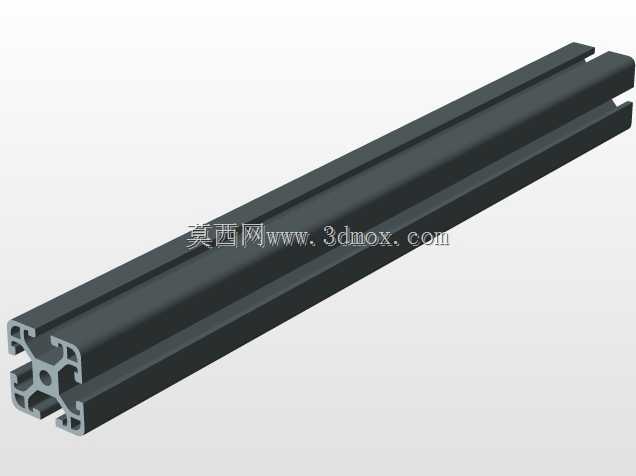

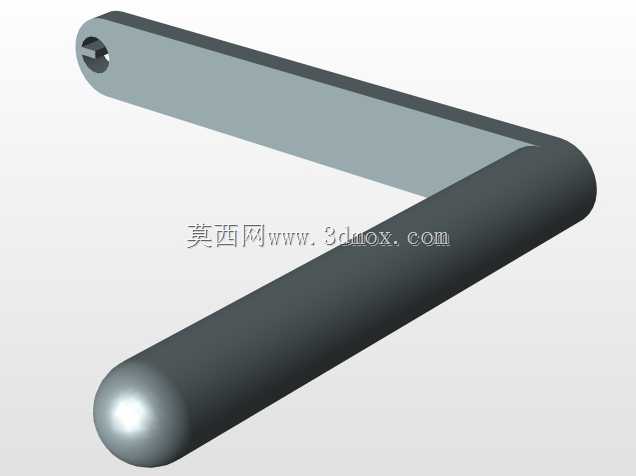

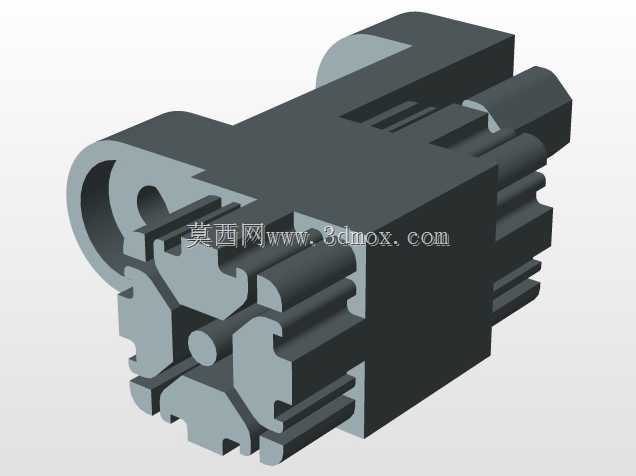

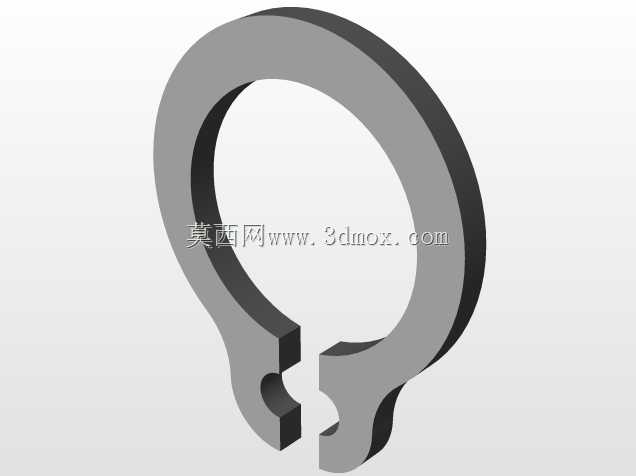

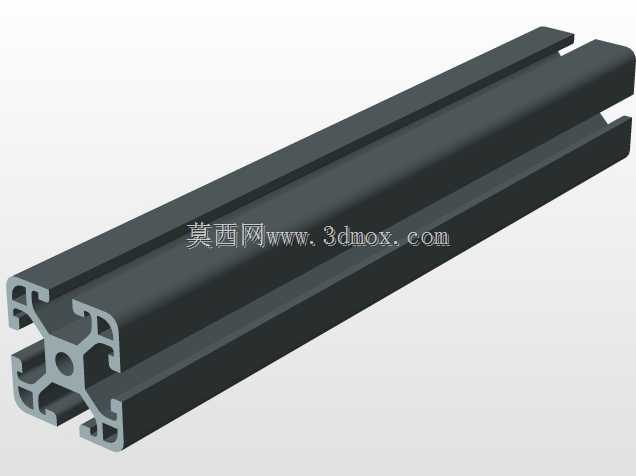

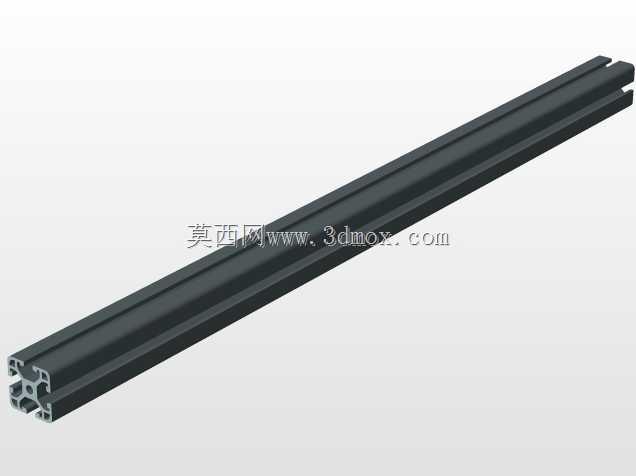

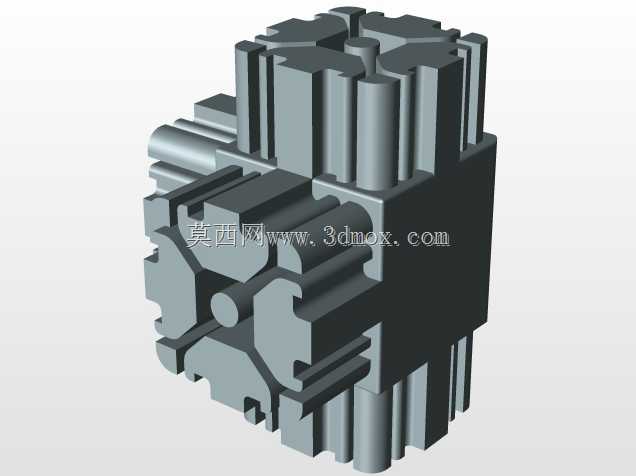

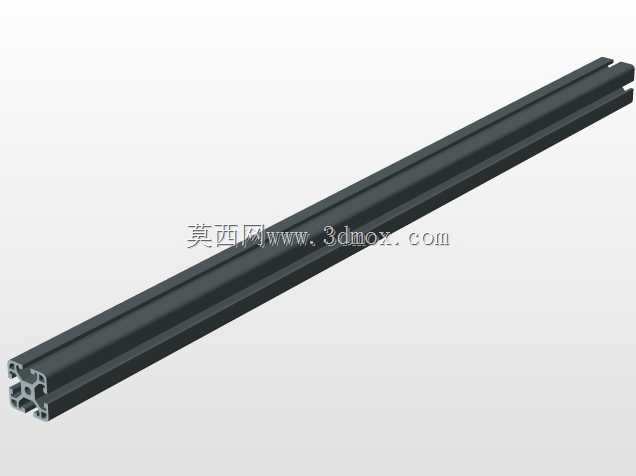

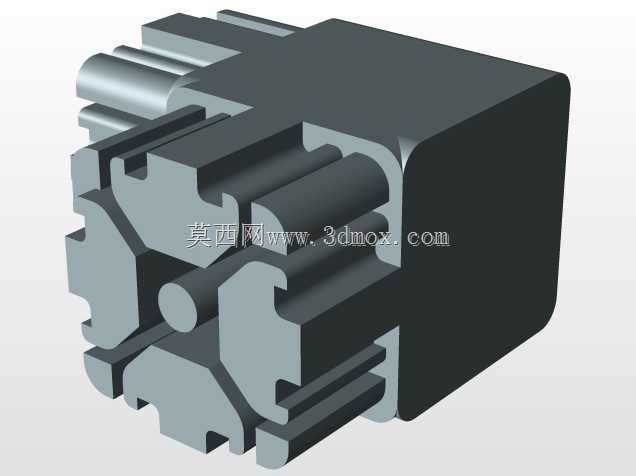

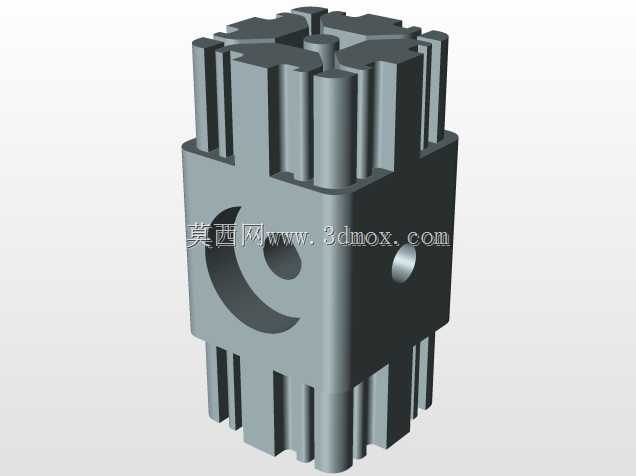

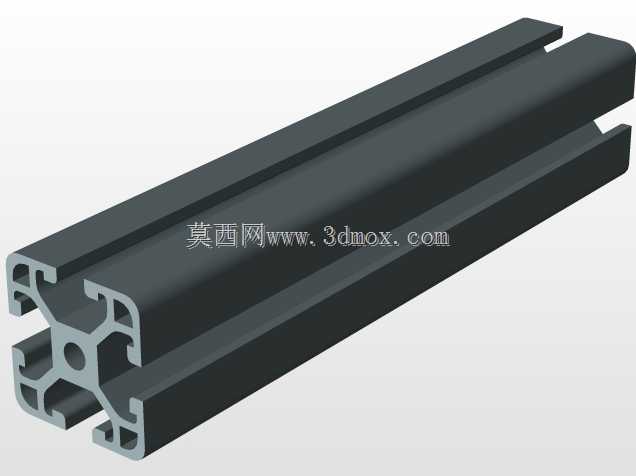

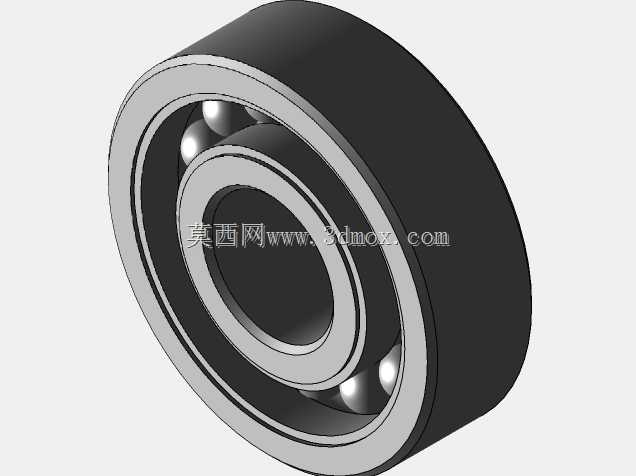

这套手动驱动的旋转模塑装置，主要面向小批量中空塑料制品试制、工艺验证场景使用，区别于量产型全自动滚塑设备，整体结构采用模块化铝型材搭建，无需复杂地基固定，可直接放置在常规试验工作台面上完成安装，适配实验室、小型打样车间的场地边界条件。从结构设计逻辑来看，装置采用双轴独立回转框架布局，外层方形框架负责水平方向的周向转动，内层嵌套的同结构框架负责垂直方向的回转运动，两个方向的转动通过侧边的同步带轮组实现传动比匹配，手动摇柄输入的动力经带轮传递后，可带动安装在内层框架上的模具实现两个维度的匀速旋转，保证模腔内的熔融塑料原料能够在离心力与重力的共同作用下，均匀附着在模具内壁，避免出现壁厚不均、局部缺料的成型缺陷。框架的所有连接节点均采用快装式角件与T型螺栓锁紧，可根据试验用模具的外形尺寸灵活调整内层框架的安装间距，适配不同规格的小型中空件模塑需求，比如小型储液壶、玩具壳体、异形中空包装件的打样作业都可通过调整框架夹持范围完成适配。装置侧边的立式支撑柱预留了多组安装孔位，可根据模具重量调整框架的安装高度，避免转动过程中框架底部与支撑底座发生运动干涉，支撑底座采用横向双铝型材拼接结构，底部可加装脚轮或固定脚垫，兼顾移动灵活性与运行稳定性。在实际工艺应用中，该装置可配合外置加热烘箱使用，将装填好原料的模具夹持固定在内层框架后，整体送入加热区间，手动驱动双轴转动完成原料熔融涂覆过程，随后移出加热区保持转动状态直至冷却定型，整套流程无需复杂的电控系统接入，对于工艺研发阶段的参数摸索、小批量定制件生产有较强的适配性，结构上没有冗余的复杂传动部件，日常维护仅需定期检查同步带张紧度、连接螺栓锁紧状态即可，维护成本远低于量产型自动化滚塑设备。设计过程中特意将手动驱动端设置在装置侧方的安全操作区，操作人员摇动摇柄时不会与回转框架发生接触，所有转动副位置均加装了限位挡圈，避免框架转动过程中出现轴向窜动，铝型材框架的自身重量较轻，整体转动惯量控制在手动操作可承受的范围内，长时间操作也不会产生过大的劳动负荷。
