十型腔冷室机铝合金压铸模具结构

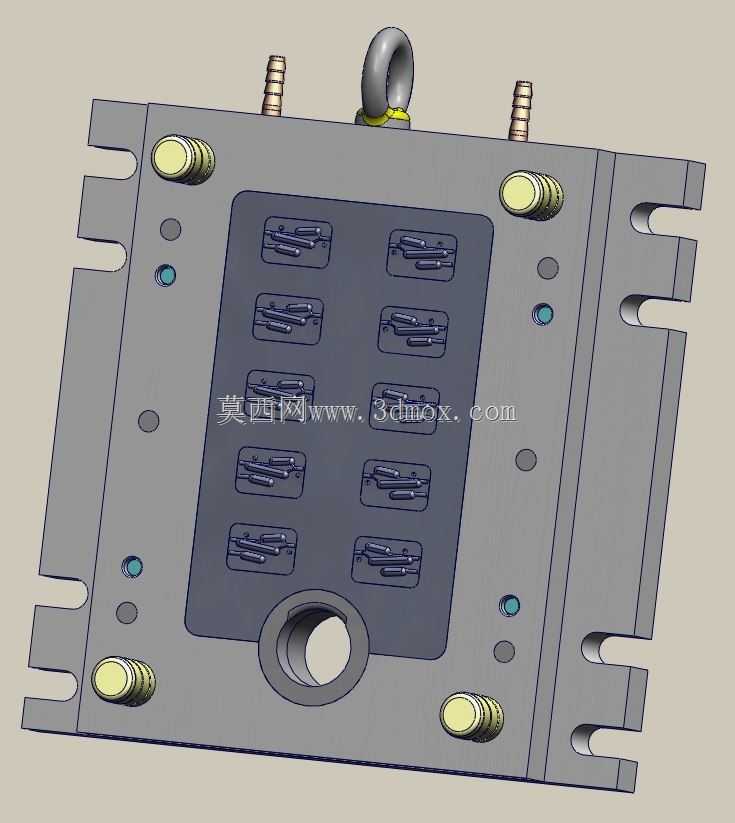

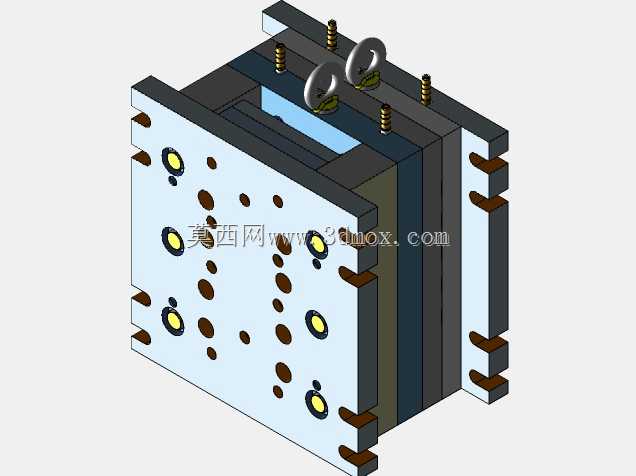

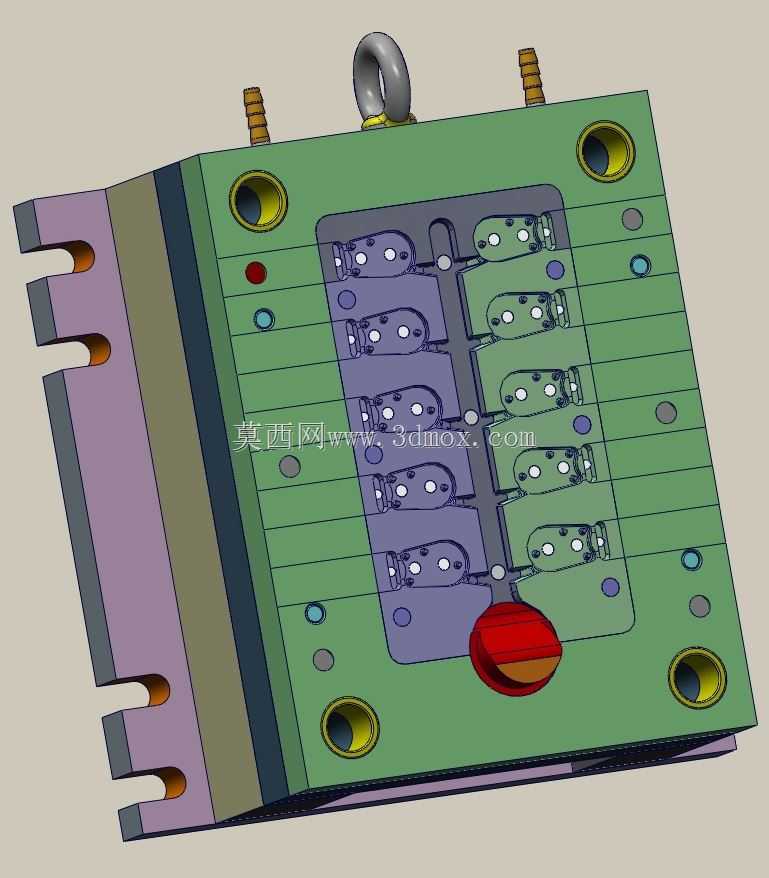

这套模具针对铝合金压铸件的批量生产需求设计，适配冷室压铸机的安装与作业参数，采用一模十腔的排布方案，能够在单次压铸循环中完成十件同规格铝合金零件的成型，大幅提升单位时间内的产出效率，适配消费电子配件、小型五金结构件等领域的大批量零件生产场景，这类场景往往对零件的成型一致性、生产节拍有较高要求，多型腔结构能有效摊薄单件生产的能耗与人工成本。从结构布局来看，模具的浇注系统采用平衡式流道设计，主浇道设置在模具中心位置，向两侧对称分流至各个型腔，确保金属液在充型过程中能够以相近的速度、压力填充每一个型腔，避免个别型腔出现充型不足、冷隔、气孔等压铸缺陷，流道的转角位置均做了圆弧过渡处理，减少金属液流动过程中的阻力与卷气风险。模具的成型部分采用镶拼式结构，型腔镶块单独加工后嵌入模架对应位置，既方便后续针对易磨损部位进行更换维护，也能在零件设计出现小范围迭代时，仅更换对应镶块即可适配新的产品结构，降低模具改造成本。模架上设置了多组导柱导套结构，分布在模架四角及靠近成型区域的位置，合模过程中能够提供精准的导向定位，避免合模错位导致的型腔啃伤、零件飞边超差问题，导柱导套配合段预留了足够的长度，确保在合模初始阶段就进入导向状态，保障合模精度。冷却系统采用直通式水路与点冷相结合的布置方式，在浇口套、分流锥等热节集中的位置设置单独的点冷回路，在型腔镶块周边布置循环水路，通过控制冷却水流速与流向，让模具各个区域在生产过程中保持相对均匀的温度场，既可以缩短压铸件的冷却定型时间，加快生产节拍，也能避免局部温度过高导致的铸件粘模、缩孔缺陷，同时减少模具因冷热不均产生的热疲劳裂纹，延长模具使用寿命。模具侧面设置了多组锁紧楔结构，在压射充型的高压状态下，能够承受足够的锁模力，避免分型面胀开导致的飞边问题，吊环孔的位置经过重心核算，方便模具在吊装上机时保持平衡，避免吊装过程中磕碰损坏成型面。顶出机构采用均匀分布的顶针布局，顶针位置避开零件的外观面与配合面，确保顶出过程中零件受力均匀，不会出现顶白、顶变形的问题，同时顶针的安装孔做了精准的公差配合，避免金属液窜入顶针孔导致的卡滞问题。整套模具的安装尺寸匹配常规冷室压铸机的哥林柱间距、模厚调节范围，上机时无需额外加装过渡垫板，能够快速完成装夹调试，适配多数中小吨位冷室压铸机的生产作业需求。
