不锈钢排气合并收集器铸造模具结构

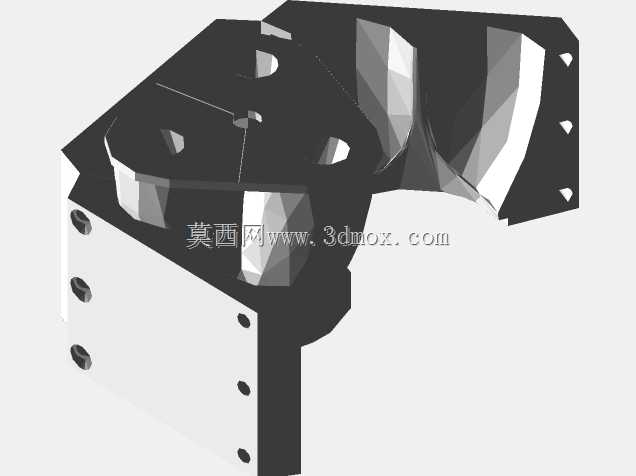

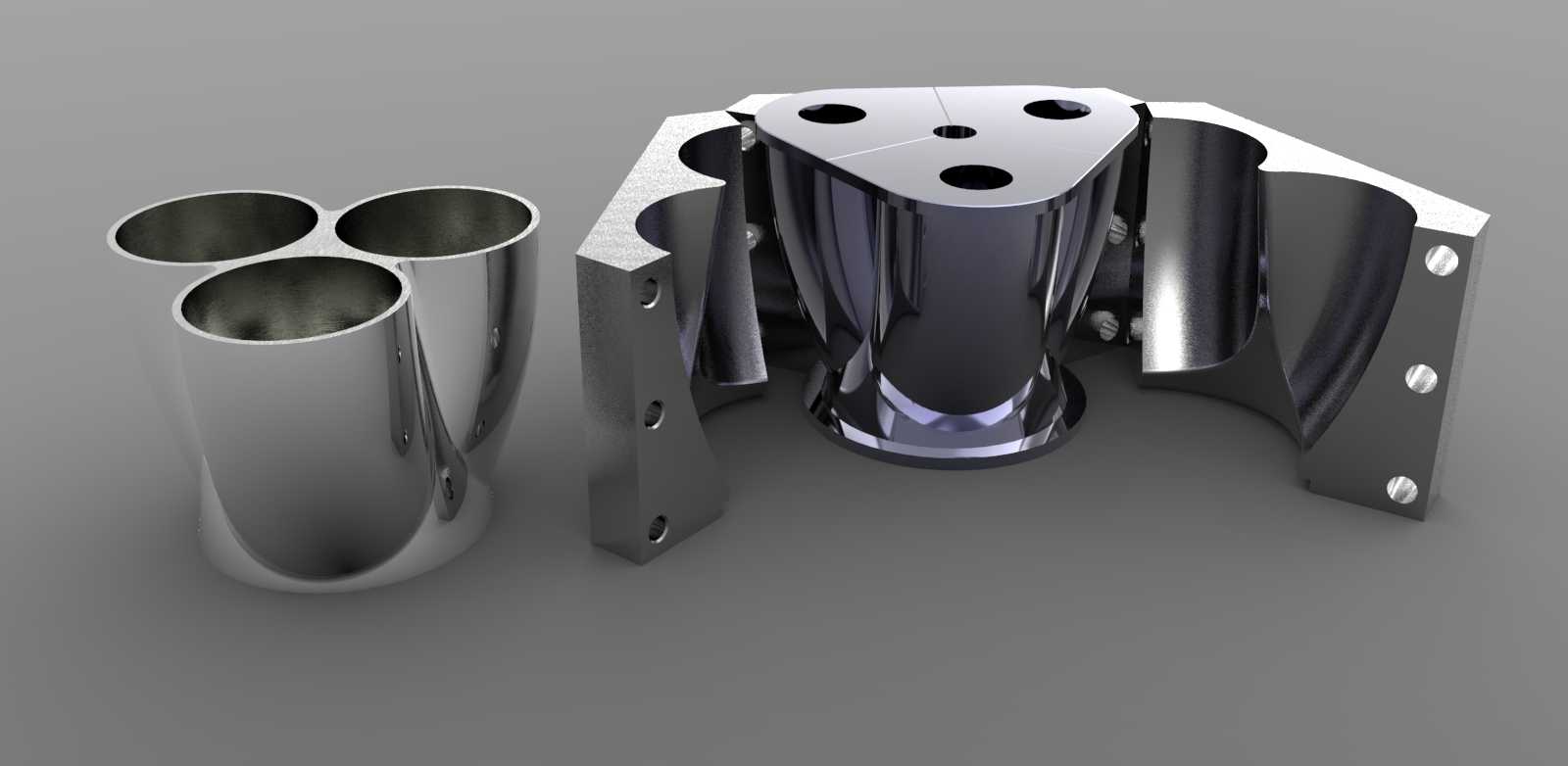

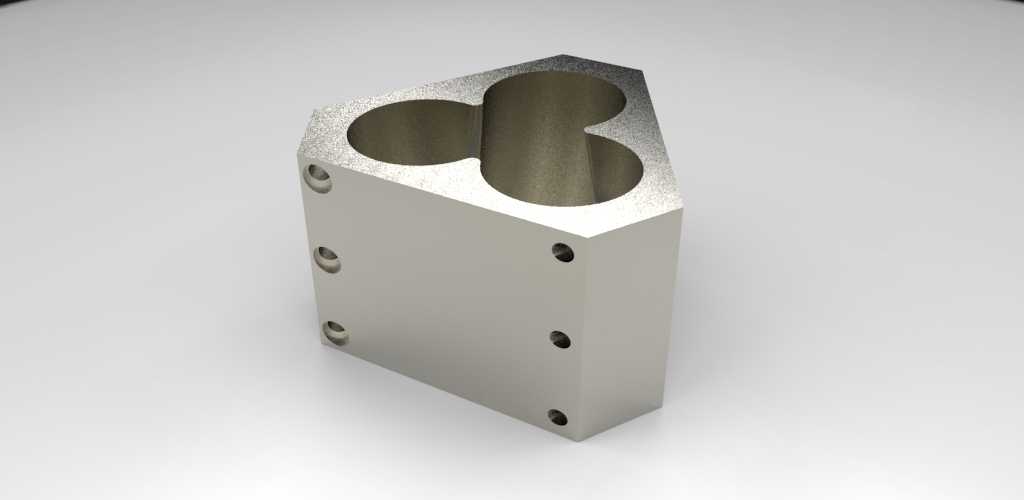

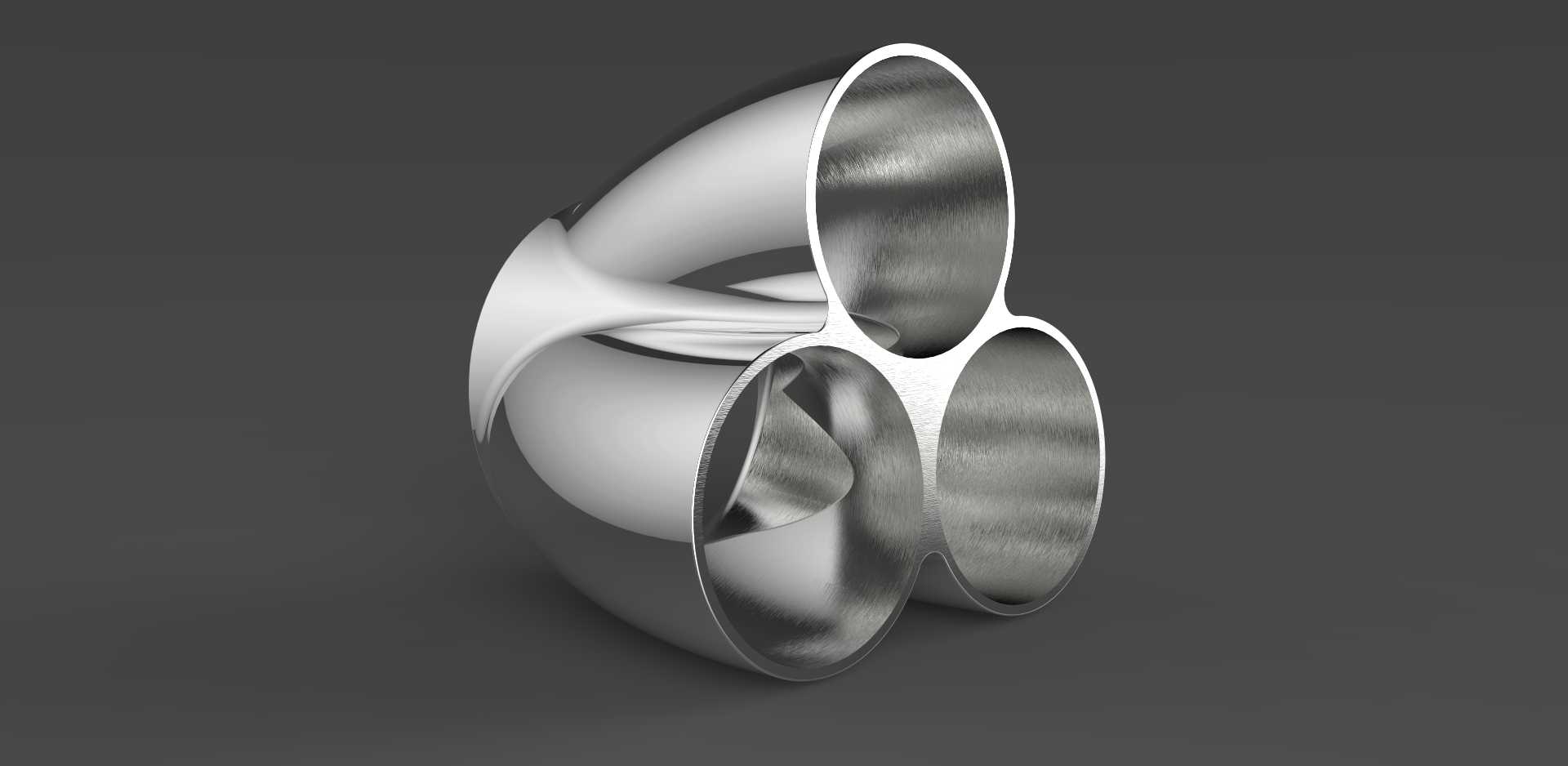

这套模具面向赛车排气系统零部件的量产铸造场景，核心用于成型不锈钢材质的排气合并收集器，这类部件是多缸赛车排气系统的核心导流构件，需要将多个气缸排出的高温废气顺畅汇流后送入后续排气尾段，直接影响发动机排气回压控制与动力输出表现。从结构设计来看，模具采用哈夫式对开分型结构，模腔曲面完全匹配排气收集器的异形流道形态，三个独立的圆柱入料腔对应三缸排气的入口端，汇流段的曲面过渡经过流道顺滑处理，避免铸造过程中出现金属液卷气、冷隔缺陷，同时保证成型后的零件内壁光滑，降低排气气流的沿程阻力。模具的合模定位依靠侧边分布的多个定位销与紧固螺栓实现，合模后分型面贴合精度控制在微米级，防止不锈钢液高压充型时出现飞边毛刺，减少后续铸件的打磨修整工作量。模具外侧的安装基准面做了平面度强化处理，可直接适配常规压铸机的模架安装位，安装边界的孔位间距符合通用铸造设备的装夹标准，无需额外定制转接工装即可上机使用。设计过程中重点考虑了不锈钢铸造的热胀冷缩特性，模腔尺寸预留了精准的收缩余量，保证成型后的收集器各端口尺寸公差满足后续焊接装配的要求，三个入口端的中心距与发动机排气歧管的安装孔位完全匹配，汇流出口的管径尺寸可直接对接排气中段的连接法兰。模腔的表面做了耐高温涂层处理，可承受不锈钢液充型时的近千度高温冲击，延长模具的连续生产使用寿命，分型面的排气槽设置在流道末端，可快速排出充型过程中模腔内的空气，避免铸件内部出现气孔缺陷，提升零件的结构强度与气密性，满足排气系统高温高压工况下的使用要求。
