可参数化调整的UNC美制粗牙螺纹生成工具

在非标自动化设备、精密仪器装配、出口型机械产品的结构设计环节，美制统一粗牙螺纹（UNC）的应用场景十分广泛，小到电子设备的机箱紧固螺钉，大到液压管路的连接螺柱、工程机械的外露紧固件，都常能见到UNC螺纹的身影。不少设计人员在调用常规三维软件自带的标准件库时，经常会遇到库内螺纹仅做示意化纹理处理的问题——这类示意螺纹没有真实的螺旋扫掠切除特征，既无法直接用于后续的干涉检查、装配间隙校核，导出工程图时也没法生成符合规范的螺纹标注，更没法根据实际设计需求调整螺纹长度、螺距偏差、收尾段长度这类细节参数，遇到非标准长度的螺柱、带退刀槽的螺钉这类定制化需求时，往往需要从零开始重建螺纹特征，重复工作量极大。

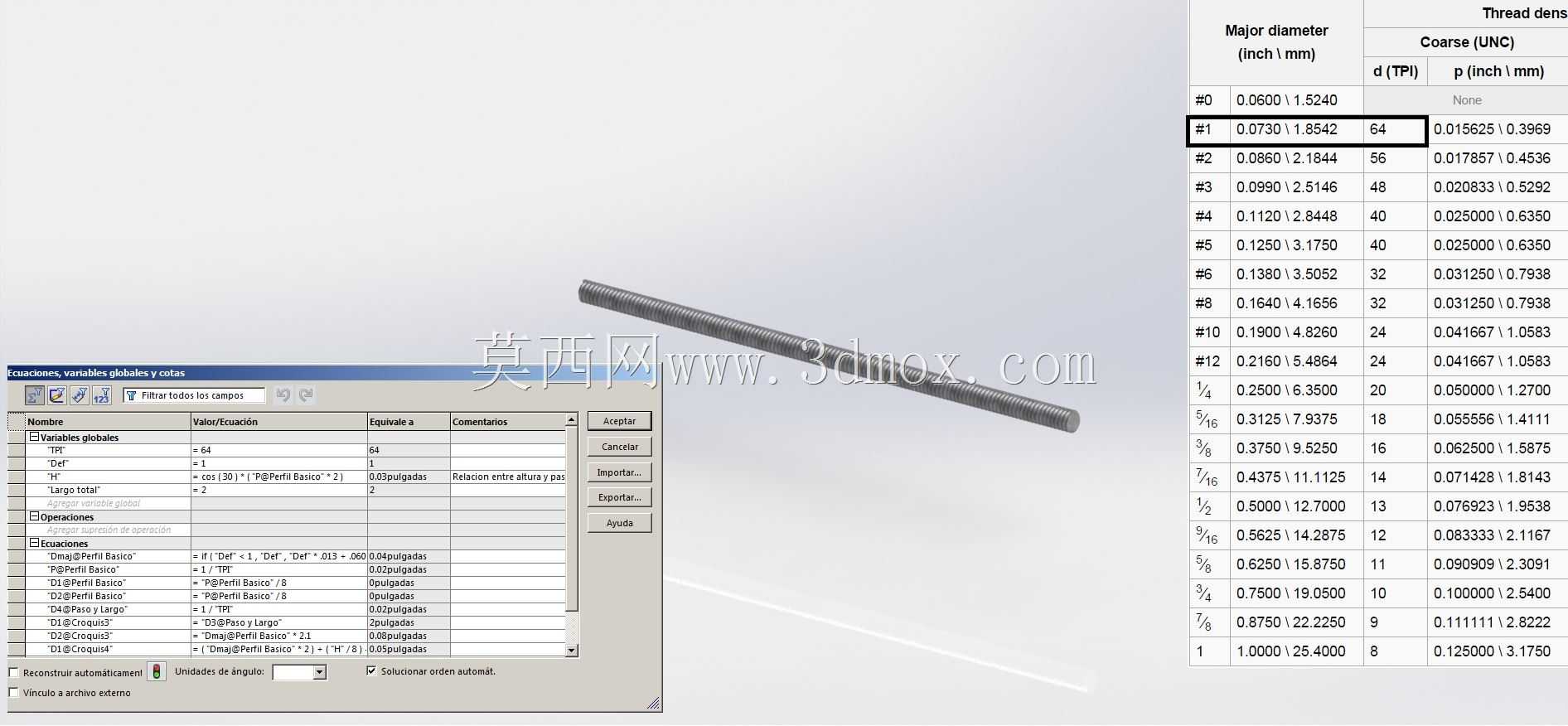

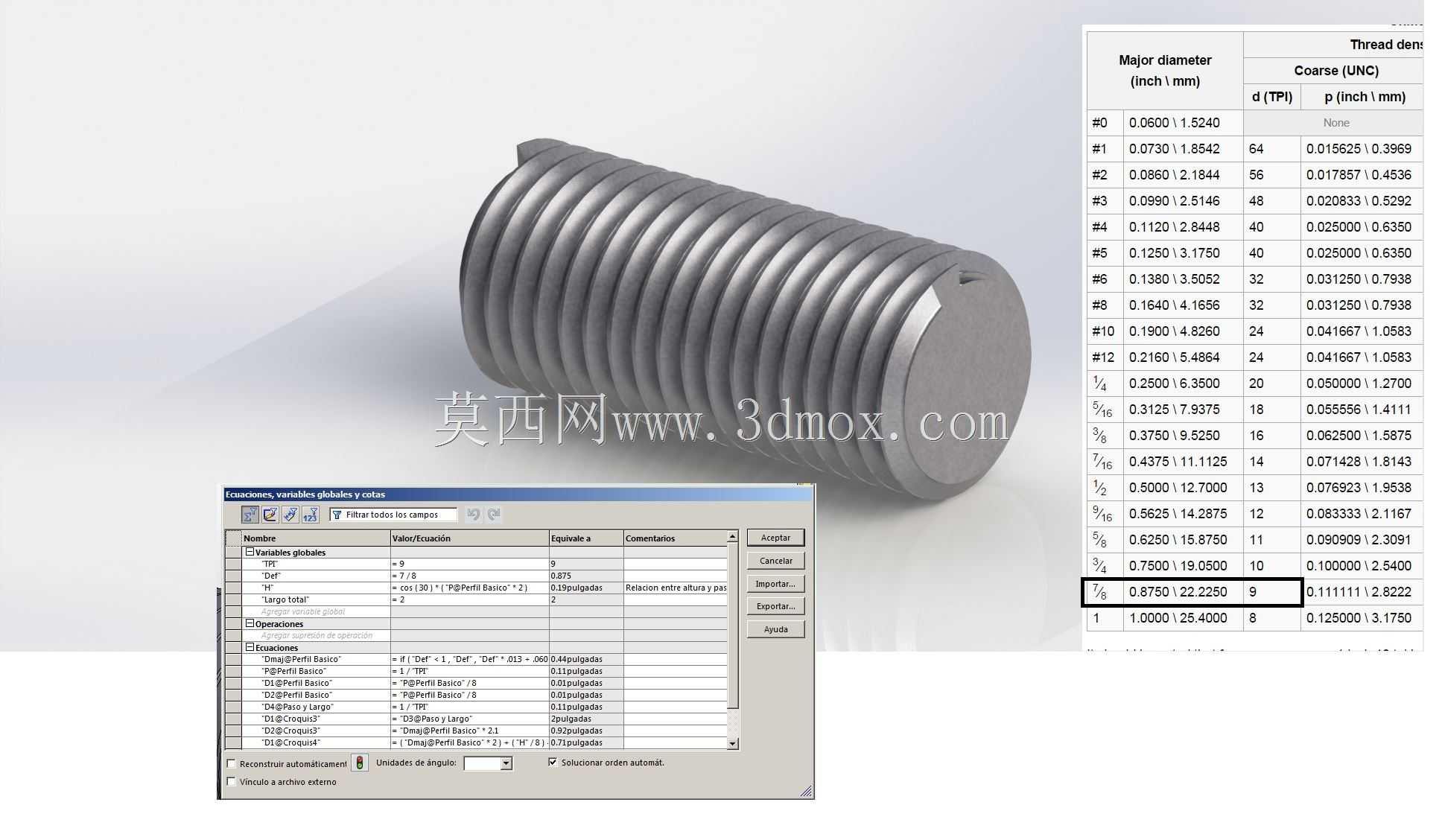

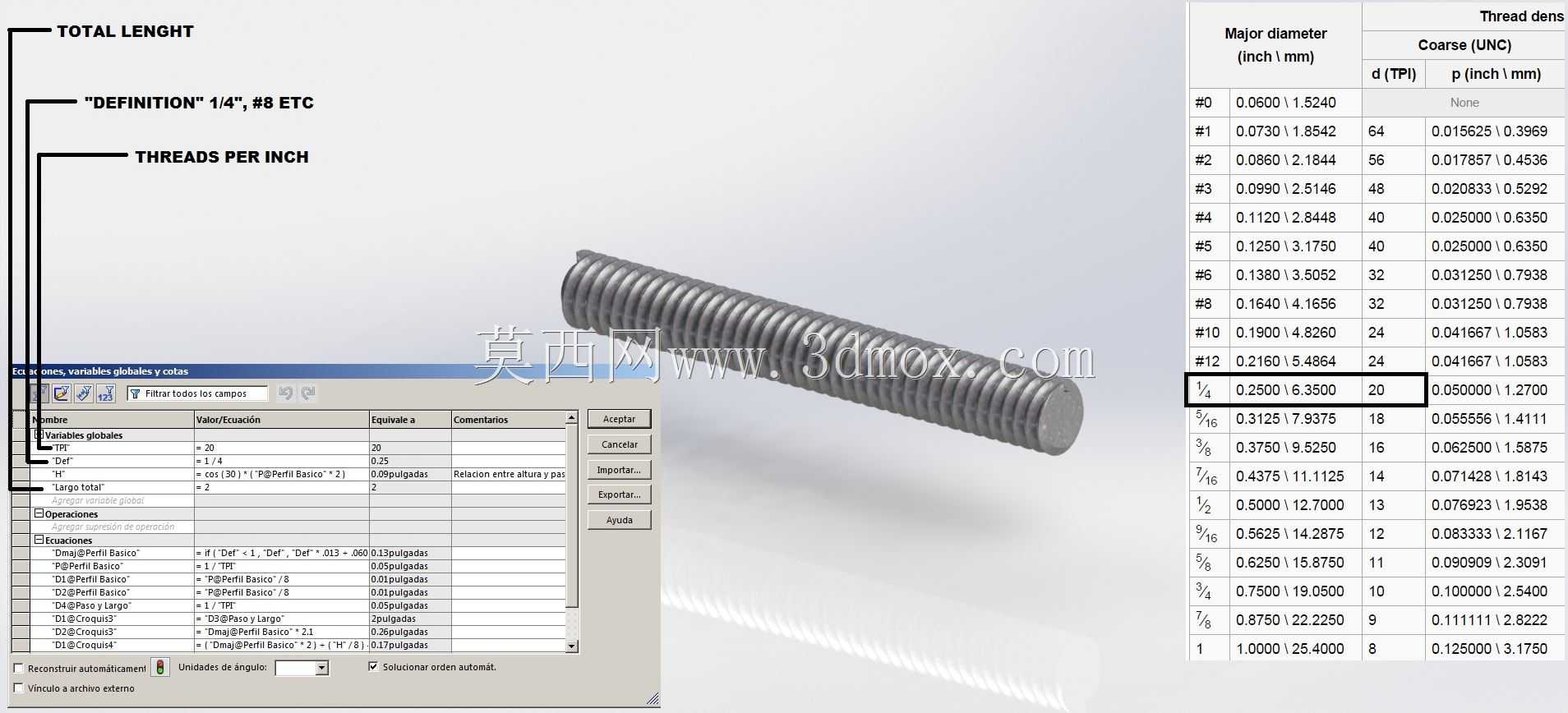

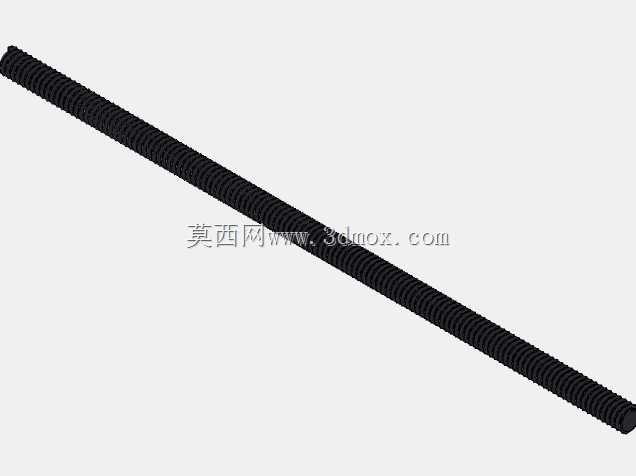

这款螺纹生成工具的设计逻辑完全贴合一线机械设计的实际建模习惯，核心通过三个可自定义的驱动变量完成全参数化控制：分别对应螺纹公称直径、有效螺纹长度、螺距匹配值，使用者只需要输入对应参数，就能自动生成带有真实螺旋牙型的实体螺纹特征，不需要手动绘制螺旋线、扫描轮廓、做布尔切除这类重复操作。生成的螺纹牙型严格符合UNC螺纹的标准牙型角、牙高公差要求，收尾段自然过渡，没有常规建模时容易出现的特征报错、牙型断裂问题，不管是做装配仿真时的螺纹啮合动画，还是做有限元分析时的螺纹牙受力仿真，或是导出加工图纸时的细节标注，都能直接使用，不需要二次修整。

从安装适配边界来看，生成的螺纹特征可以直接和各类轴类、柱类基体特征合并，不管是外螺纹的螺钉、螺柱，还是后续拓展生成内螺纹的螺纹孔，都能通过调整参数快速适配，不需要考虑特征兼容性问题。在做设备整体装配时，真实的螺纹特征可以精准校核螺纹啮合段的长度是否满足连接强度要求，避免出现示意螺纹下看起来装配到位、实际生产时螺纹啮合长度不足导致的连接失效问题；在做零部件出图时，生成的实体螺纹可以自动识别特征生成对应的螺纹标注，不需要手动添加注释，减少出图时的标注错误率。

对于经常接触美标设备设计、外贸类机械产品开发的结构工程师来说，这类参数化生成工具可以大幅减少标准件建模的重复劳动，把更多精力放在结构优化、强度校核这类核心设计环节，不用在重复的螺纹建模上耗费时间。同时生成的模型特征树保留完整的参数关联，后续如果需要调整螺纹规格，只需要修改对应参数就能自动更新整个模型，不需要删除特征重新建模，适配设计迭代过程中频繁调整参数的工作节奏。
