镂空承力立方框架轻量化结构件

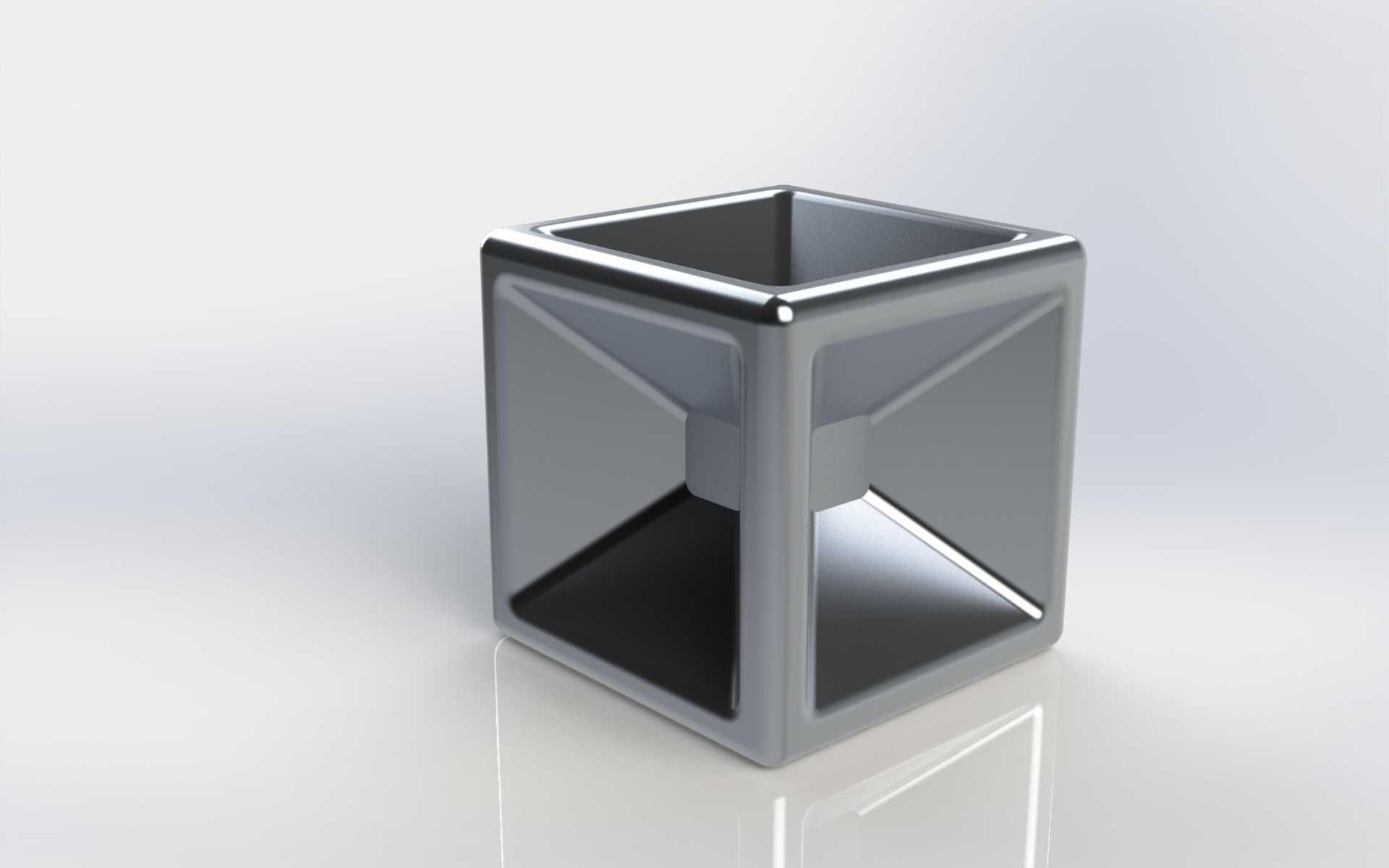

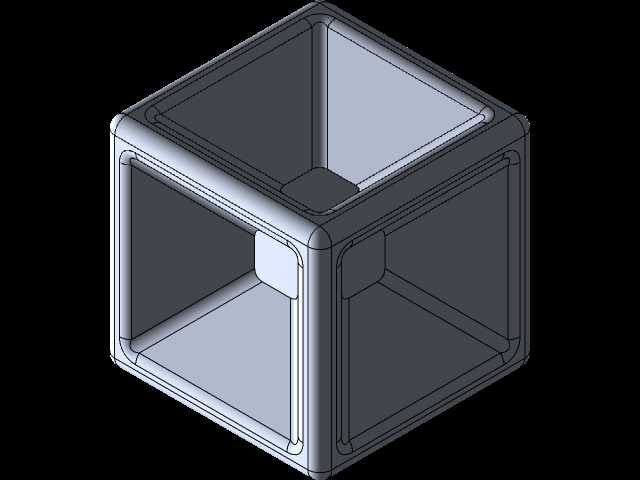

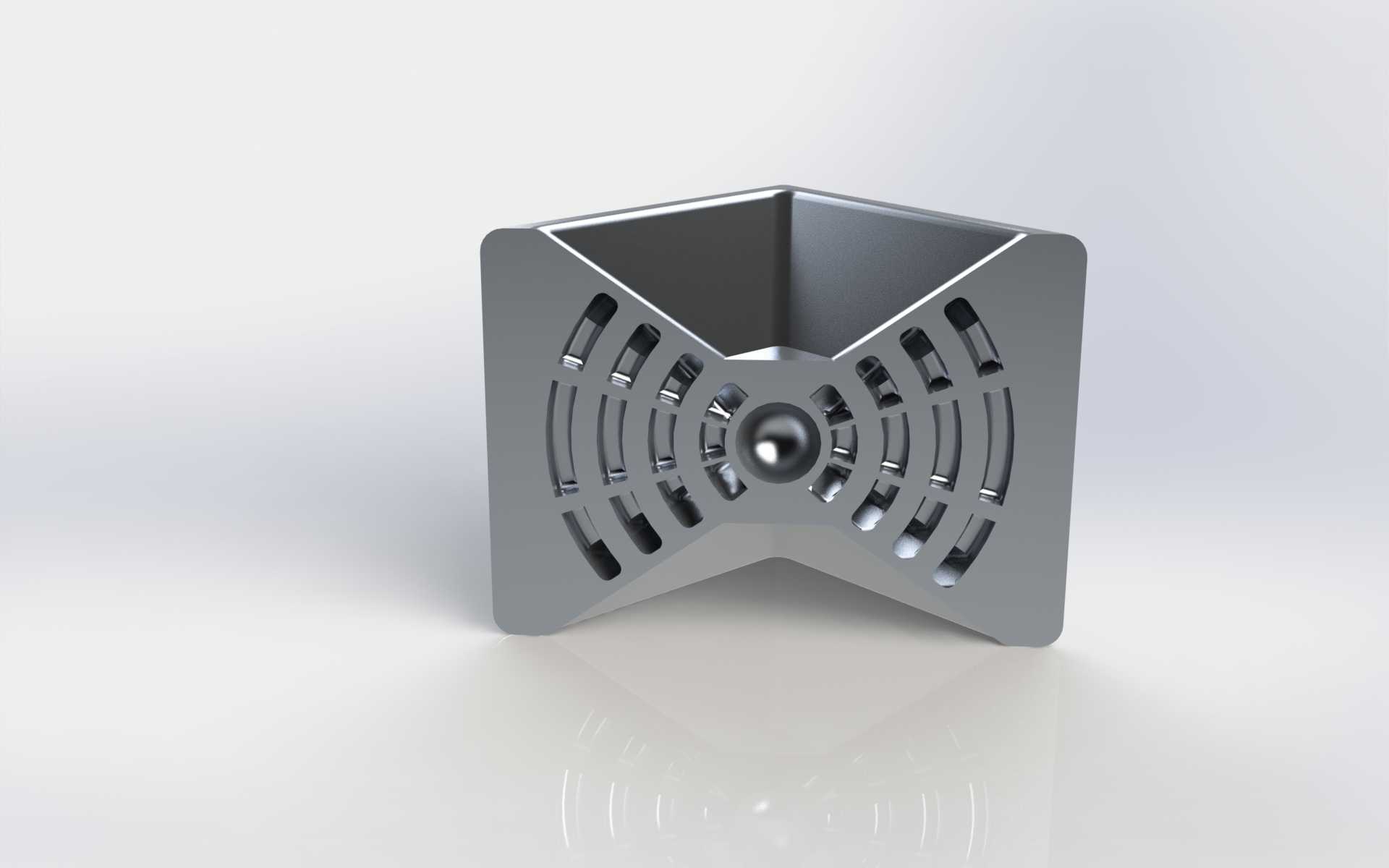

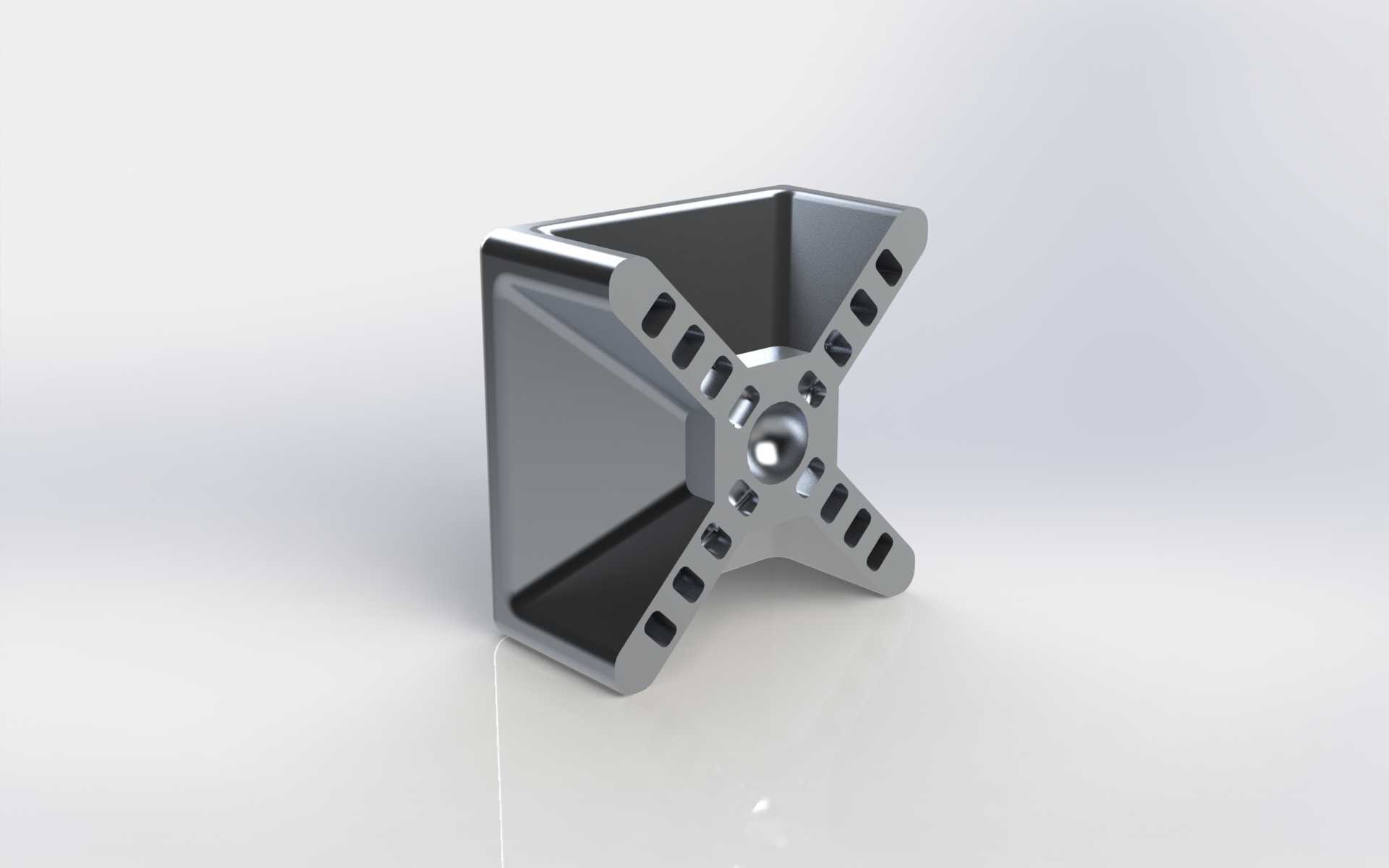

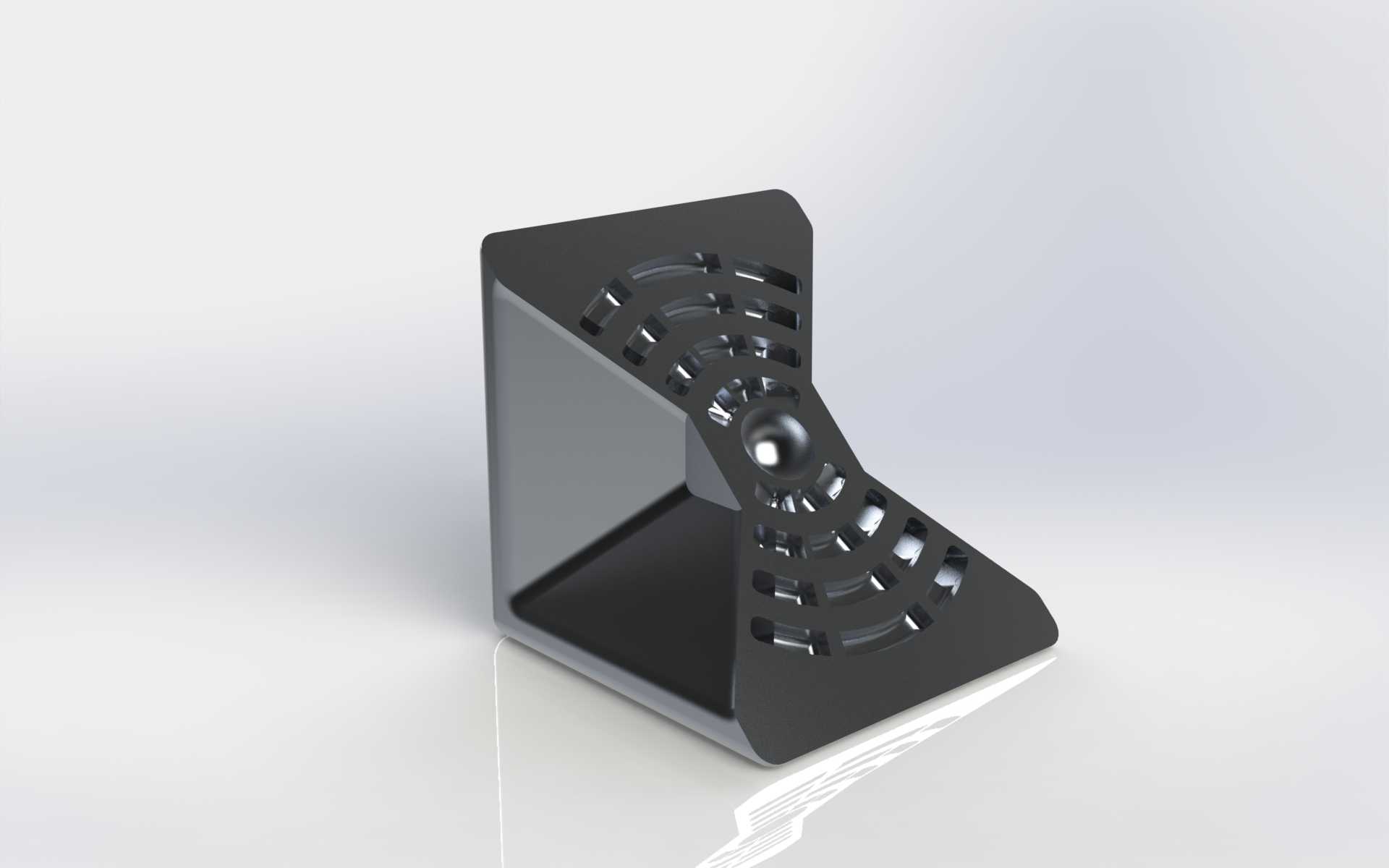

　　在做结构轻量化方案验证时，这类立方镂空框架常被用作拓扑优化的基准试样，也可作为教学演示件、桌面承重支座或者小型工装的基体模块。拿到这个几何体首先要明确它的使用边界：外轮廓为正六面体，六个面均做了内凹锥形通腔设计，相邻面的腔壁在立方体中心区域交汇，仅保留外框棱边和中心交汇的实体段，整体没有多余的外伸特征，安装时可直接以立方体的六个外平面作为定位基准，底面可贴合工作台面，侧面可通过压板、卡爪或者粘接方式固定，不需要额外设计复杂的安装接口。

　　从受力逻辑来看，这种结构的设计出发点非常明确：常规实心立方体在承受多向压载荷时，材料大量集中在内部低应力区域，尖角位置反而容易出现应力集中，既浪费材料也不利于载荷传递。该结构把六个面的材料向外侧棱边收拢，棱边采用圆角过渡，完全消除了内外轮廓的尖锐转角，载荷从任意一个外端面输入时，都会沿着四周的框边向相邻面分流，再通过中心的交汇实体段传递到对侧支撑面，三角形的内凹腔壁自然形成斜向支撑筋，对应立方体对角线方向的压载、剪切载荷都能形成稳定的传力路径。

　　实际工程中这类结构的应用场景并不局限于演示：在小型检测设备里，它可以作为传感器的安装基座，六个面都能拓展安装孔位，中空的腔体还可以走线、容纳小型接线端子；在3D打印或者铸造工艺验证环节，这种带大角度内凹面、等壁厚特征的试样，可以直接用来检验成型过程中是否会出现壁厚不均、脱模卡滞、支撑残留的问题；做有限元分析练习时，它也是非常典型的拓扑优化对标案例，工程师可以对比实心块和该镂空结构的应力云图，直观看到材料移除后应力分布的变化，验证“把材料布置在载荷传递路径上”这一设计原则的实际效果。

　　建模过程中需要重点控制几个细节：首先是所有棱边的圆角半径要保持一致，外棱的圆角不能过小，否则压载时边角会出现局部压溃，内腔交汇位置的过渡圆角也要同步处理，避免斜筋和中心实体交接处出现应力突变；其次是六个内凹锥腔的锥度要统一，锥面斜度既要保证成型时的拔模角度，也要让斜壁的厚度和外框边的壁厚保持接近，避免出现局部薄壁区域；中心交汇的实体段尺寸不能过小，它是六个方向斜筋的共同连接节点，若节点截面太小，多向受载时会先于框边发生失效。

　　尺寸规划阶段可以先按基准立方体外廓设定边长，再根据所选工艺调整壁厚：如果采用机加工方式制作，需要考虑刀具从端面进刀加工内锥腔的可达性，锥腔最小端的开口尺寸要大于所用铣刀的直径，内部拐角处要预留刀具圆角；如果采用增材制造方式，壁厚可按材料成型最小壁厚的1.5到2倍设置，悬空的斜壁角度要大于设备的自支撑角度，减少额外支撑的添加；如果是铸造工艺，要注意内腔的拔模斜度和壁厚均匀性，避免金属冷却时出现缩孔。

　　和实心立方块相比，该结构的材料占比大幅降低，比刚度表现更优，镂空的腔体还能起到减重、通风、走线的作用，六个对称的面也让它具备完全的互换性，不需要区分安装方向，在模块化工装、轻量化支座、结构教学实验中都能直接复用。后续拓展时，还可以在六个外平面上预留螺纹孔、定位销孔，或者在外棱边上加装连接卡扣，就能把多个相同的立方框架拼接成更大的点阵承载结构，拓展用于小型设备机架、缓冲垫骨架等场景。
