带锥形螺旋切口的外螺纹传动构件

　　这类带连续锥形螺旋切口的外螺纹构件，最初是在重载进给机构的改造项目里被提出来的，常规三角螺纹或者梯形丝杠在承受轴向冲击载荷、同时需要周期性微量卸荷的工位上，很容易出现牙面局部应力集中、螺旋副卡滞的问题。我们在拆解失效样件的时候发现，普通完整螺纹牙在每一圈啮合的位置，接触应力沿着牙型侧面分布并不均匀，靠近牙顶的边缘位置往往先出现点蚀，后续扩展成整片的磨损带，最终导致进给间隙超差。

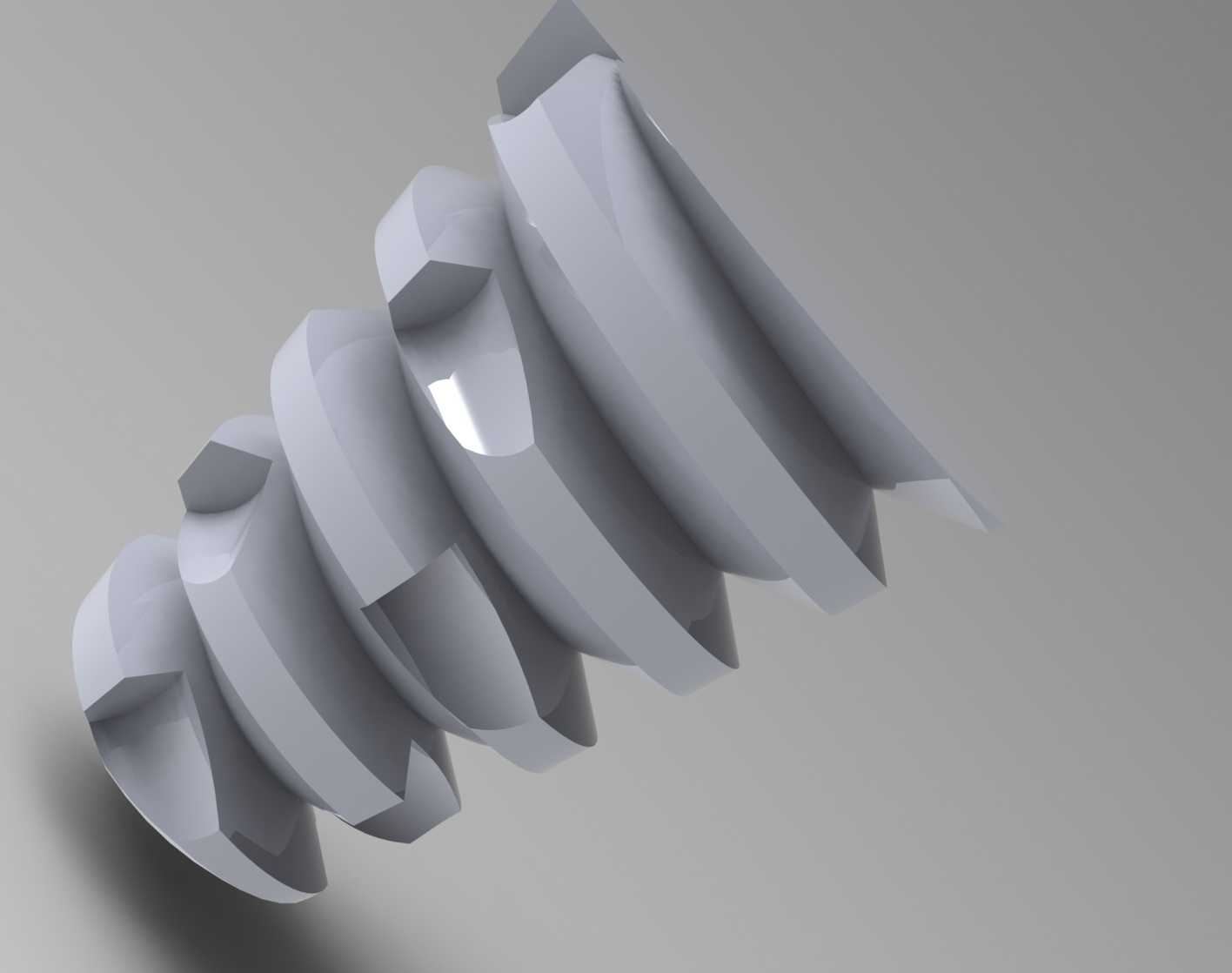

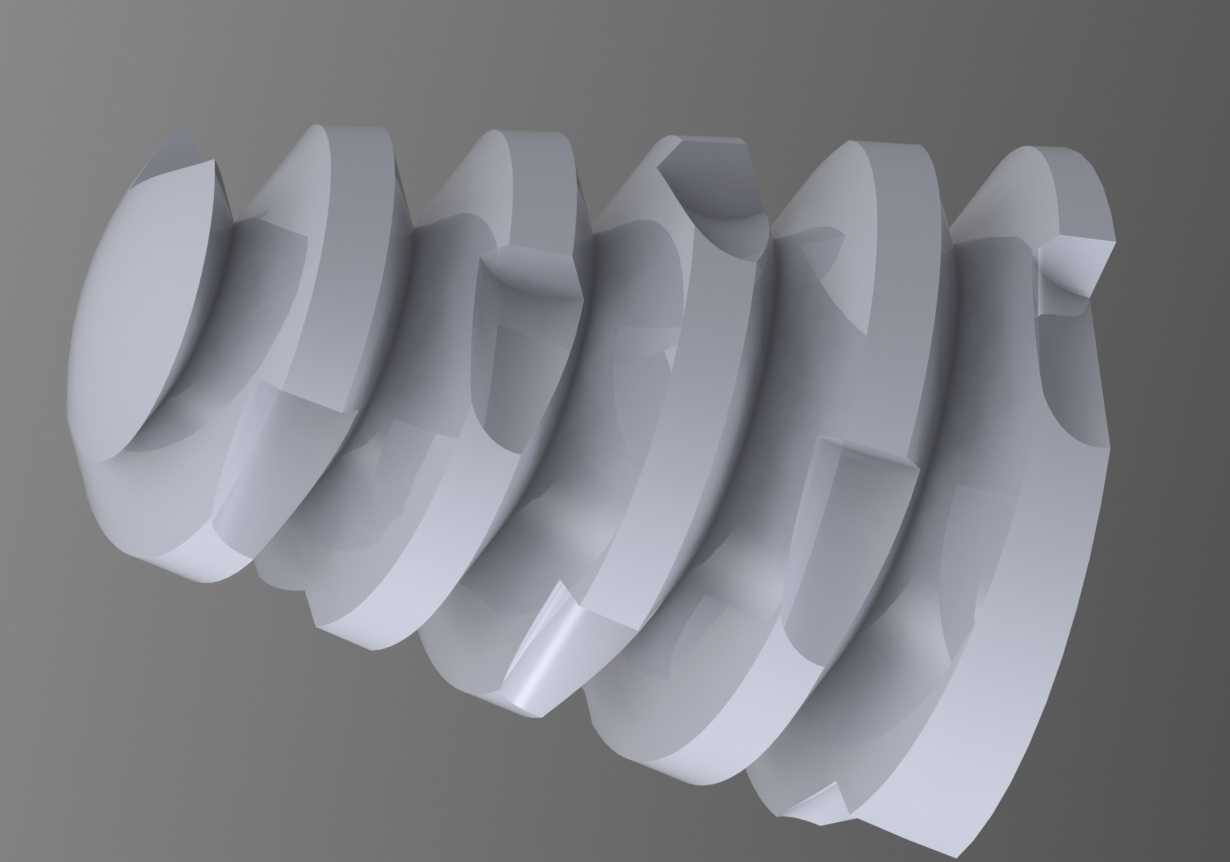

　　从结构特征上看，这个构件的基础基体是圆柱段外伸的多头外螺纹，每一圈螺旋牙的指定相位位置，都加工出了沿螺旋切线方向延伸的锥形凹切口，切口的锥面和螺纹牙的两个侧面做了平滑相切过渡，没有留下尖锐的棱边。这种结构最先落地的场景是轻工包装线的步进进给工位，原先的调节螺杆在频繁正反转、每次进给行程只有几毫米的工况下，螺旋副之间的润滑油膜很难保持，每一次反向冲击都会把啮合面之间的润滑脂挤出去，运行几千次之后就会出现扭矩陡增的情况。而这些均匀分布在螺旋牙上的锥形切口，首先起到的是储油容屑的作用：当螺杆在螺母内旋转的时候，啮合区被挤压的润滑脂会被推入锥形切口的空腔里，随着螺旋的转动，空腔转到非啮合侧的时候又会把润滑脂重新带回到牙面接触区，相当于在每一圈螺纹上都集成了微型储油槽，不需要额外在螺母上打油孔做强制润滑。

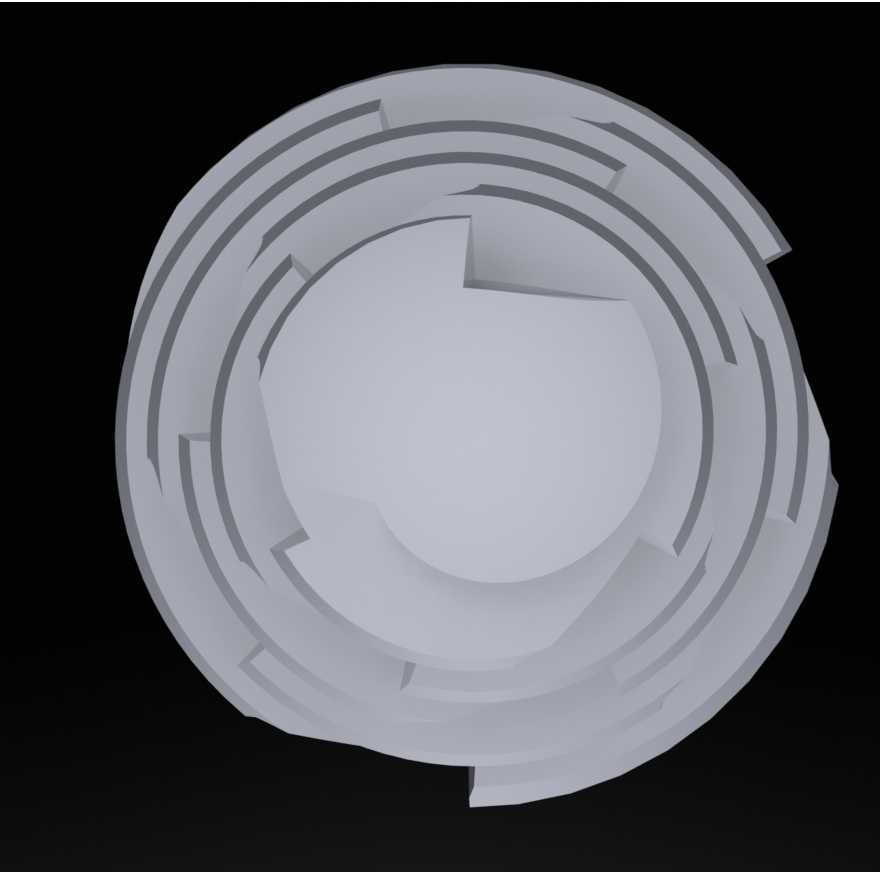

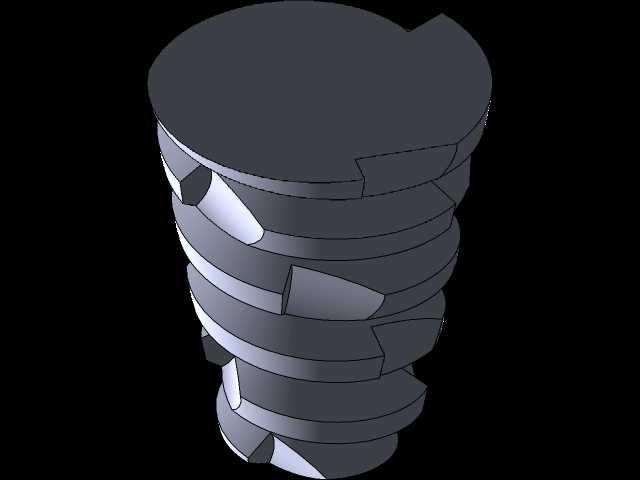

　　设计这类切口的时候，首先要划定的是安装边界尺寸：构件两端的光轴定位段要和配套轴承的内孔公差匹配，螺纹段的大径不能超出螺母的安装避让孔，切口的最大深度不能切到螺纹的牙根圆柱面，否则会大幅降低螺杆的扭转刚度。我们在建模阶段先扫掠出完整的梯形螺旋牙实体，再按照螺旋线的相位参数，每间隔固定的导程角位置放置一个锥形切除特征，切除特征的轴线和螺旋牙在该点的法向呈设定倾角，保证切出来的凹腔开口顺着螺旋旋向，既不会在旋合的时候和螺母牙发生干涉，又能让凹腔的容积在牙面接触时形成微小的负压，把周边的润滑脂吸附进来。

　　除了进给调节工位，这类结构也适配通讯设备的调谐螺杆场景，在射频腔体的调节机构里，螺杆转动的时候需要阻尼均匀、不能出现忽松忽紧的卡顿感，锥形螺旋切口可以在螺纹啮合的时候容纳微小的加工公差偏差，即便螺母和螺杆的同轴度存在少量安装误差，切口的让位空间也能避免牙面出现硬顶摩擦，转动全程的阻尼波动可以控制在很小的范围内。和普通在螺纹表面打径向孔的储油结构不同，这种沿螺旋走向分布的锥形切口不会在螺杆横截面上形成突然的截面突变，扭转力线在经过切口位置的时候，可以顺着锥面平滑绕流，不会在孔边产生高应力集中，构件的抗疲劳寿命比径向钻孔的方案高出不少。

　　建模过程中需要特别注意螺旋切口和螺纹牙型的相贯线处理，不能出现零厚度的碎面，每一处切口的边缘都要保留均匀的壁厚，在做装配干涉检查的时候，要模拟螺杆全行程移动的所有相位，确认螺母的牙型在任何转动角度都不会切入切口的非配合区域，同时还要校核螺纹段的轴向承载面积，扣除所有切口占据的牙面接触区域之后，剩余的啮合接触面积仍然要满足额定轴向载荷下的比压要求，避免出现牙面压溃的情况。这类构件不需要额外加装密封或者润滑附件，就能在长期间歇运动的工位上保持稳定的运行状态，非常适合空间紧凑、维护频次低的传动调节场景。
