小型双柱式2.5吨气压冲压设备结构

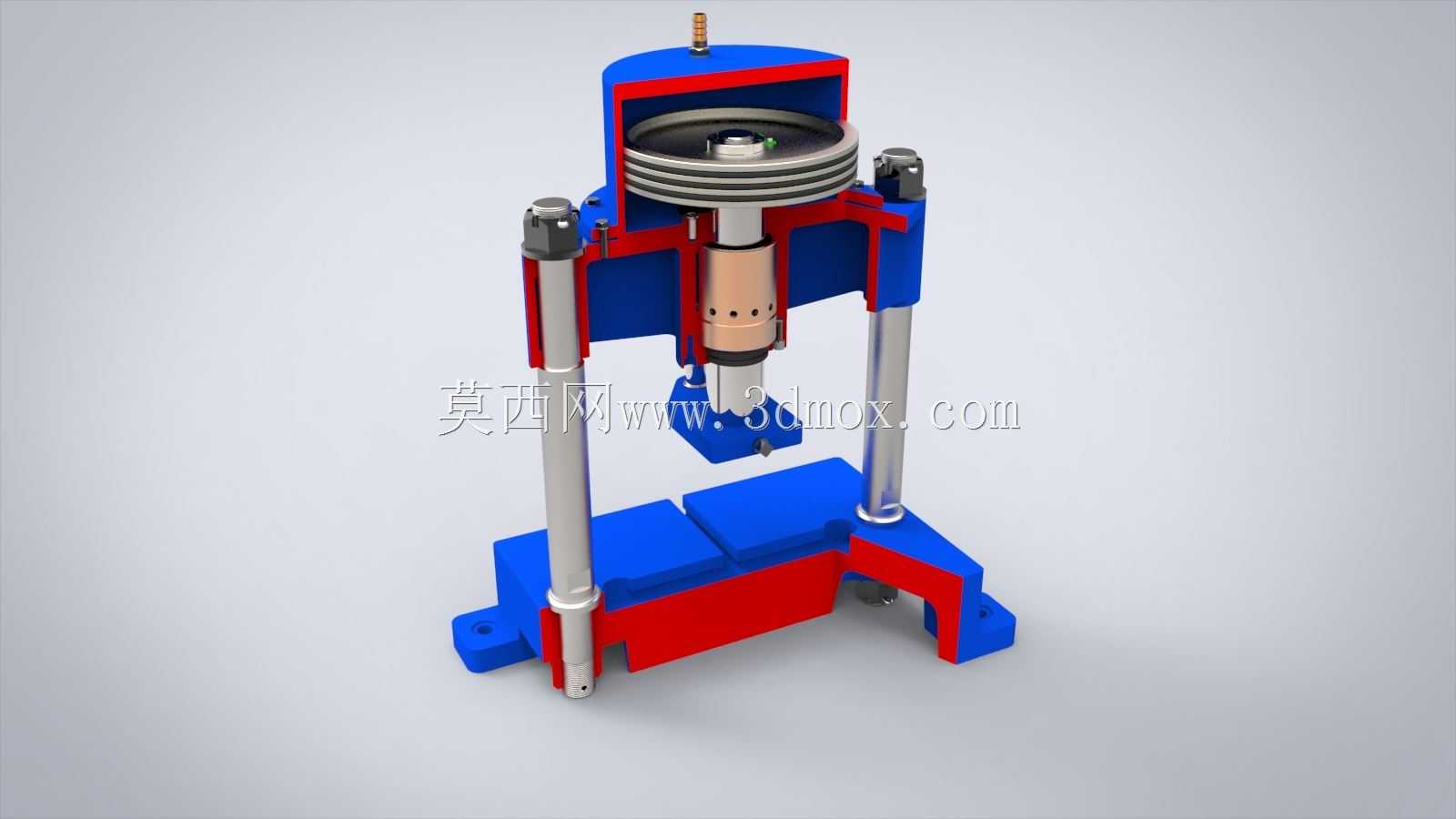

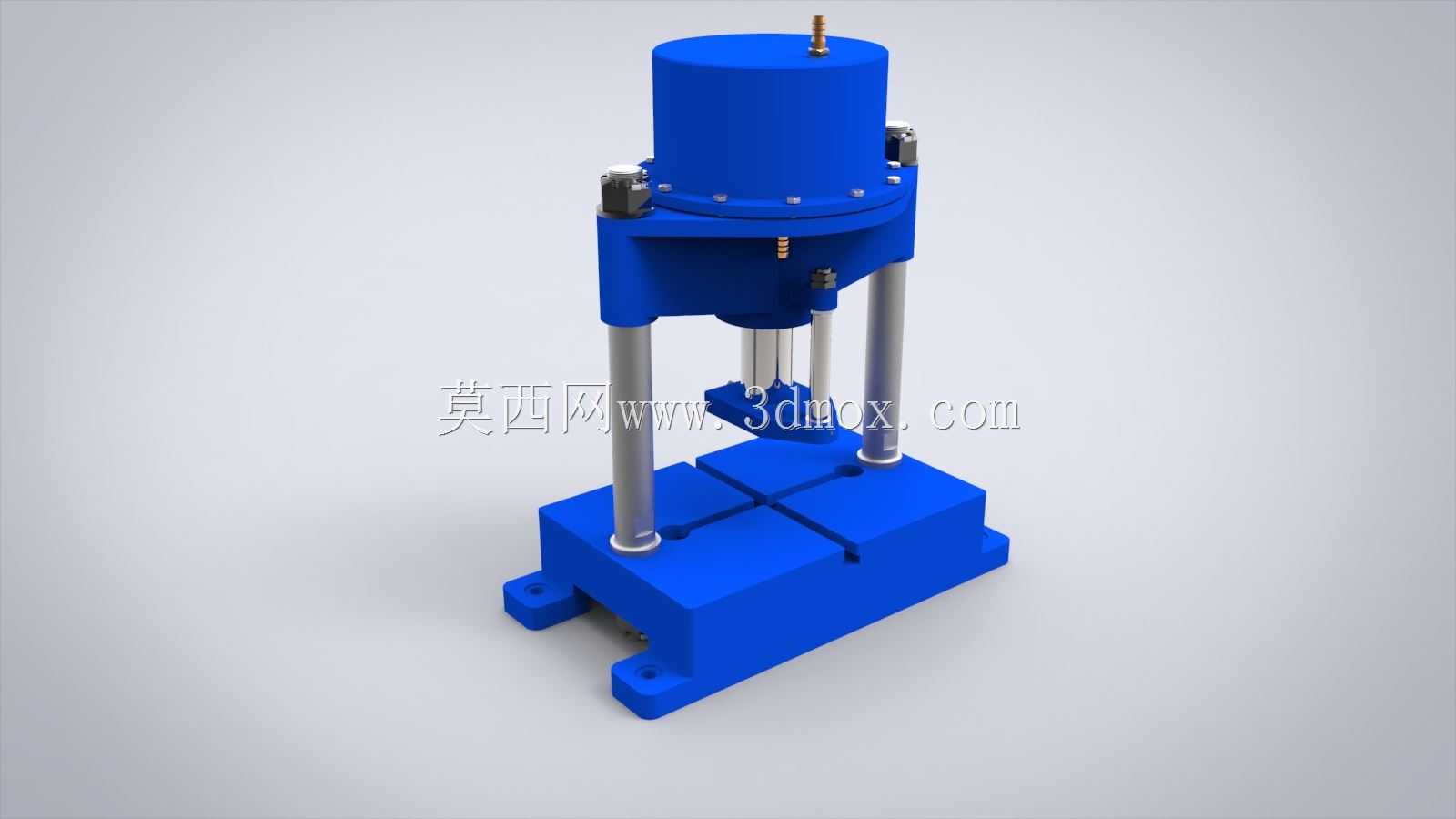

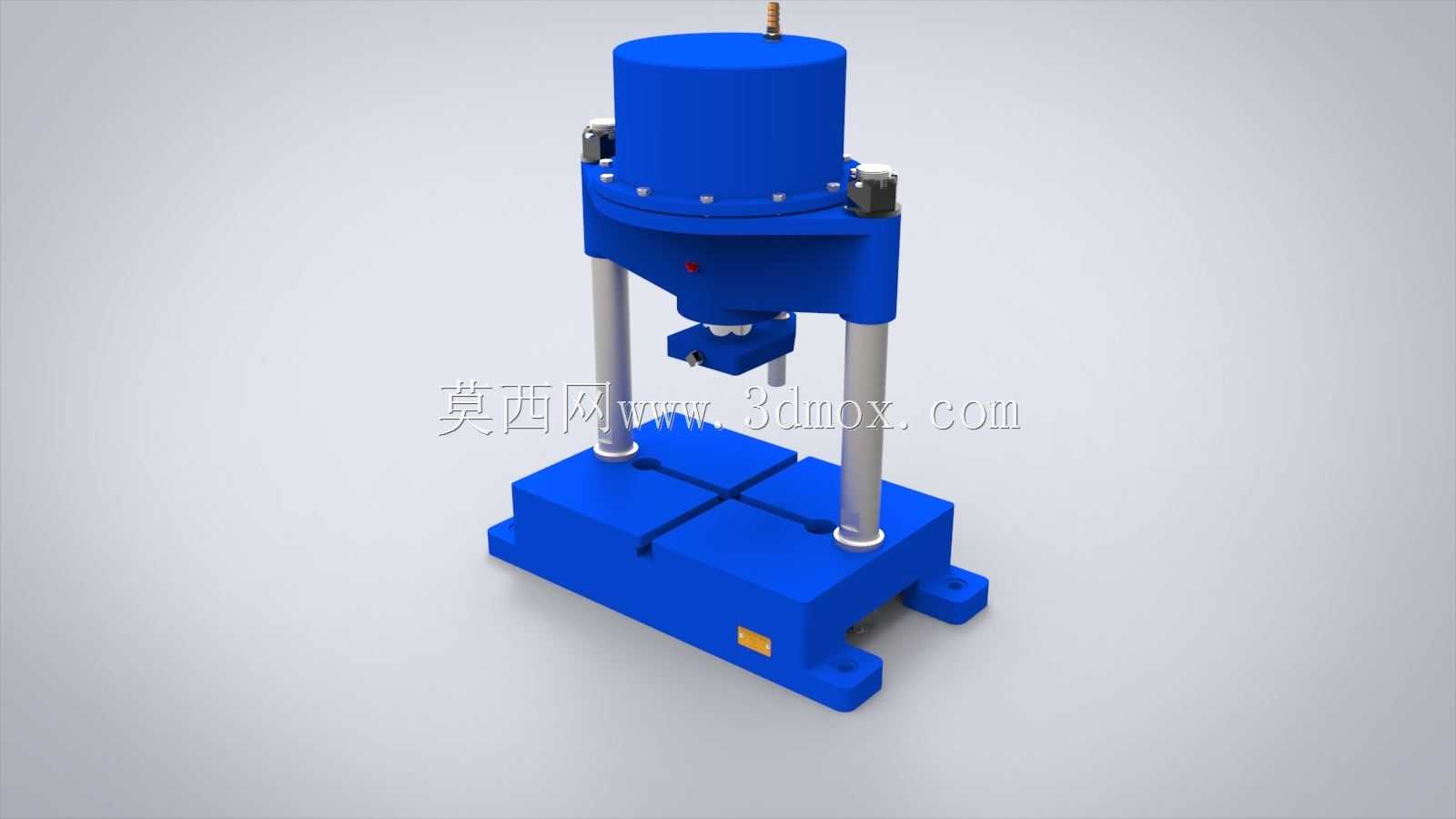

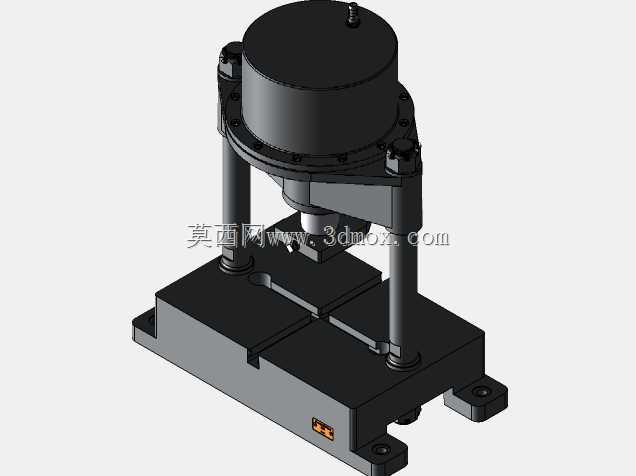

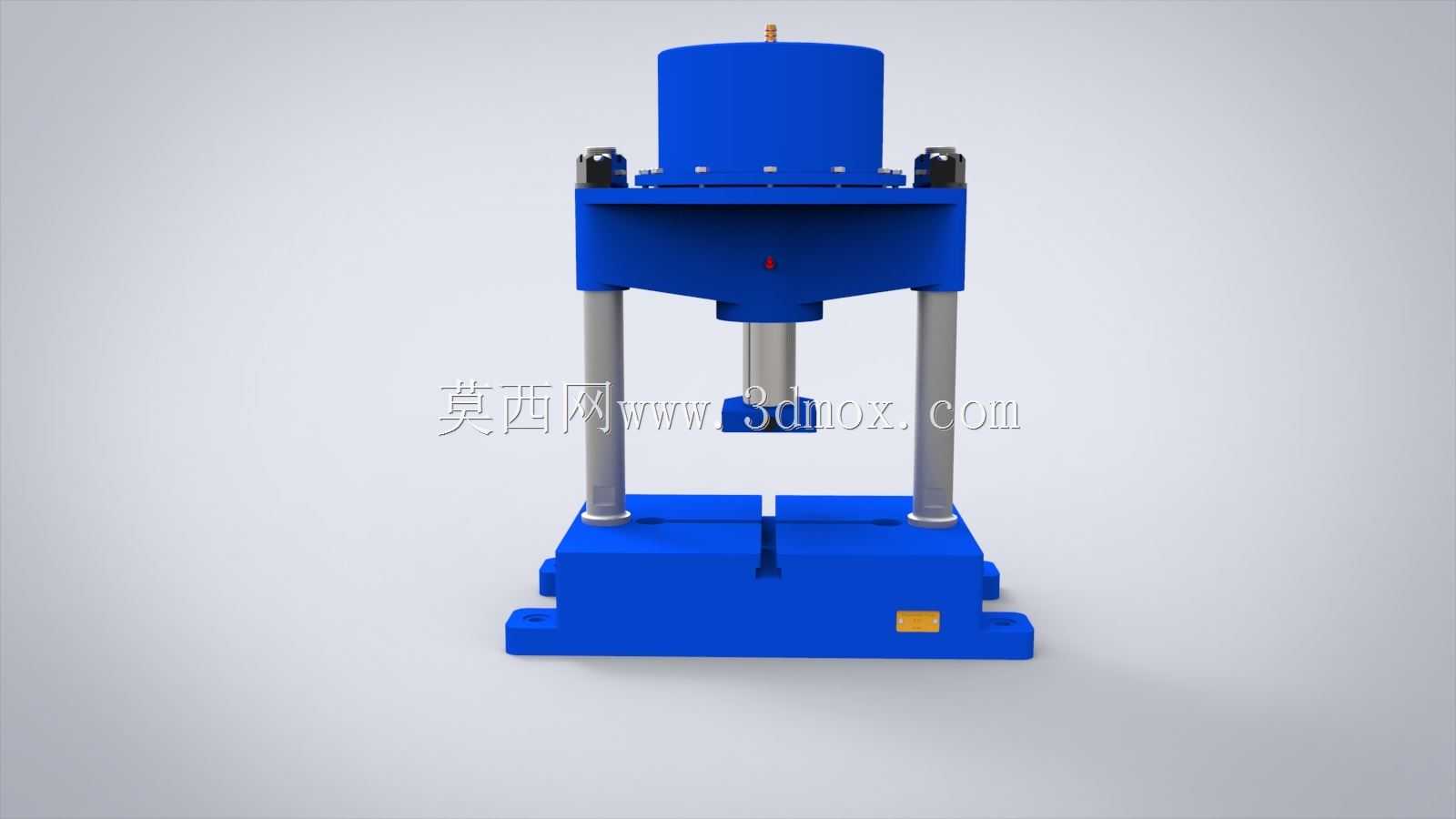

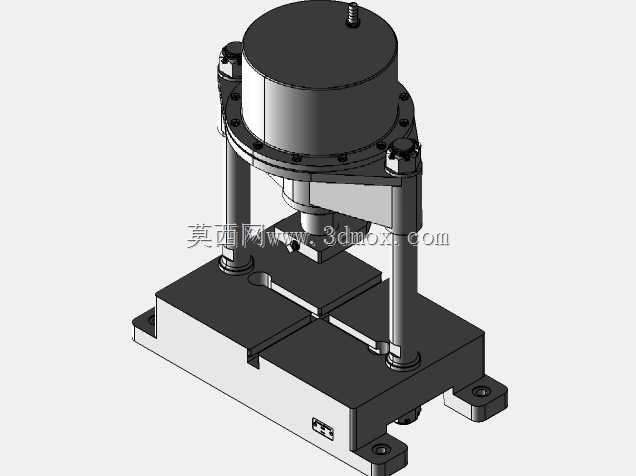

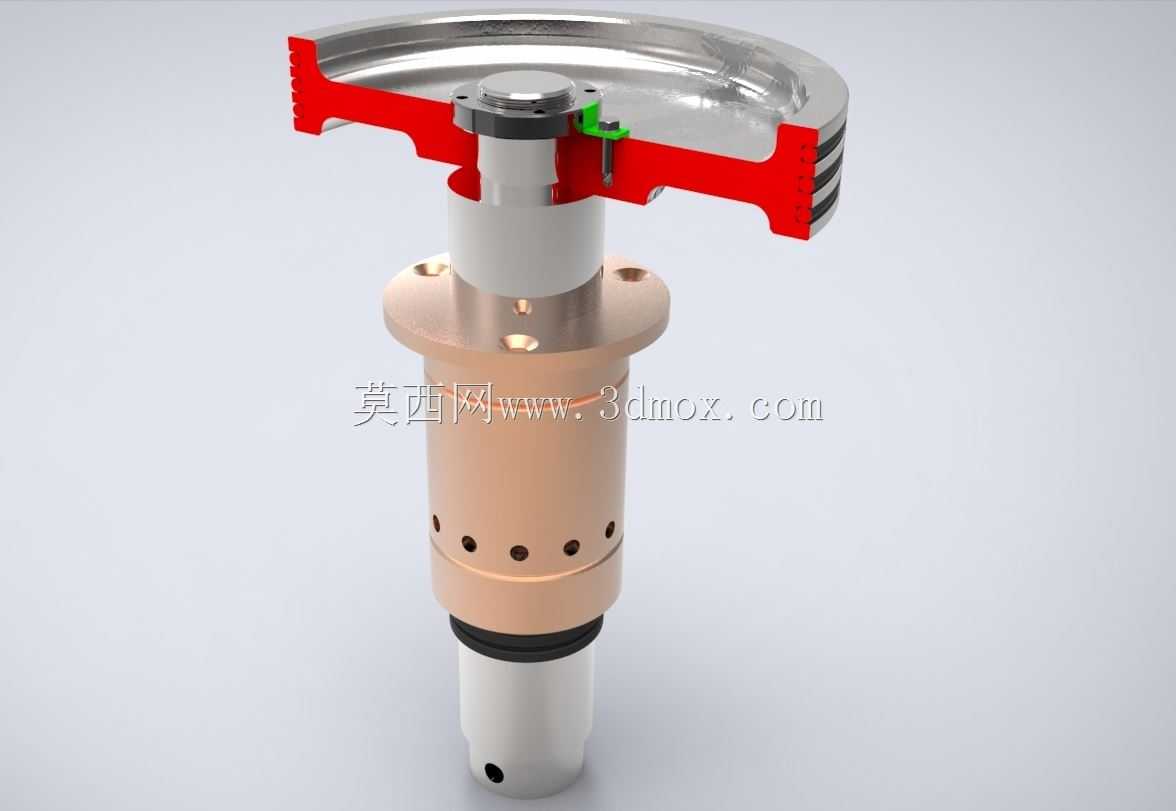

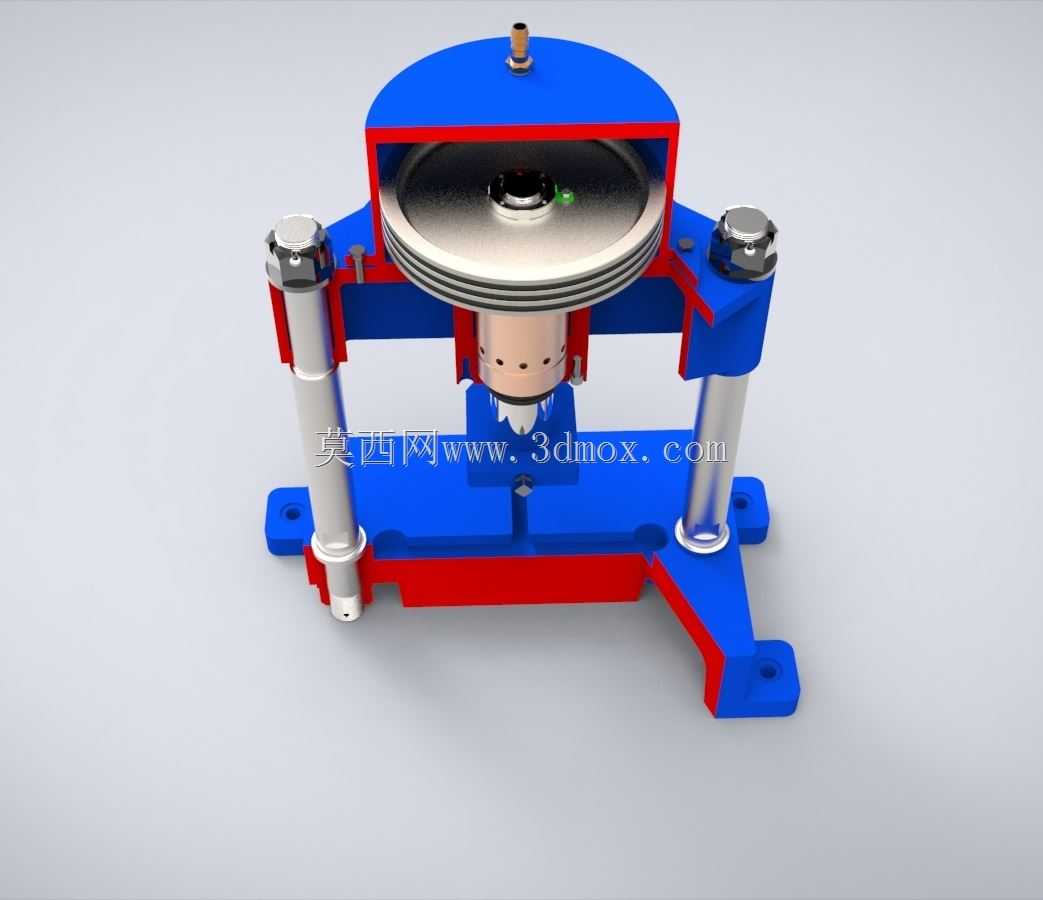

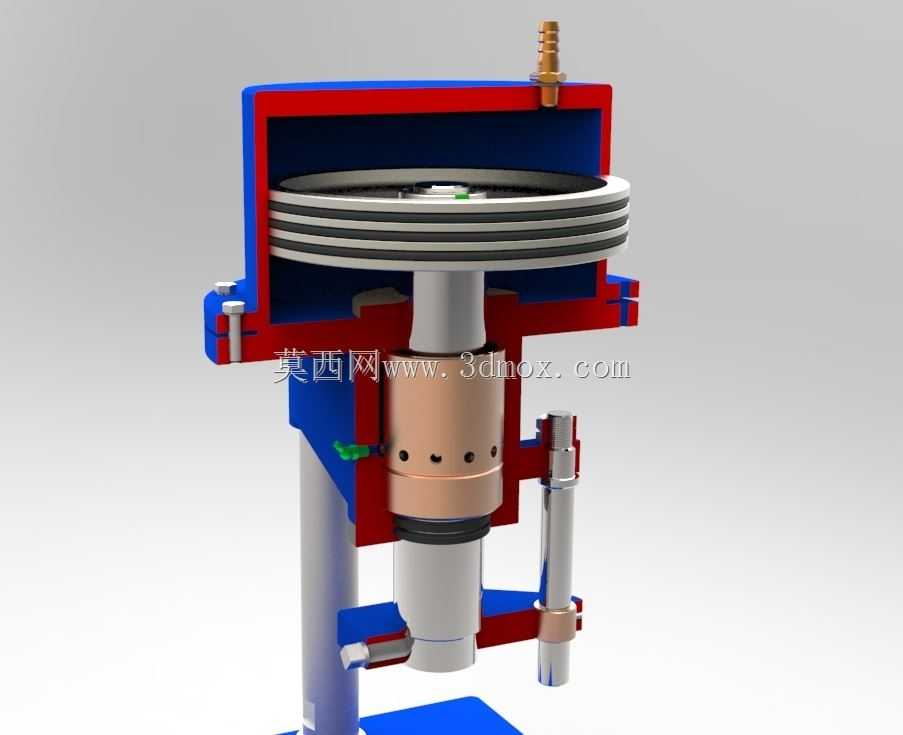

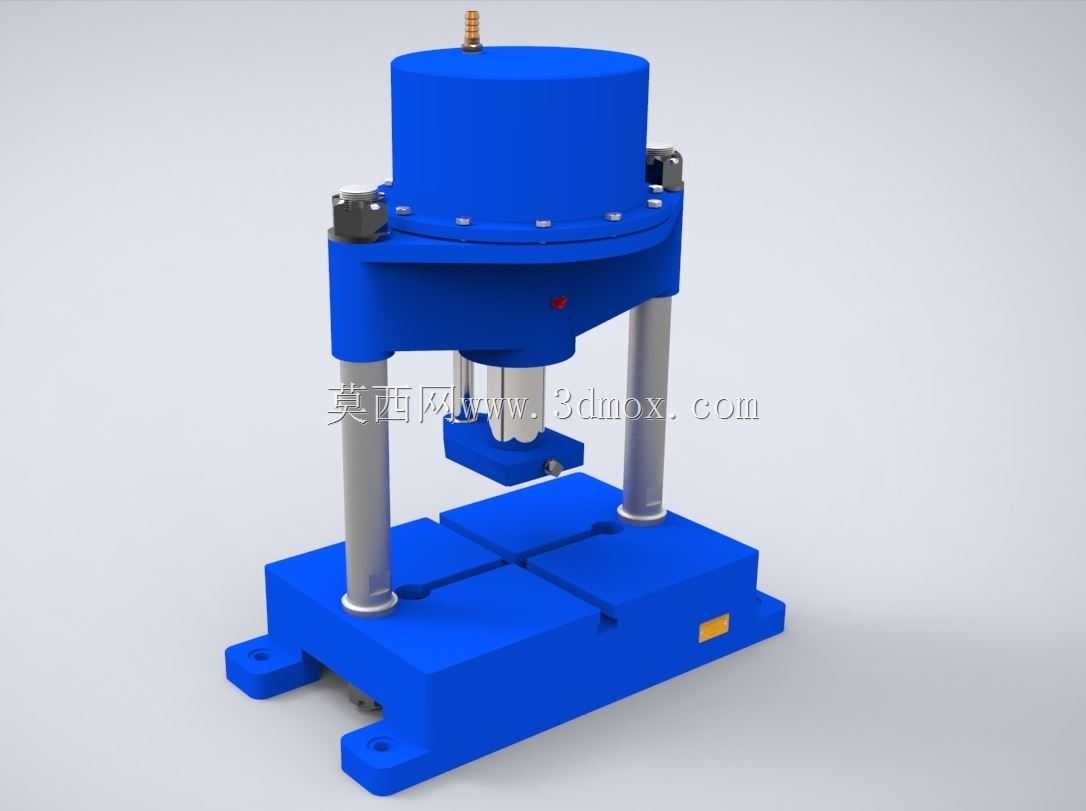

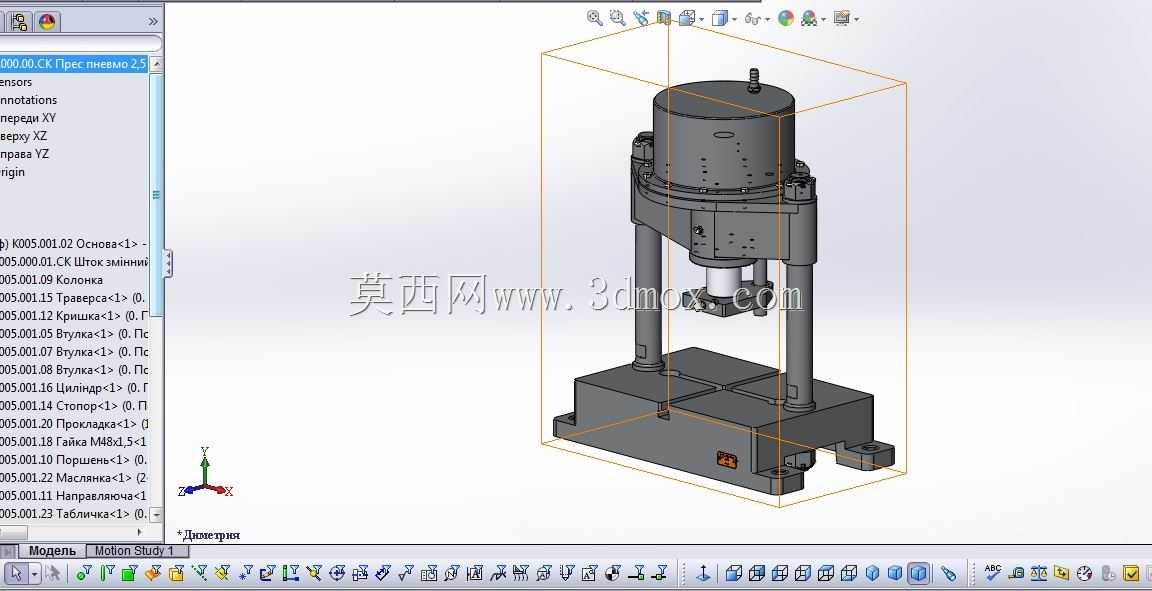

这款2.5t气压机的三维结构，主要面向小型金属加工车间的轻载冲压、压装作业场景，在小批量五金件冲裁、零部件压装、小型工件校形这类工序里适配性很强，不需要搭建大型液压站，车间常规压缩空气气源就能驱动，对于零散小订单的加工场景来说，部署灵活度远高于大型液压压机。从结构设计来看，采用双导柱导向的框架式布局，两根镀铬导柱分别布置在压头两侧，连接上横梁与下工作台，压头下行过程中导柱配合直线导套提供导向，能抵消偏载带来的侧向力，避免压头出现卡滞或者加工精度偏移的问题，相比单柱悬臂式压机，双柱结构的抗偏载能力提升明显，应对非中心位置的压装作业时稳定性更好。上半部分的气缸总成是动力输出核心，活塞直径80mm，在常规车间0.6-0.8MPa的供气压力下，能够稳定输出2.5吨的额定压力，活塞行程设定为90mm，这个行程参数刚好覆盖小型五金件冲压、轴承压装、销钉铆接这类常见工序的作业深度需求，不会因为行程过长导致设备整体高度冗余，也不会因为行程过短限制加工范围。下工作台采用带T型槽的整体铸造结构，T型槽沿工作台中线对称布置，方便用户根据加工需求安装定制夹具、模具，工作台底部设置带安装孔的地脚结构，能够通过膨胀螺栓直接固定在车间水泥地面或者钢制工作台上，避免冲压作业时设备出现移位。设计过程中优先考虑了维护便利性，气缸端盖采用螺栓连接结构，后期更换密封件时不需要完全拆解整机，导柱表面做了硬铬镀层处理，耐磨性能优异，日常只需要定期涂抹润滑脂就能保证导向精度，设备整体的安装边界尺寸控制紧凑，占地面积小，不需要预留过大的安装空间，适合小型加工车间狭窄工位的部署需求。压头部分设置了标准模柄安装孔，能够快速适配市面上通用的小型冲压模具，不需要额外做转接结构，换模效率较高，两侧的导柱上下端都设置了限位缓冲结构，活塞下行到行程终点时不会出现刚性撞击，能够降低作业时的噪音，同时延长设备整体的使用寿命。
