可调宽度手动钣金折弯加工设备结构

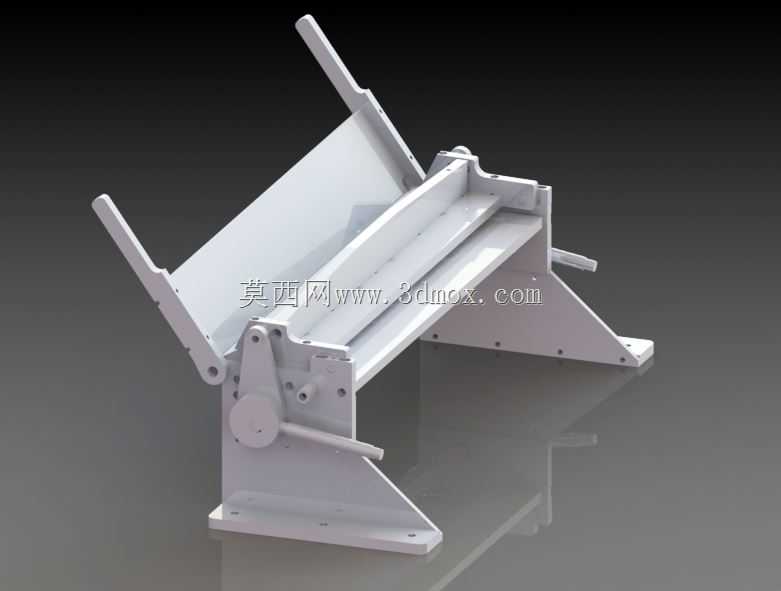

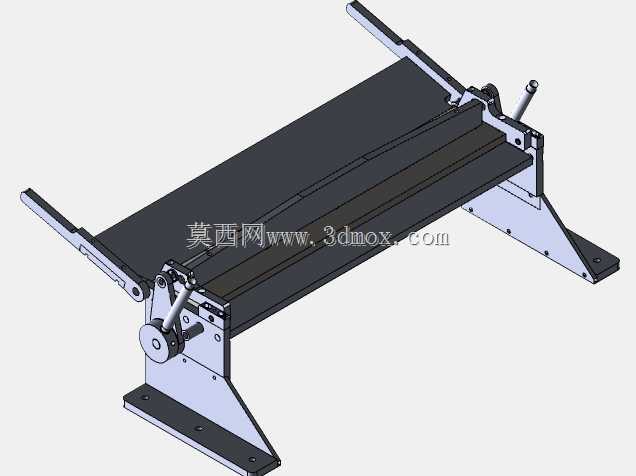

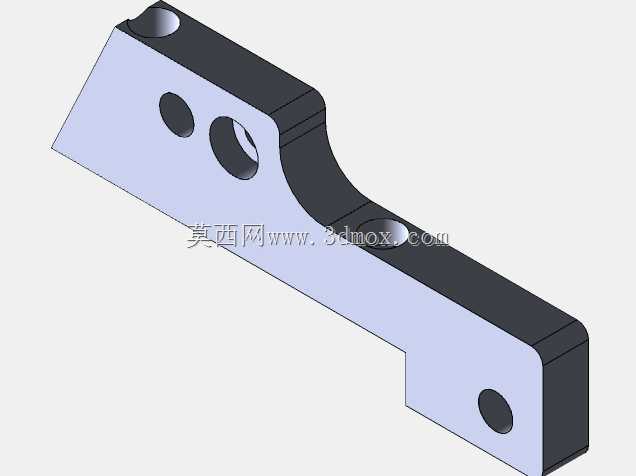

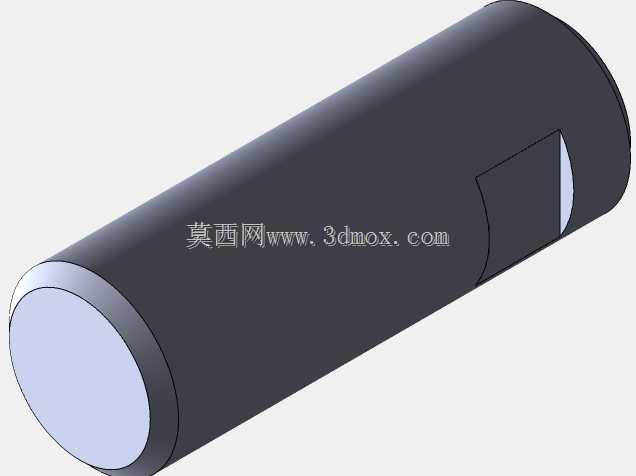

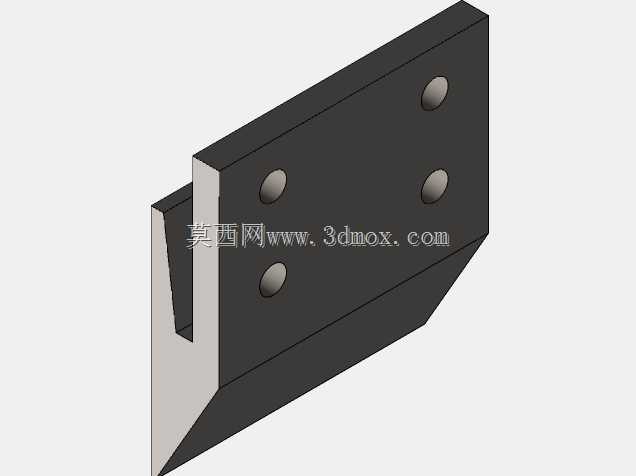

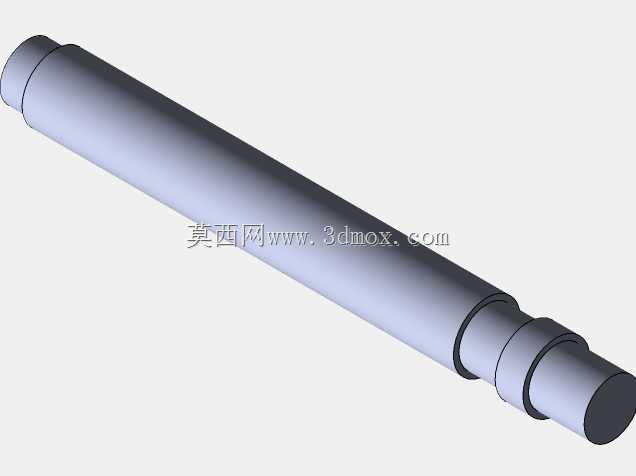

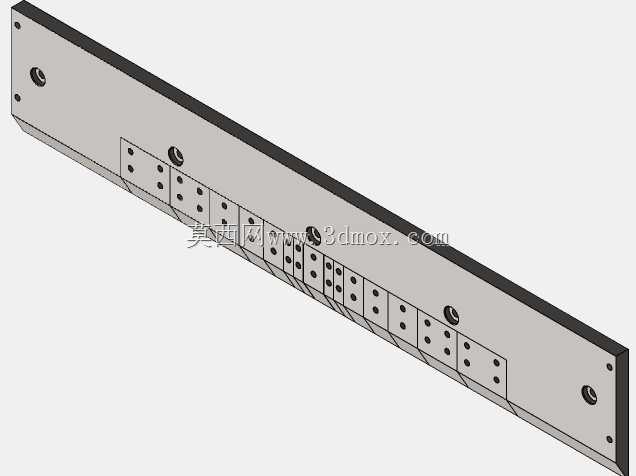

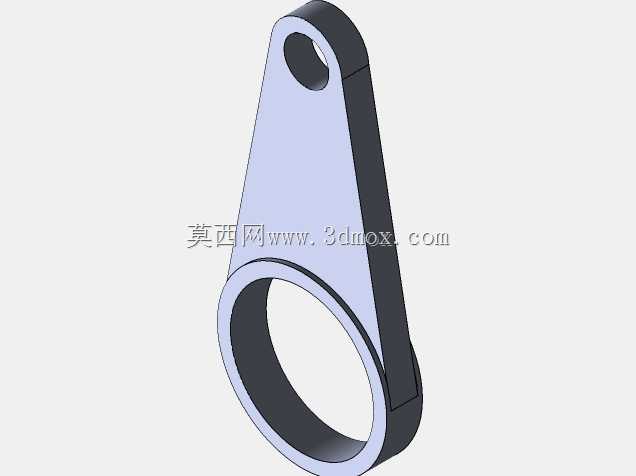

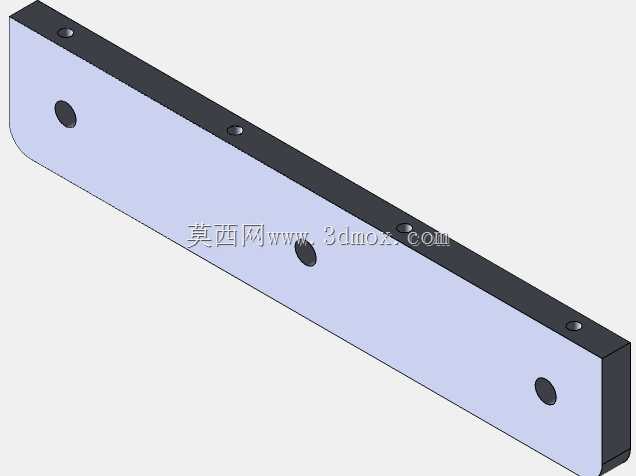

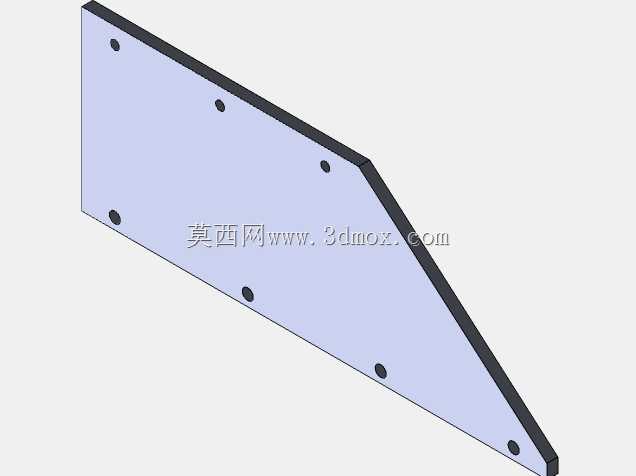

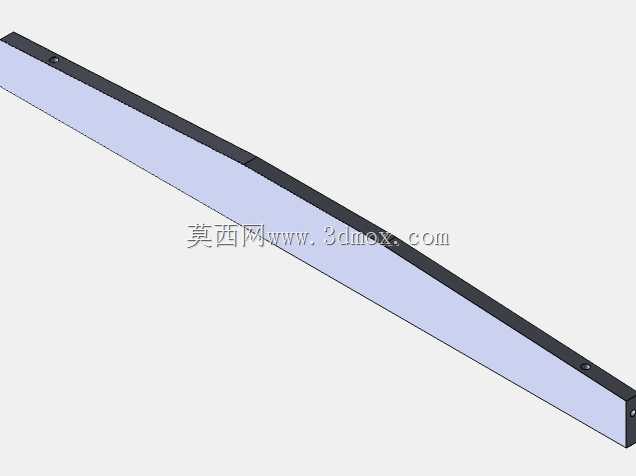

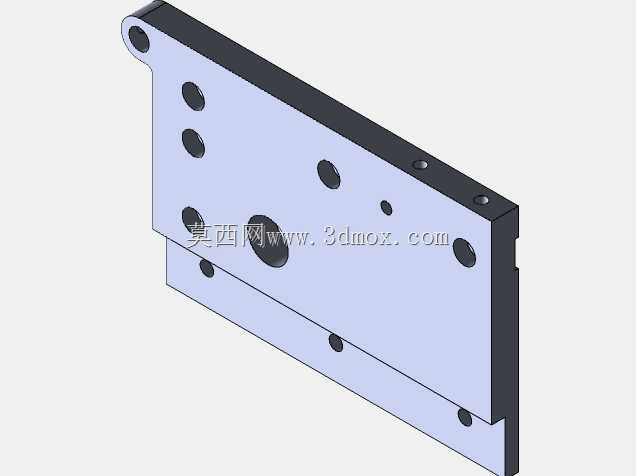

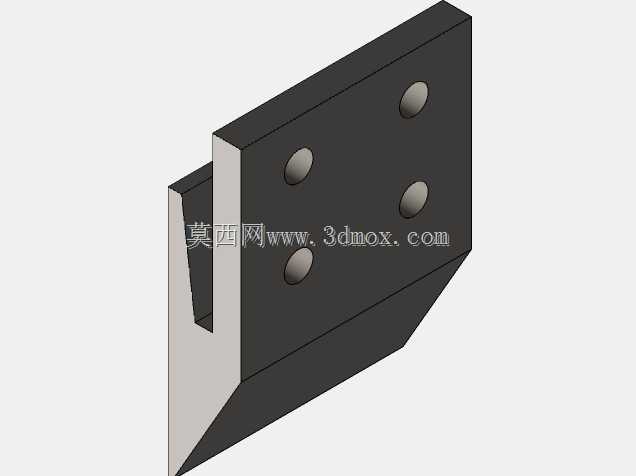

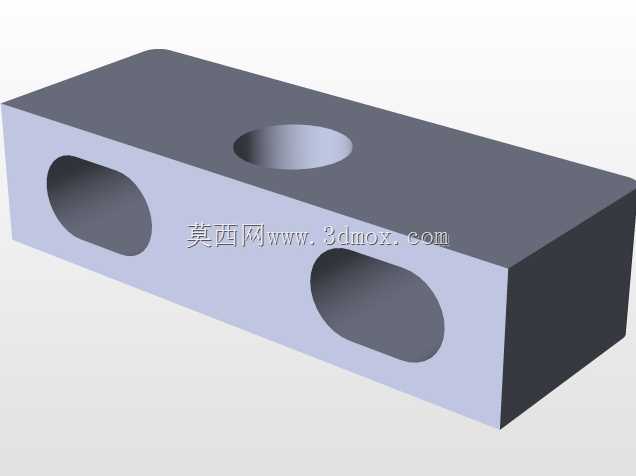

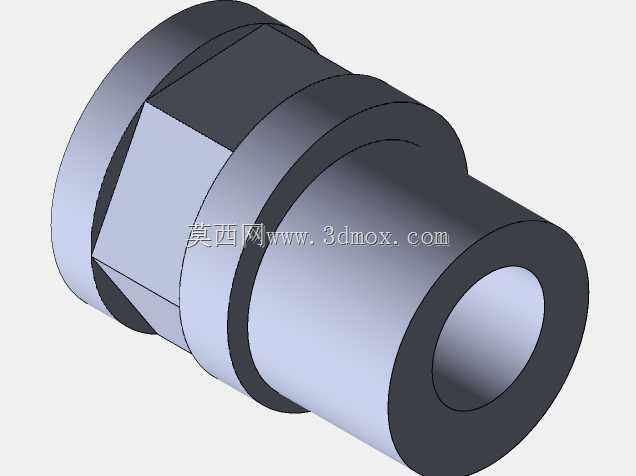

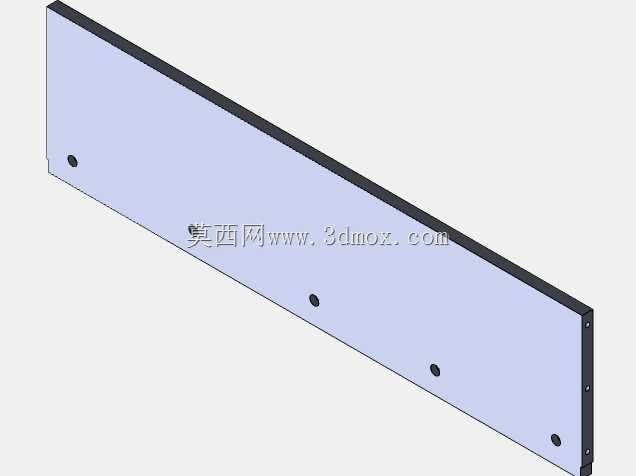

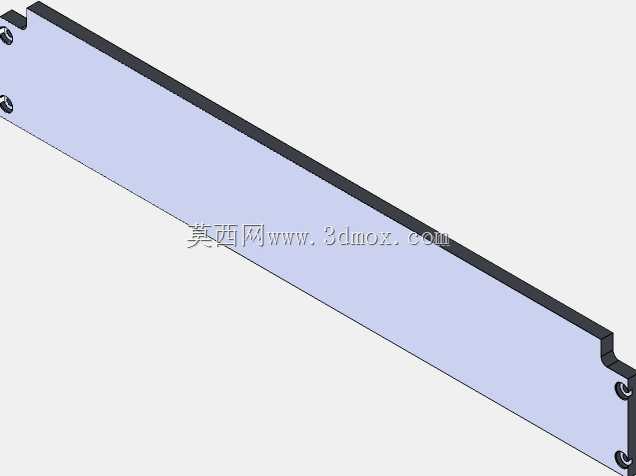

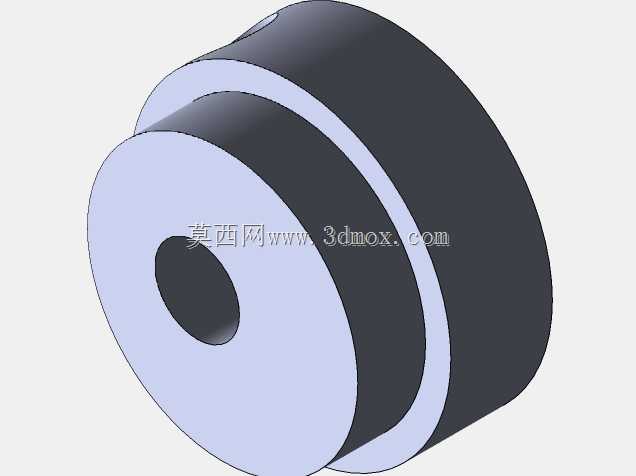

这款手动钣金折弯设备主要面向小型钣金加工场景，在五金维修、钣金件小批量试制、教学实训以及个体加工户的日常作业中应用广泛，能够完成薄钢板、铝板等常见金属板材的直线折弯工序，无需外接动力源，依靠手动操作即可完成压弯动作，对作业场地的供电条件没有硬性要求，适合流动加工或者空间有限的作业区域使用。设备的核心设计亮点在于折弯宽度可通过内置的可移动调节系统进行调整，作业人员可以根据待加工板材的实际宽度，灵活调整折弯作业的有效幅面，避免了固定幅面折弯机加工窄料时的无效行程，也能适配不同规格的小尺寸钣金件加工需求，减少了工装更换的频次。从结构设计来看，设备采用双侧三角支撑式机架作为承载主体，底部预留了标准化的安装孔位，可直接通过螺栓固定在工作台或者型钢支架上，安装边界需要预留出操作手柄的摆动空间，两侧操作臂抬起时的最大外伸尺寸需要在安装前做好场地测算，避免操作过程中出现干涉。折弯上模与下模的配合间隙经过结构优化，能够适配0.5-2mm厚度的常见钣金板材，压合过程中受力均匀，折弯角度可通过后侧的定位挡块进行快速调整，作业人员扳动两侧操作臂即可带动上模完成下压折弯动作，传动结构采用连杆增力设计，手动操作时不需要过大的作用力即可完成折弯，降低了作业人员的劳动强度。设备的整体外形紧凑，不需要占用过大的车间空间，机架部分采用钢板焊接后加工的工艺，关键铰接位置配备了耐磨衬套，长期使用后也能保持转动精度，减少铰接点的旷量，保证折弯角度的一致性。在进行三维建模时，所有铰接位置的配合间隙、运动行程都做了完整的干涉检查，可移动宽度调节机构的导轨与锁紧结构都做了细节还原，能够直观呈现设备的运动原理与装配关系，既可以作为设备改造、优化设计的参考基础，也能用于钣金加工实训的结构演示，帮助从业者理解手动折弯设备的力传递路径与宽度调节的实现逻辑，在进行非标折弯工装设计时，也可以参考该设备的支撑结构与增力连杆布局，结合自身加工需求调整幅面与折弯压力参数，快速完成适配特定工况的折弯设备改型设计。
