三爪齿轮拉拔器维修工具结构设计

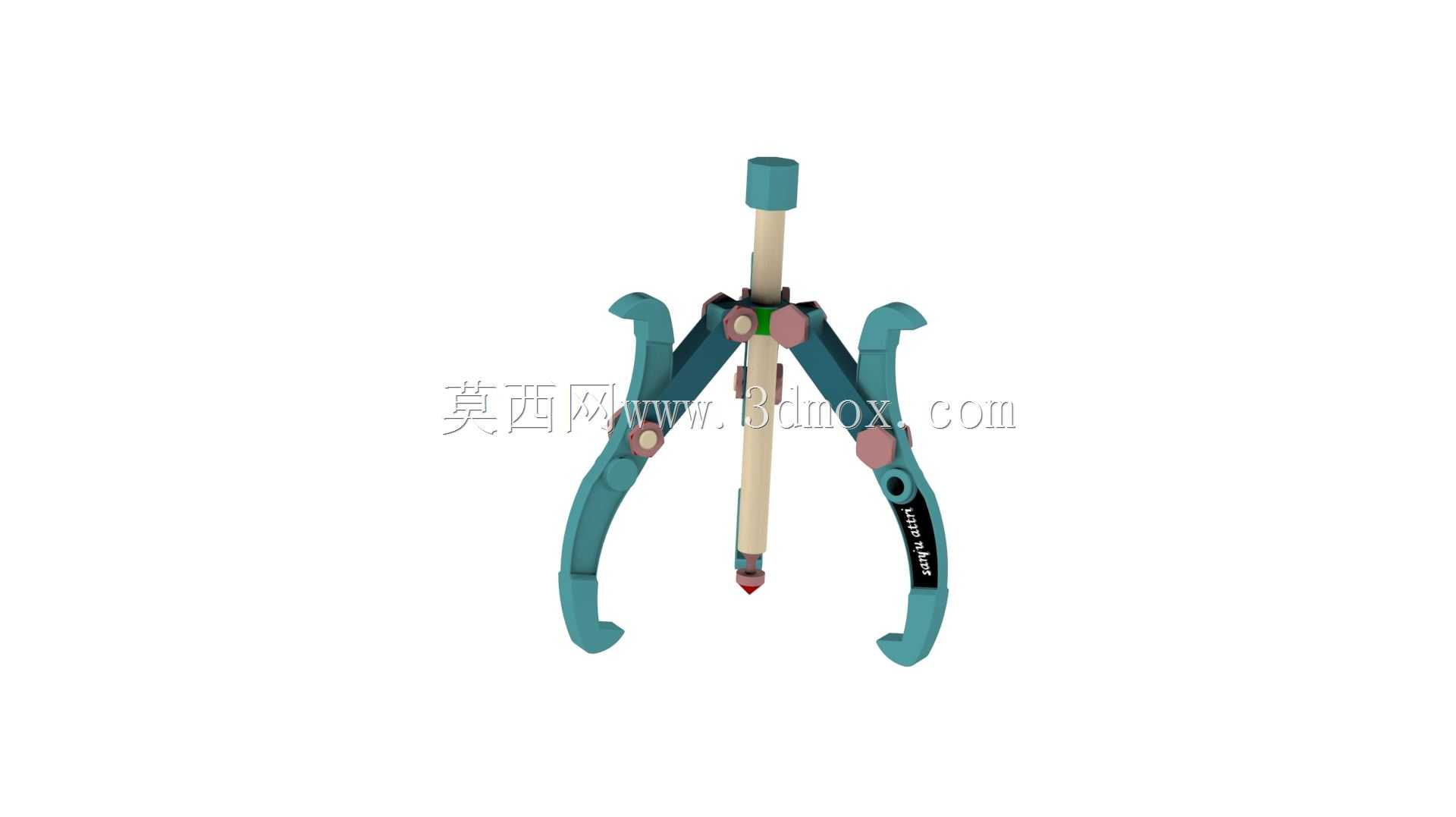

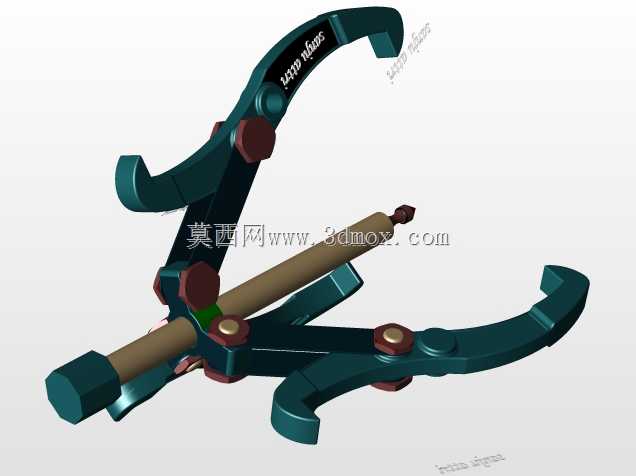

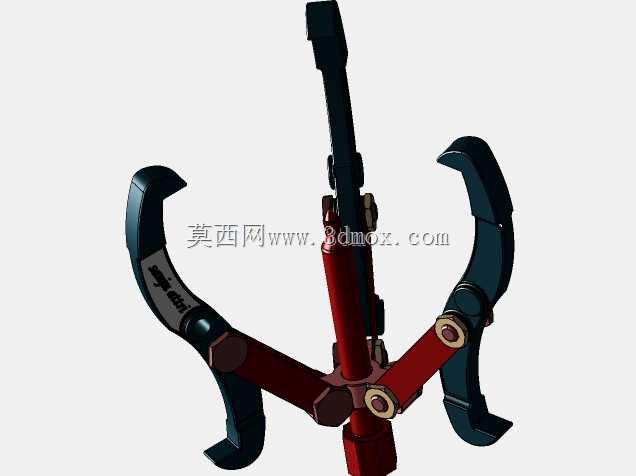

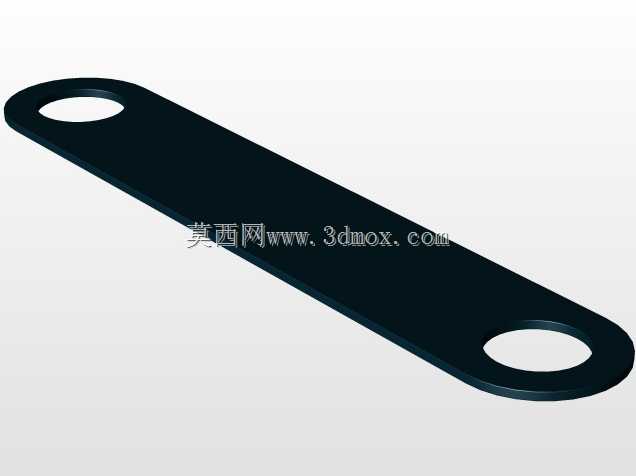

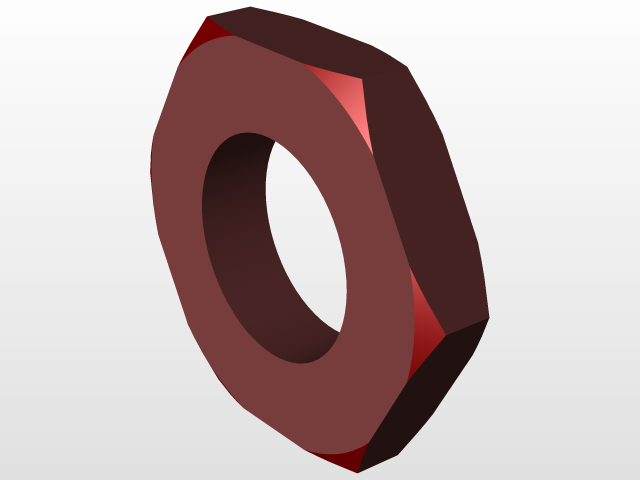

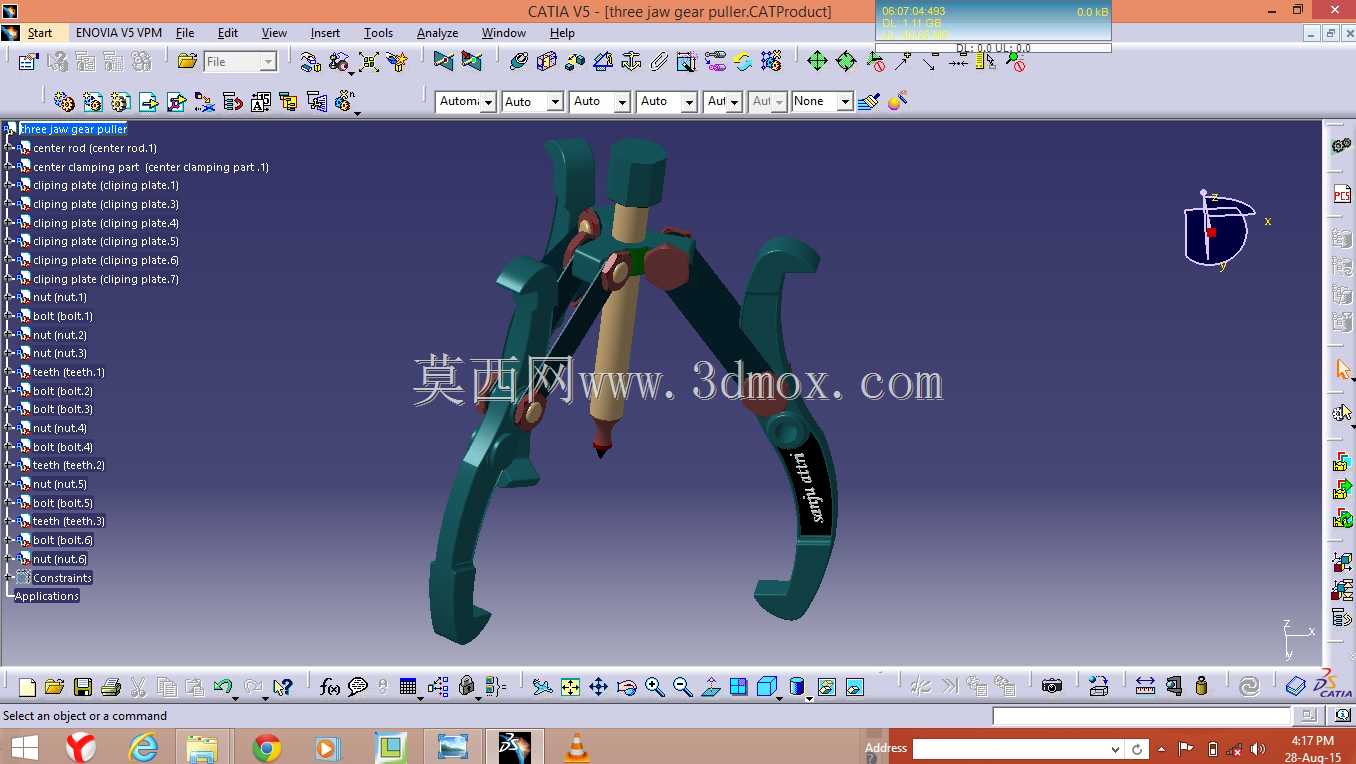

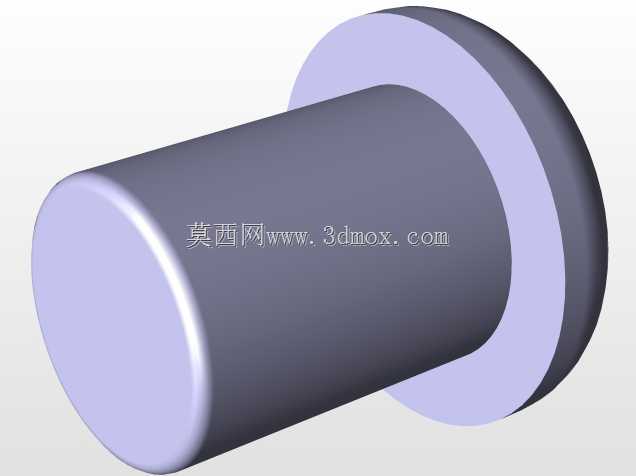

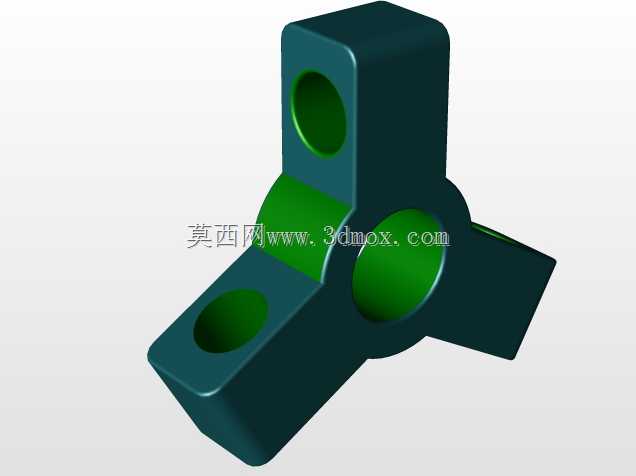

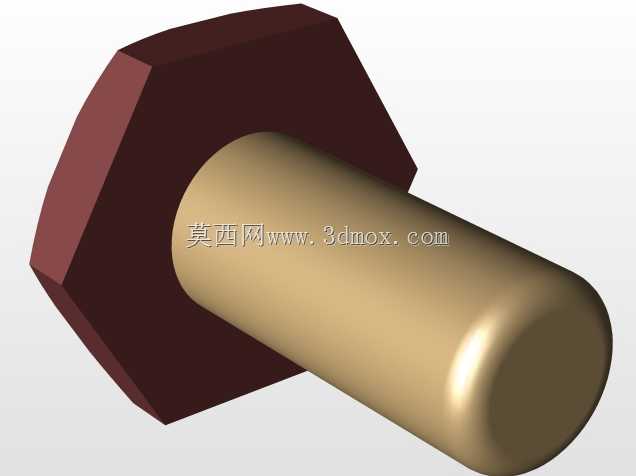

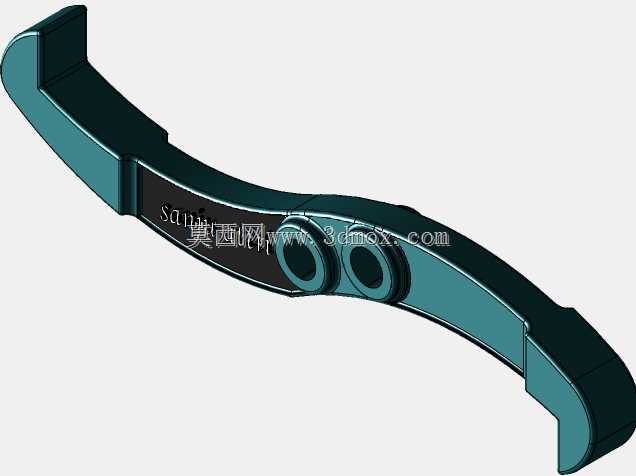

在设备维修、机械装配的现场作业场景中，过盈配合安装在轴端的齿轮、轴承、带轮类零件拆卸一直是高频且易出操作问题的工序，直接敲击拆卸很容易损伤零件配合面、轴端螺纹甚至造成零件崩裂报废，三爪齿轮拉拔器就是针对这类拆卸需求设计的专用手动工装。这款拉拔器采用三爪均布的结构形式，三个卡爪可沿中心螺杆的径向做同步开合调整，作业时卡爪勾住待拆卸齿轮的背面轮缘或者轮毂台阶位置，中心顶杆对准轴端的中心定位孔，转动中心位置的施力螺杆，就能通过螺纹传动的轴向推力平稳将齿轮从轴上拉出，全程受力沿轴的中心轴线分布，不会对轴和齿轮产生偏载力矩，能最大程度保护配合面不受损伤。从结构设计逻辑来看，三个卡爪采用铰接式连接在滑套上，滑套与中心螺杆之间留有足够的滑动间隙，可适配不同直径尺寸的齿轮拆卸，卡爪的勾头位置做了加厚处理和防滑齿设计，避免拉拔受力时卡爪滑脱造成安全隐患；中心顶杆的端部做了圆弧过渡处理，顶在轴端中心孔时不会刮伤孔壁，同时能保证顶持位置始终对中，不会出现顶偏导致的轴端变形。实际作业时，这款拉拔器的操作边界覆盖常见的中小型传动齿轮拆卸，卡爪的开合行程可适配从几十毫米到两百余毫米直径的轮类零件，中心螺杆的有效拉拔行程满足常规轴伸长度的拆卸需求，不需要额外搭配加长杆就能完成大部分常规维修场景的拆卸作业。结构上每个铰接点都做了间隙配合设计，转动调整时不会出现卡滞，施力螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更高的承载能力，手动施加扭矩时能输出更大的轴向拉拔力，同时梯形螺纹的自锁性能更好，拉拔过程中不会出现螺杆倒转松脱的问题。卡爪的外形做了弧度优化，在保证结构强度的前提下尽可能减轻整体重量，方便维修人员现场携带和单手操作调整位置，三个卡爪的受力面做了等强度设计，拉拔时每个卡爪承受的载荷均匀分布，不会出现单个卡爪过载断裂的情况。在设备维保车间、流水线设备检修、农机维修等场景中，这类拉拔器是常备的手动工装，相比两爪拉拔器，三爪结构的对中性更好，受力更均匀，拆卸薄壁齿轮或者直径较大的轮类零件时，不会因为偏载导致零件变形，能有效降低拆卸过程中的零件报废率，减少维修作业的辅助时间，提升现场检修的作业效率。
