手动齿轮齿条式热压作业装置结构设计

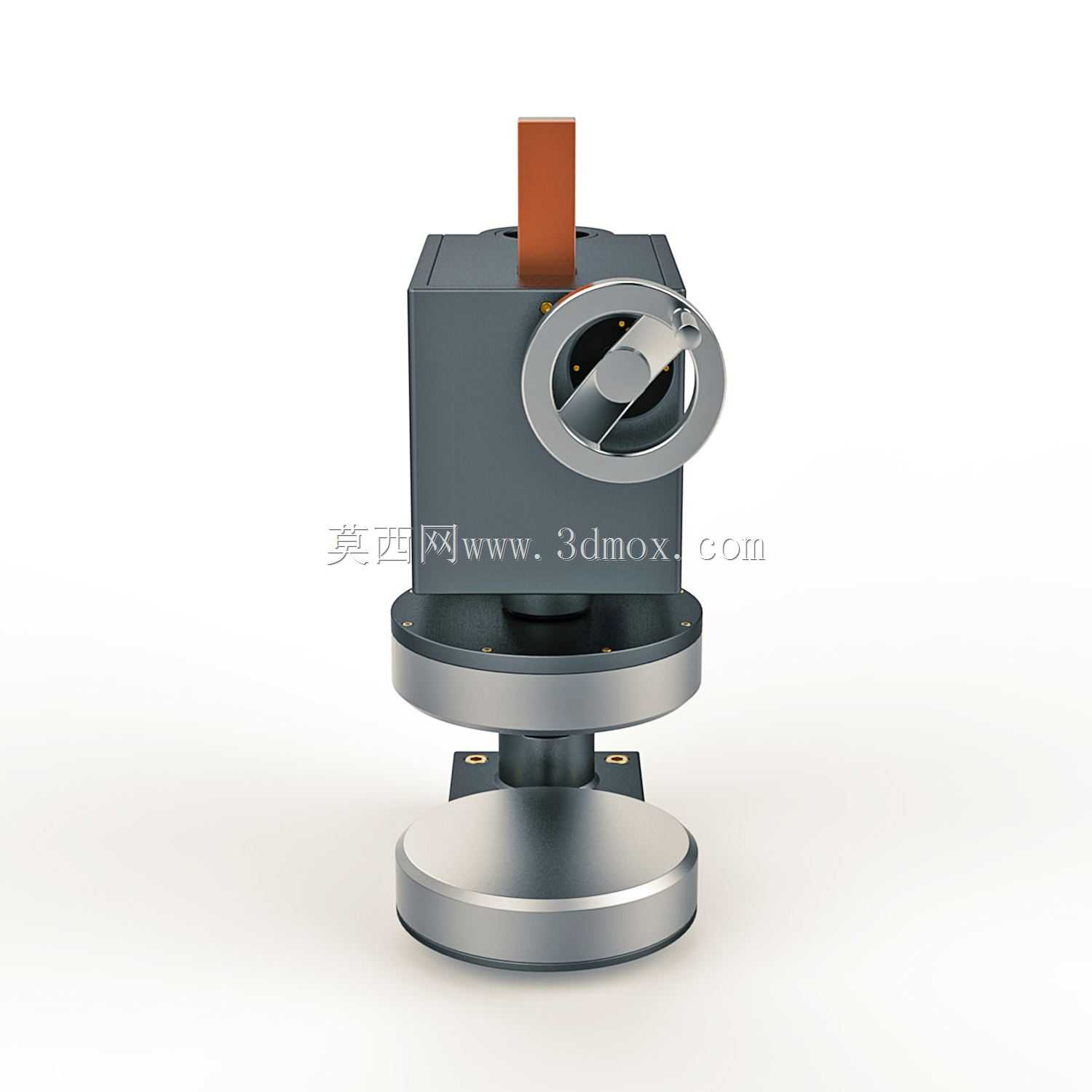

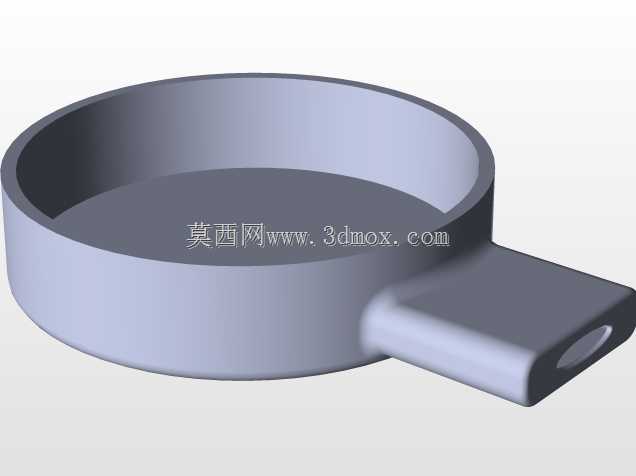

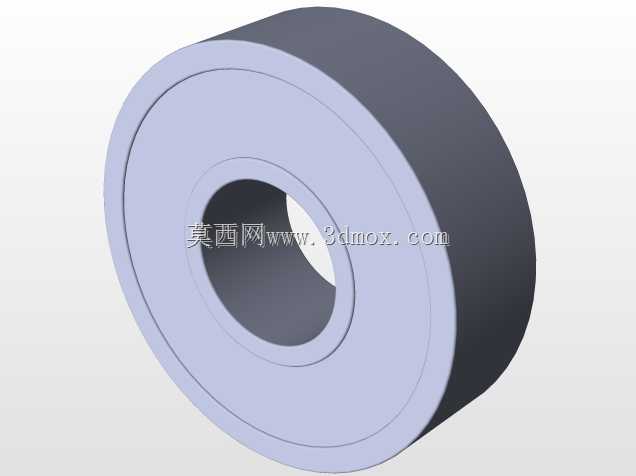

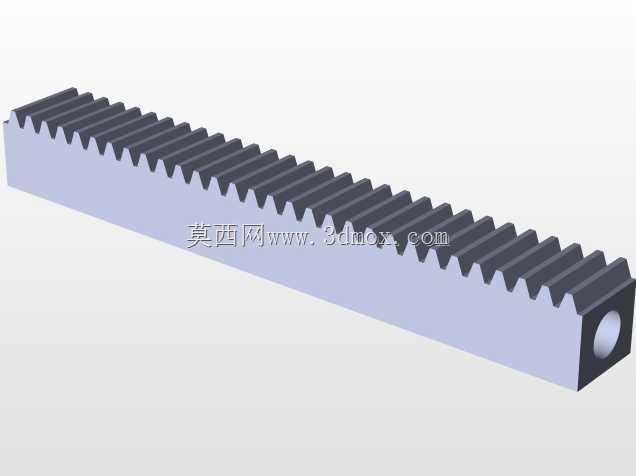

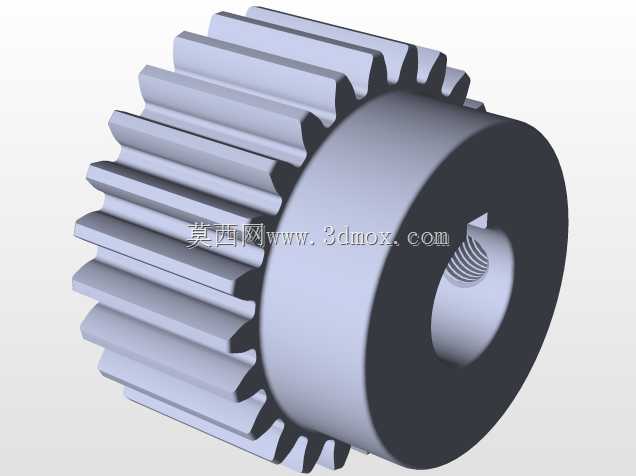

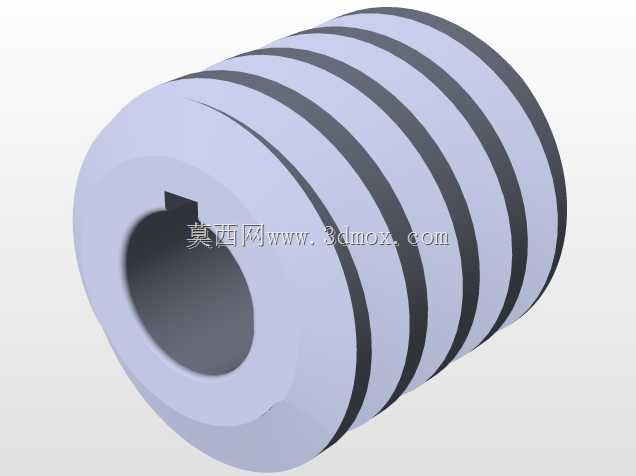

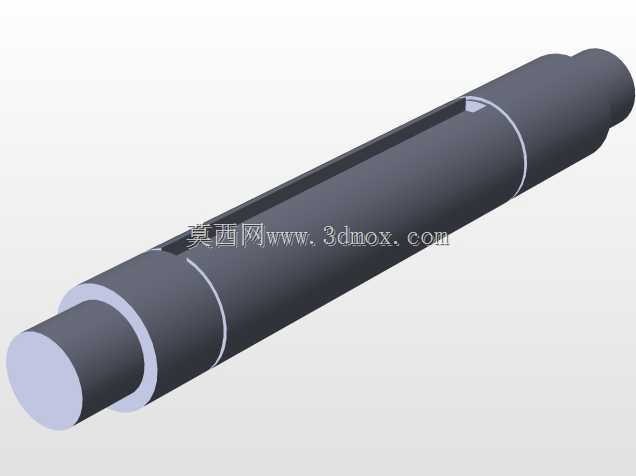

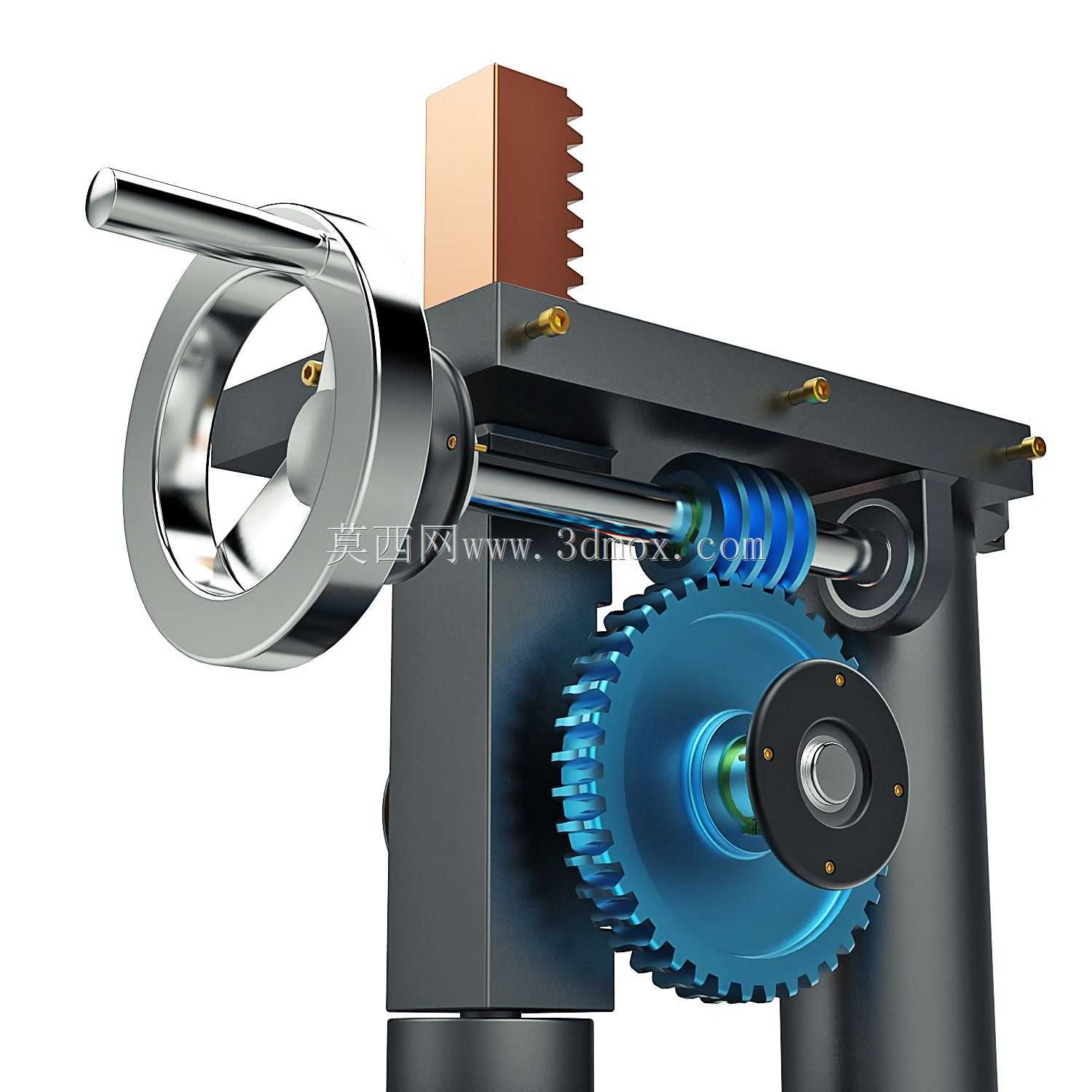

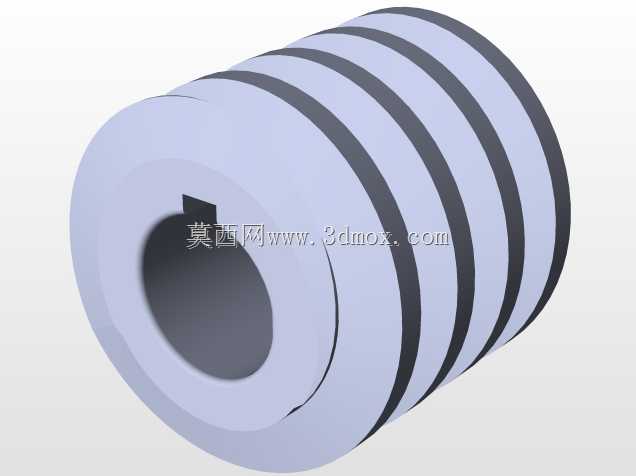

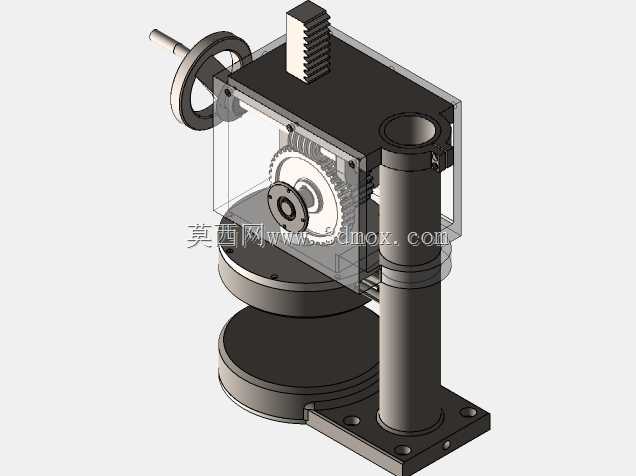

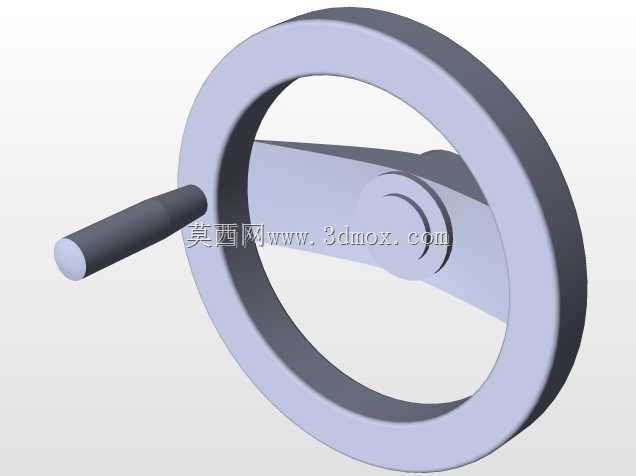

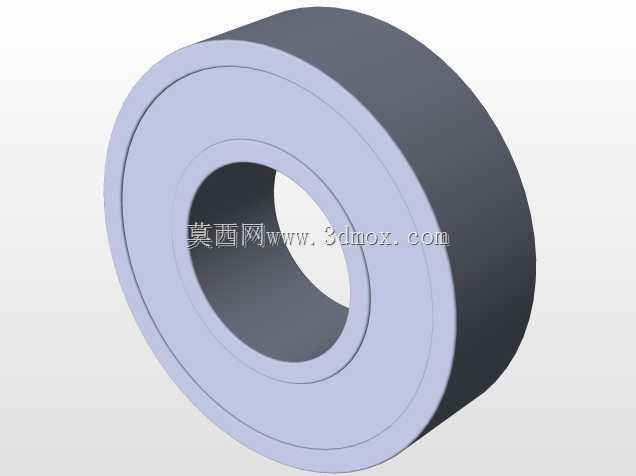

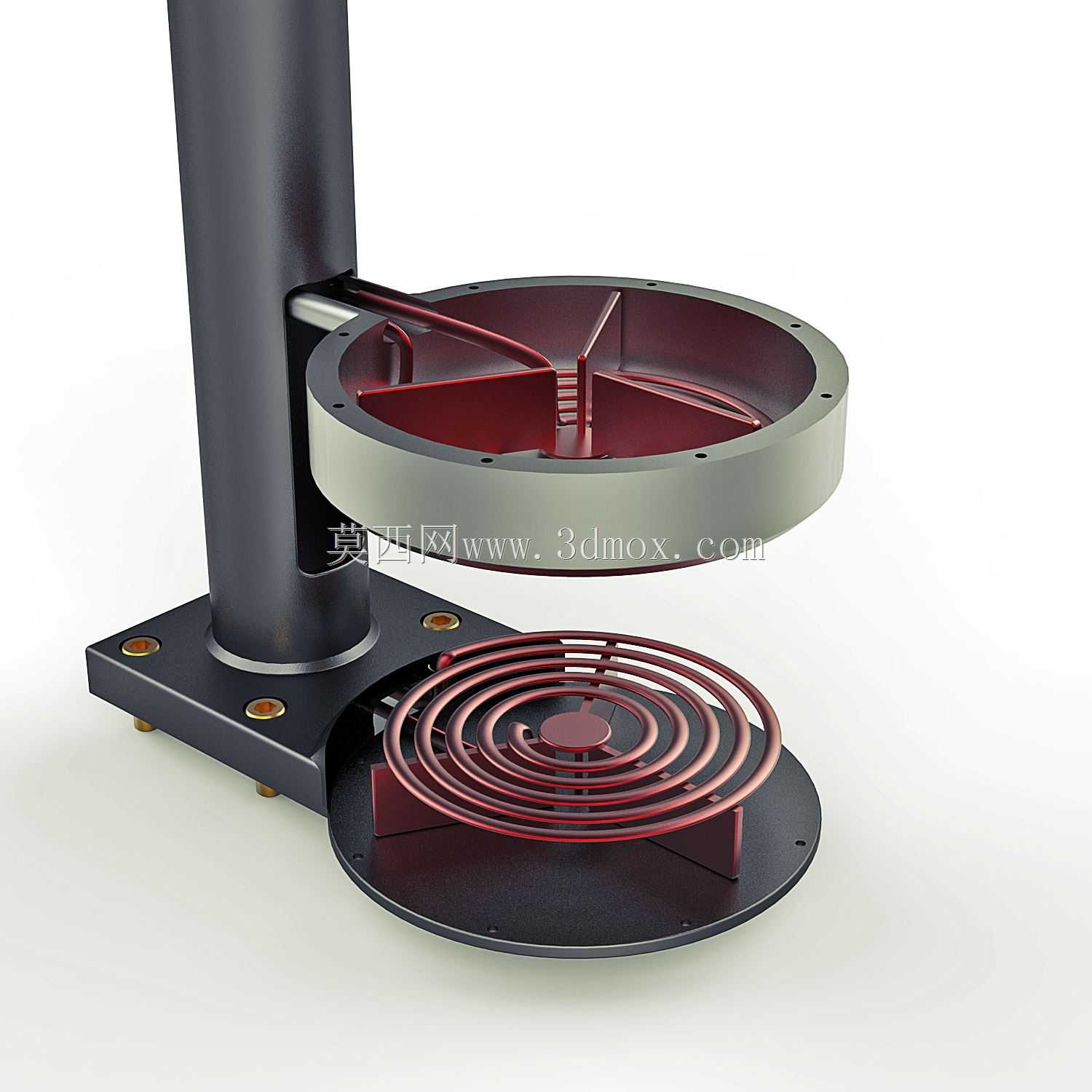

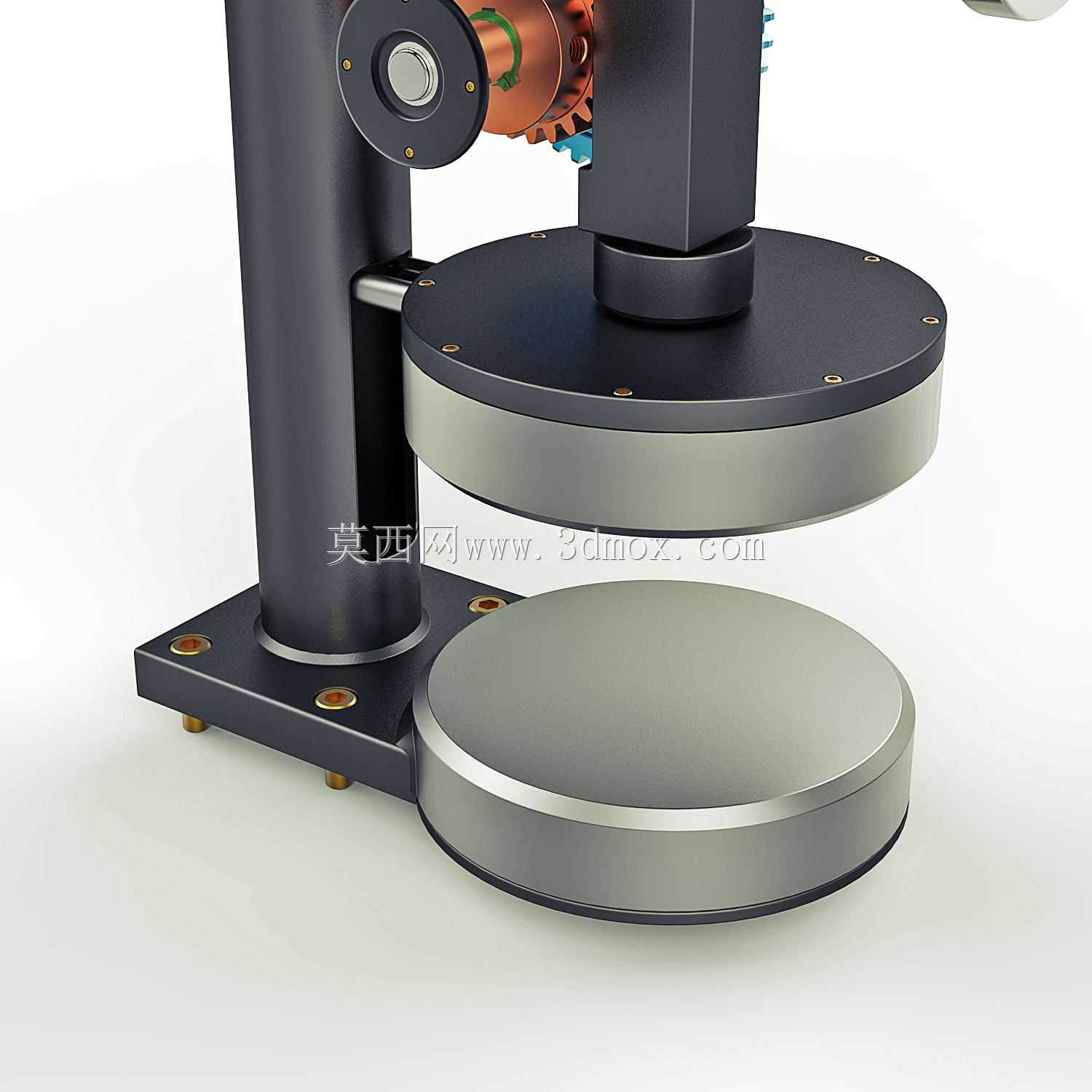

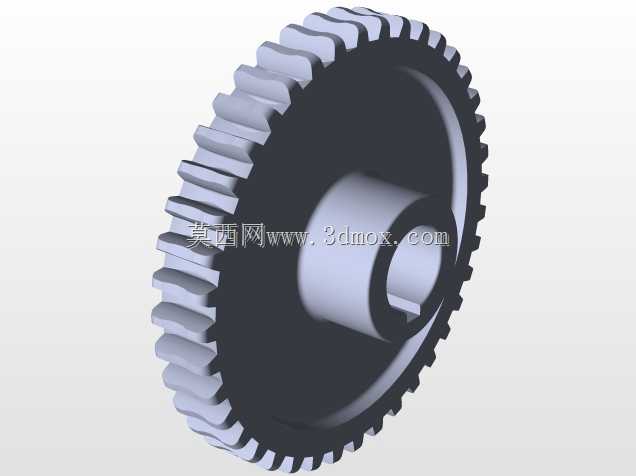

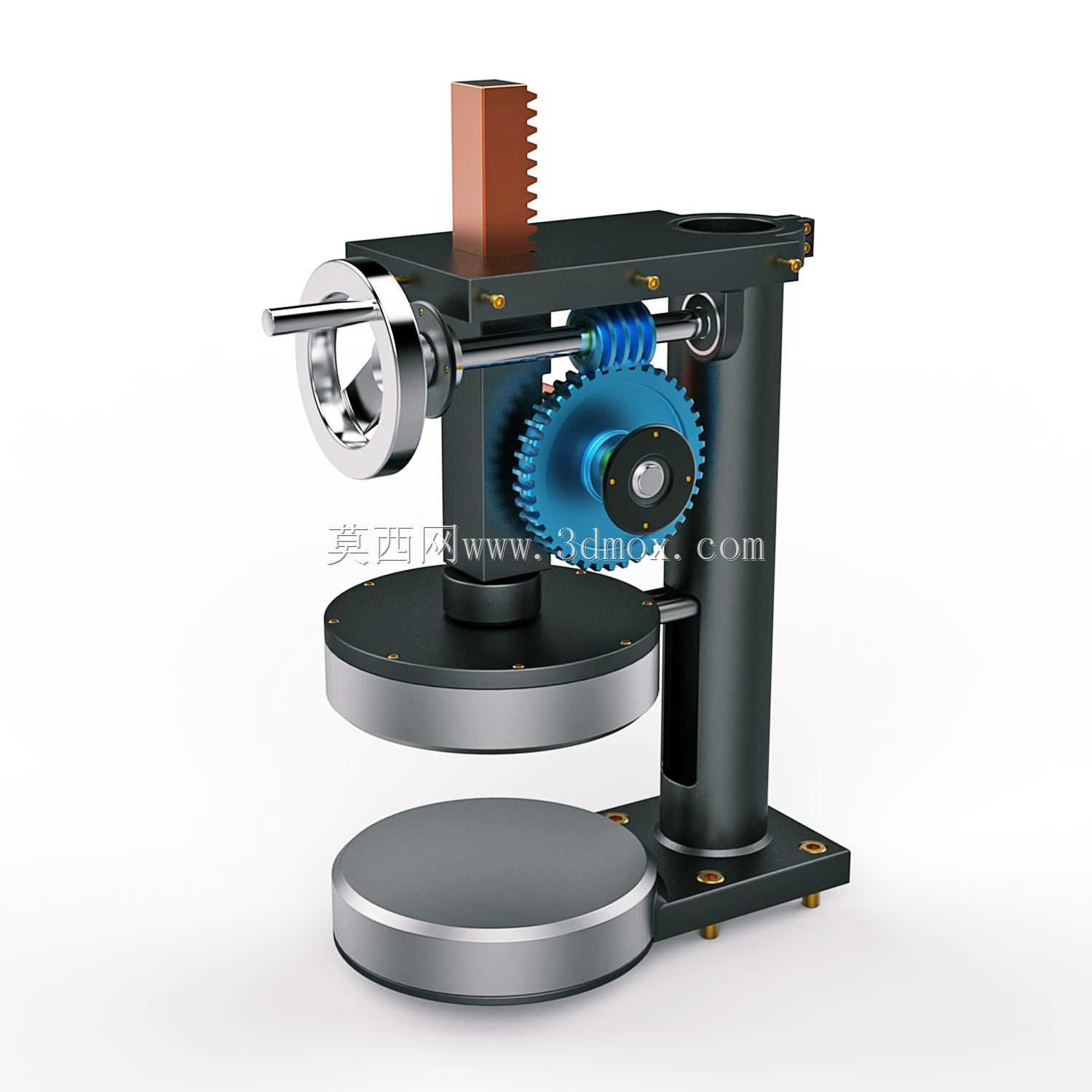

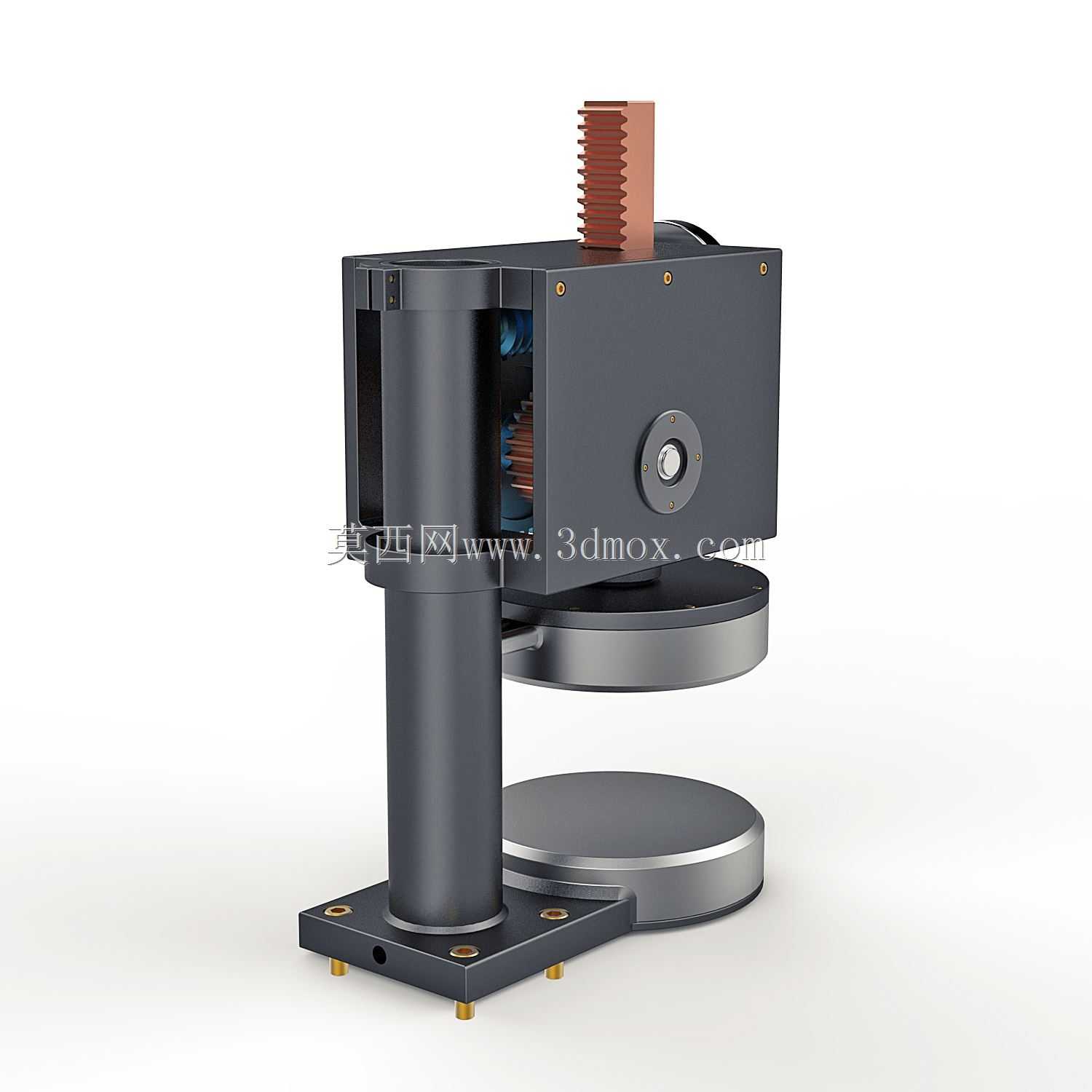

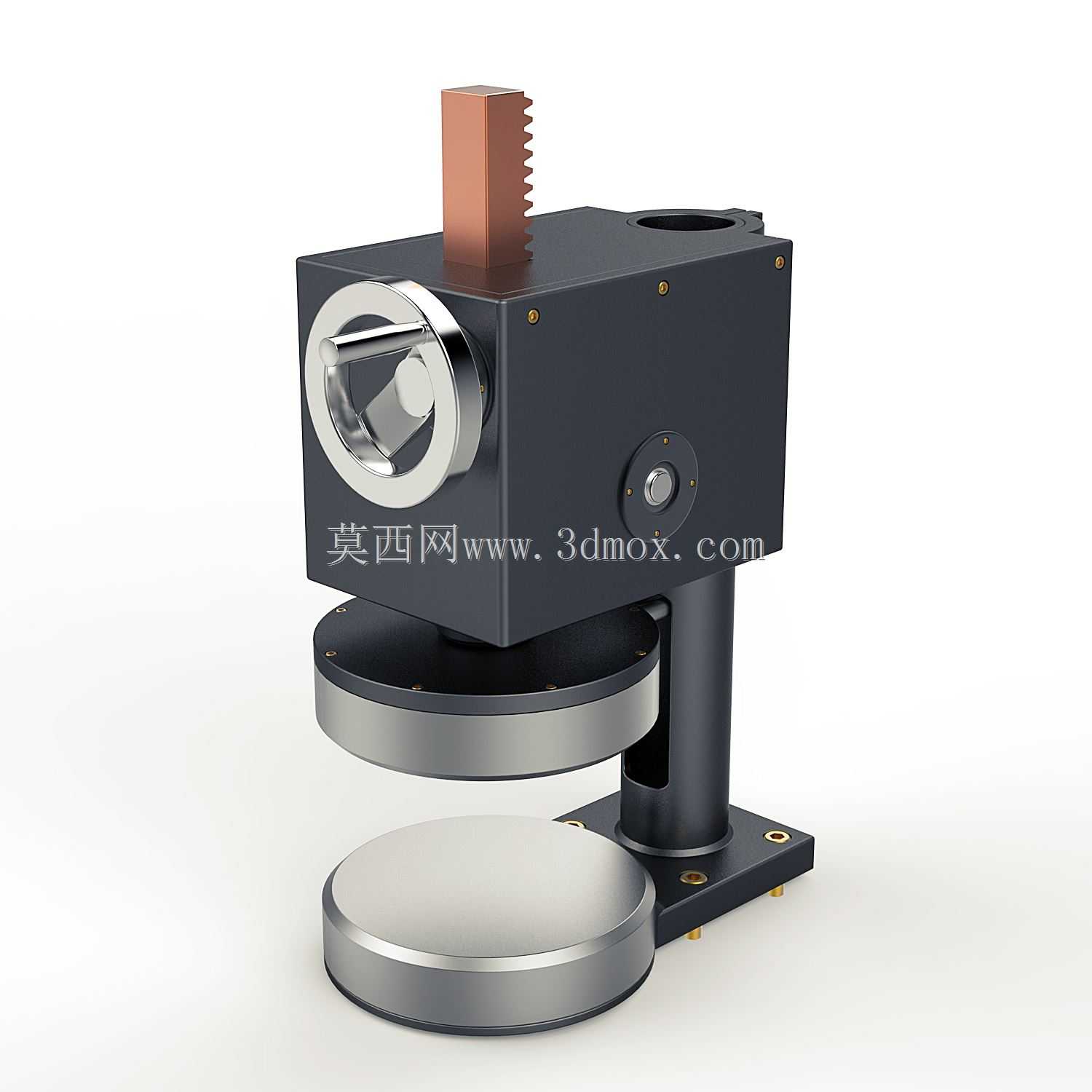

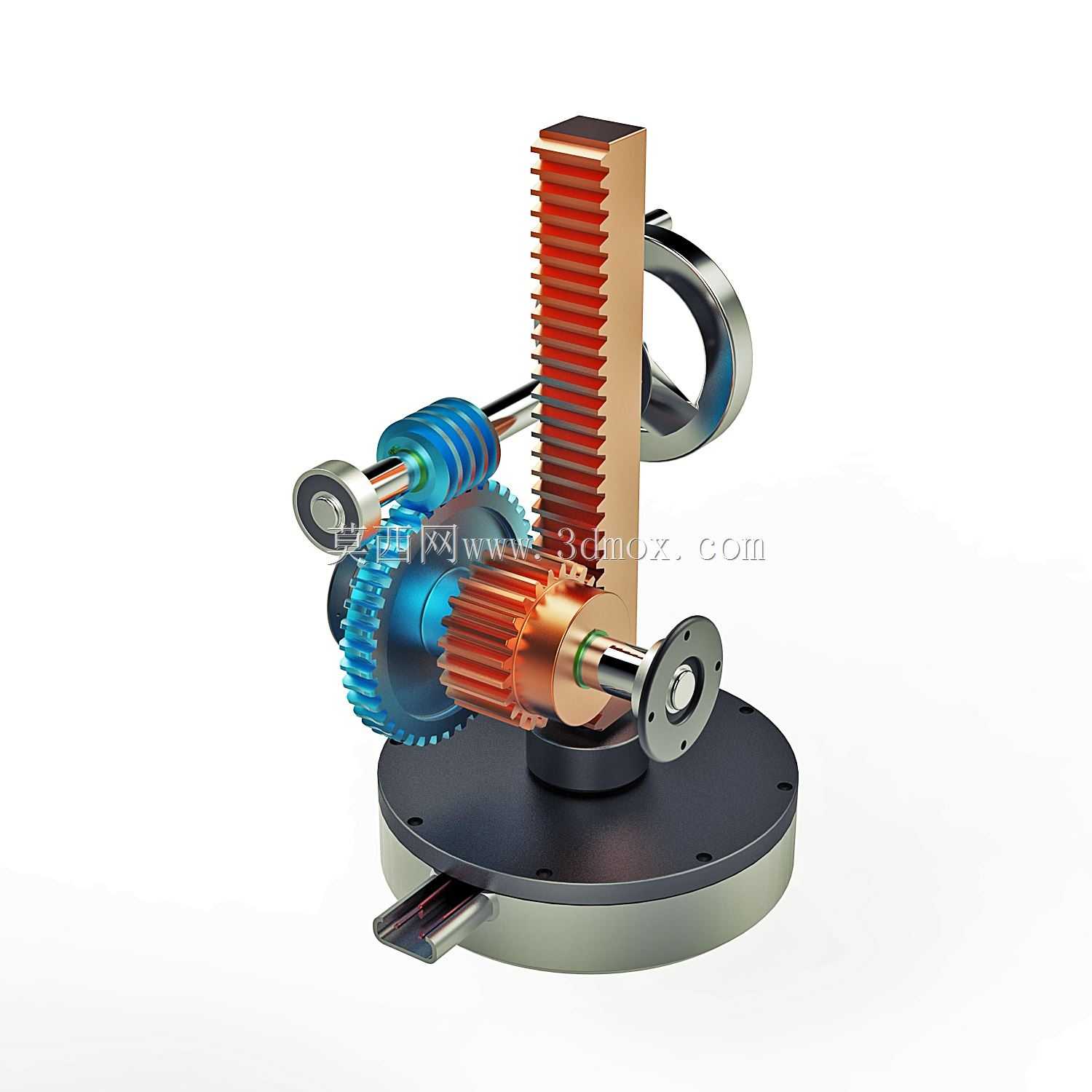

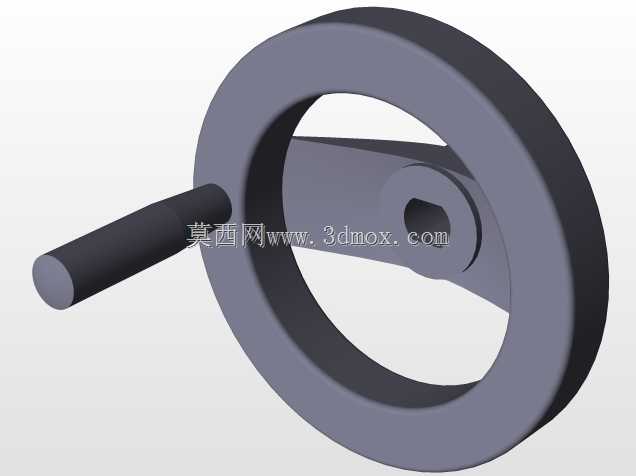

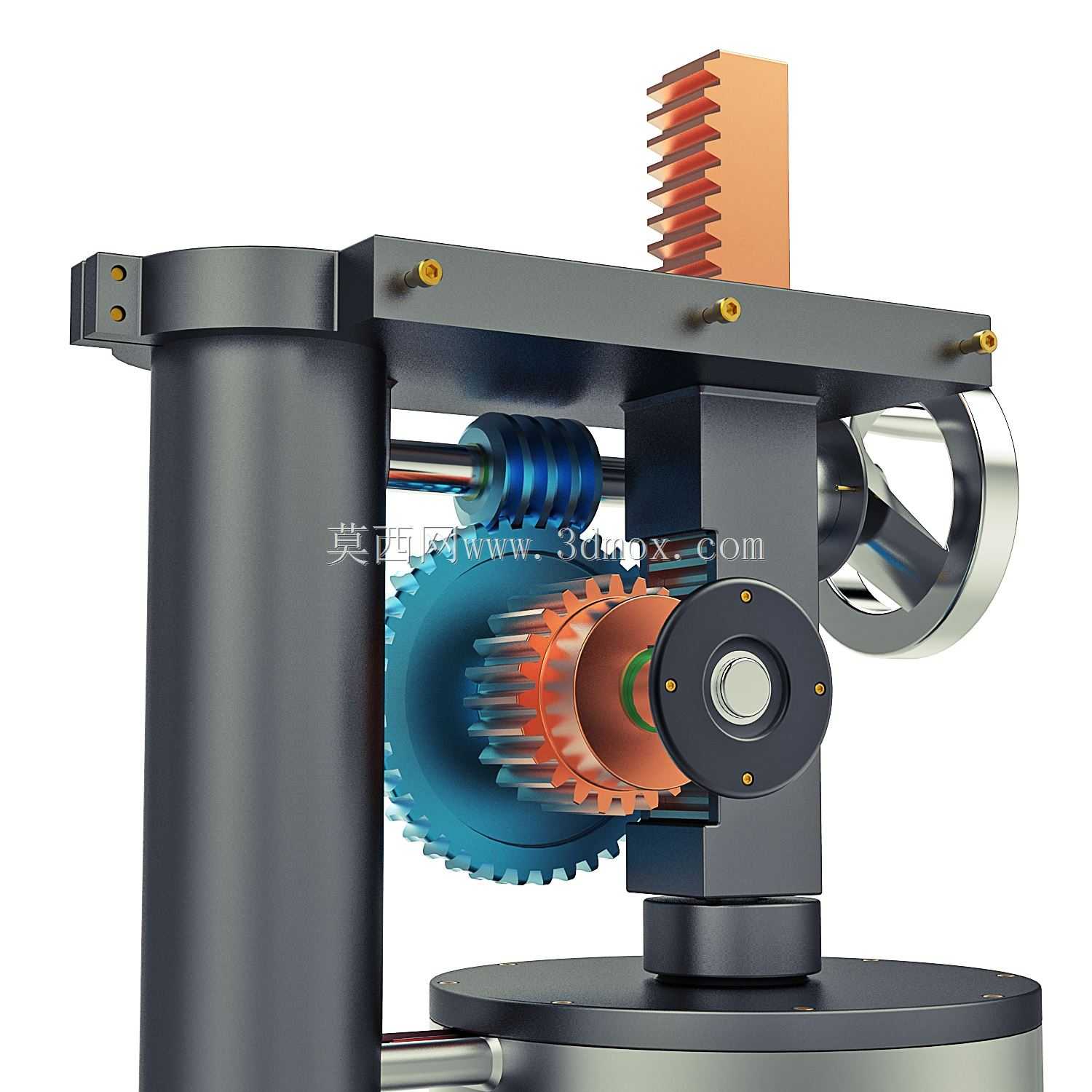

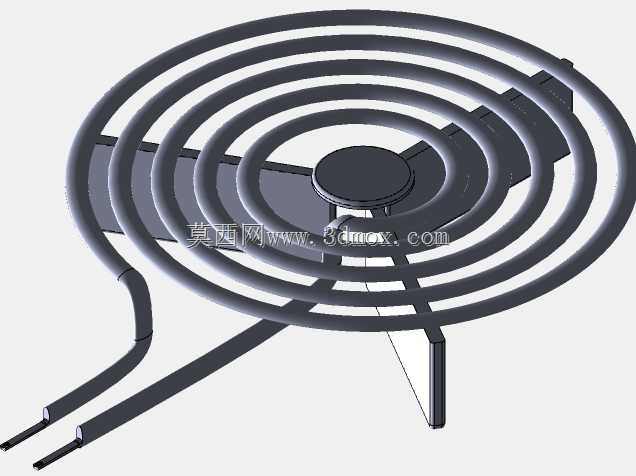

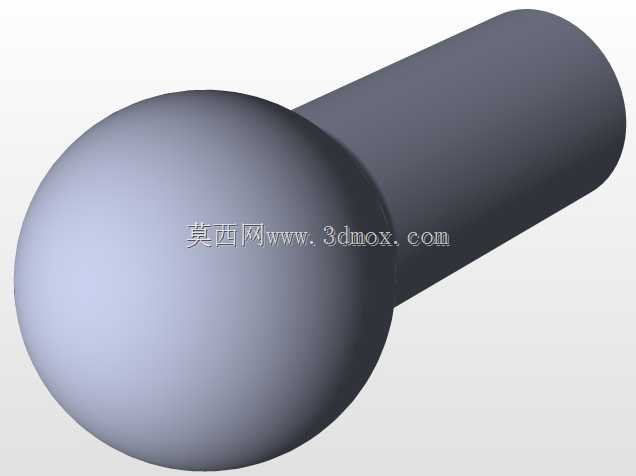

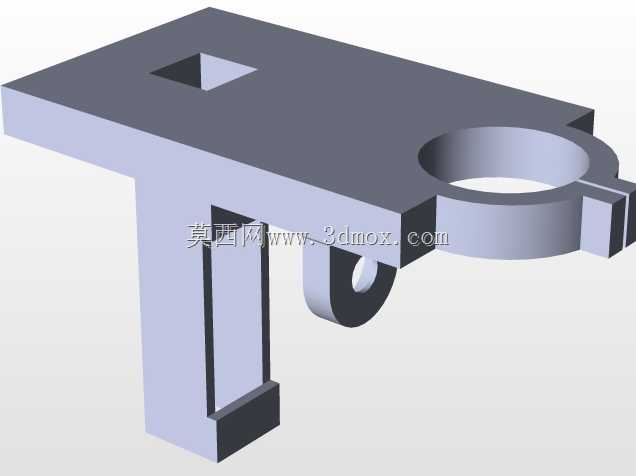

这款手动驱动的热压作业装置，主要面向小批量零部件加工、实验室试样制备、维修工位零散压合作业场景设计，无需外接动力源即可完成热压成型、小零件压装、薄片材料热贴合等工序，适配无气源、无电力供应的零散作业场景，也可作为生产线旁的备用压合作业工装，应对临时补产、样件试制的压合需求。装置采用齿轮齿条配合蜗轮蜗杆的传动结构，手轮输入的扭矩经蜗杆传递至啮合的蜗轮，蜗轮与驱动齿轮同轴设置，带动竖直布置的齿条完成上下直线进给，蜗轮蜗杆副自带的自锁特性可在任意进给位置锁止压头，避免压合作业过程中压头回弹移位，保障压合位置精度与作业安全，无需额外加装锁止机构即可维持压合保压状态。整体采用立式单立柱支撑结构，底座为方形安装板，四角预留安装固定孔位，可直接通过螺栓固定在标准工作台面，安装边界适配多数常规钳工工作台的台面尺寸，无需额外定制安装基座。上下压盘采用平行度校准的圆形金属平板，下压盘固定在底座支撑柱上，上压盘随齿条做竖直进给，两压盘的平行度公差控制在0.05mm以内，保障压合过程中工件受力均匀，避免出现压偏、局部压力不足的问题。设计过程中优先考虑手动操作的施力合理性，手轮布置在装置侧方，操作高度适配成年操作者站立作业的舒适区间，转动手轮的输入扭矩经传动副放大后，压头可输出满足小零件热压需求的压力，无需操作者施加过大的手动力即可完成压合作业。传动部位的齿轮、蜗杆副均预留润滑脂加注空间，日常维护仅需定期补充润滑脂即可保障传动顺畅，立柱与齿条的配合面采用耐磨衬套结构，降低长期往复运动的磨损量，延长装置的使用寿命。压盘的尺寸设计兼顾通用性，可覆盖多数小型电子元件热压、塑料样件压制成型、小五金件压装的工件尺寸需求，针对不同厚度的工件，可通过调整手轮进给行程适配，无需额外更换压头配件。整体结构无复杂电控元件、液压管路，故障率低，日常使用无需专业人员维护，适合小型加工坊、学校实训车间、企业研发试样工位使用，在无外接动力的野外维修场景也可快速部署使用，完成简易的热压、压装作业。
