四柱式小型冲压绘图压力机结构设计

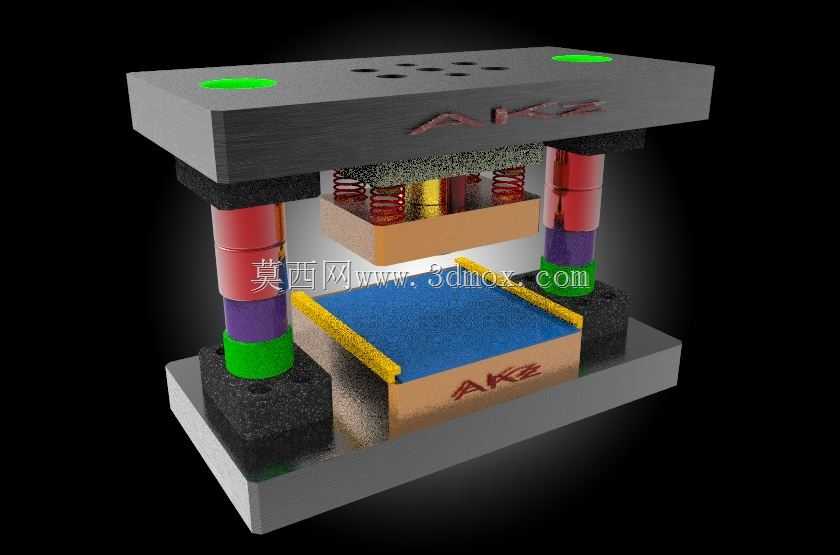

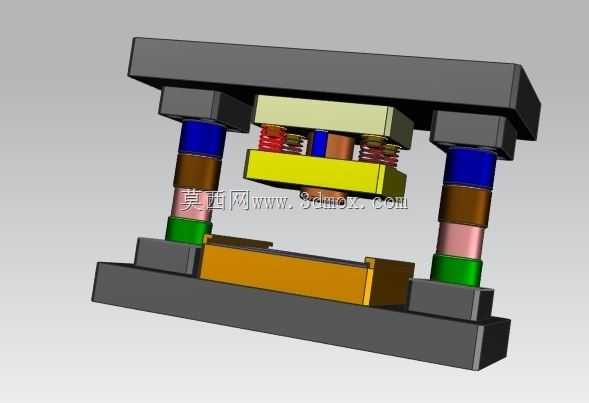

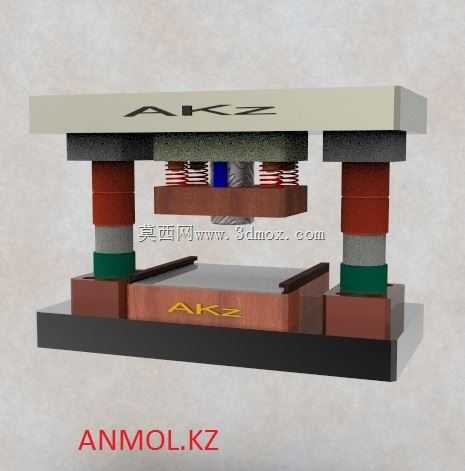

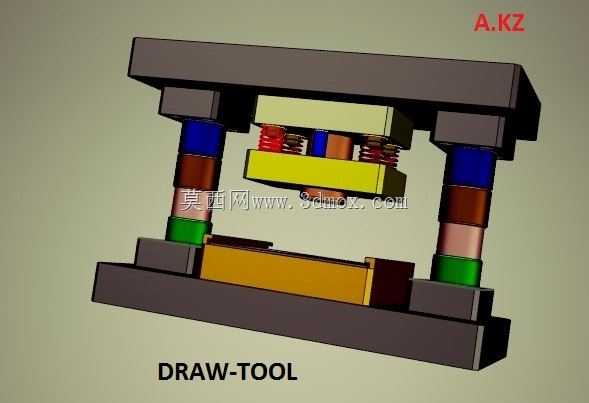

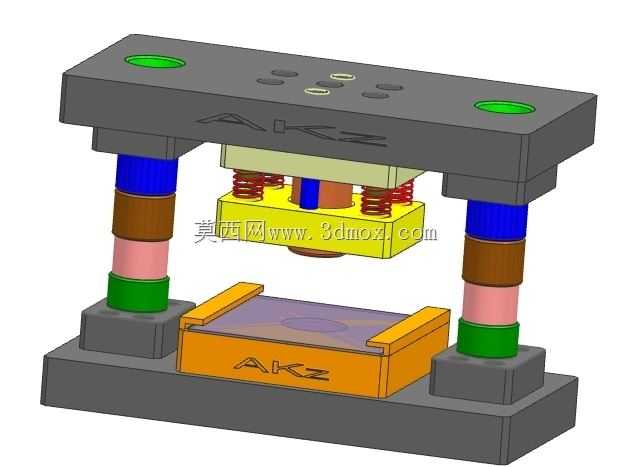

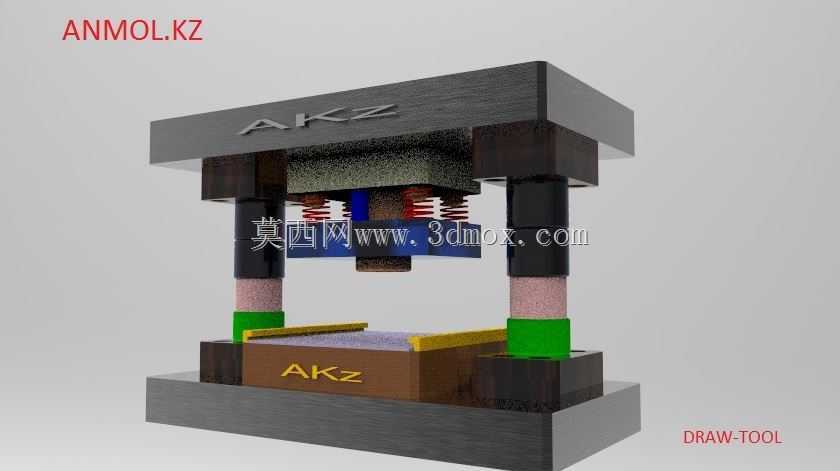

这款四柱式压合设备的设计初衷，是面向小型工件冲压、薄材压型、简易绘图标记压印这类轻载加工场景，在桌面级加工工位、教学实训场景、小批量打样车间里都能适配，不需要大型压力机的占地与配套动力，就能完成常规的小吨位压合作业。从结构布局来看，设备采用经典的四柱导向架构，上下两块厚重的安装平板作为承载基础，四根导向柱对称分布在平台四角，每根导柱上配套设置了复位弹簧与导向套，能够保证上模座下行过程中全程保持水平姿态，不会出现偏载卡滞的问题，导柱下部设置的缓冲垫块，一方面可以限制上模座的下行极限位置，避免合模过位损伤工件与模具，另一方面也能吸收压合瞬间的冲击载荷，减少整机振动传导到安装台面。上模的安装区域预留了通用的装夹槽位，可以根据加工需求更换不同的压头，不管是平面压块、字符压印头还是简易成型模，都能直接装夹固定，不需要额外改装模座。下工作台面设置了可调式定位挡边，能够快速对齐待加工工件的基准边，减少每次装夹的找正时间，对于批量小零件的压合作业来说，能有效提升装夹效率。设计过程中优先考虑了安装边界的适配性，整机的底面尺寸控制在桌面工位可容纳的范围内，不需要专门做混凝土地基固定，直接放置在稳固的工作台面上就能开展作业，整机高度适配常规操作人员站立操作的视线高度，不需要额外垫高或者俯身操作。从功能特性上看，设备的压合作业行程控制在合理区间，复位弹簧的弹力经过匹配计算，上模完成压合动作后可以自动回弹到初始位置，不需要额外设置回程驱动结构，简化了整机的结构组成，降低了后期维护的复杂度。导柱与导向套的配合间隙经过反复调整，既保证了导向的精度，控制压合面的平行度误差在小范围内，满足薄材压印、小型零件压装的精度要求，又不会因为配合过紧导致滑动卡滞，日常使用只需要定期在导柱表面涂抹润滑脂就能维持顺畅运行。在实际应用场景里，这类小型压力机除了完成薄金属片的压型、纸张与皮革的压痕绘图标记作业，还可以用于小尺寸轴承的压装、塑胶件的铆合、小型电子元件的压接固定，覆盖的作业场景非常灵活，相比大型冲压设备，它的操作门槛更低，安全风险更小，适合实训教学、个人工作室、小型加工坊这类没有大规模量产需求的场景使用。结构设计上没有采用复杂的传动组件，所有零部件都采用常规的机加工件就能制作，没有特殊的定制异形零件，加工成本可控，后期如果出现零件磨损，也能快速替换同规格的标准件，不需要专门定制配件。上下工作台的平面都做了精磨处理，保证平面度满足压装基准要求，不会因为基准面不平导致压合工件出现倾斜、压痕不均的问题。
