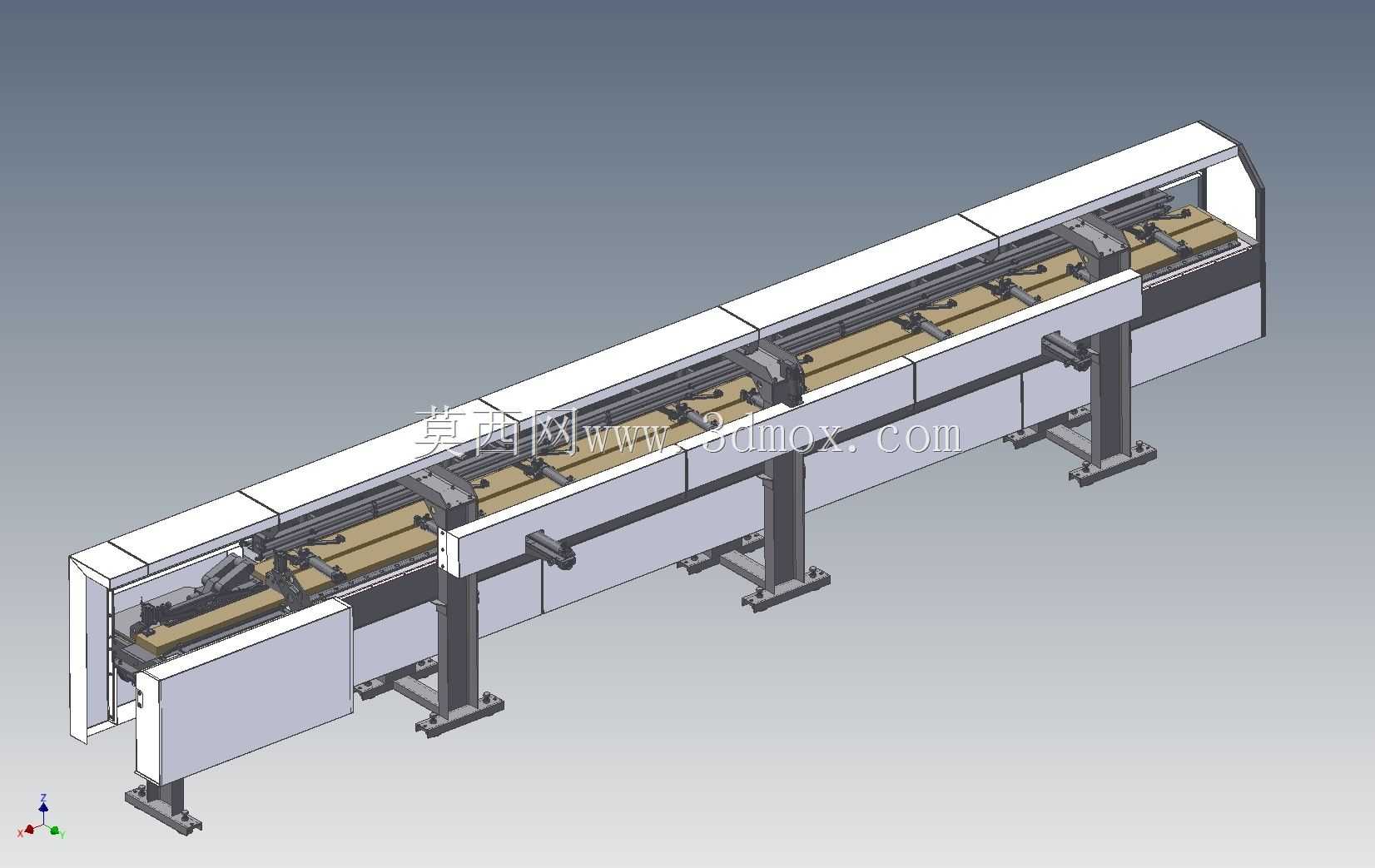

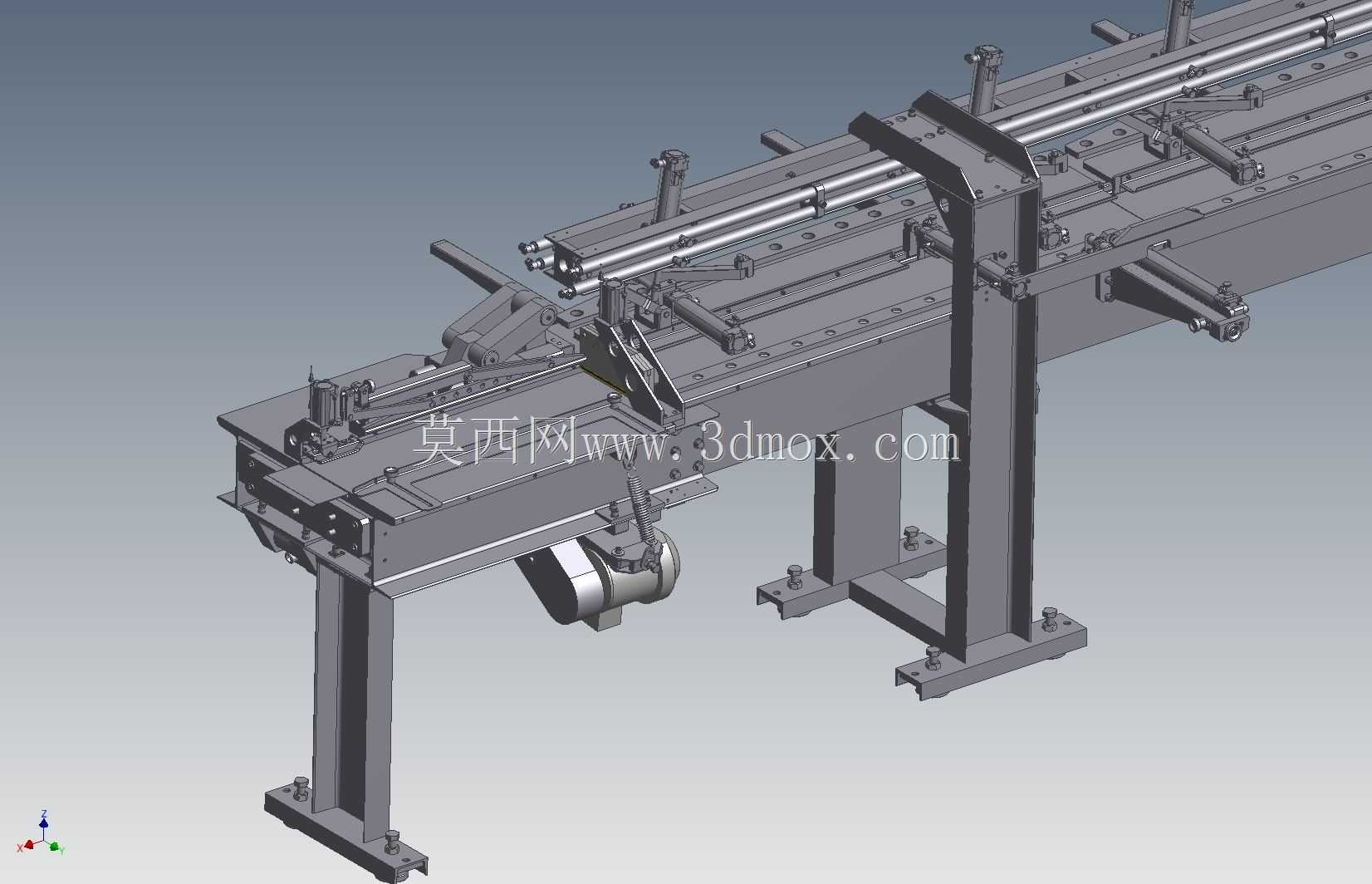

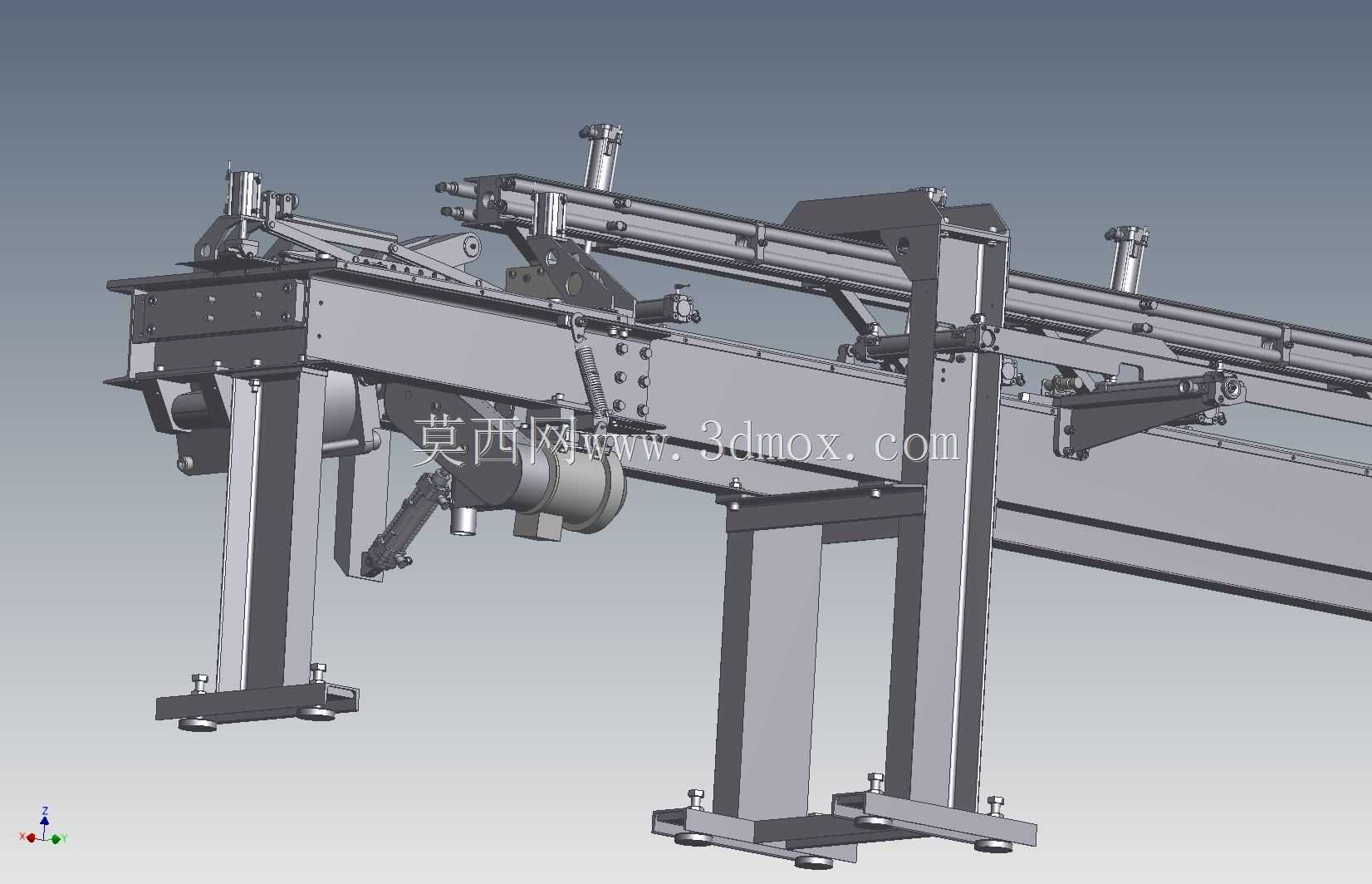

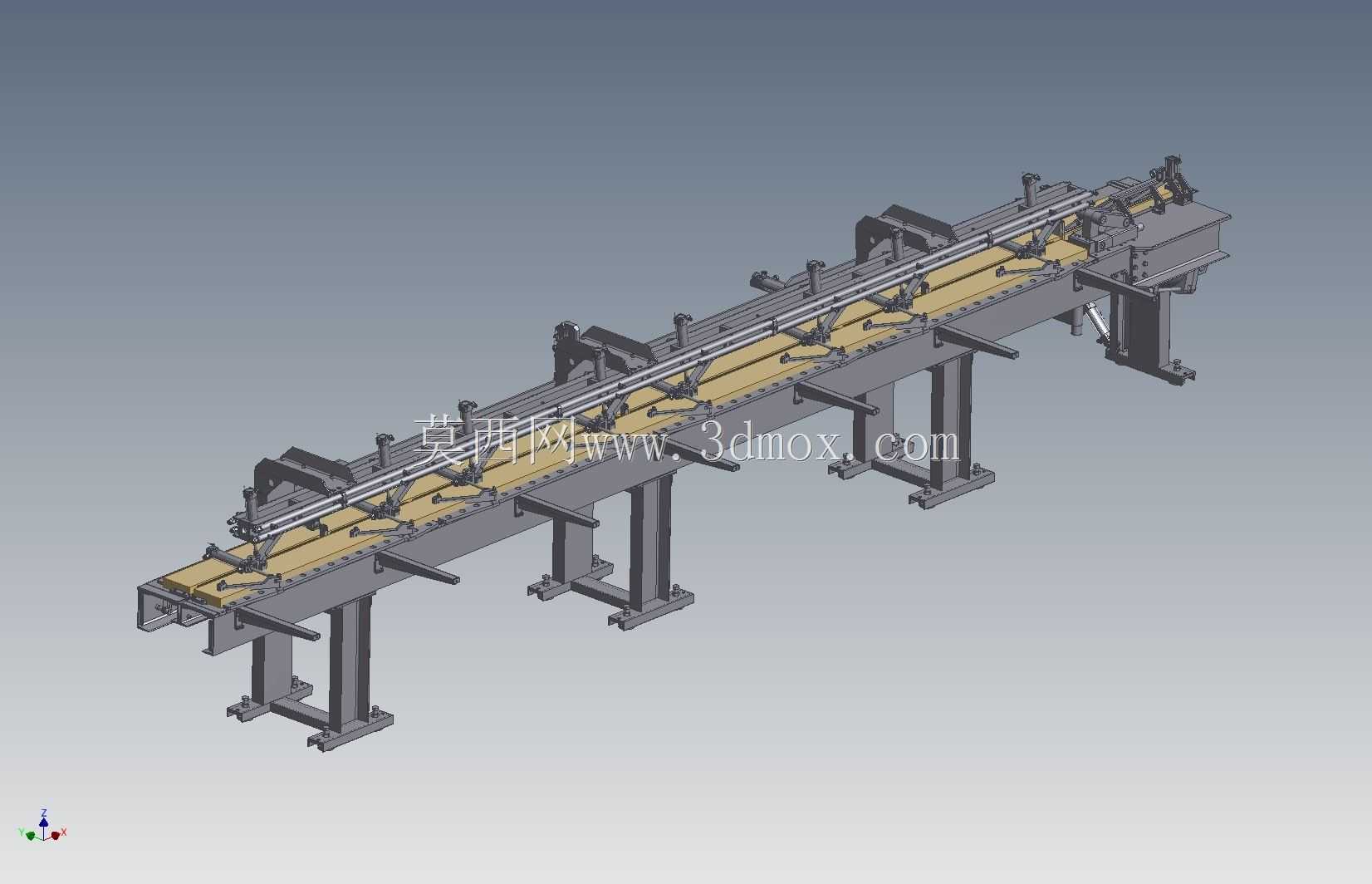

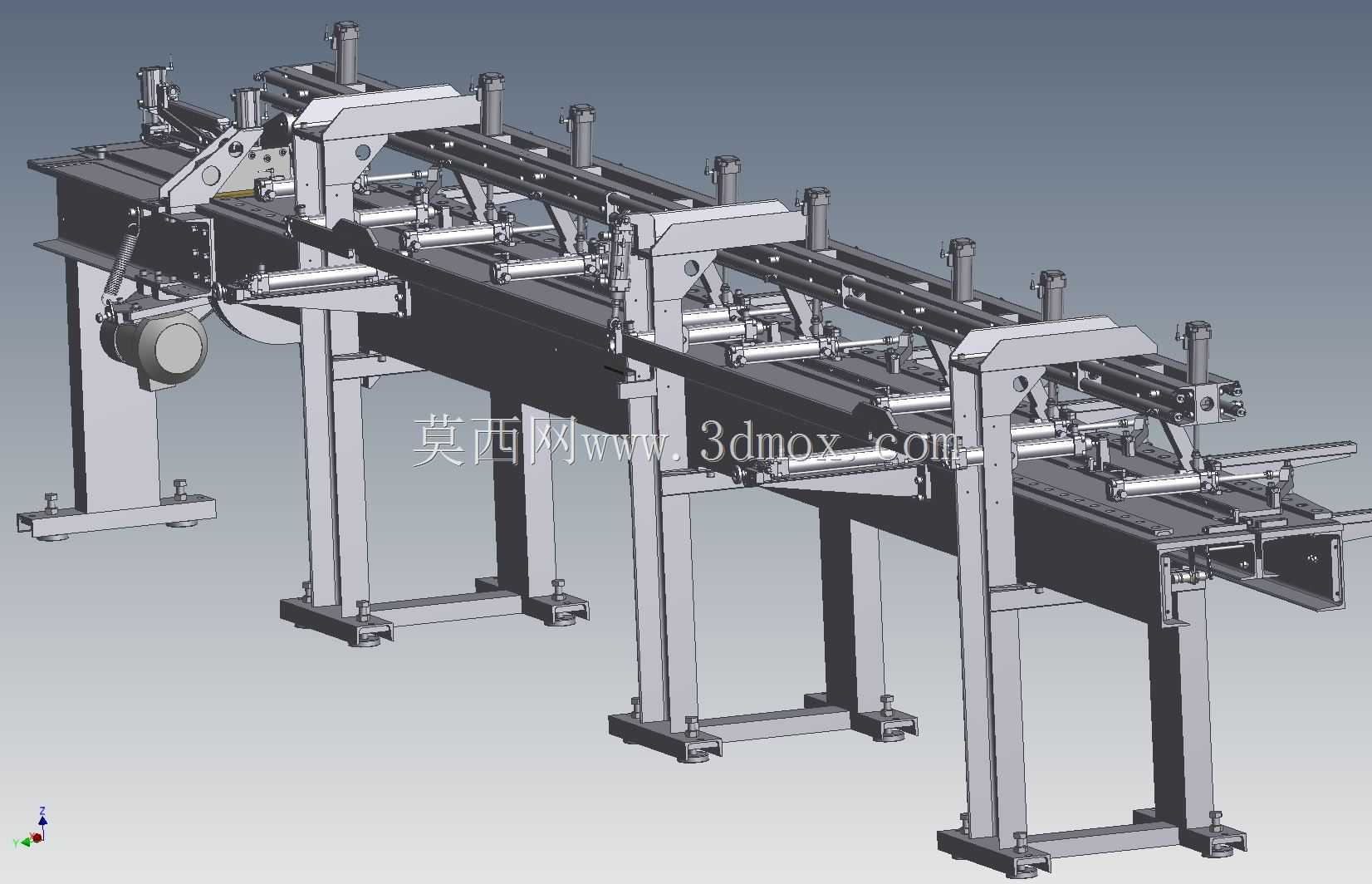

双通道自动手指关节压力加工设备

该设备针对长条状指关节类型材的连续化加工作业设计，主要应用于五金型材加工、家具配件成型、小型金属构件预制的生产场景，可在单台设备上完成多道连续加工工序，替代传统多台单机分散加工的作业模式，减少工序间工件转运的人力与时间损耗，适配中小规格长条型材的批量加工需求。设备采用双通道并行作业架构，第一通道负责工件的初始成型与定长裁切打段，可根据加工需求手动转换适配30mm至175mm区间的加工宽度，第二通道完成工件的表面平整与压实整形，两个通道可独立调试参数，也可联动实现连续化流水作业，适配不同批次的加工工艺要求。设备的压装执行机构可实现垂直与横向两个方向的压力输出，垂直方向最大压缩力可达600kGs，横向压缩力同样可达600kGs，纵向压缩最大作用力可达7000kGs，可满足常规金属型材压装整形的压力需求，纵向压装最大行程为40mm，可适配不同厚度规格的工件压装作业。进给机构支持16mm至50mm区间的进给高度自动转换，设备整体长度可在4600mm与6200mm两档手动切换，初始位置的工件进给速率可达到1米每秒，单次作业可形成6米长度的成型料段，单次循环可完成6块工件的加工，加工节拍可匹配常规中小型材加工线的产能要求。设备配套气动控制系统采用6ata工作压力的气源网络接入，配套电锯单元功率为1.9kW，可完成定长裁切工序的作业需求。设备安装时需注意地面水平度校准，支撑脚需固定在硬化地面上避免作业时产生振动偏移，工作台面高度为960mm，高度误差控制在±5mm范围内，符合人工上下料的人机工程学高度要求，桌面操作宽度为500mm，可预留足够的工件临时摆放与操作空间，设备总长度为7100mm，安装时需在设备两端预留至少1米的维护与上下料空间，侧面预留0.8米以上的检修通道，方便日常的机构调试、易损件更换与故障排查。设备外罩采用半封闭钣金结构，可阻挡加工过程中产生的碎屑飞溅，同时预留透明观察窗可实时查看内部加工状态，传动机构全部内置在钣金护罩内部，避免人员误触引发安全事故，支撑立柱采用加厚型钢焊接结构，可承受大吨位压装作业时的反作用力，减少设备整体形变，保证长期加工的精度稳定性。
