可参数化配置硬质合金圆锯切削刀具

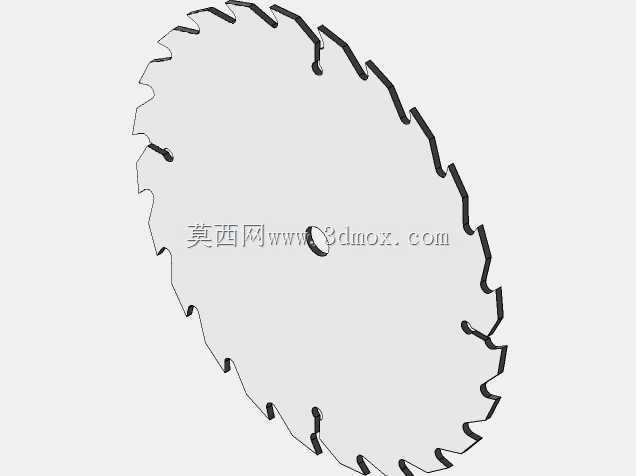

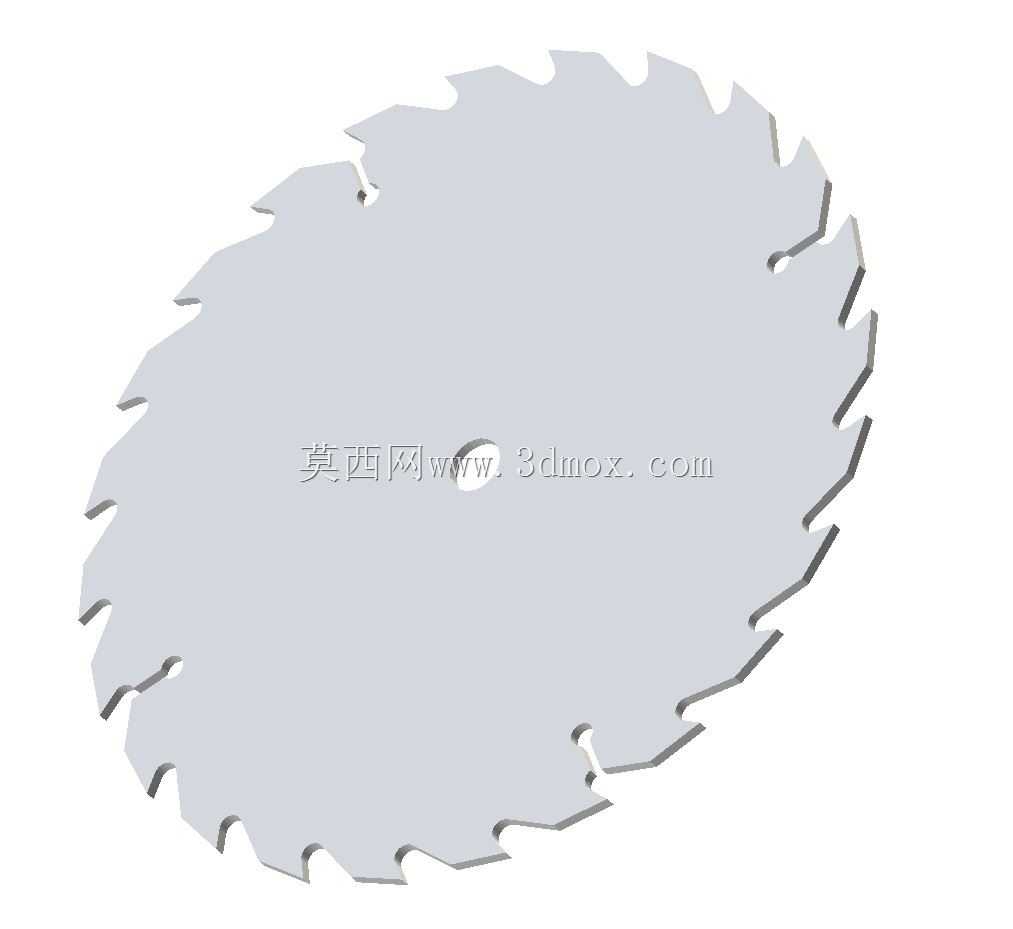

这款可配置圆锯片是切削加工场景中常用的消耗型刀具部件，日常在实木开料、型材截断、人造板材裁切、有色金属棒料下料等工序里都能见到它的应用，不同齿形、齿数、外径规格的锯片，适配的加工工况差异极大，做结构设计时需要结合设备主轴参数、被切削材料特性做匹配选型。从设计逻辑来看，这款模型采用参数化可配置的建模思路，所有关键尺寸都做了参数关联，调整齿数、齿深、基体厚度、中心安装孔直径、外径尺寸时，齿形排布、基体应力槽、排屑间隙都会同步更新，不需要逐个特征重画，能大幅缩短不同规格锯片的建模周期，也方便设计人员快速验证不同参数下的锯片结构合理性。从结构细节来看，锯片基体采用整体式圆盘结构，中心的安装孔是与设备主轴配合的核心定位基准，设计时需要严格匹配对应切割设备的主轴轴径、法兰盘压紧尺寸，保证安装后锯片的径向跳动、端面跳动控制在允许公差范围内，避免高速旋转时出现振动、崩齿的问题。锯齿部分沿圆盘外圆周等距排布，每个齿都设计有对应的切削角度与排屑空间，齿根位置预留的应力释放槽，能避免高速切削时热胀冷缩或者冲击载荷导致基体开裂，部分齿侧的缺口结构是为了优化排屑效果，减少切削过程中碎屑卡滞在齿缝里造成的切削面烧蚀、齿部崩损问题。实际选型应用时，若用于木材切削，通常会选择齿数稍多、齿形带左右交替斜角的规格，保证切割面光滑无毛刺；若用于金属型材切割，则会选择基体更厚、齿形强度更高、齿数相对偏少的规格，配合合适的切削线速度，避免齿部过早磨损。建模过程中对锯齿的切削刃角度、齿距公差、基体厚度变化都做了符合工程实际的还原，没有做过度简化，导入装配环境后可以直接用于切割设备的主轴装配干涉检查，也能用于模拟锯片旋转时的安全防护边界，确认防护罩的覆盖范围、工件进给的安全距离是否符合设计要求。需要注意的是，不同安装孔径的锯片不能强行适配不同轴径的主轴，否则会出现安装偏心，高速运转时不仅会导致切割精度下降，还可能引发锯片碎裂的安全风险，设计选型时必须把安装边界尺寸放在首位核对。
