双腔双滑块注塑模具结构设计方案

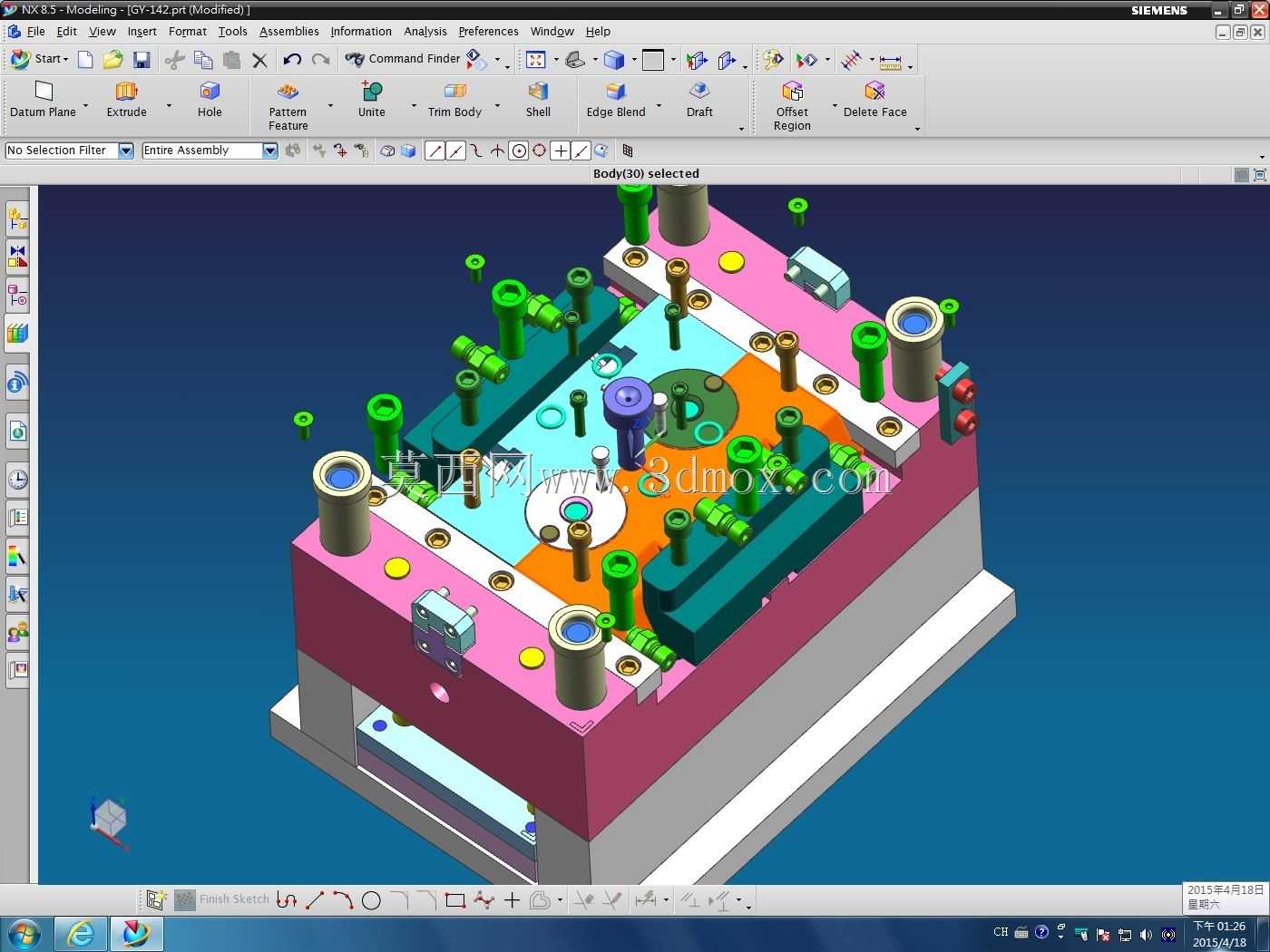

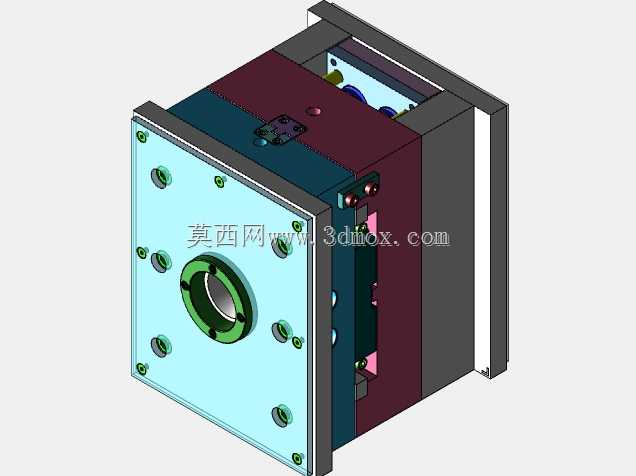

这套双腔双滑块结构的注塑模具，主要面向小型精密塑胶件的批量注塑生产场景，常见于消费电子小结构件、家电接插件、日用塑胶配件的量产环节，能够在单模次内完成两个相同塑件的成型，相比单腔模具生产效率提升近一倍，同时能更好平衡注塑机射胶压力，减少单腔填充不均带来的成型缺陷。从结构设计逻辑来看，双滑块抽芯机构是这套模具的核心设计点，针对塑件侧壁存在的倒扣、侧孔特征，采用左右对称布置的滑块组件，开模过程中通过斜导柱驱动滑块完成侧向抽芯动作，避免塑件顶出时出现侧壁拉伤、倒扣卡滞的问题，滑块与模仁的配合面做了精准的封胶止口设计，能有效减少注塑过程中飞边的产生。模架部分采用标准龙记模架的适配尺寸，上下模座、支撑板、顶针板的厚度匹配120-160吨锁模力的卧式注塑机安装参数，定位圈、浇口套的尺寸符合通用注塑机的炮嘴对接标准，安装时无需额外做过渡法兰适配，能快速完成上机装夹。浇注系统采用平衡式流道布局，从主流道分流到两个型腔的流道长度、截面尺寸完全一致，保证两个型腔的填充速度、保压压力同步，避免出现一模两腔塑件重量差过大、收缩率不均的问题。冷却回路围绕两个型腔做环绕式布置，同时在滑块内部也设计了独立的冷却水道，缩短成型周期的同时，减少滑块区域因局部温度过高导致的塑件粘模、滑块卡滞故障。顶出系统采用圆顶针与扁顶针组合的方式，针对塑件的筋位、柱位做针对性顶出布置，顶针排布避开塑件外观面，保证成型后塑件外观无顶出痕迹，顶出行程匹配塑件的脱模高度，不会出现顶出行程不足导致的塑件脱模困难。整套模具的导向系统除了模架自带的导柱导套外，在滑块抽芯方向额外增加了导向压条，保证滑块抽芯、复位过程的运动精度，减少长期生产过程中滑块的磨损量，延长模具的整体使用寿命。
