塑料热成型生产线用气刀结构设计

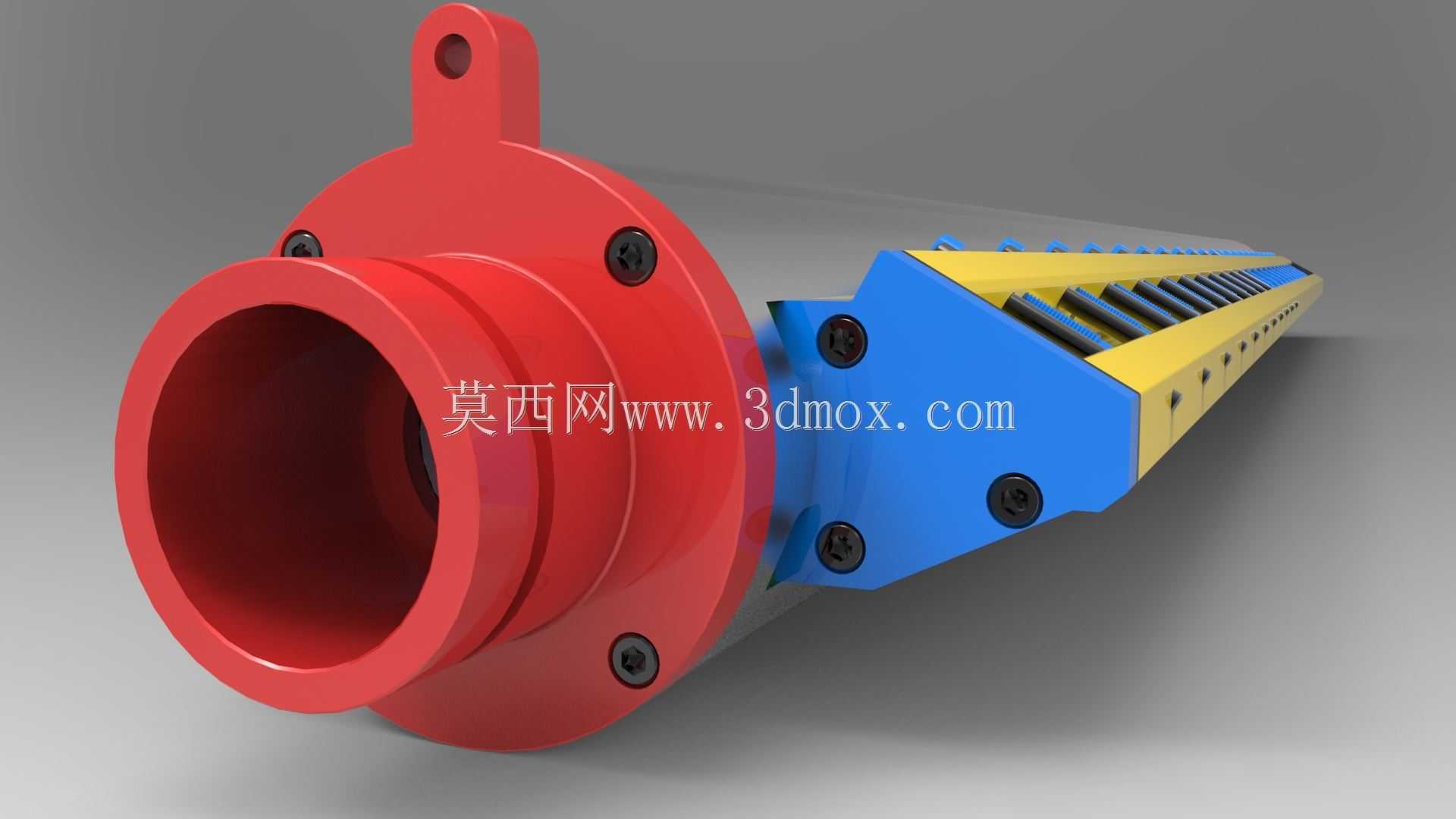

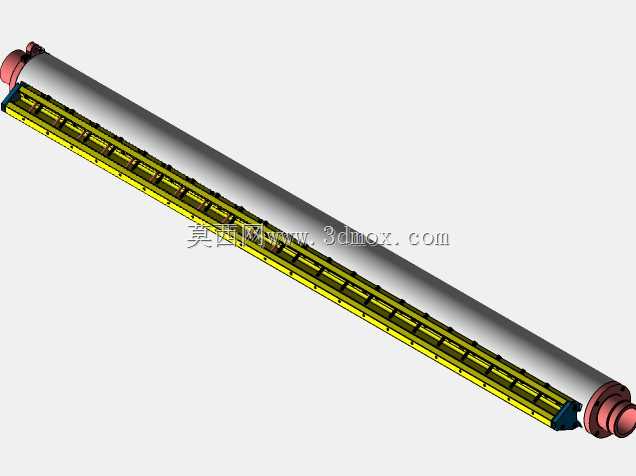

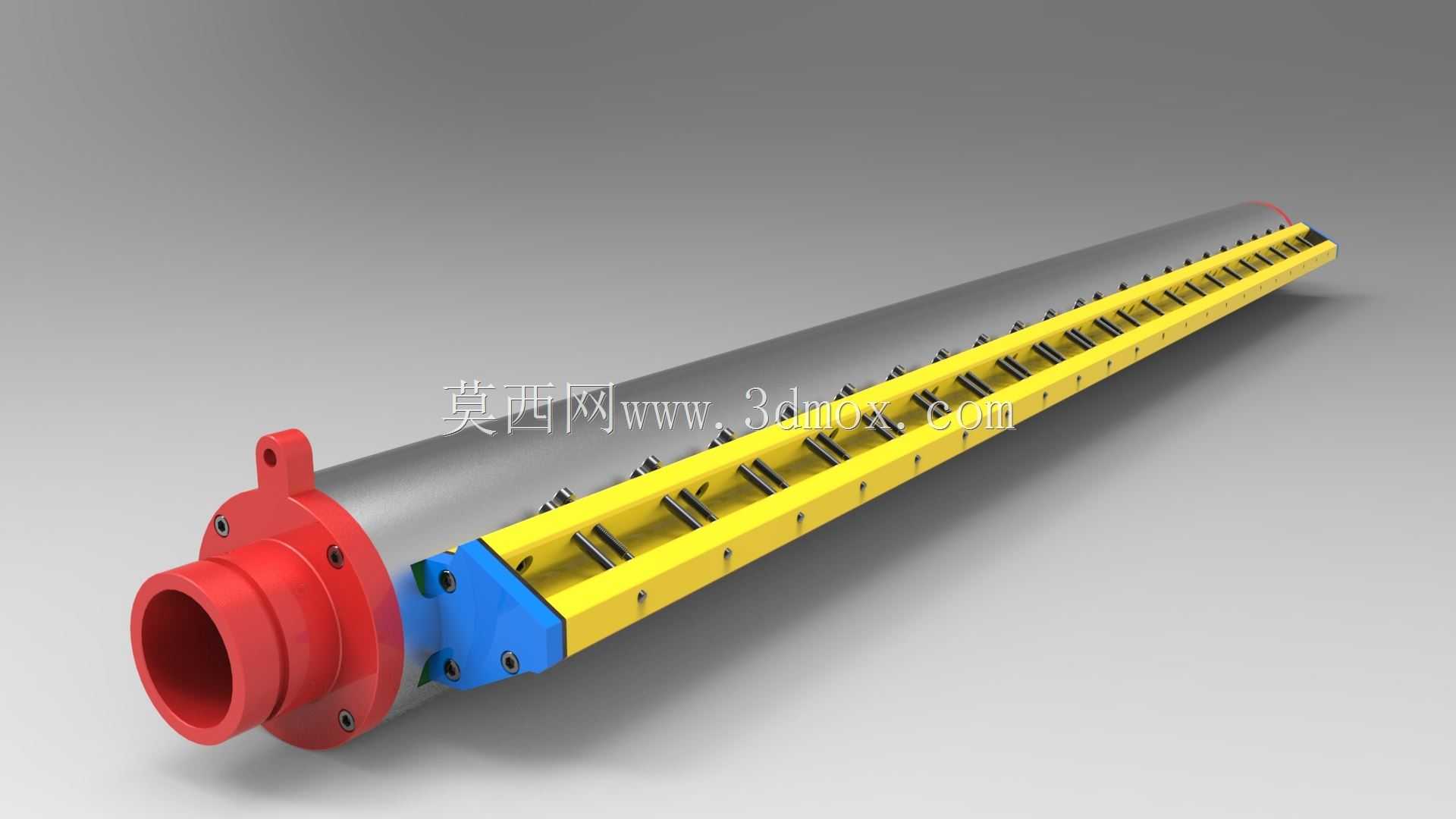

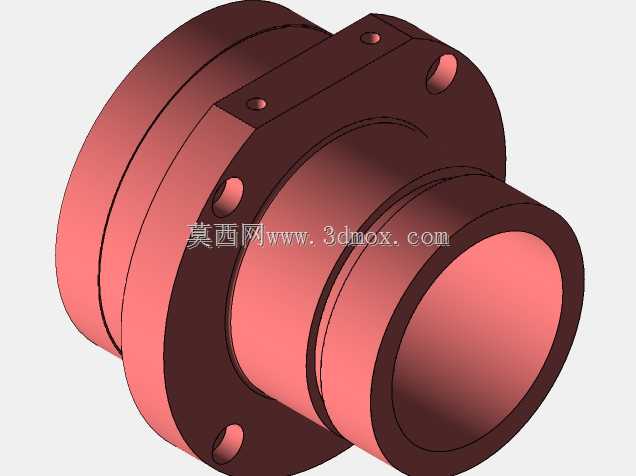

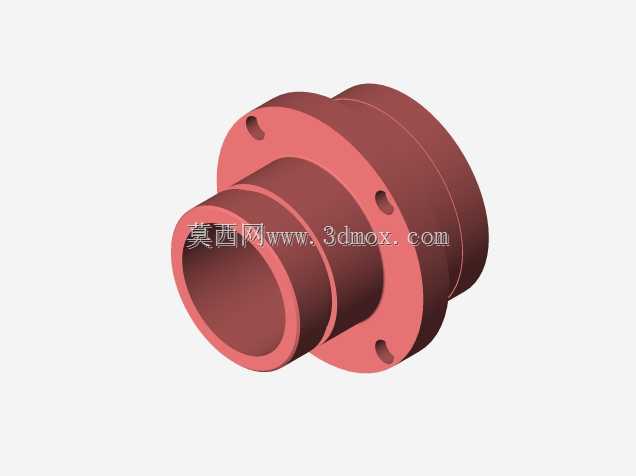

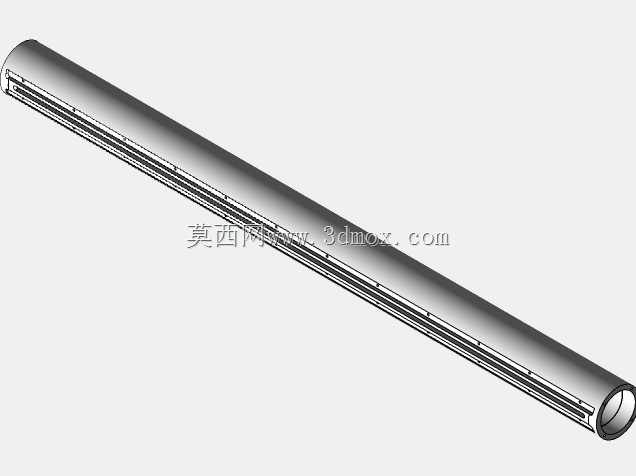

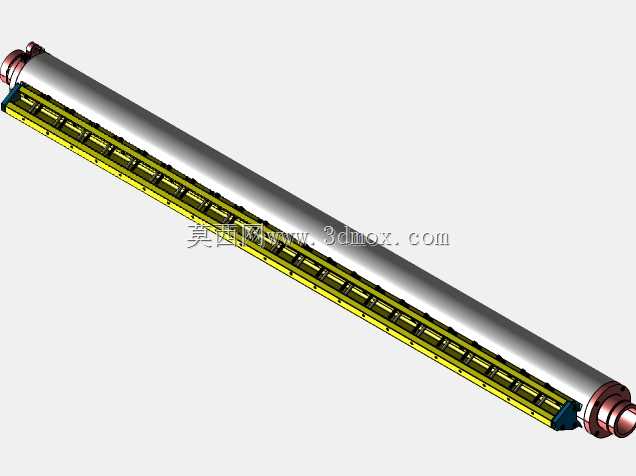

这款气刀主要应用在塑料热成型生产线的工序衔接段，在片材加热后输送、成型件脱模后冷却、余料吹除等工位承担核心气流作业功能，区别于普通压缩空气直吹管路，其核心作用是将输入的压缩空气通过内部流道整合成均匀、高速的层状气幕，避免局部气流紊乱造成的热成型片材偏移、冷却不均、表面水痕残留等常见工艺问题。从结构设计逻辑来看，进气端采用法兰式快接结构，红色端盖为进气接口段，通过周向均布的内六角螺栓与筒体主体锁紧，接口内径适配常规工业压缩空气管路的通径规格，安装时可直接对接车间现有气源管路，无需额外制作过渡转接头，端盖侧面预留的吊耳结构可用于设备吊装或安装时的辅助固定，适配生产线侧装、吊装等多种安装姿态。筒体主体分为承压段与出风段两部分，银色承压段为压缩空气稳压腔，内部做了流道圆弧过渡处理，避免高压气流进入腔体后形成紊流，保证沿筒体长度方向的气压差控制在极小范围内；黄色出风段为可调式风嘴结构，沿长度方向等距布置的压紧块可通过螺栓调整出风口缝隙宽度，现场调试时可根据不同塑料片材的厚度、生产线运行速度，灵活调整气幕的风速与覆盖范围，蓝色的端部定位块用于出风段与承压段的装配定位，保证整根气刀的出风口直线度，避免气幕出现局部断档、偏斜的问题。安装边界方面，整根气刀的长度适配常规幅宽的塑料热成型生产线，筒体外径尺寸可适配现有生产线的安装支架间距，安装时需保证出风口与被处理工件表面的间距控制在合理范围内，过大会造成气流速度衰减过快，过小则容易刮碰输送过程中的片材或成型件。在实际生产场景中，这类气刀除了热成型工序的冷却、吹扫用途外，也可适配板材清洗后的吹干、生产线碎屑清理、薄膜展平类工位，其结构设计充分考虑了工业现场的维护需求，出风段的压紧块可单独拆卸，当出现出风口堵塞、密封条老化时，无需整体拆解气刀即可完成局部维护，稳压腔内壁做了防锈处理，可适配含少量水分的普通工厂压缩空气气源，降低现场气源处理的配套成本。
