铝型材拼装式数控铣刨设备承载机架

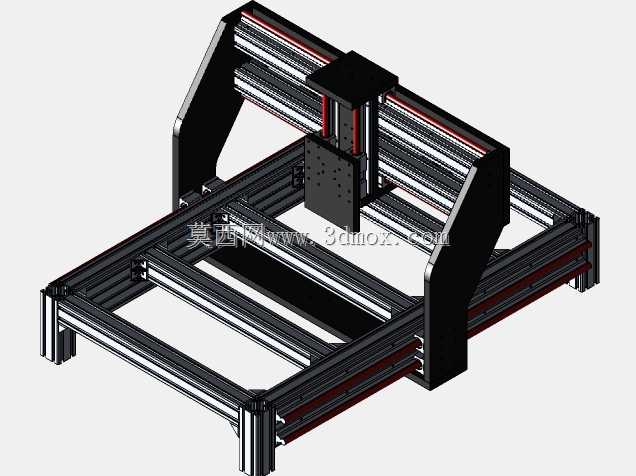

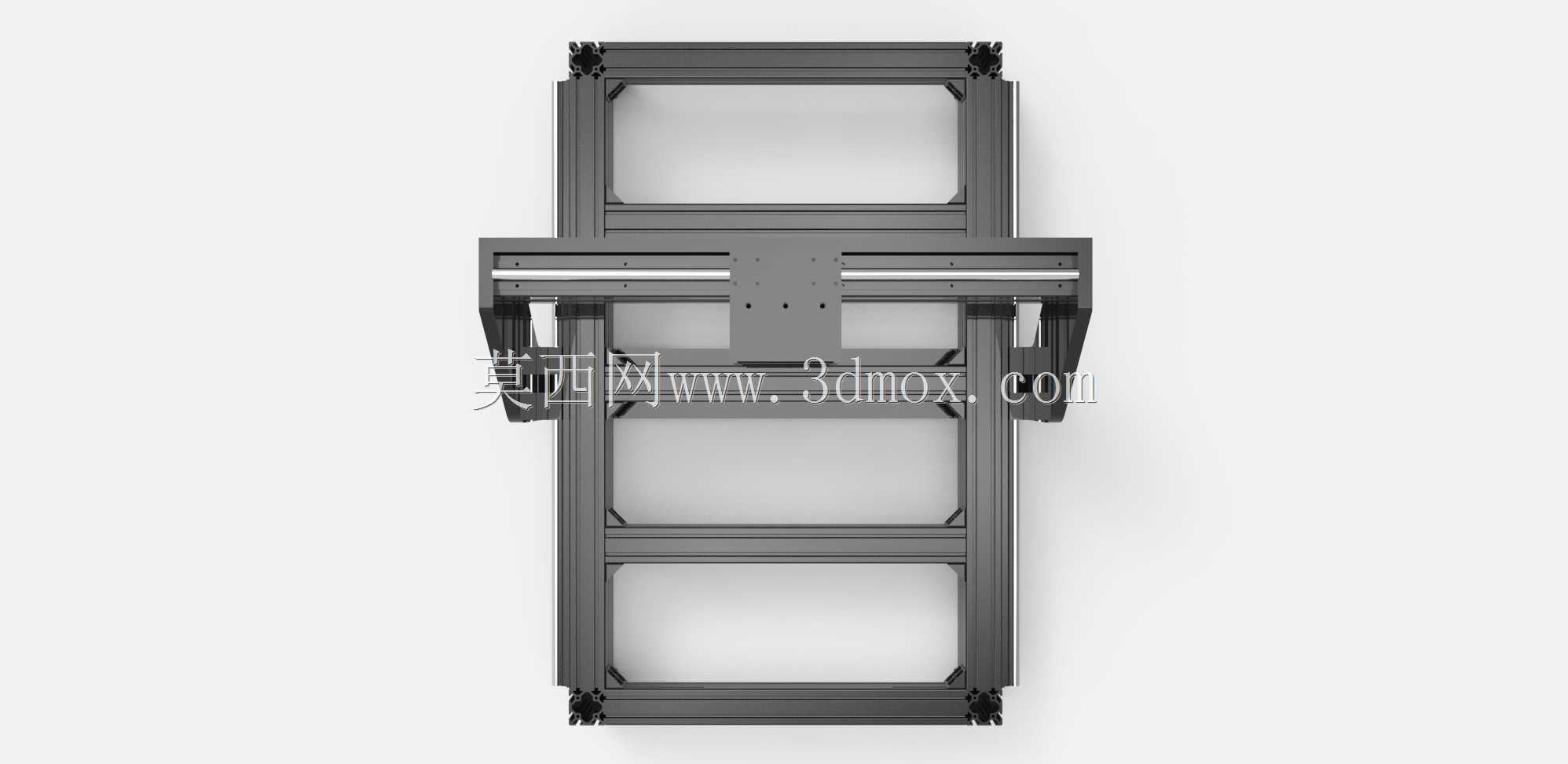

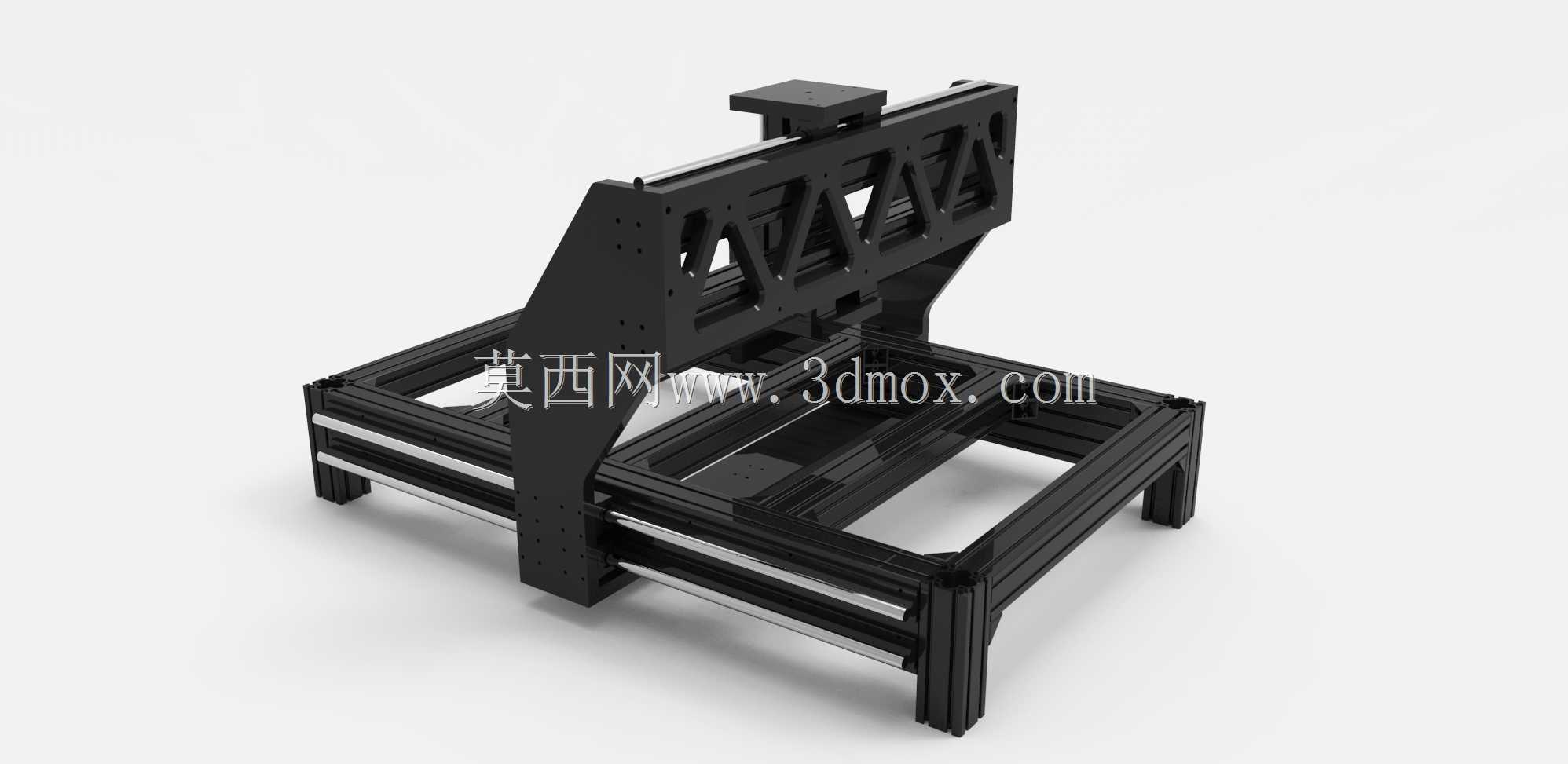

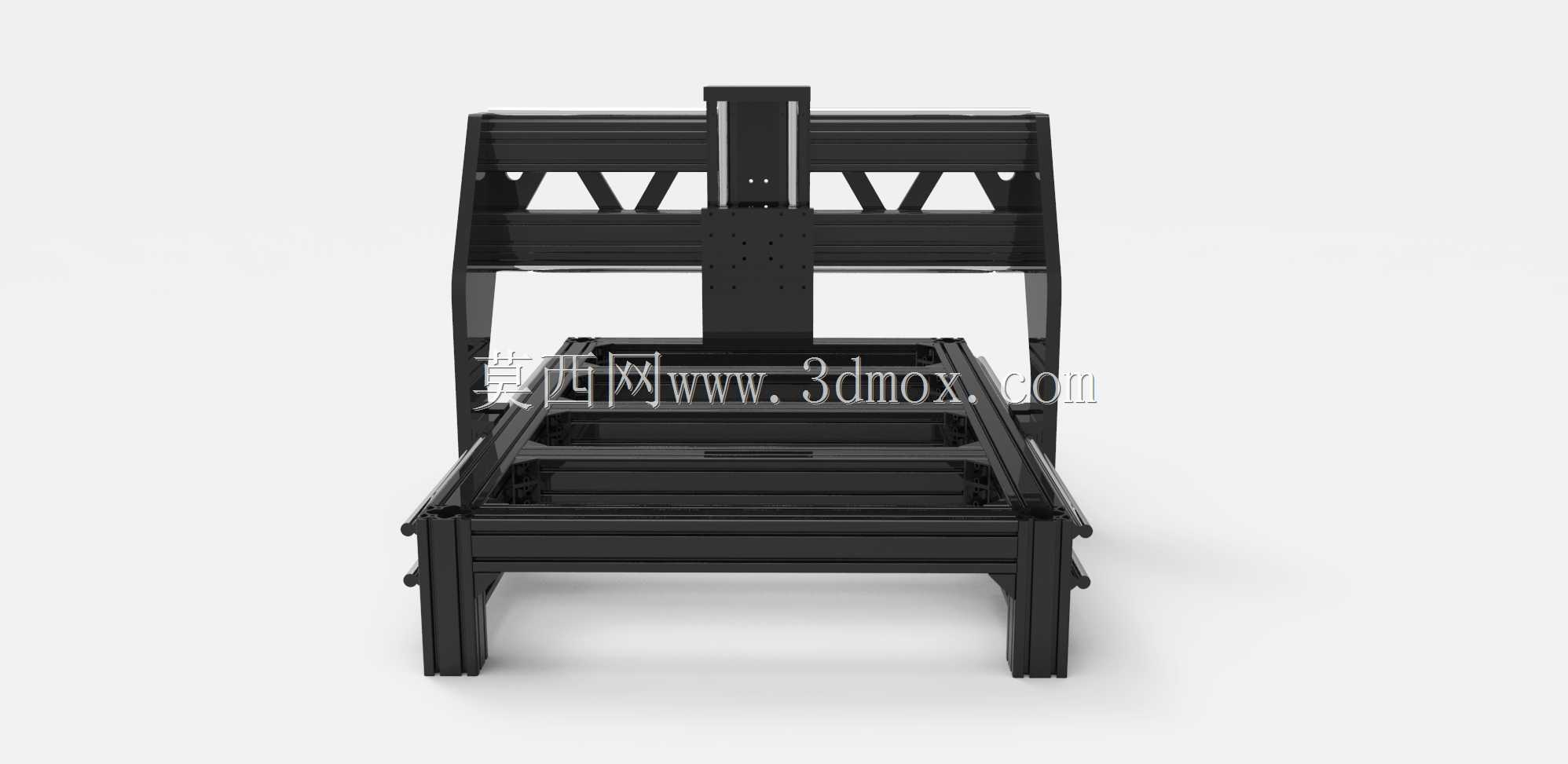

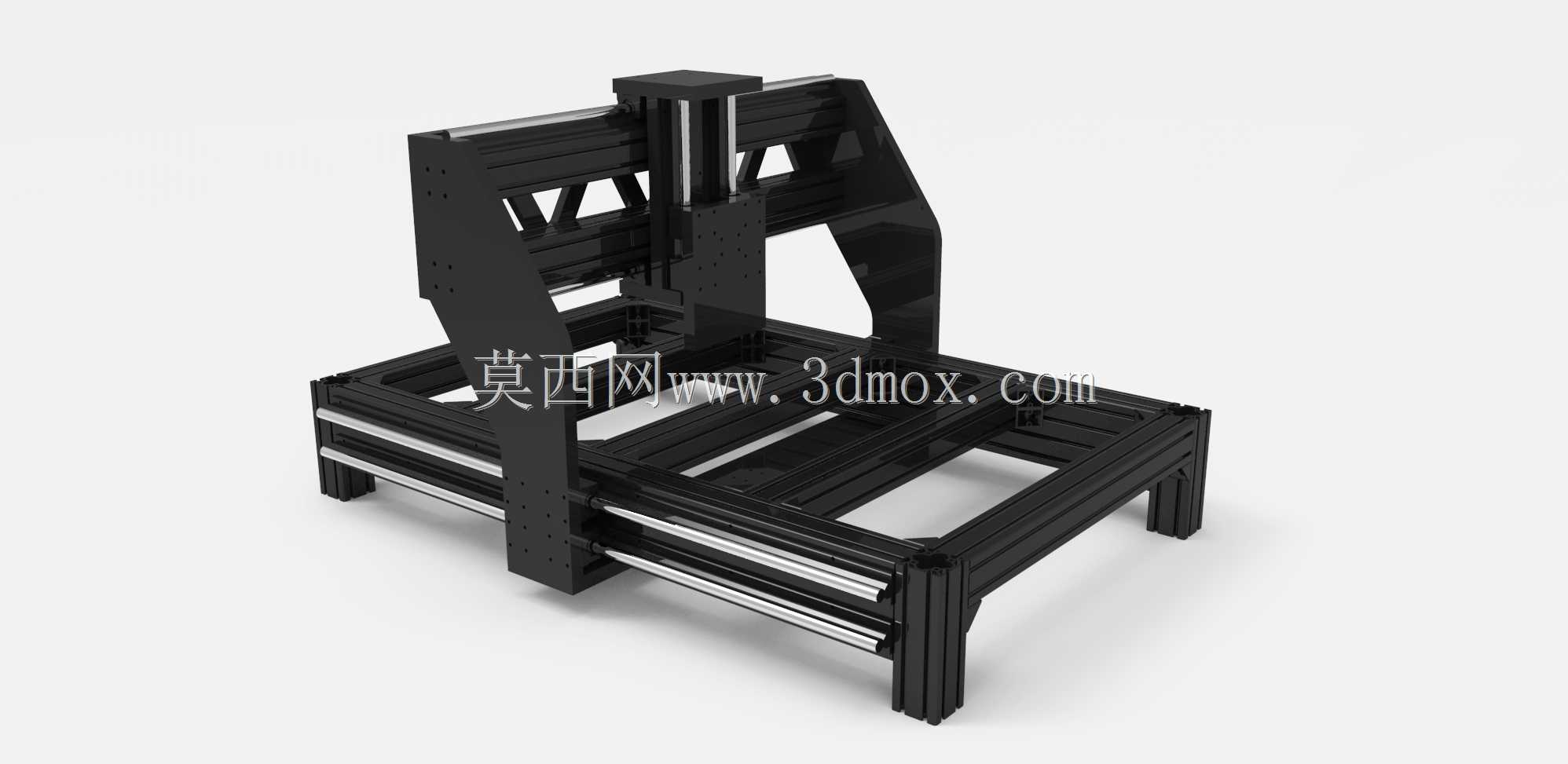

这款机架主要面向小型数控铣刨加工场景设计，可作为桌面级或小型落地式加工设备的基础承载结构，适配非金属、软金属等材料的小余量切削、刨削加工工序，常见于小型加工工坊、教学实训场景以及个人DIY加工设备的搭建环节。整体框架采用工业铝型材挤压件拼装而成，型材选型兼顾结构刚性与装配灵活性，所有连接点位均预留标准安装槽位，无需额外焊接工序即可完成主体拼接，后期调整跨距、加装功能组件时仅需拆装对应紧固件即可完成改动，大幅降低设备迭代改型的加工成本。机架下部采用双层框式结构，底层型材预留了地脚调节件的安装空间，可根据地面平整度调整支撑高度，保证工作台面的水平度误差控制在加工允许范围内；中层框体为工作台安装基准面，型材槽口可适配T型螺栓固定不同规格的工作台面板，不管是加装铝型材台面、电木板还是铸铁平台，都能通过槽位灵活调整固定位置，无需在框架上二次钻孔攻丝。上部龙门式支撑结构采用斜撑加强设计，在Z轴安装立板的背部增加了三角加强筋结构，可抵消主轴加工时产生的侧向切削力，减少Z轴进给过程中的结构形变，保证切削过程中的刀具运行精度。龙门横梁与两侧立柱的连接位置采用多面锁紧设计，可根据加工行程需求调整横梁的安装高度，适配不同高度工件的加工需求，两侧立柱与下部框架的连接点位做了加宽处理，分散龙门部分的承重载荷，避免长期受力后出现连接点松动偏移。设计过程中优先考虑了机械加工板的安装兼容性，所有运动组件的安装面均预留了标准件装配空间，直线导轨、丝杠传动组件的安装基准面都与型材挤压方向保持平行，装配时可直接依托型材本身的直线度做初定位，减少后期校准的工作量。整体安装边界控制在小型设备常用的占地范围内，宽度方向预留了防护钣金的安装间隙，长度方向可根据需求拓展型材段延长工作台行程，无需重新制作主体框架即可实现行程升级。框架本身为裸机承载结构，未集成主轴、传动、电控等组件，使用者可根据自身加工需求选配对应规格的运动部件，适配不同的加工精度与负载要求。
