250毫升方形保鲜盒注塑模具结构设计

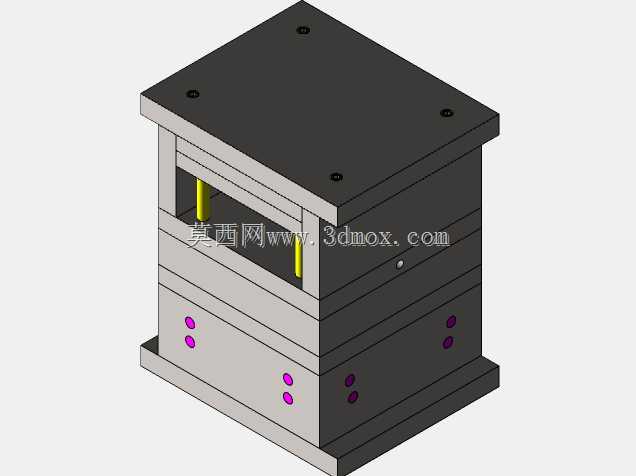

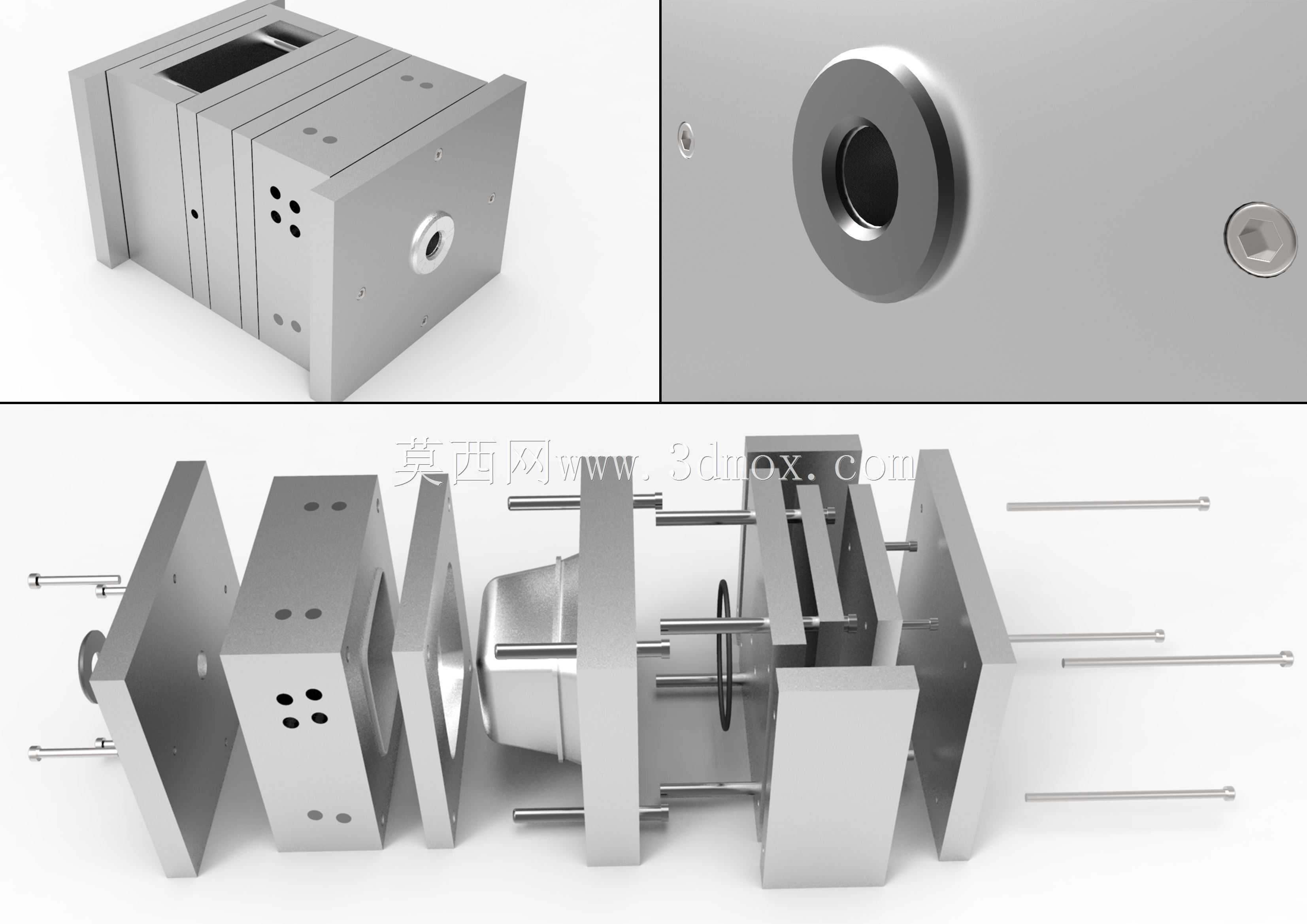

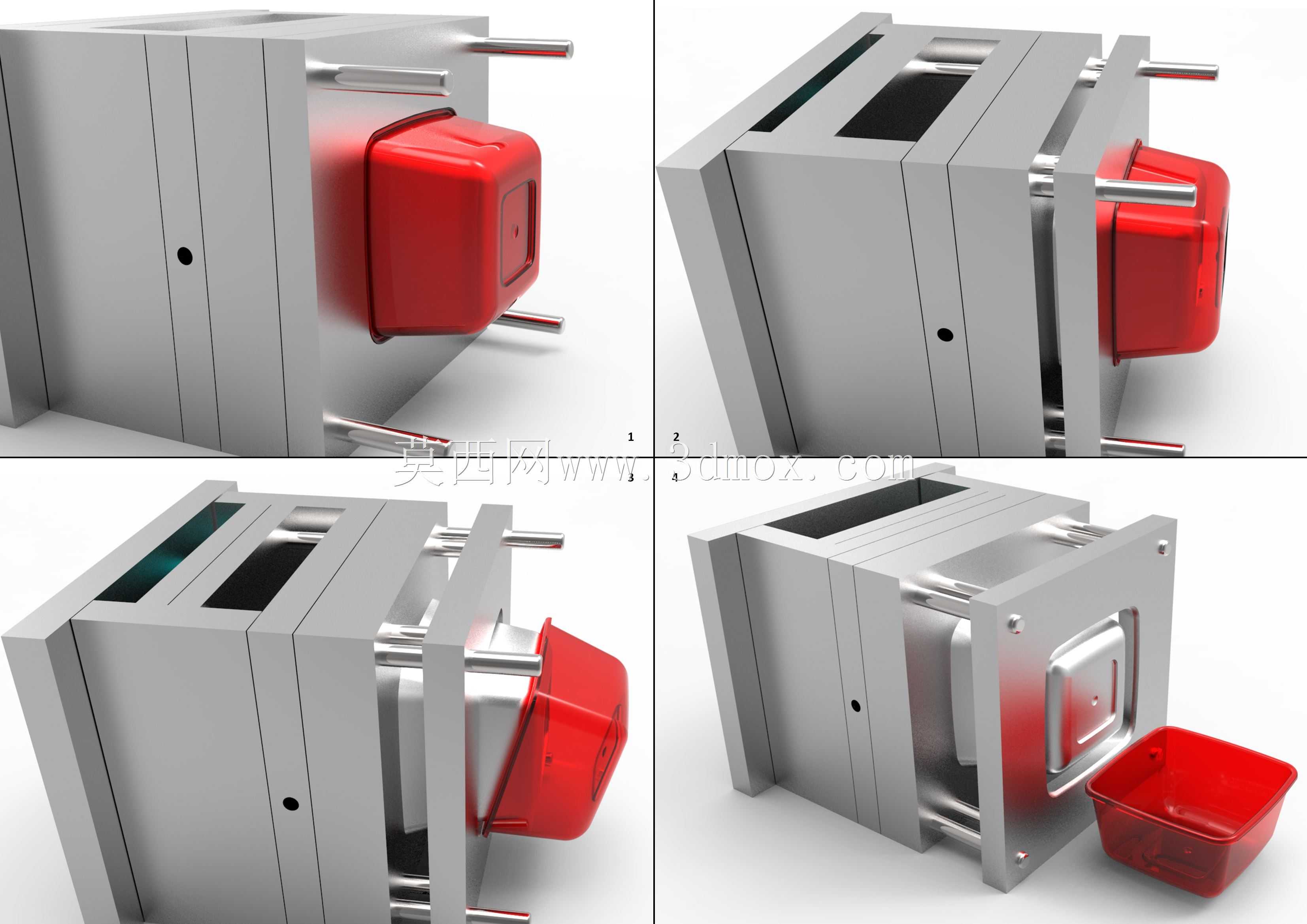

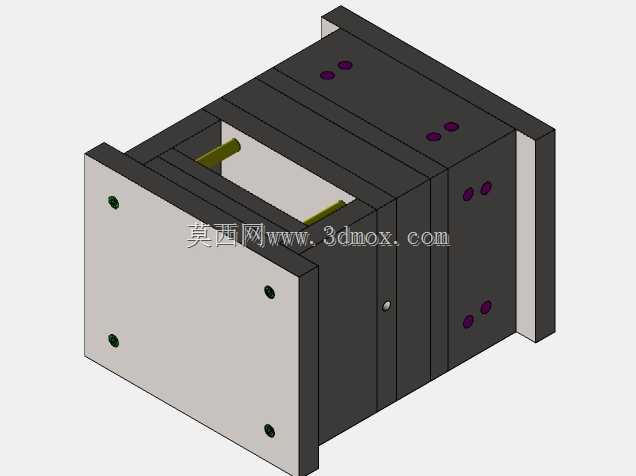

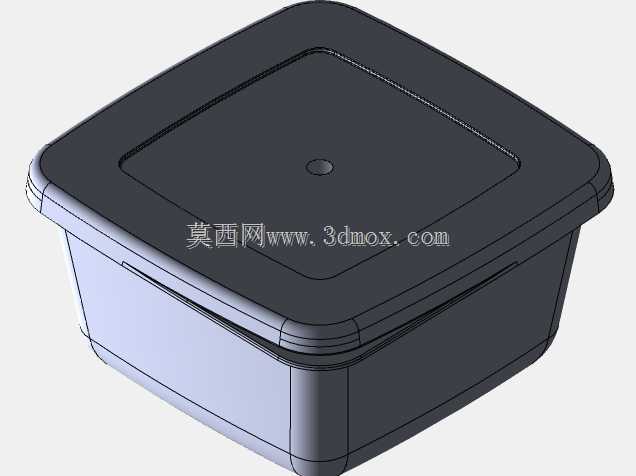

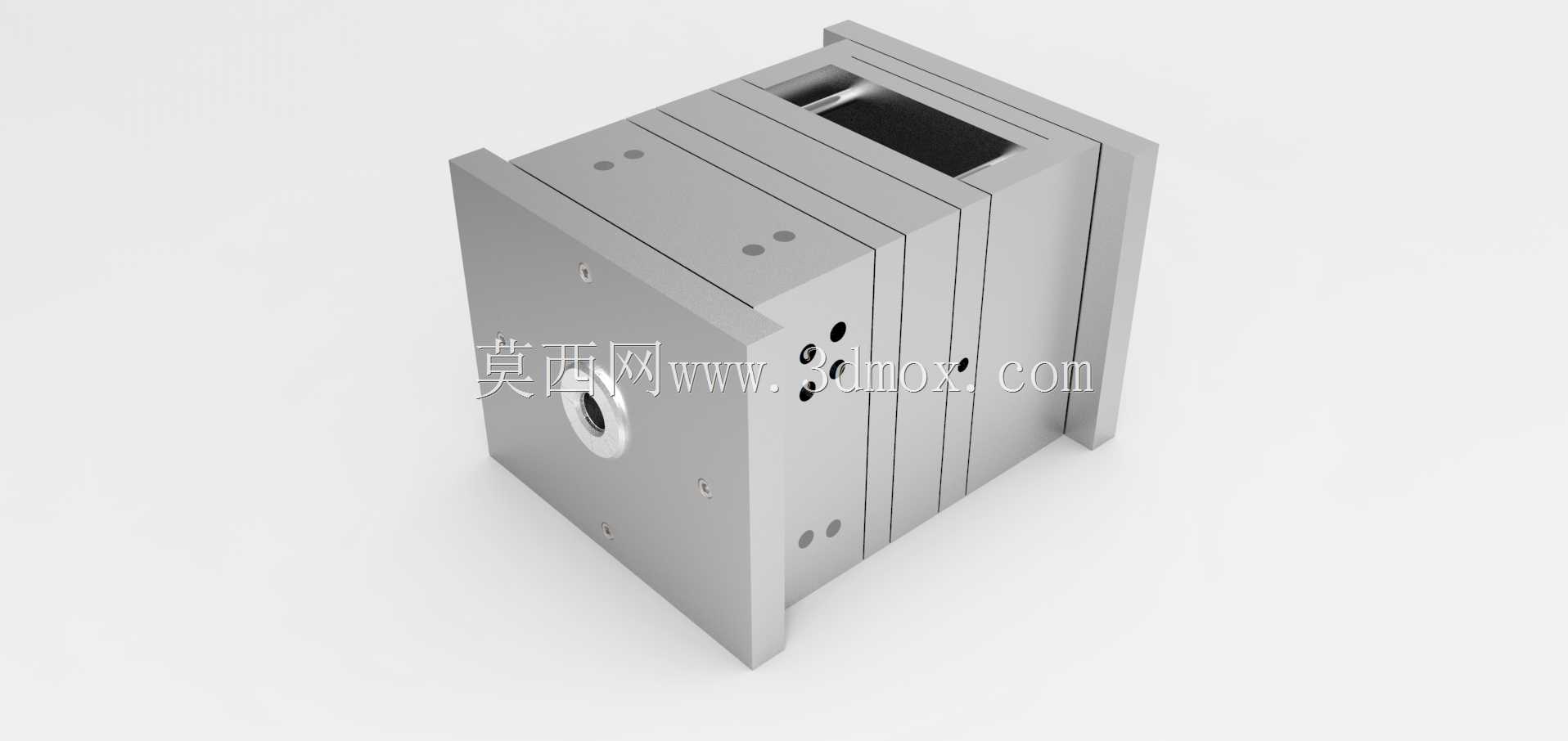

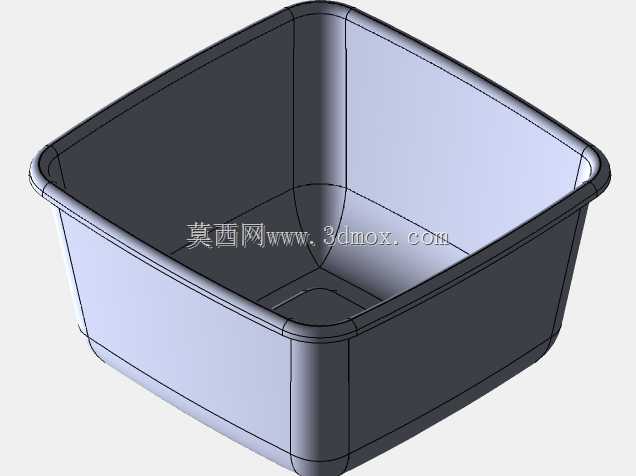

这套模具针对250毫升容量的方形带圆角塑料保鲜盒开发，核心服务于日用塑料制品的批量注塑生产场景，适配常规卧式注塑机的安装规格，模架采用标准两板模结构，整体安装尺寸匹配市面多数120吨级注塑机的拉杆间距与容模量要求，无需额外改装设备即可上机生产。从成型逻辑来看，盒体属于薄壁深腔类塑件，侧壁带有轻微脱模斜度，模具型腔侧直接成型保鲜盒的外表面，保证盒体外壁光滑无合模线错位，型芯侧成型盒体内腔，同时在型芯内部设置了均匀分布的冷却水道，贴近成型面布置，可在注塑保压阶段快速带走热量，缩短成型周期，避免盒体因冷却不均出现翘曲变形，影响后续与盒盖的配合密封性。进胶点设置在盒体底部中心位置，采用点浇口结构，开模时浇口可自动拉断，残留痕迹极小，不会在盒体外观面留下明显瑕疵，也省去后续人工修剪浇口的工序。顶出结构采用推板顶出方式，顶出力均匀分布在盒体口部整个端面，避免薄壁盒体在顶出过程中出现顶白、变形甚至开裂的问题，适配PP、PE等常用保鲜盒塑料原料的成型特性。模具的导柱导套采用标准模架配套的高精度导向件，合模时可保证型腔与型芯的同轴度，避免出现飞边、壁厚不均的成型缺陷；侧面的锁模块结构可承受注塑过程中的型腔内压力，防止生产过程中模架涨开导致塑件尺寸超差。日常生产中，这套模具可稳定实现连续自动化生产，开模后塑件留在动模侧，推板顶出后可直接通过机械手取件，配合输送带实现无人化生产作业，成型出的盒体尺寸精度可满足与配套盒盖的过盈配合要求，密封性能符合食品接触类塑料容器的使用标准，可直接用于食品分装、冷藏存储等日常使用场景。设计过程中充分考虑了模具的加工工艺性，型腔与型芯均采用整体镶件结构，可单独进行精加工与抛光，后续如果出现局部磨损也可快速更换镶件，降低模具维护成本，冷却水道的接口设置在模具非操作侧，符合注塑车间的常规管路布置习惯，避免生产过程中管路干涉操作。
