金属注射成型顶部实体模具结构

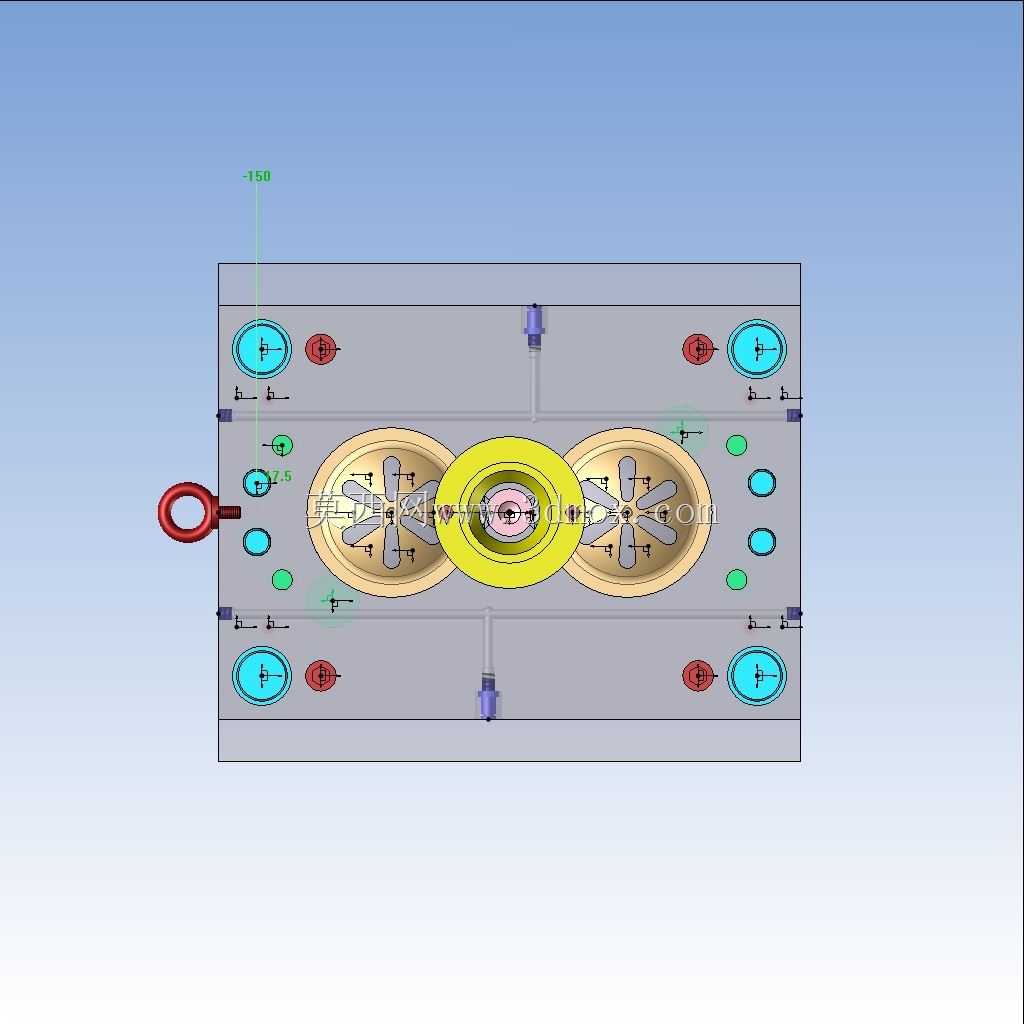

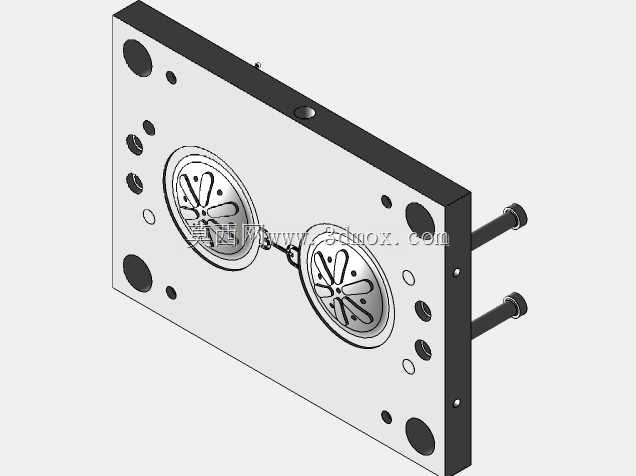

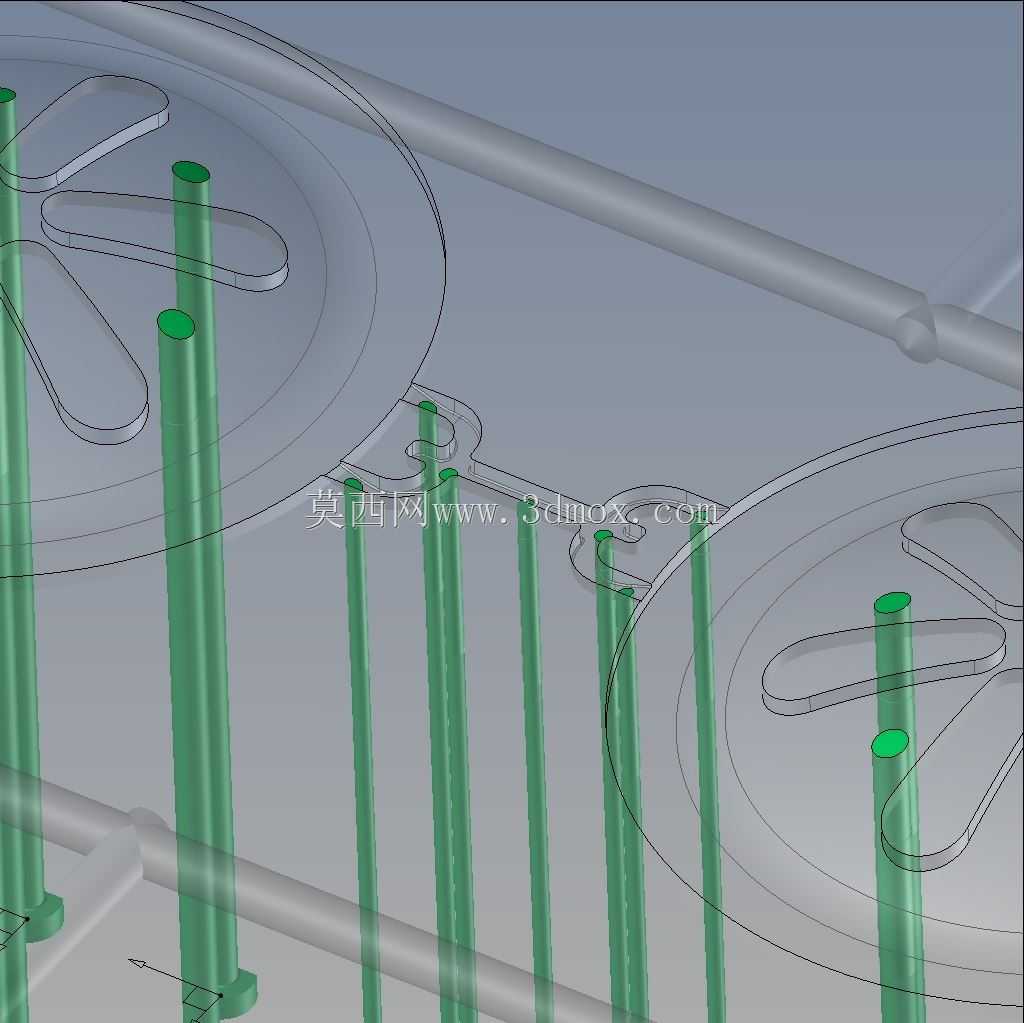

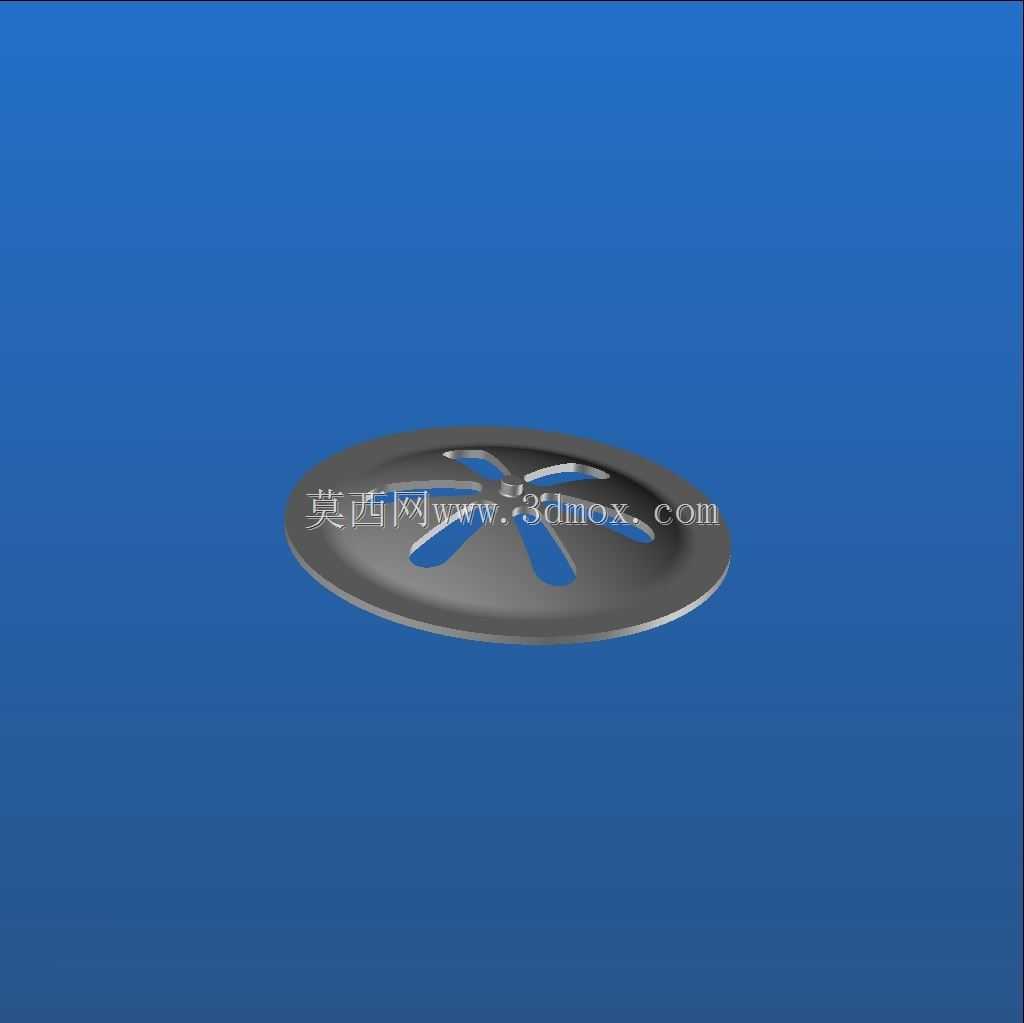

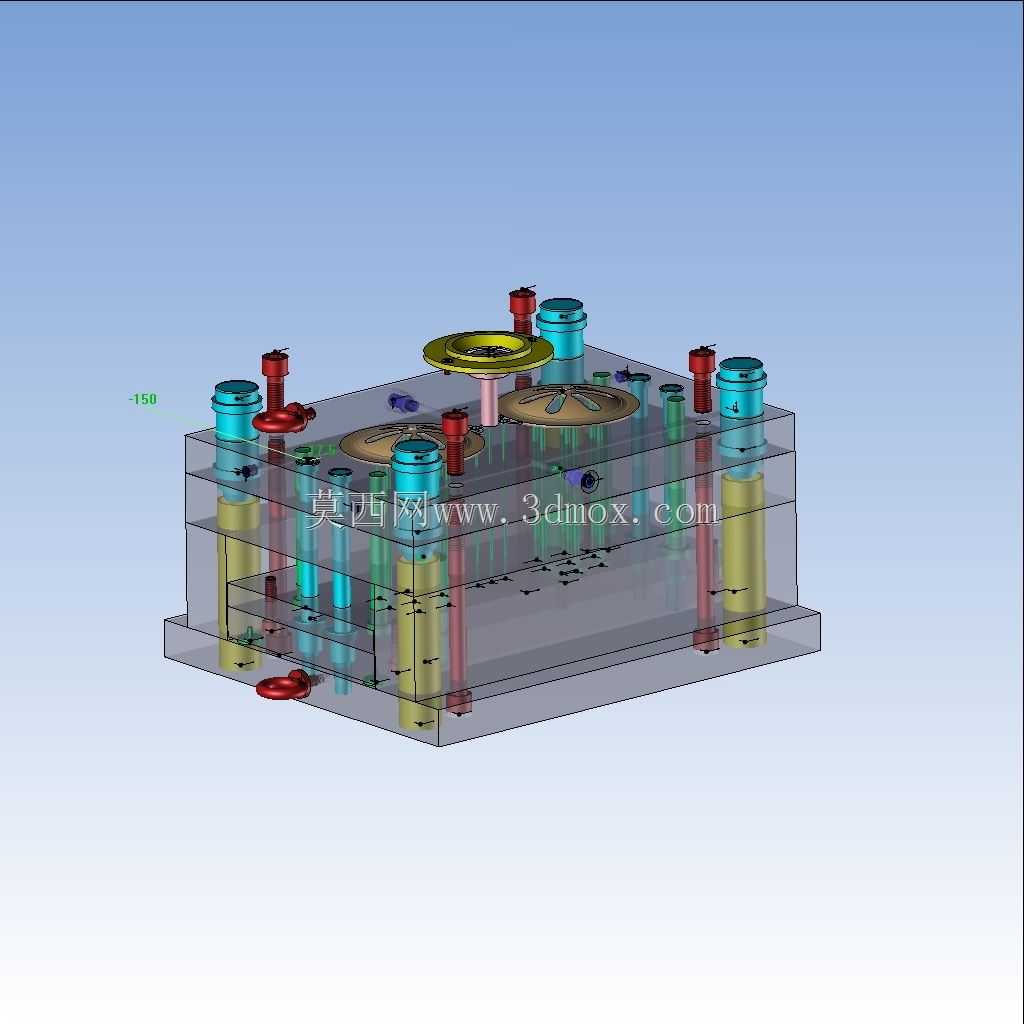

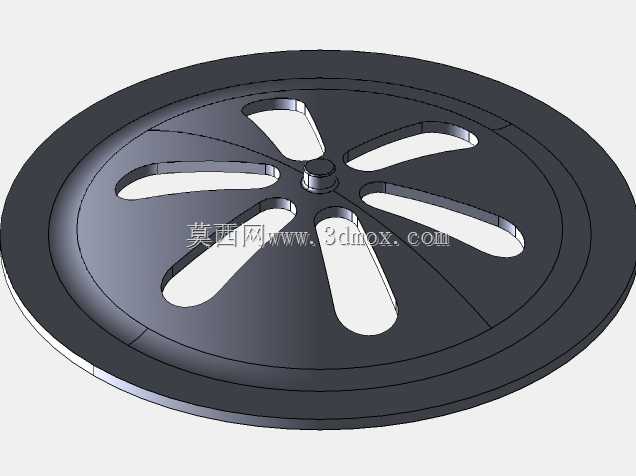

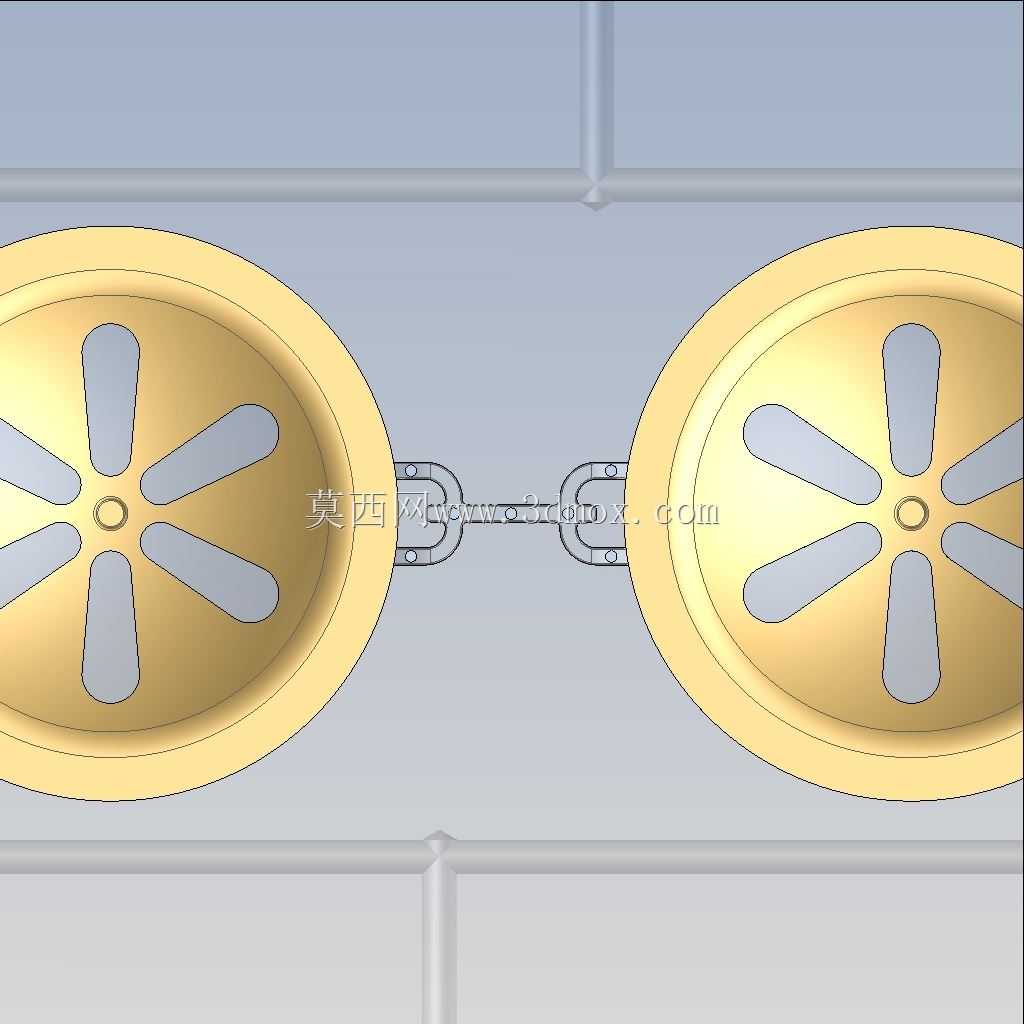

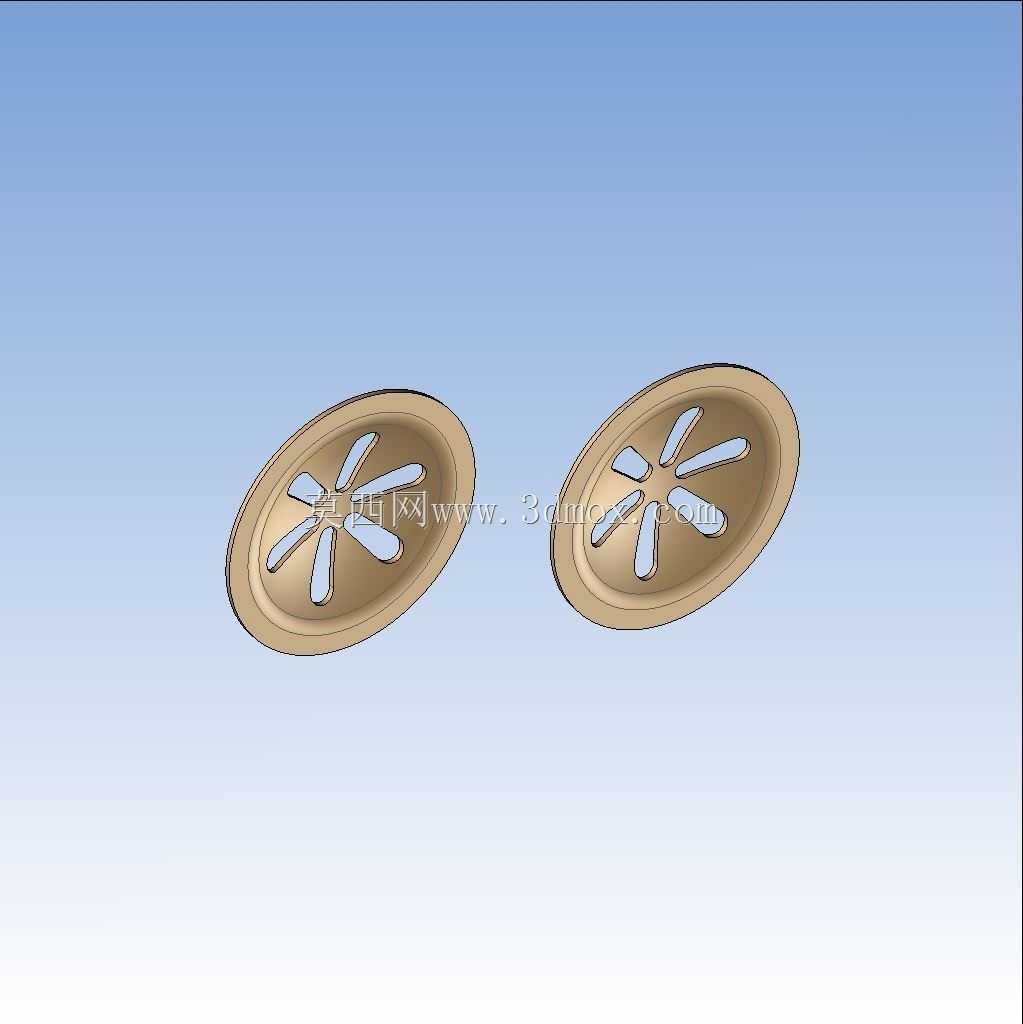

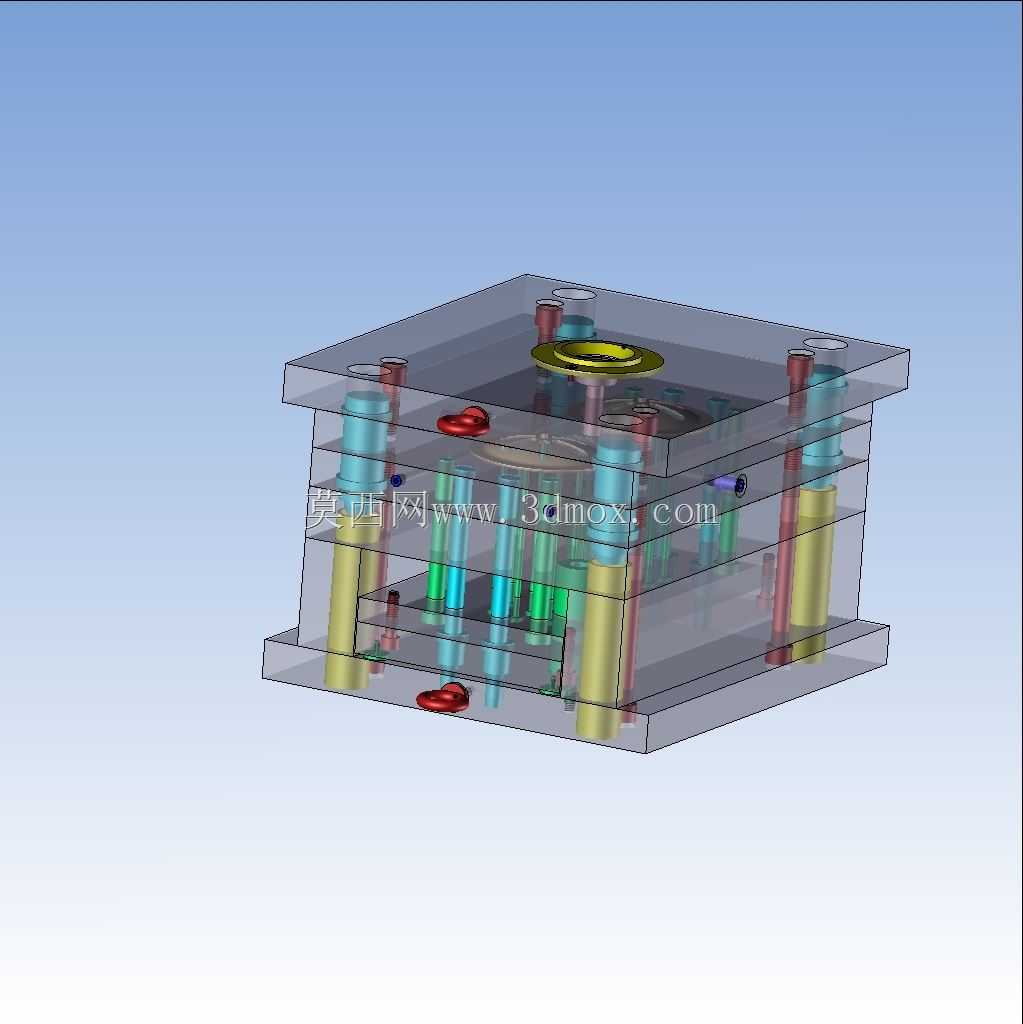

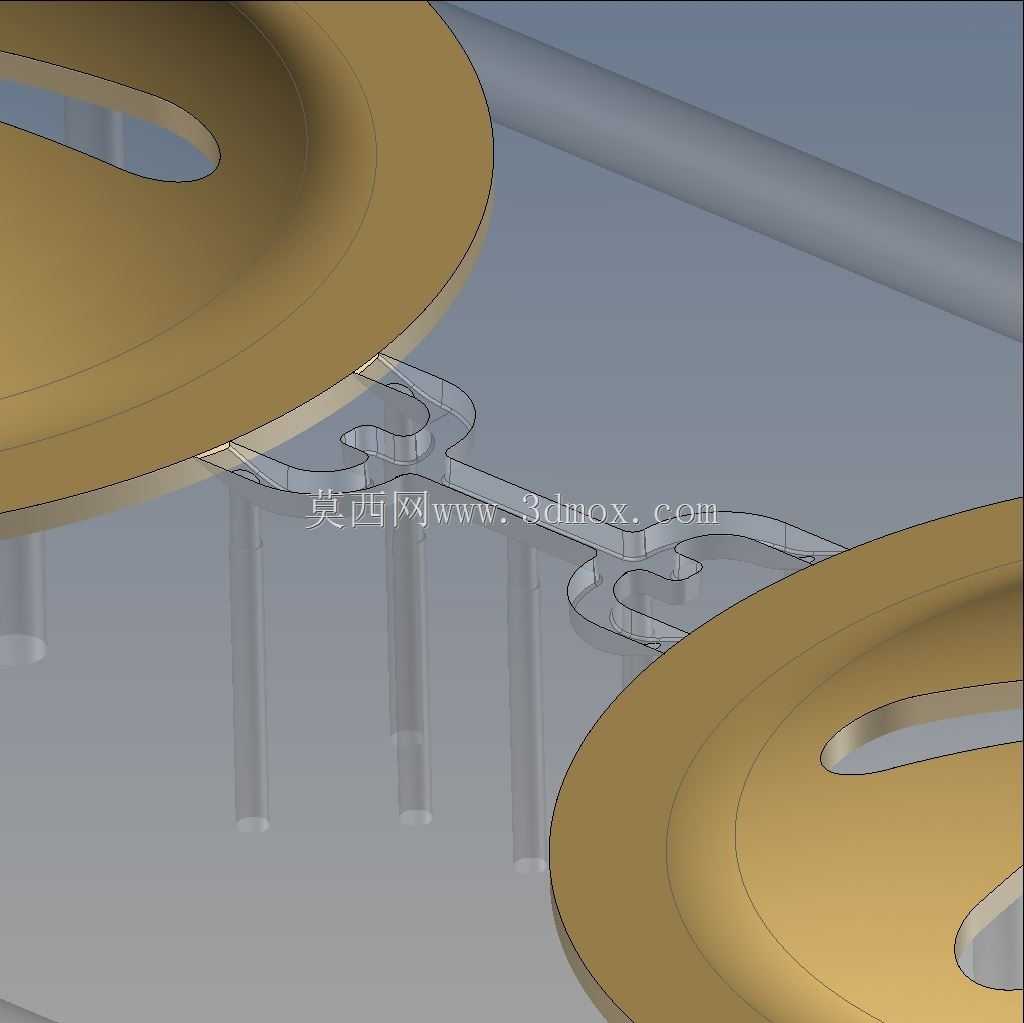

这套模具针对金属注射成型工艺开发，核心适配小型异形盘类金属零部件的批量生产需求，在消费电子五金配件、小型精密传动结构件的生产场景中应用广泛，可实现带复杂镂空轮廓、薄壁特征的金属零件近净成型，减少后续机加工序的材料损耗与加工时长。从结构布局来看，模具的顶出系统采用多根不等高圆柱形顶杆排布，顶杆位置完全避让开产品的镂空成型区域，顶杆端面与模腔内壁的贴合精度控制在微米级，避免顶出过程中在产品表面留下凸起压痕，同时针对盘类产品边缘的薄壁特征，顶杆排布沿产品轮廓周向均匀分布，保证顶出力均匀传递，防止薄壁部位在脱模时出现变形、开裂问题。浇注系统采用侧浇口进料的布局方式，流道截面做圆弧过渡处理，减少金属喂料在充模过程中的流动阻力，避免喂料在流道转角处出现冷料堆积、填充不均的问题，流道末端设置的冷料穴可收集前端冷料，防止冷料进入模腔造成产品表面缺料、内部夹杂等缺陷。模腔部分采用整体式镶件结构，对应产品表面的花瓣状镂空特征，镶件上的成型凸起做了脱模斜度处理，斜度取值结合金属喂料的收缩率做了匹配调整，既保证成型后产品可以顺利脱离模腔，又能控制产品尺寸精度在设计公差范围内。设计过程中针对金属注射成型的喂料流动性、烧结收缩率做了前置校核，顶杆的长度差根据产品不同部位的脱模阻力做了对应调整，阻力较大的深腔部位对应顶杆直径做了加粗处理，避免顶杆在长期往复顶出动作中出现弯曲、断裂问题。模具的安装边界适配常规卧式注射机的模架安装尺寸，定位圈、浇口套的尺寸符合通用注射机的接口标准，无需额外做安装转接结构即可直接上机使用，冷却水路沿模腔轮廓环绕排布，水路与模腔表面的距离保持均匀，保证模温在充模、保压过程中均匀分布，减少产品因冷却不均产生的翘曲变形，整套结构在满足成型精度要求的前提下，尽可能简化了拆装维护的流程，易损的顶杆、浇口套等部件都采用标准件设计，后期更换无需额外定制加工。
