船用基座式回转起重吊机结构设计

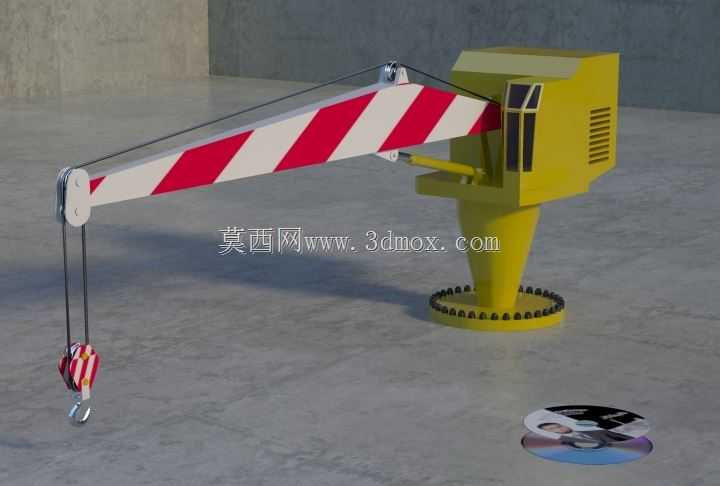

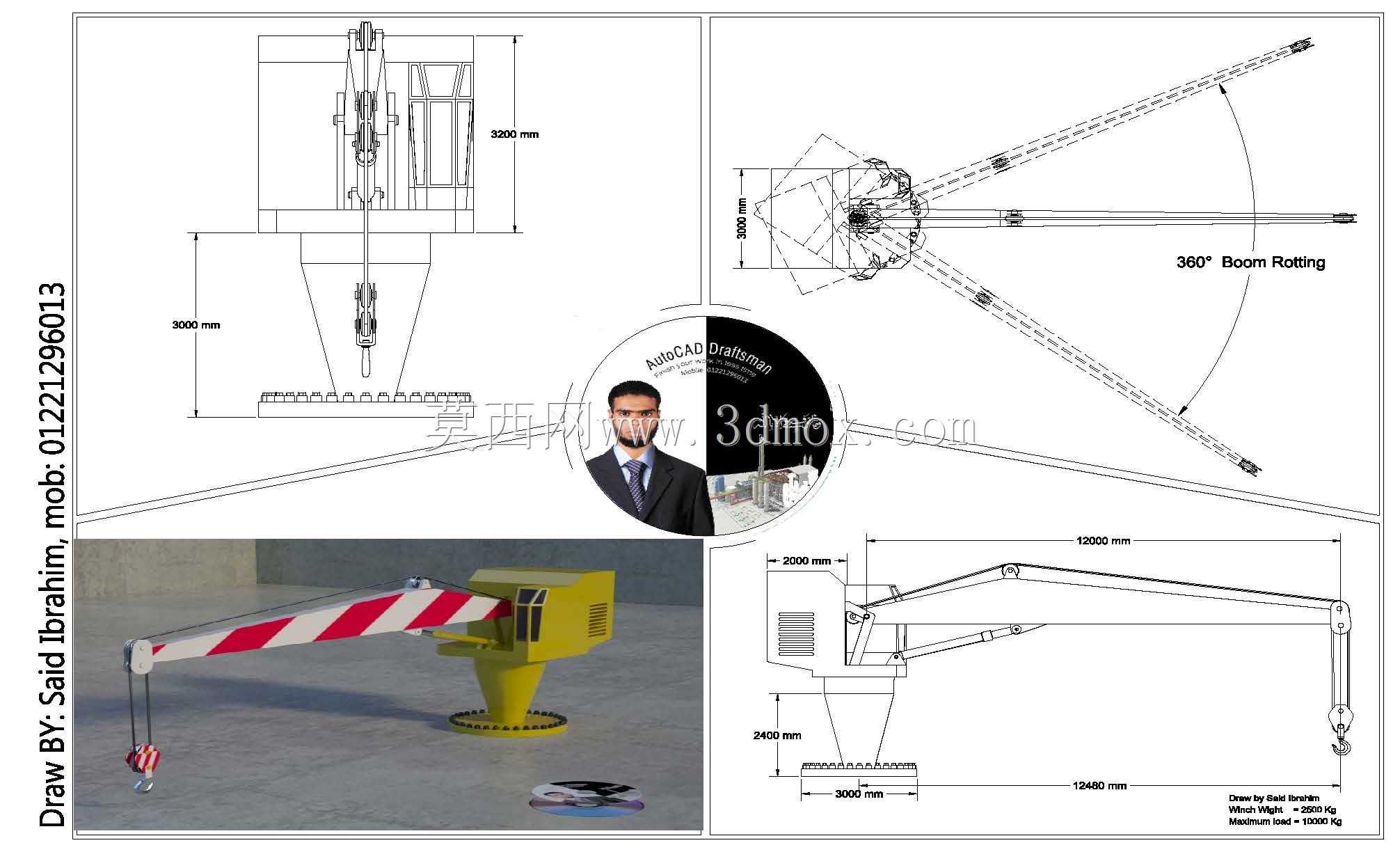

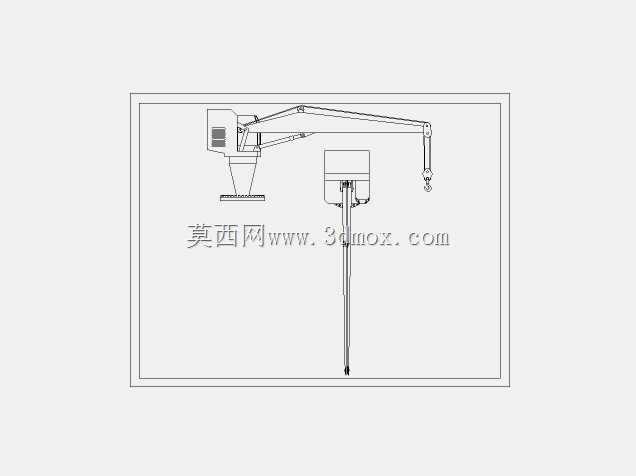

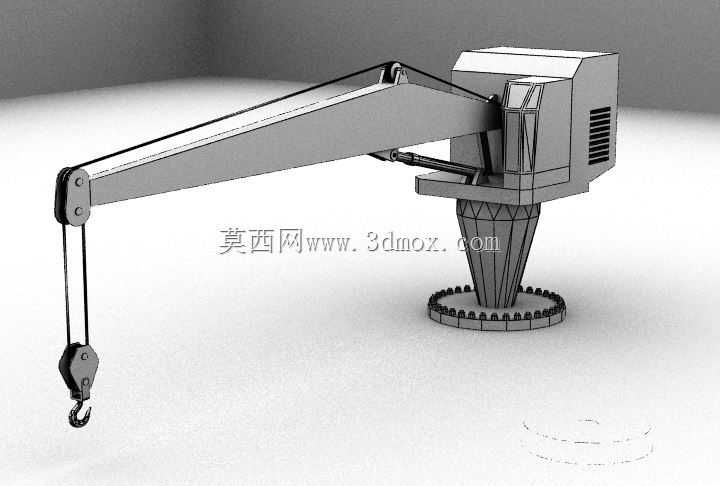

这款基座式回转吊机的三维结构，核心适配近海补给船、内河工程作业船的甲板装卸场景，日常承担补给物资吊运、船载设备移位、码头靠泊时的小件货物转运作业，区别于陆用汽车吊的行走结构，该吊机采用固定法兰基座安装形式，安装边界需匹配甲板预设的加强筋布局，基座法兰圈的螺栓孔位沿圆周均匀排布，安装时需保证基座端面与甲板安装面的平面度公差控制在合理范围，避免回转支承承受额外偏载。从功能特性来看，吊臂采用变截面箱型结构，臂身涂装红白警示条纹，符合海事作业的可视性要求，臂架末端的滑轮组搭配带防脱卡扣的吊钩，可适配不同规格的吊索具挂载，臂架与转台之间的铰接点配合变幅液压油缸，可实现0到75度范围的仰角调节，满足不同幅度下的吊运需求。转台内部集成卷扬机构，也就是常说的绞盘单元，通过钢丝绳收放实现吊钩的升降动作，卷扬滚筒的绳槽设计可避免钢丝绳乱绳、咬绳问题，延长钢丝绳使用寿命。转台侧面的罩壳预留散热通风格栅，可保证内部液压元件、传动部件在连续作业时的散热需求，避免高温引发的密封件老化、液压油黏度下降问题。设计过程中优先考虑船用作业的特殊工况，基座底部的法兰盘带加强筋过渡结构，可将吊重产生的倾覆力矩均匀传递到甲板承载结构，回转支承采用外齿式结构，配合液压马达驱动的回转减速机，可实现360度全回转作业，作业覆盖范围无死角。吊臂的长度设计兼顾作业幅度与吊重能力，在最小幅度下可满足额定最大吊重需求，最大幅度下可覆盖船舷外侧的作业区域，适配补给作业时两船之间的物资转运需求。结构建模时对各铰接点的配合间隙做了合理预留，既保证转动灵活性，又避免间隙过大引发的作业晃动，液压管路的排布沿臂架内侧走线，通过管卡固定，避免作业过程中管路与结构件发生摩擦破损，吊钩组上方加装滑轮护罩，防止钢丝绳脱出滑轮槽引发安全事故。整体结构的外形尺寸适配中小型作业船的甲板安装空间，转台尾部的回转半径做了收窄设计，避免回转过程中与甲板上的其他设备、舱室结构发生干涉，安装时需在基座下方对应甲板位置加装加强复板，分散吊重带来的局部应力，避免甲板结构出现塑性变形。
