定柱式旋臂起重吊运设备结构设计

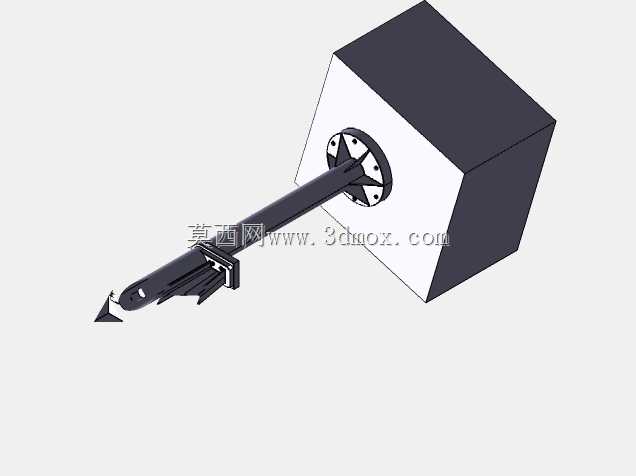

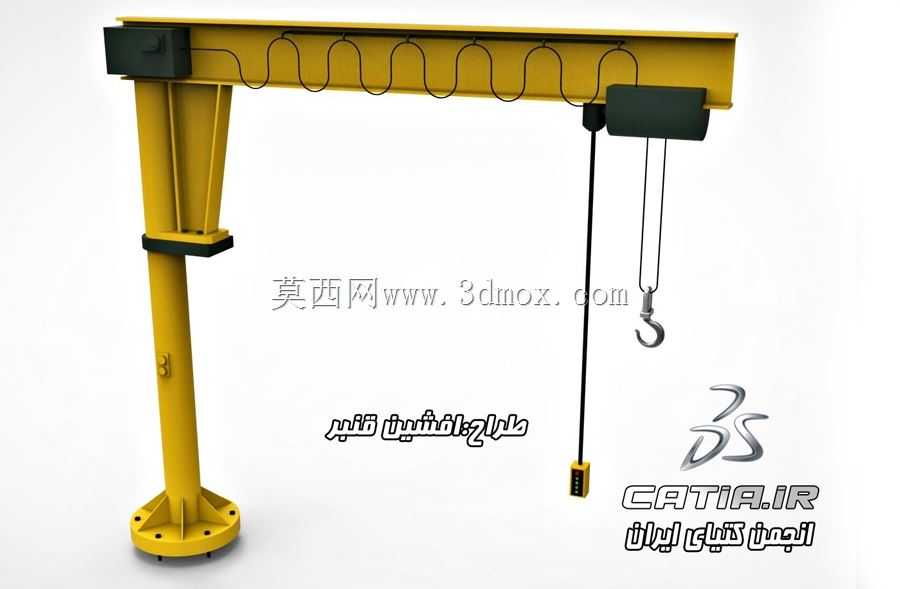

这款定柱式旋臂吊运设备，主要适配车间内部工位间的短距离物料转运场景，常见于机加工工位工件上下料、装配线重型零部件调运、仓储区域重型货品的定点存取作业，相比大跨度桥式起重机，它的作业覆盖范围更聚焦固定工位区域，不会占用车间顶部大面积的行车通道空间，对于生产布局紧凑、单工位需要频繁调运1吨以内重物的场景适配性极强。从结构设计逻辑来看，整体采用单立柱落地安装形式，立柱底部通过法兰盘与预埋地脚螺栓固定在混凝土地基上，安装时需要保证立柱的垂直度偏差控制在千分之一以内，避免旋臂旋转过程中出现卡滞或单侧受力过载的问题。上部的水平主梁采用箱型梁结构，相比同规格的工字梁抗扭性能更好，电动葫芦沿主梁下翼缘的轨道做水平移动，主梁与立柱顶部的回转支承连接，可实现360度全范围回转，回转阻力小，操作人员仅需轻拉吊具即可带动主梁转动，适配工位周边不同角度的取放料需求。主梁上排布的电缆滑线全程为电动葫芦供电，避免电缆拖拽磨损或勾挂周边工件，端部设置的行程限位块可以防止葫芦运行超出主梁行程范围引发脱轨风险。电动葫芦配套的吊钩带有防脱保险卡，起升过程中钢丝绳排布整齐，不会出现乱绳咬绳的问题，操作手柄采用低压控制，沿吊具侧方垂落，操作人员站在地面即可完成起升、下降、葫芦平移、旋臂回转的全部操作，不需要额外搭建操作平台。从安装边界来看，立柱的安装地基需要满足不低于200mm厚度的C30混凝土浇筑要求，法兰盘的固定螺栓需要采用8.8级以上高强度螺栓，预埋深度不低于500mm，保证设备满载作业时不会出现倾覆风险。主梁的下翼缘距离地面的作业净空高度可以根据车间实际层高调整，常规配置下净空高度在3米到5米之间，主梁的有效作业半径覆盖3米到5米范围，完全覆盖单个加工工位周边的物料存放区、设备装夹区、临时周转区的全部范围。设计过程中对各受力节点做了针对性的强度校核，立柱根部的加强筋板采用满焊工艺，焊缝高度不低于连接件的较薄件厚度，回转支承的连接螺栓采用对角预紧的方式安装，预紧力矩符合起重设备连接螺栓的规范要求，避免长期交变载荷下螺栓松动。设备的表面涂装采用工程黄作为主色调，端部的限位块、操作手柄等位置搭配黑色警示色，符合车间作业设备的安全视觉标识要求，作业过程中操作人员可以快速识别设备边界，避免碰撞风险。
