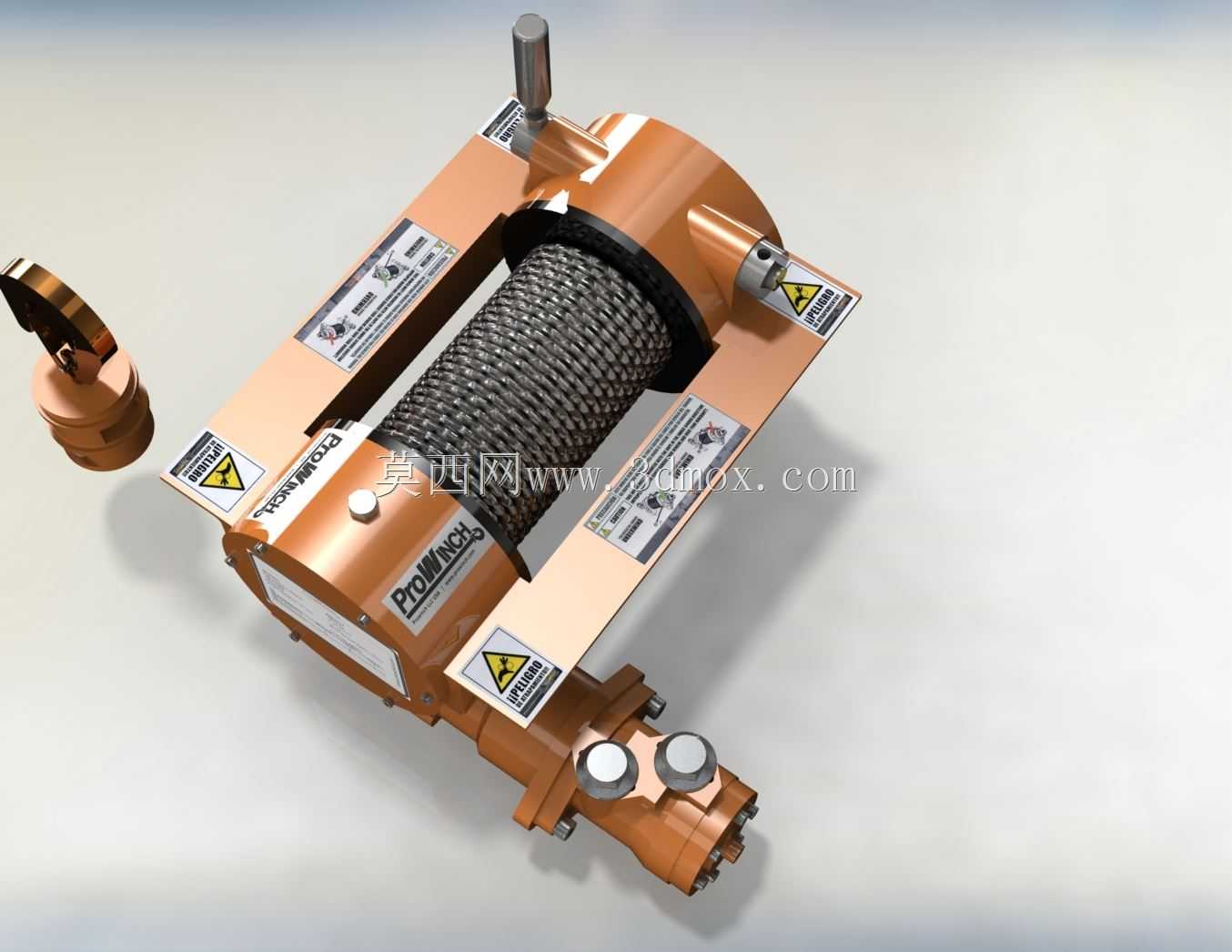

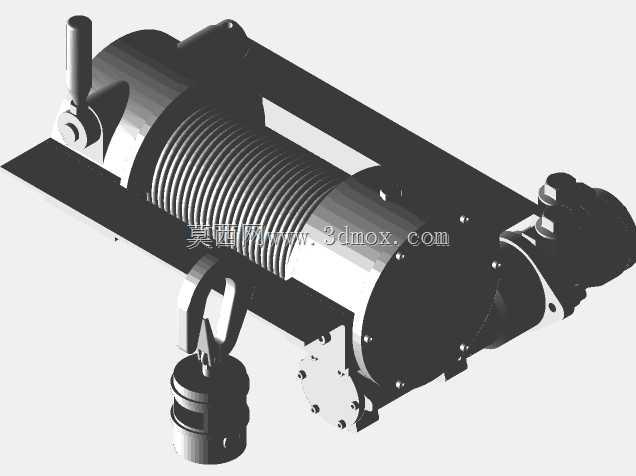

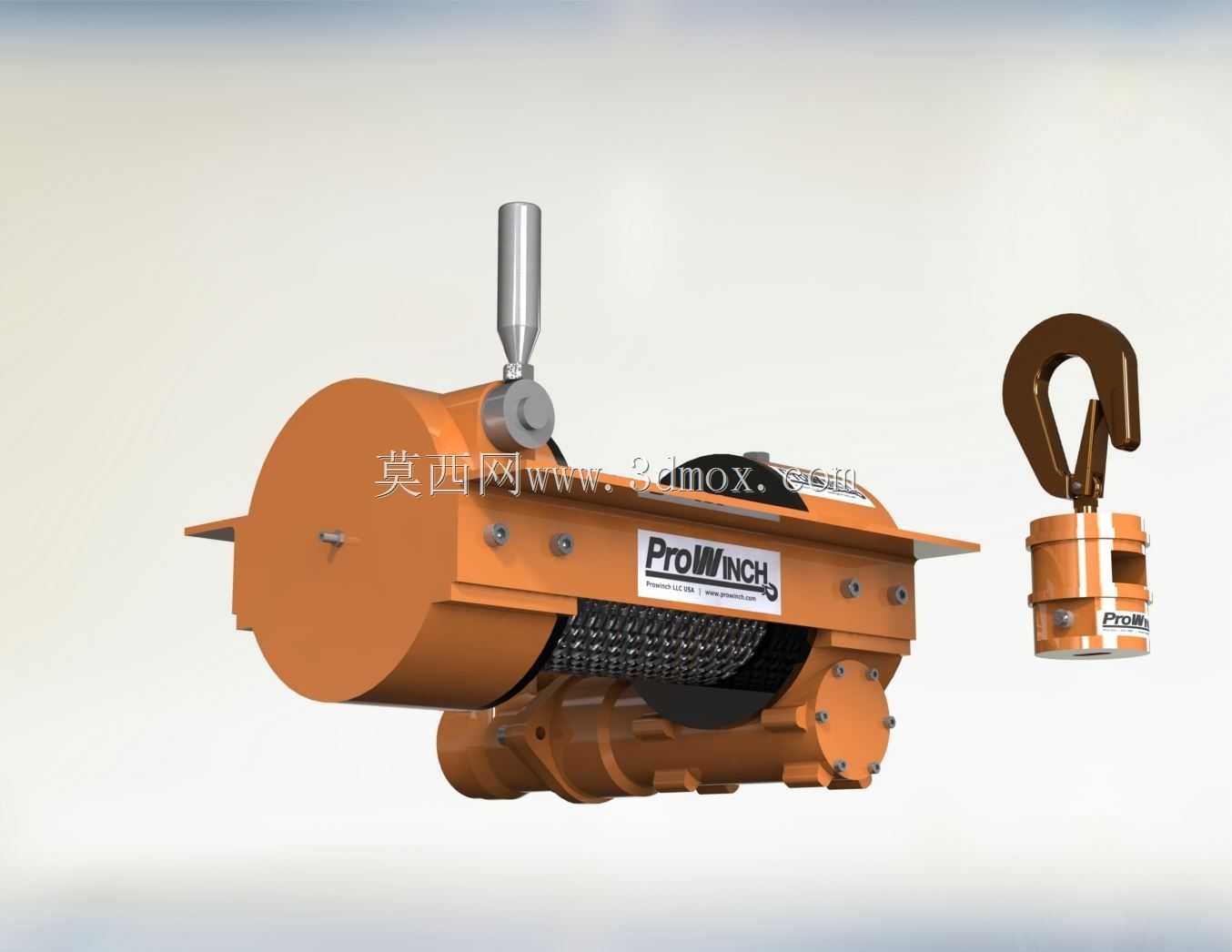

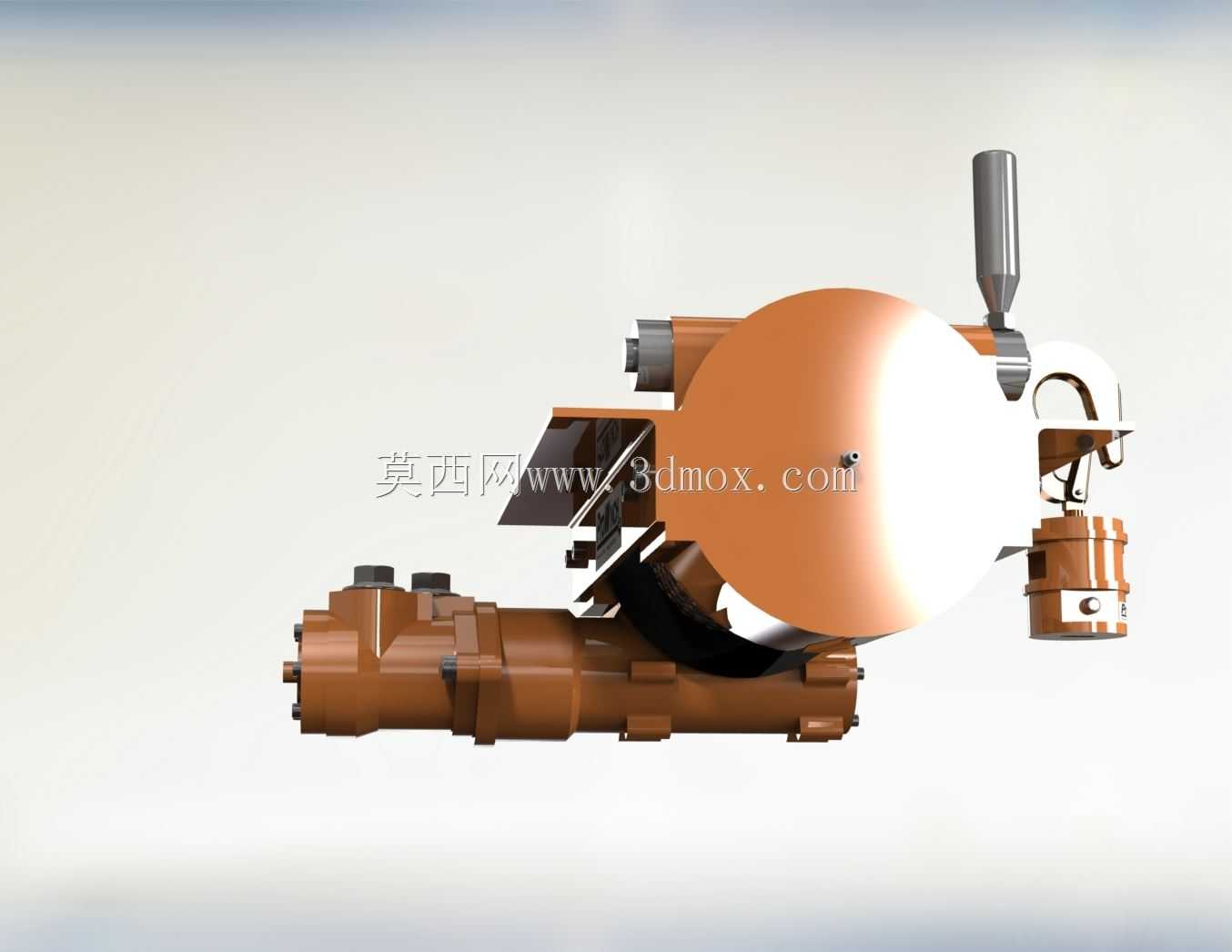

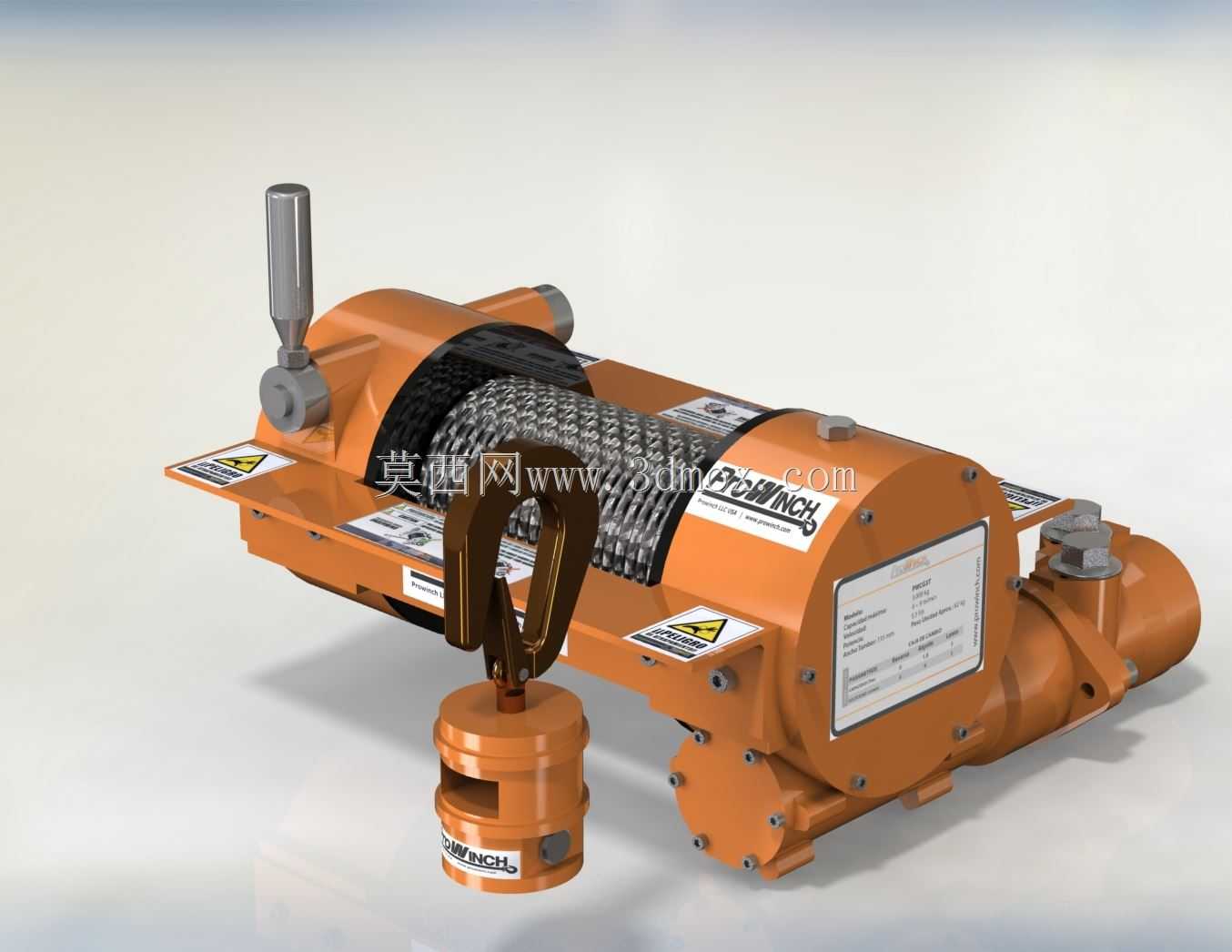

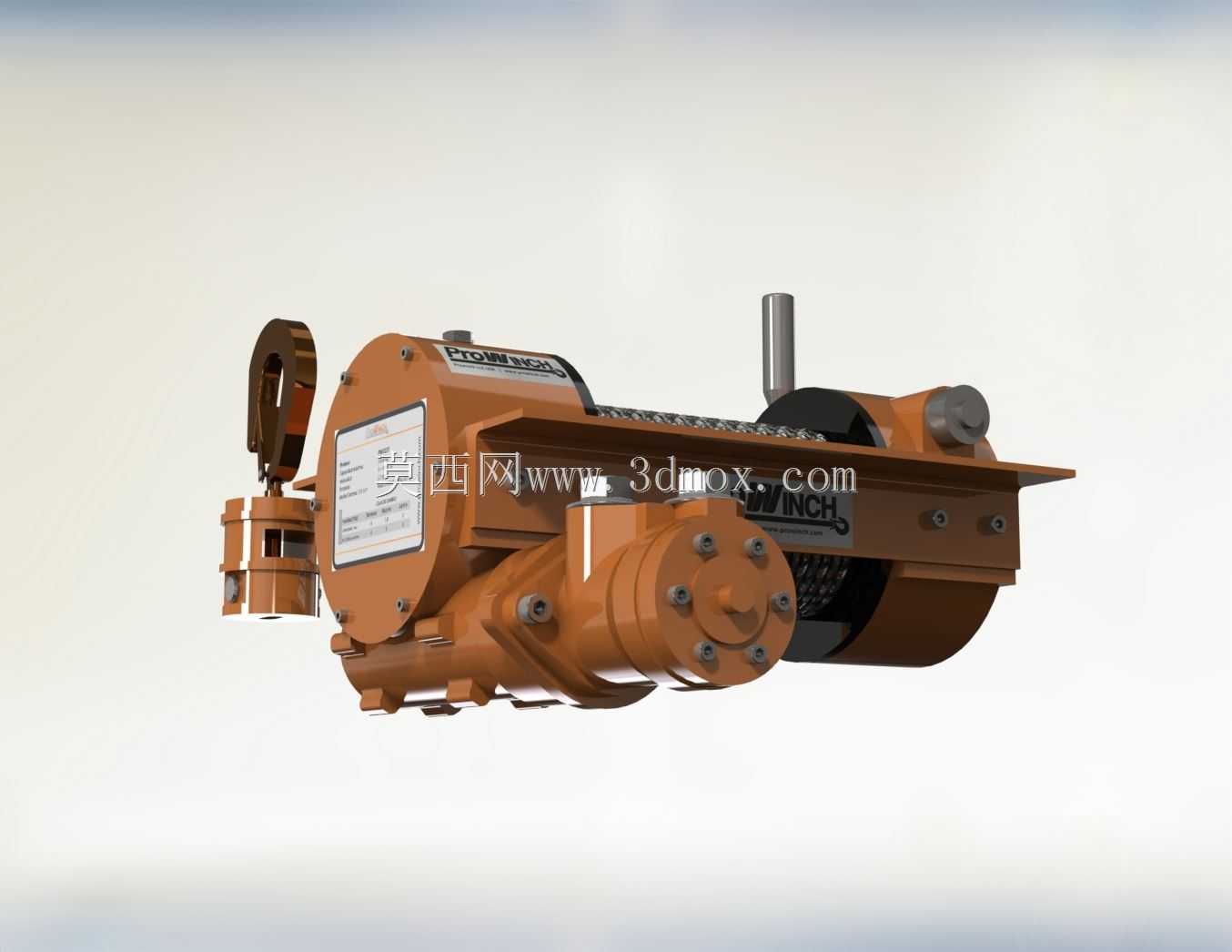

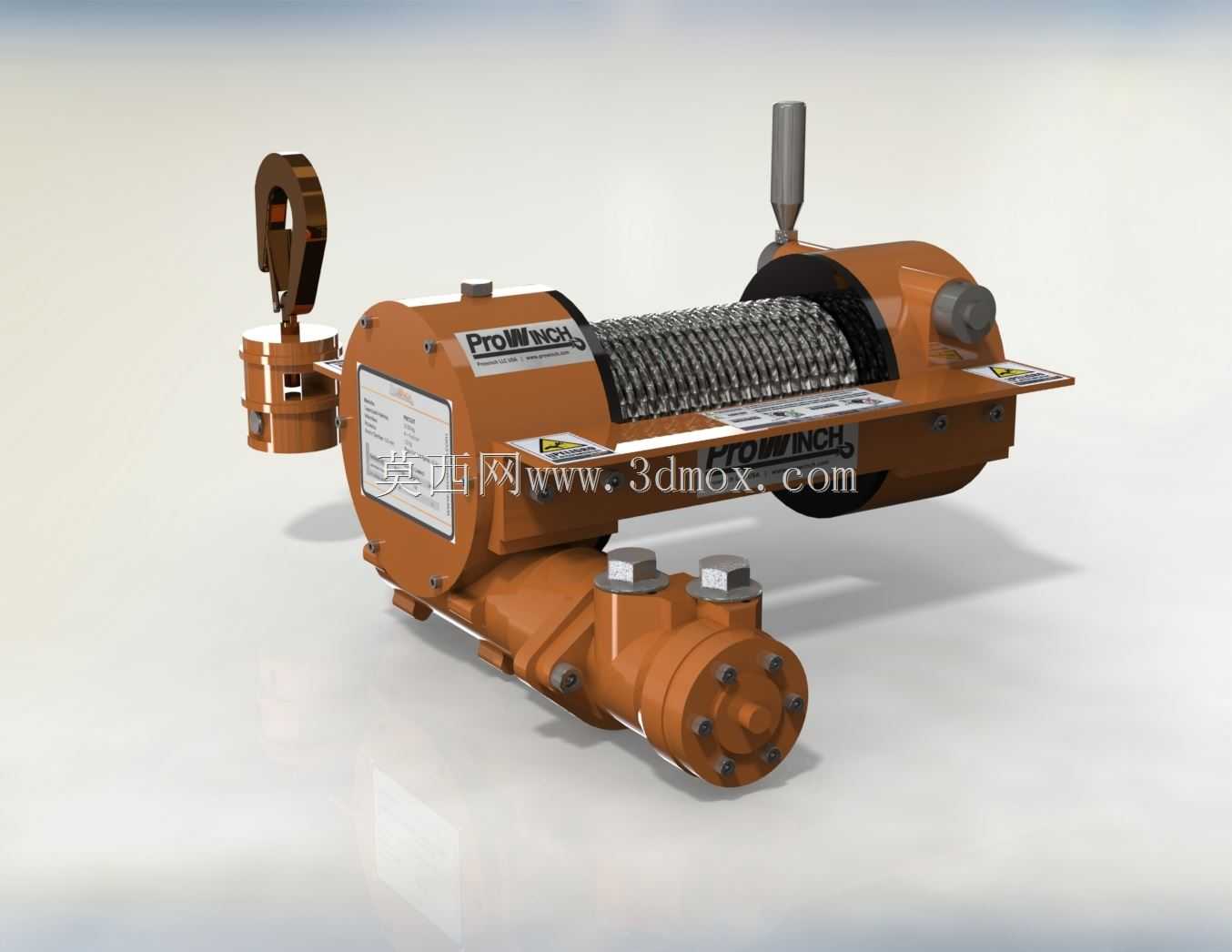

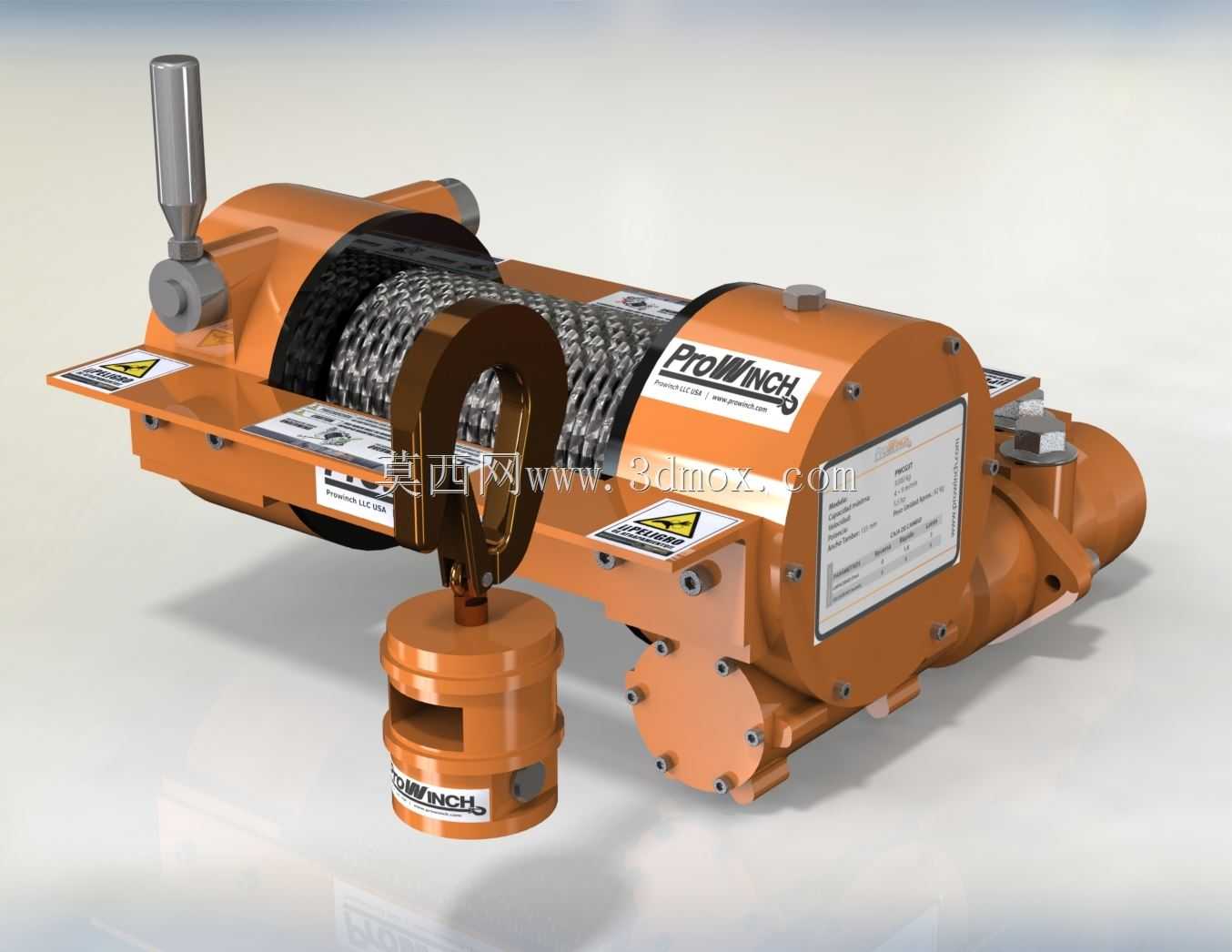

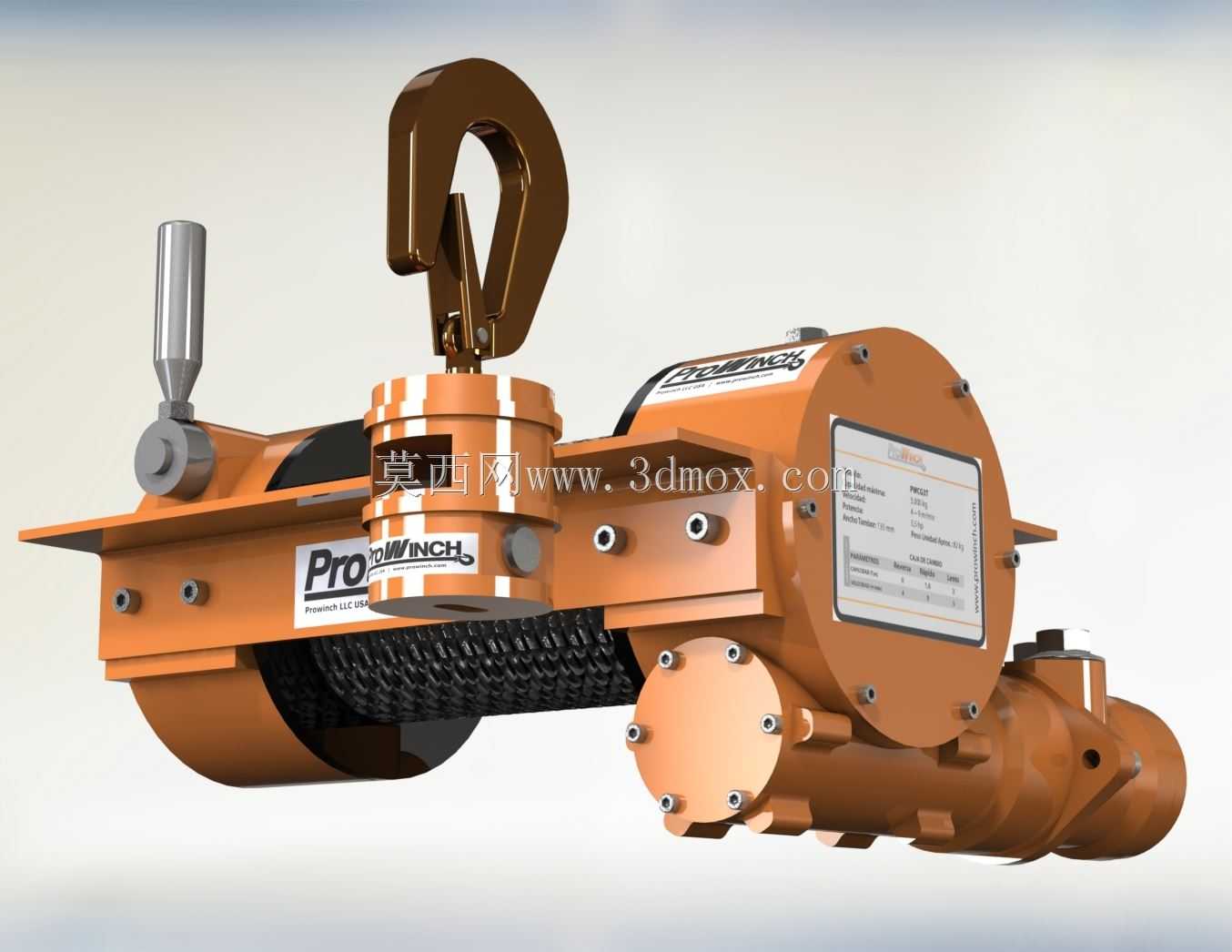

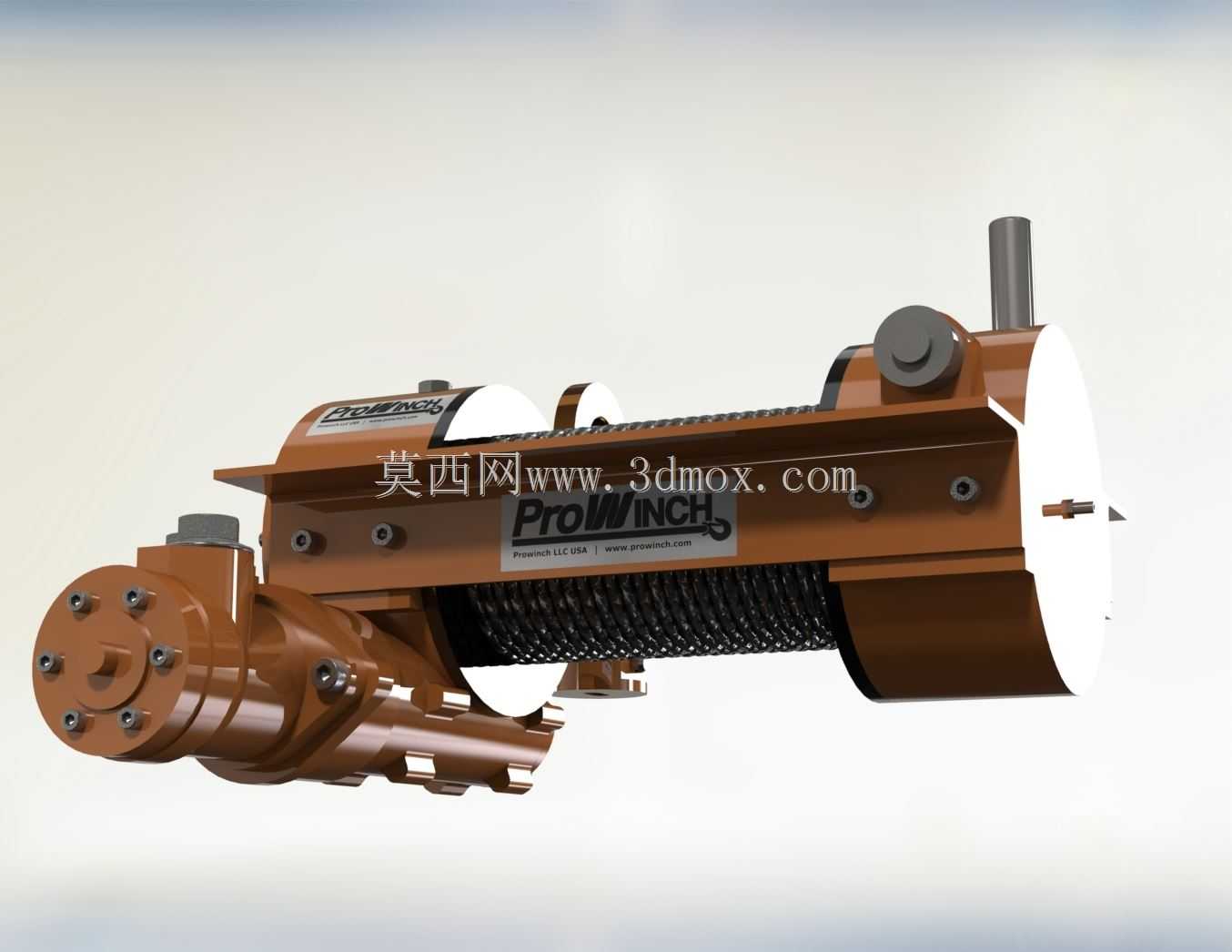

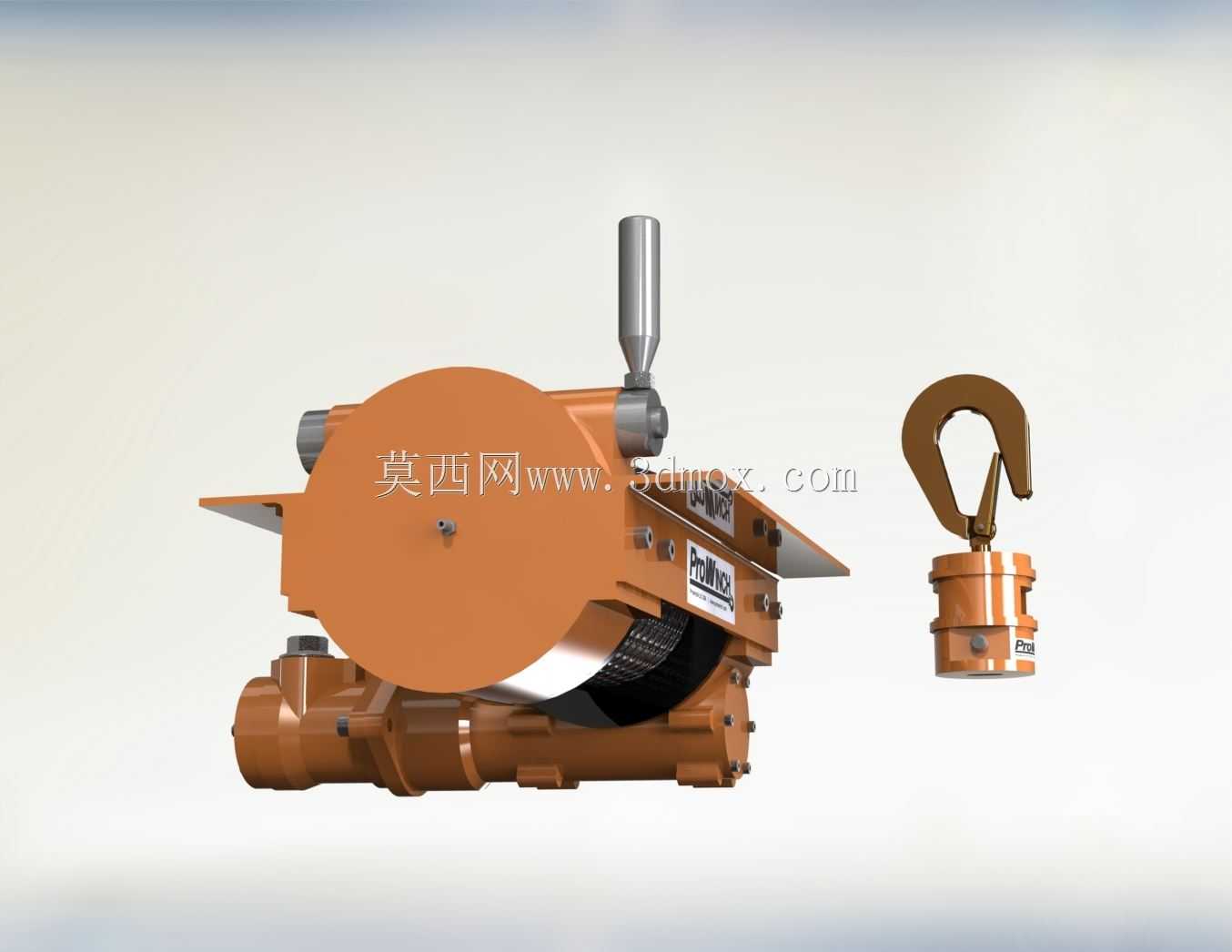

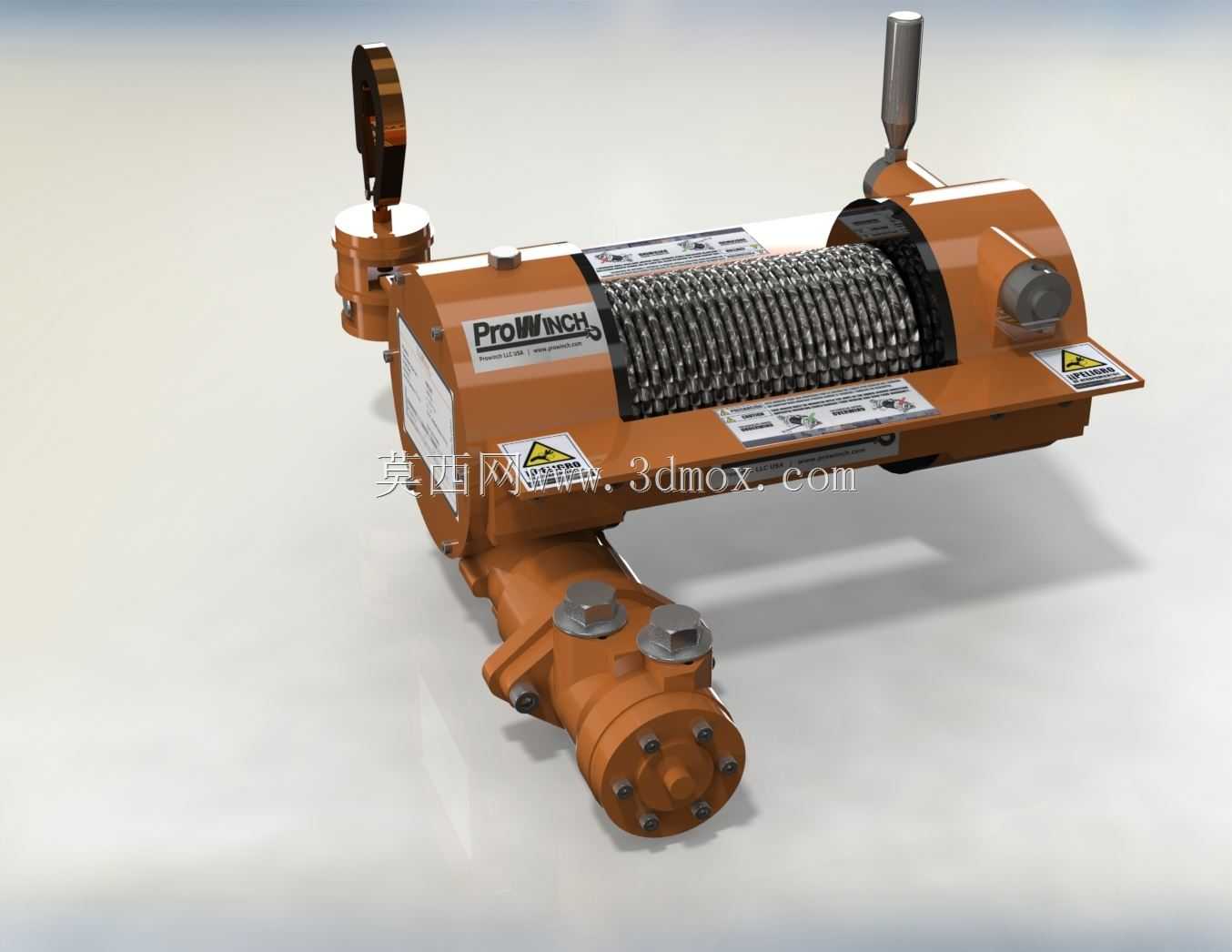

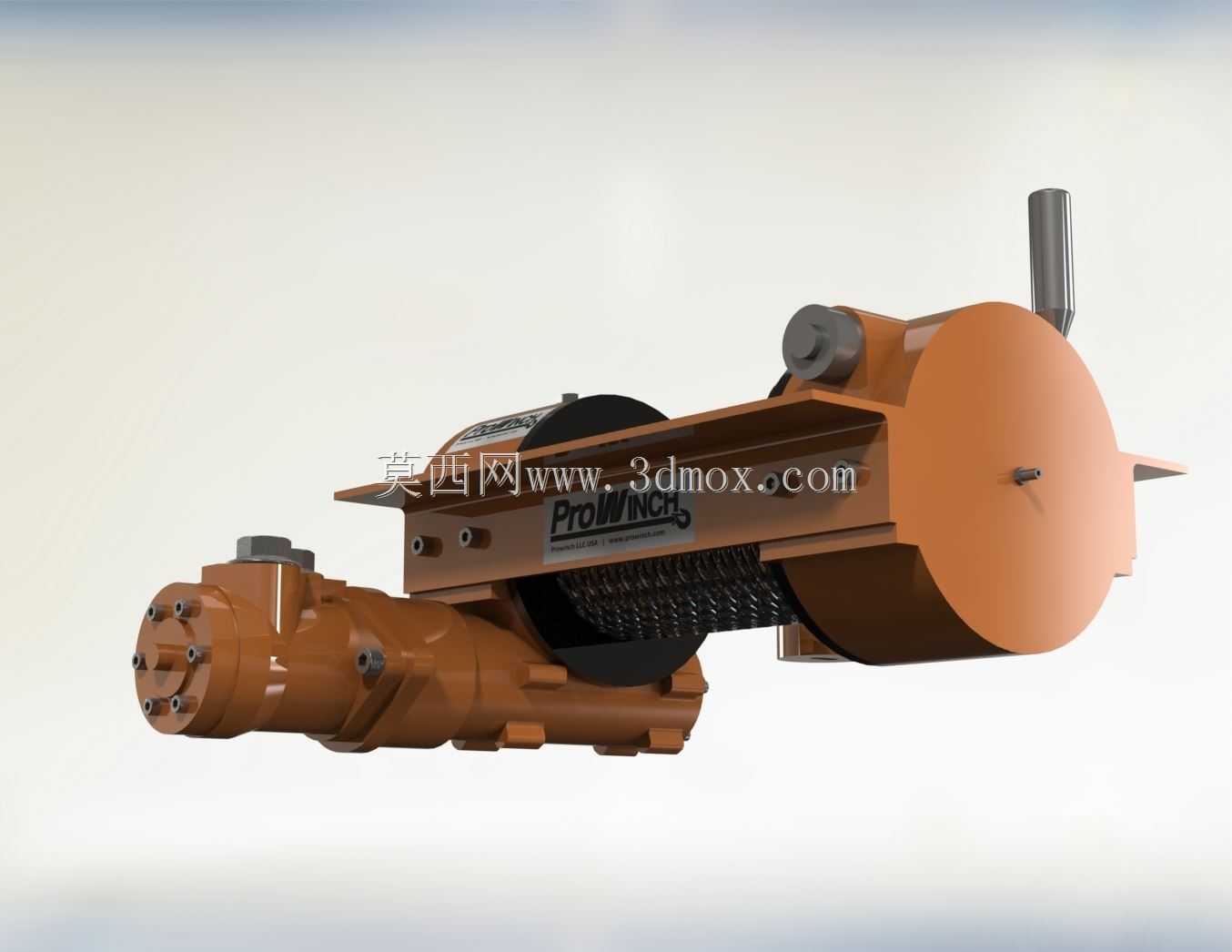

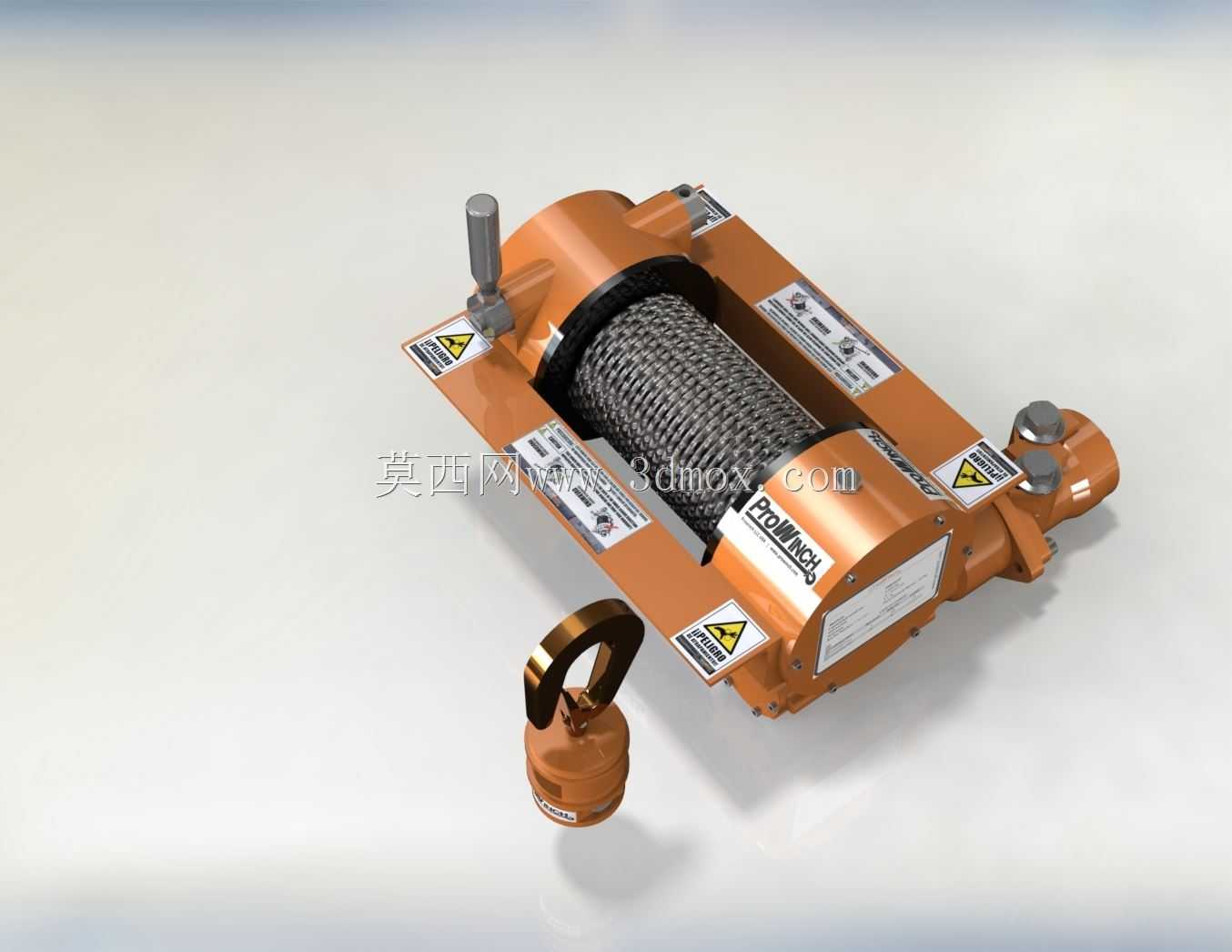

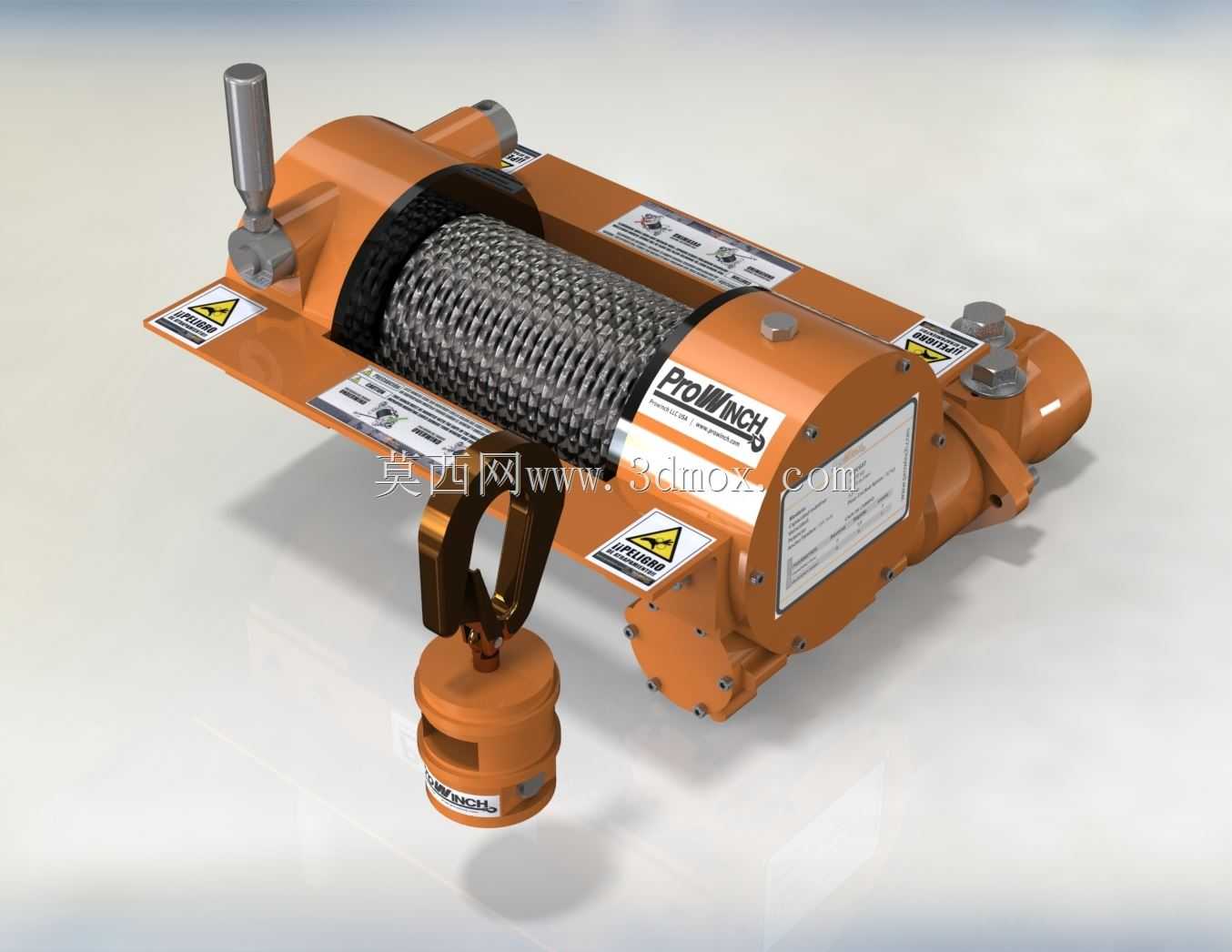

3.6吨液气动力拖拽起重绞车结构

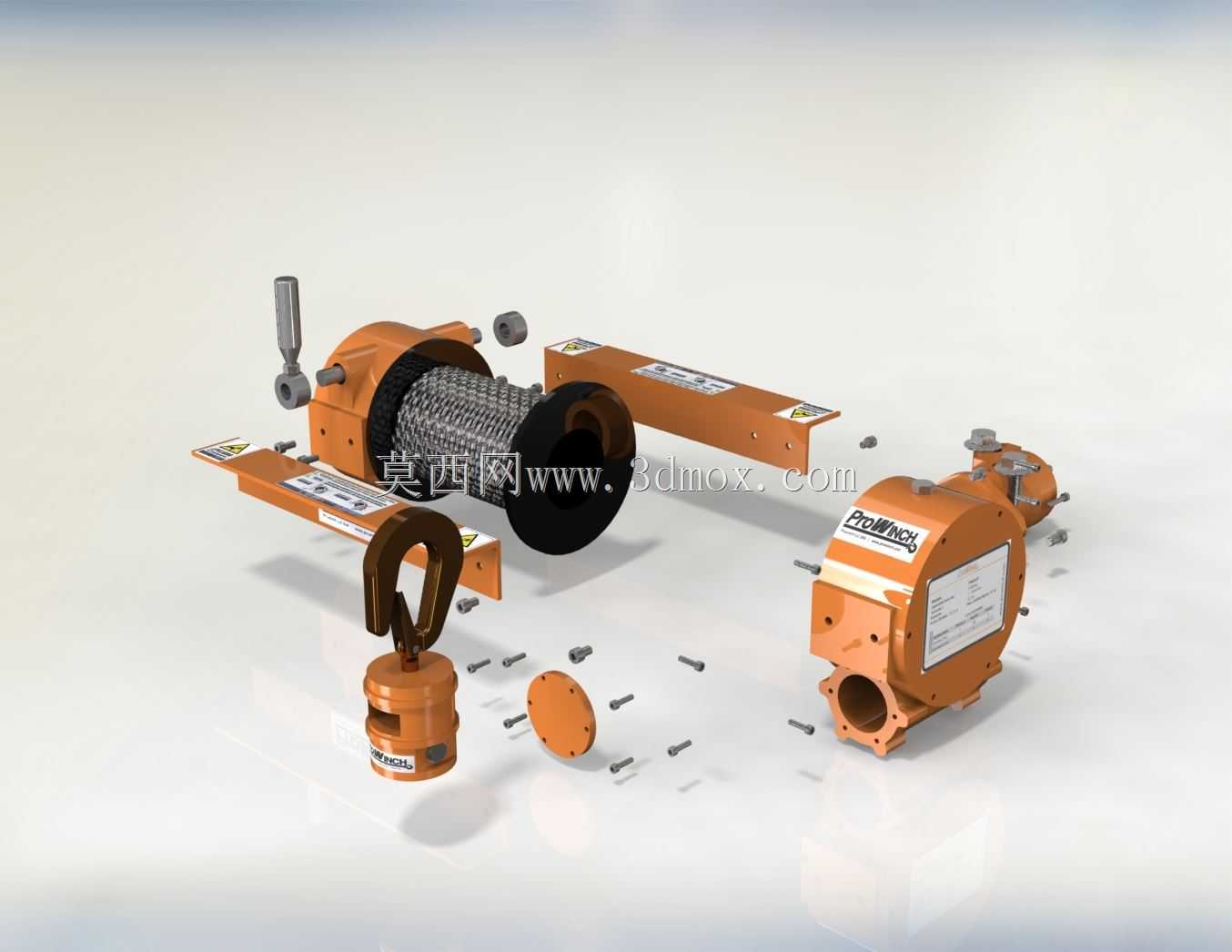

这款液气混合驱动的拖拽起重绞车，主要面向野外无稳定电力供应的作业场景，在油气田管线铺设、林区原木转运、重型设备应急移位、越野救援保障等场景中承担重载牵引与短距离起吊作业。设备采用液压气动复合驱动逻辑，气源接入端适配常规工业气动管路接口，液压回路集成过载溢流保护结构，当牵引负载达到额定阈值时自动卸荷，避免刚性拉拽造成的结构件变形或钢索断裂风险。卷筒部分采用多层缠绕设计，绳槽经过铣削加工处理，可保证钢索排布整齐，避免乱绳咬绳现象，额定容绳长度对应常规野外拖拽作业的最大距离需求，无需额外接长绳具即可完成多数工况的作业。从结构设计逻辑来看，整机采用集成化布局，驱动马达、减速机构、制动组件、卷筒主体全部整合在同一安装基座上，减少了分体式结构的对接安装误差，基座上预留的安装孔位采用标准化间距设计，可直接适配通用拖车底盘、设备机架的安装点位，无需额外加工过渡连接支架。制动系统采用常闭式结构，在气源或液压压力失压时自动锁止卷筒，杜绝负载溜滑的安全隐患，操作手柄布置在设备侧方易操作位置，操作行程经过人体工程学校核，操作人员站在设备侧方安全区域即可完成收放绳、启停、调速的全部操作，无需靠近卷筒危险区域。从安装边界来看，整机外形紧凑，横向宽度适配多数轻型拖车的车架安装空间，纵向长度不会超出拖车尾部的回转半径，避免车辆转向时设备与周边障碍物发生剐蹭，设备自重控制在合理区间，不会对拖车的轴荷分配造成过大影响，安装时仅需保证基座安装面平面度误差在允许范围内，按照规定扭矩紧固连接螺栓即可完成装配。设备外露的管路接头全部采用防松脱结构，适配野外颠簸作业工况，避免长期震动造成的管路渗漏问题，壳体表面采用耐磨防腐涂层处理，可适应野外潮湿、多粉尘的作业环境，减少日常维护的工作量。拆解结构来看，减速机构采用行星齿轮传动结构，传动效率高且结构紧凑，可在较小的体积下实现大传动比输出，满足重载牵引的扭矩需求，各个齿轮啮合间隙经过精确调校，运转时噪音控制在工业设备允许范围内，同时齿轮件采用耐磨合金钢材质，经过热处理强化，长期重载作业下不易出现齿面磨损、点蚀等失效问题。钢索末端固定在卷筒侧方的专用压绳结构上，固定点经过拉力测试，可承受额定负载下的拉拽力不会松脱，设备上集成的吊钩带有安全锁扣，挂接负载时可自动锁止，避免作业过程中吊索脱钩。
