双工位可调式手动焊接辅助夹持装置

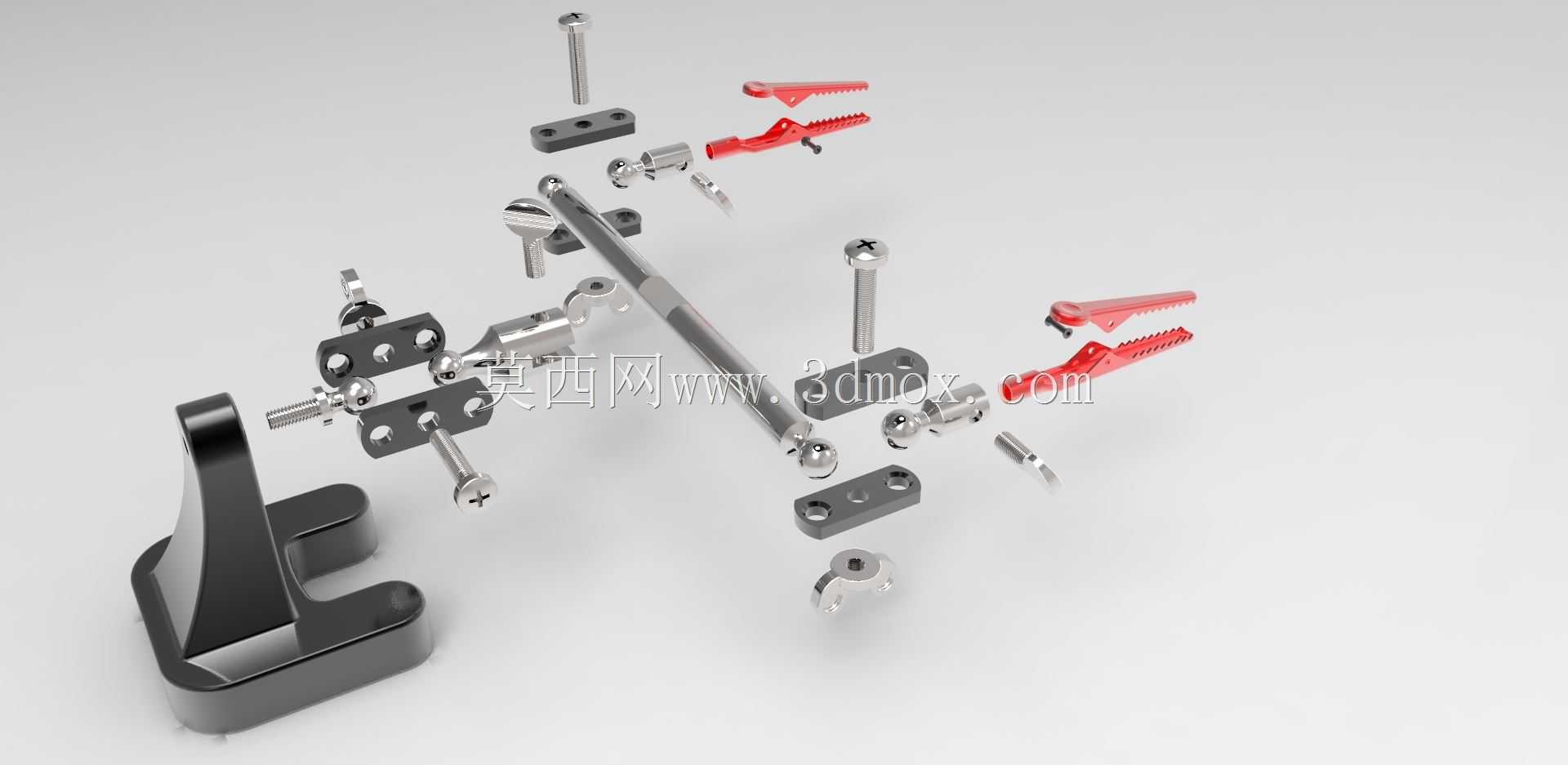

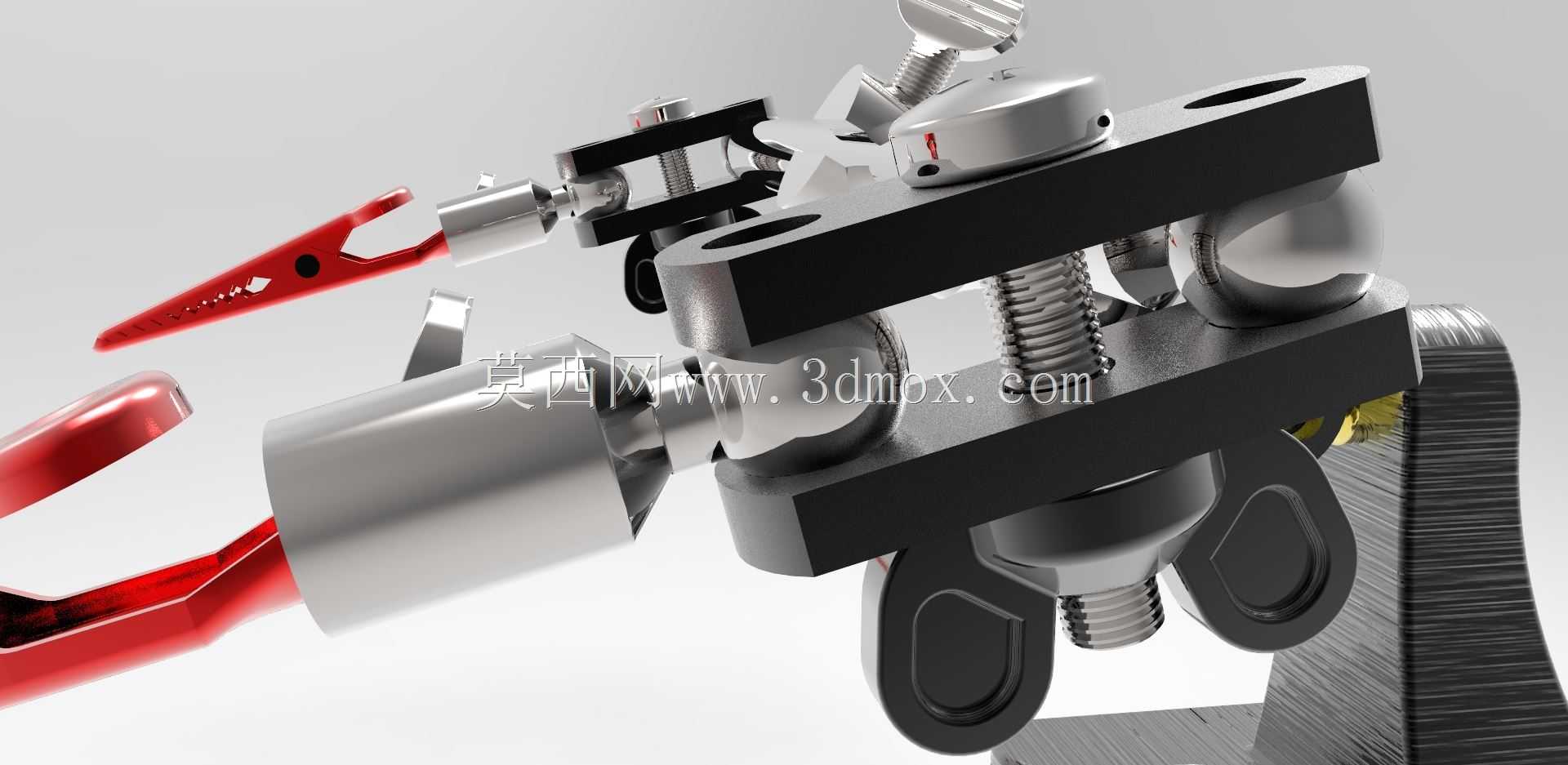

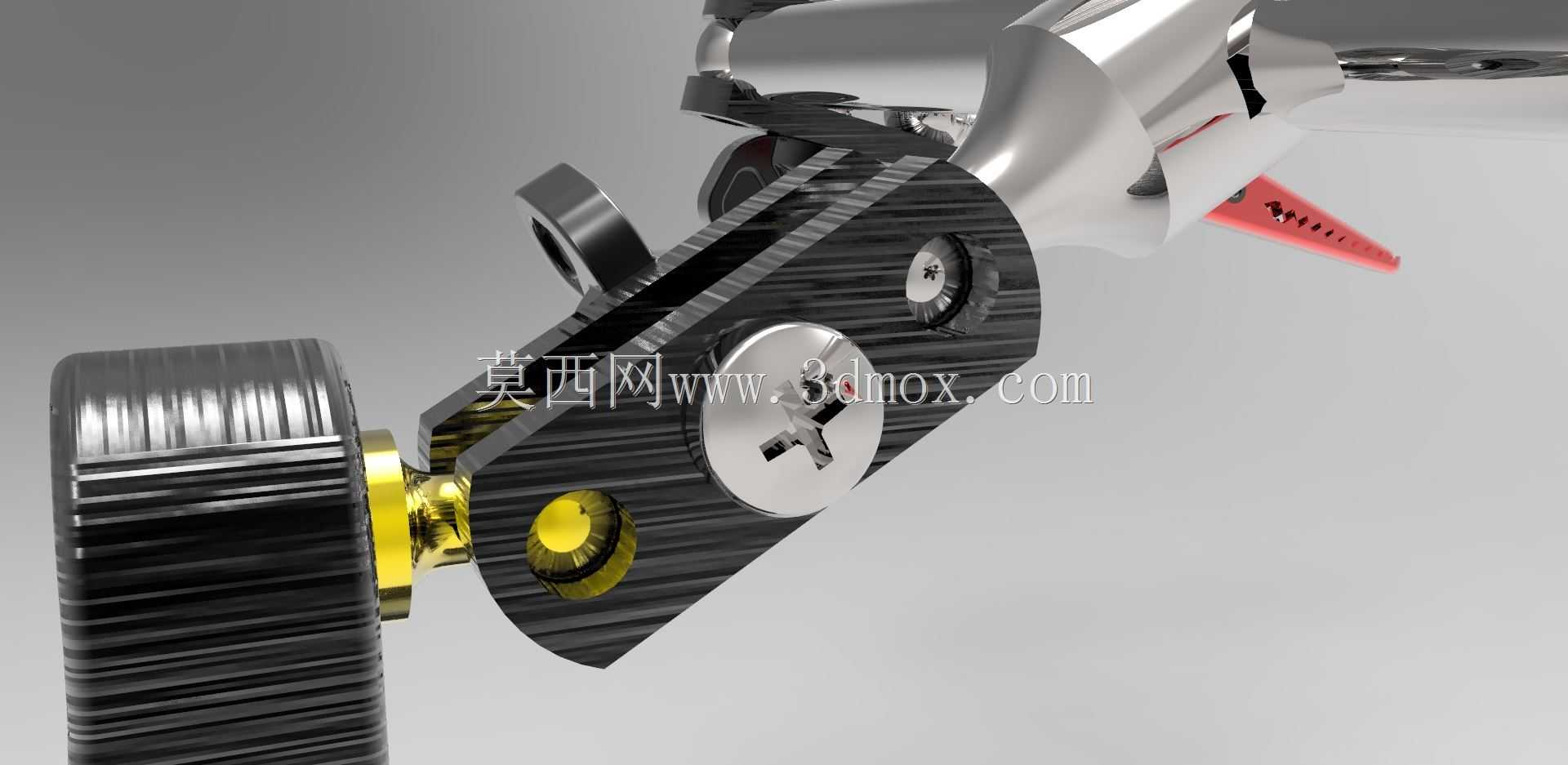

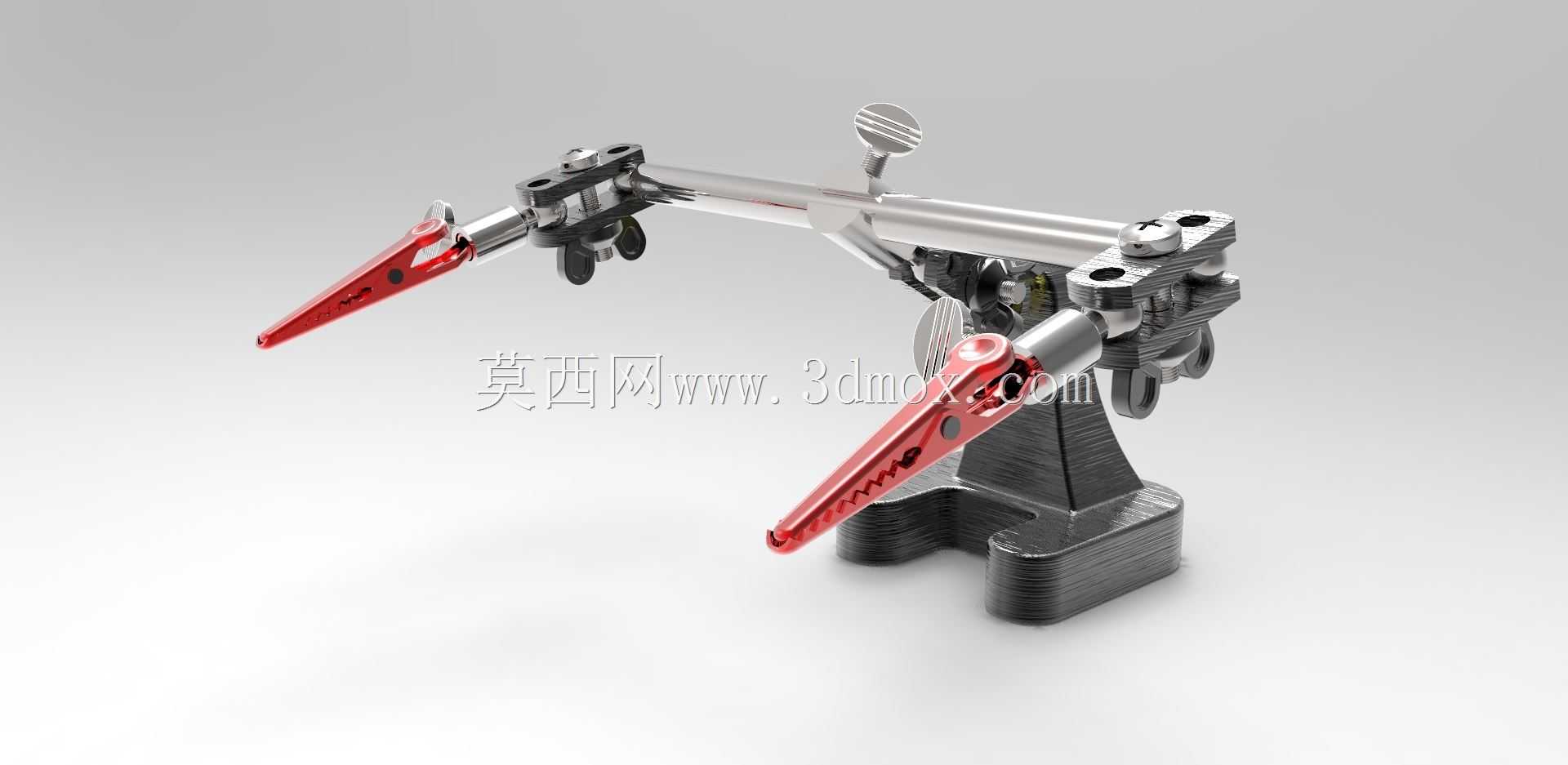

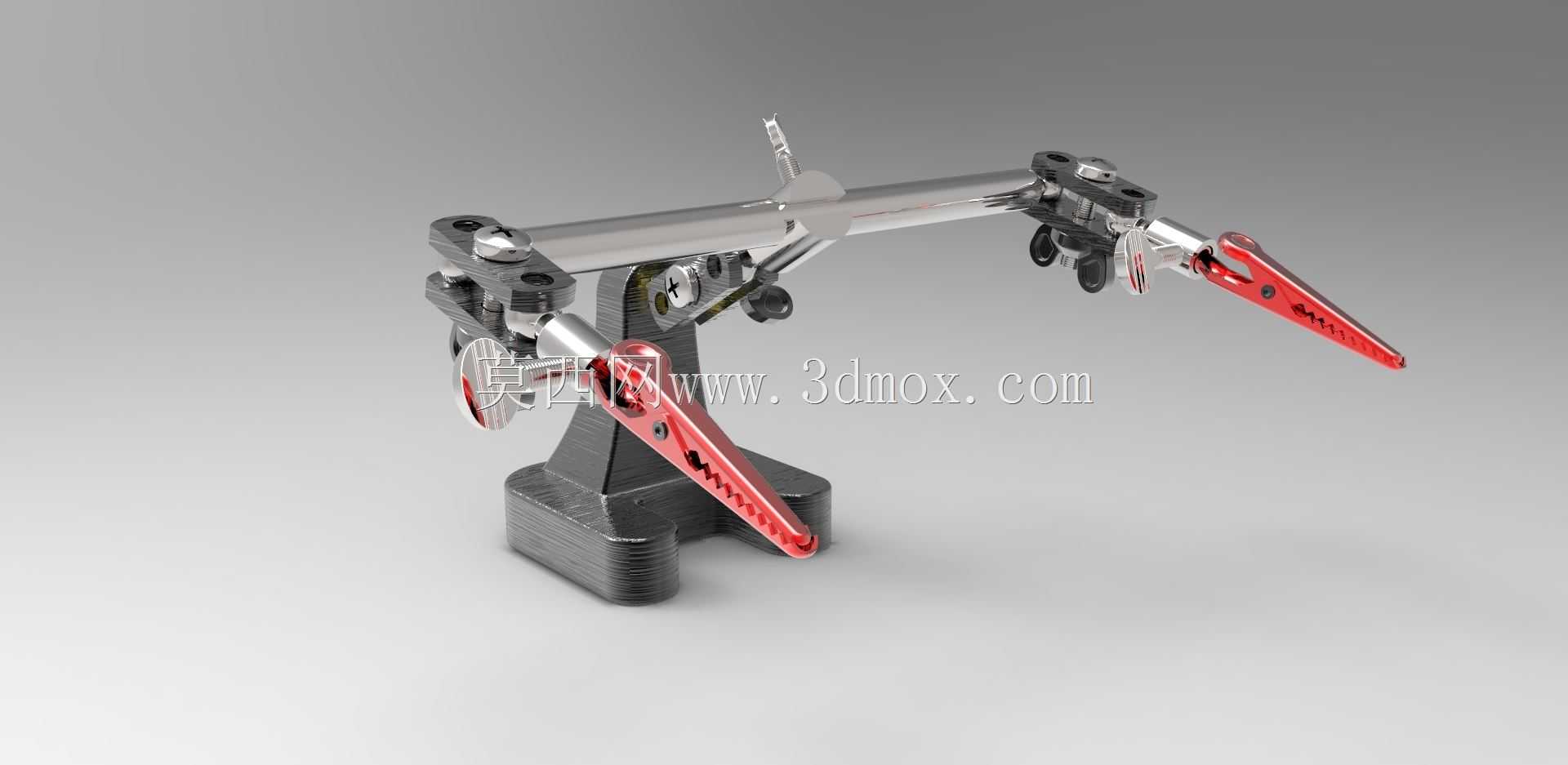

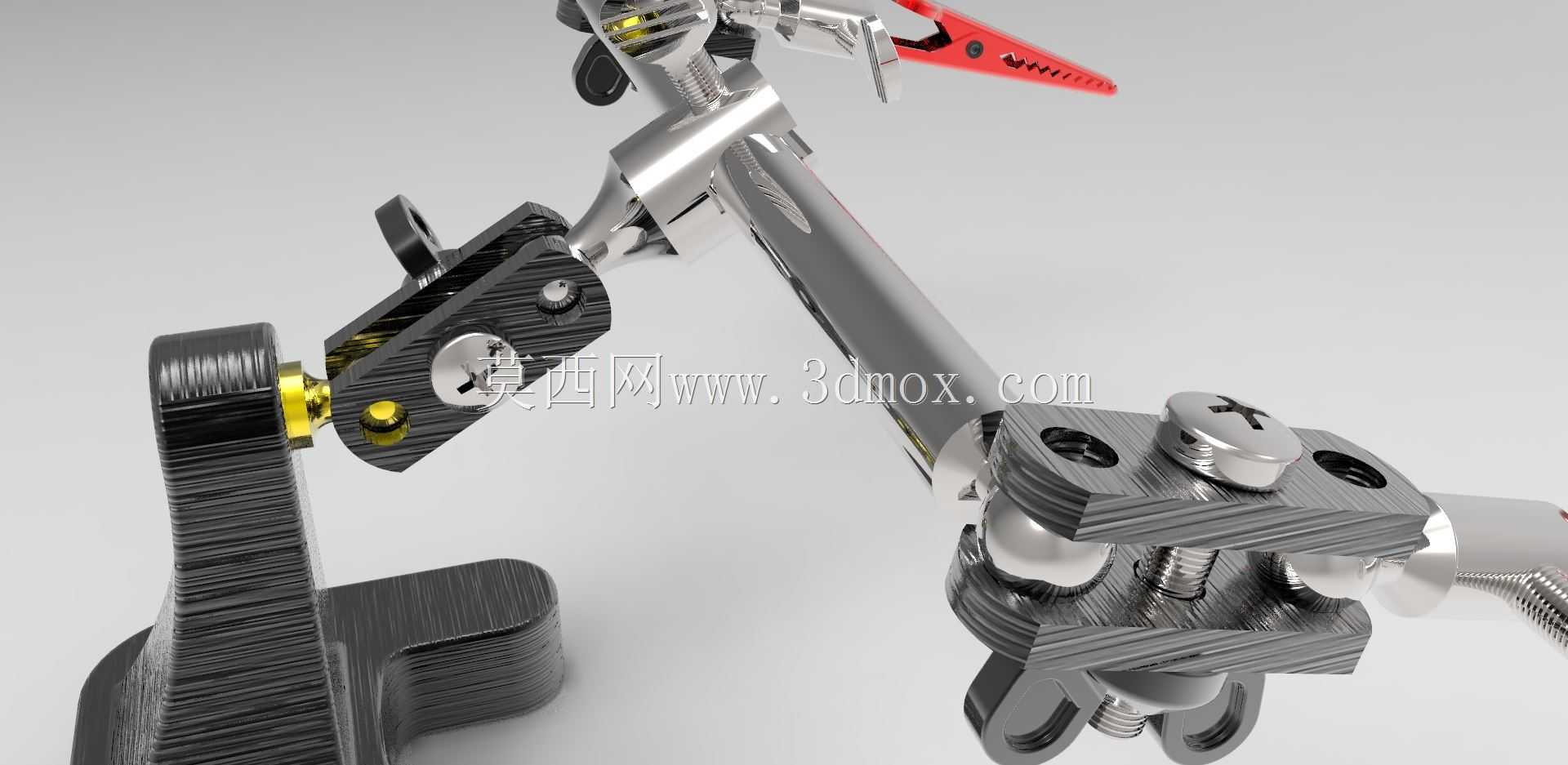

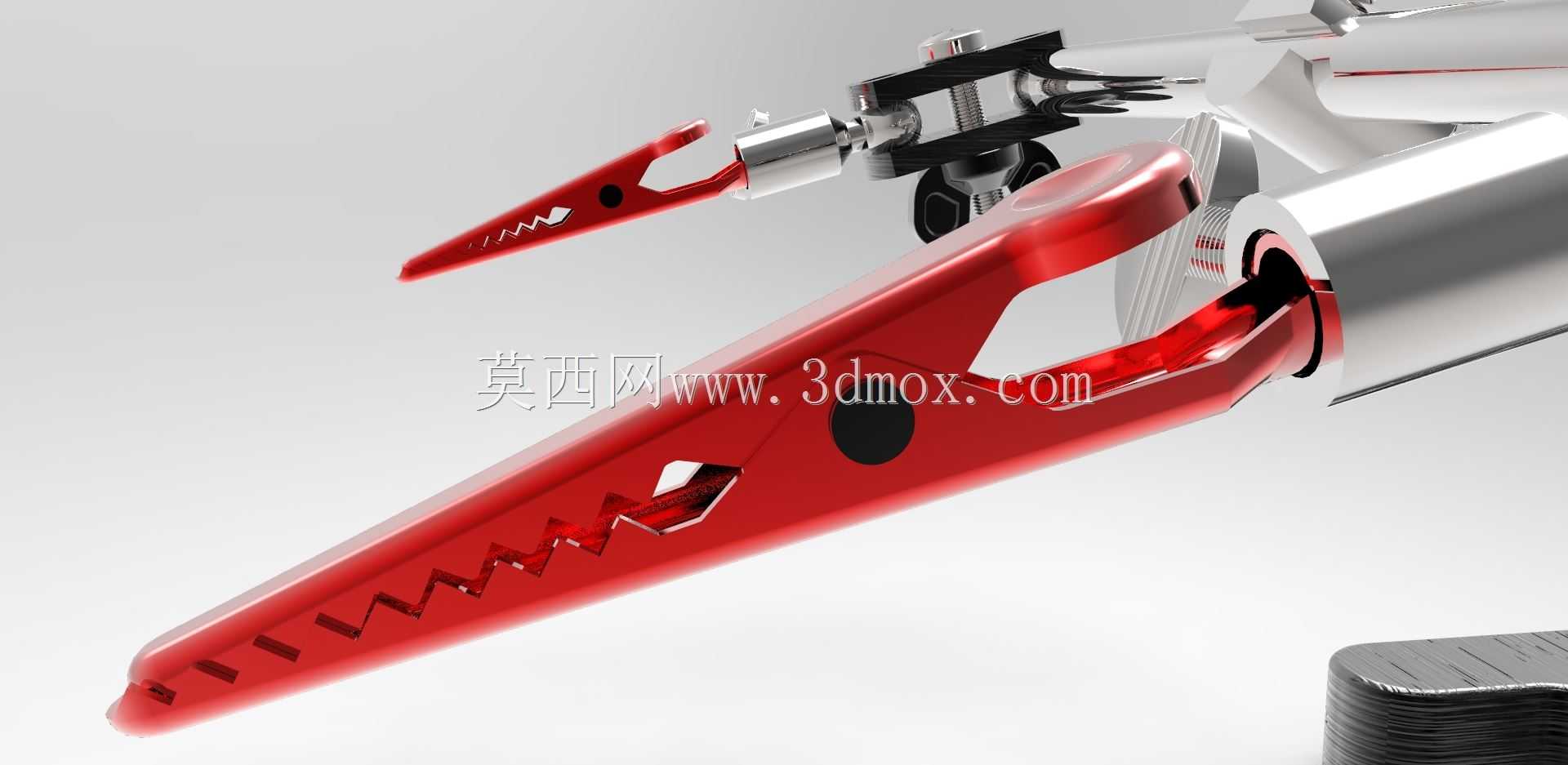

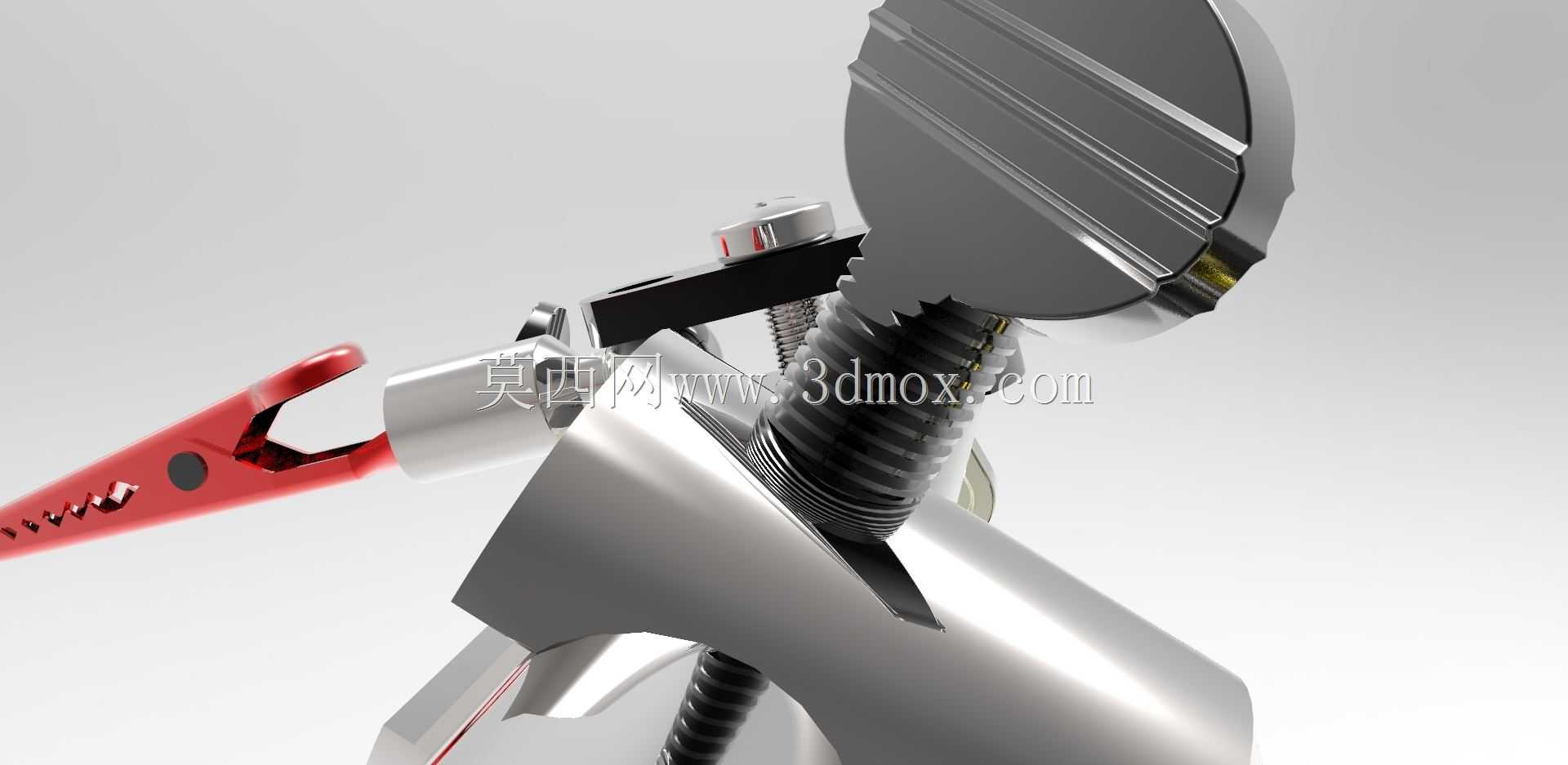

在电子元器件返修、小批量线束焊接、精密五金件引脚搪锡这类精细焊接作业场景中，操作人员往往需要一手持焊枪、一手送锡丝，很难同时稳定固定体积小巧、形态不规则的待焊工件，额外的手助焊剂夹持装置正是为解决这类作业痛点设计的手动辅助工装。该装置采用加重式铸铁基座作为整体支撑，基座底部做了加宽防滑处理，可直接放置在常规防静电工作台面上，无需额外打孔固定，整体安装占用的台面边界尺寸约为220mm×180mm，基座高度约75mm，不会遮挡操作人员的近距离作业视线。装置的核心支撑为可多维度调节的金属横臂结构，横臂通过关节处的锁紧旋钮实现角度与伸缩长度的调整，横臂总伸展长度可达320mm，两个夹臂分别布置在横臂两端，可独立调整夹持角度，适配不同形态工件的焊接姿态需求。夹头部分采用带防滑齿纹的弹性鳄鱼夹结构，夹头内侧做了绝缘隔热处理，既可以牢固夹持厚度0.5mm到15mm的片状、柱状工件，也能避免焊接过程中热量传导到夹臂造成操作人员烫伤，同时绝缘层可防止焊接带电元器件时出现短路问题。设计过程中优先考虑了手动操作的便捷性，所有调节旋钮都布置在操作人员手指可轻松触及的位置，锁紧力度经过反复验证，既不会出现夹持后工件移位的问题，也不需要使用过大的力气就能完成角度调整。夹臂与横臂的连接部位采用了万向转动结构，可实现360度水平旋转与180度俯仰调节，能够将待焊工件调整到最适合送锡、观察焊盘的作业角度，减少操作人员长时间保持固定姿势带来的疲劳感。装置中部还预留了辅助配件安装位，可根据作业需求加装焊锡丝架、放大镜支架、排烟管固定夹等拓展配件，适配不同操作人员的作业习惯。不同于大型自动化焊接工装，这类手动辅助夹持装置不需要外接气源或电源，整体结构无易损电子元件，日常仅需在关节转动部位定期涂抹少量润滑脂即可长期使用，在小型维修作坊、电子实训教室、样品打样车间这类场景中，能够有效降低焊接作业的操作难度，提升焊点一致性，减少因工件固定不稳造成的虚焊、烫损元器件等问题。两个夹头可同时夹持两个待焊工件，或者一端固定工件、另一端固定辅助线材，实现单人独立完成原本需要双人配合的焊接操作，在小批量多品种的焊接作业中具备很强的实用性。
