多工位精密零件安装检测工装设备

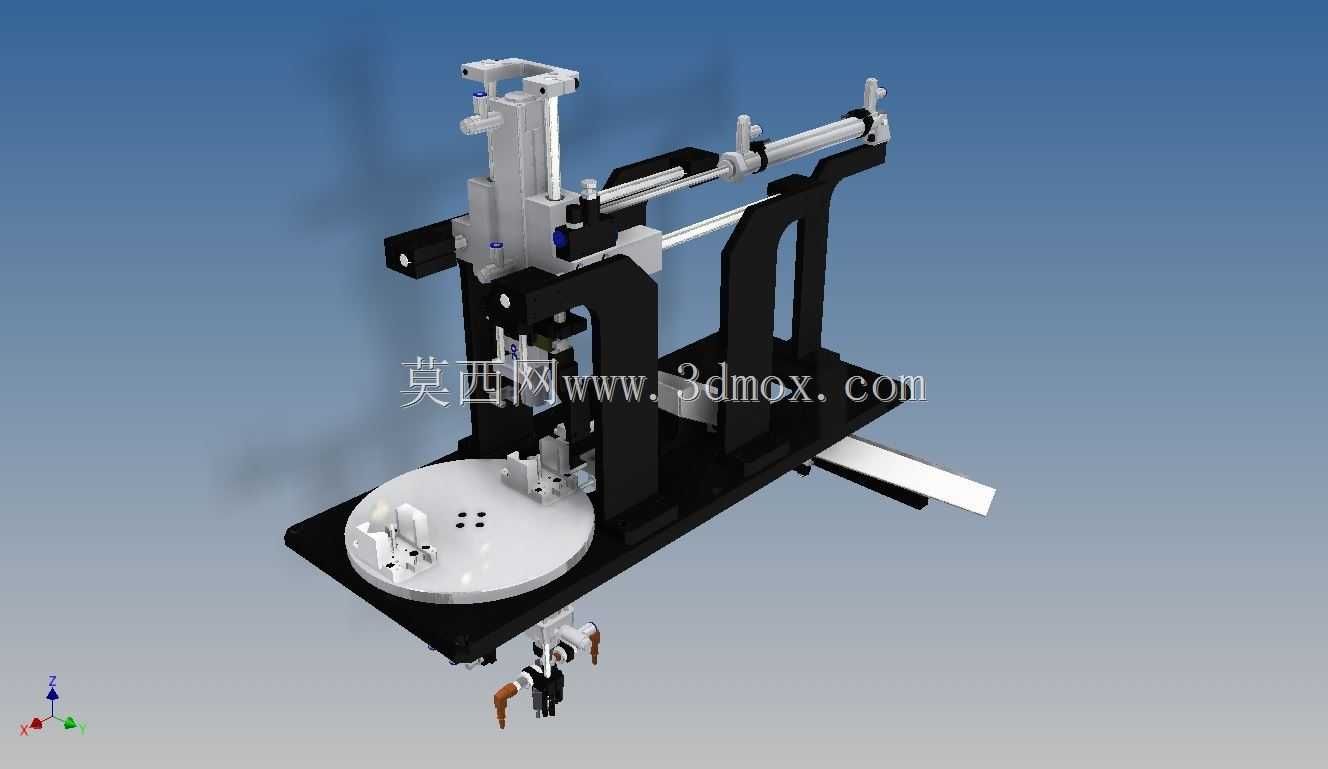

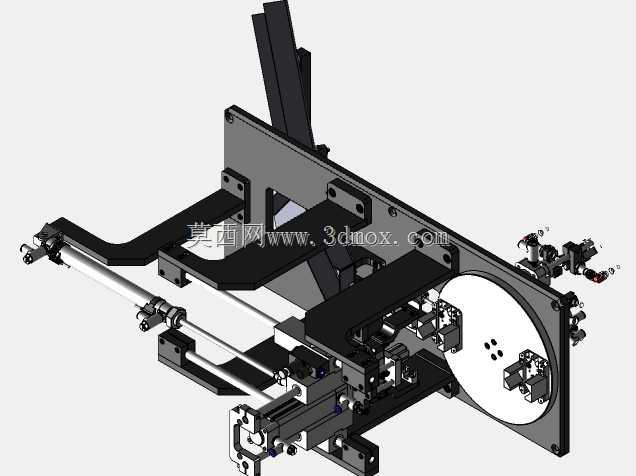

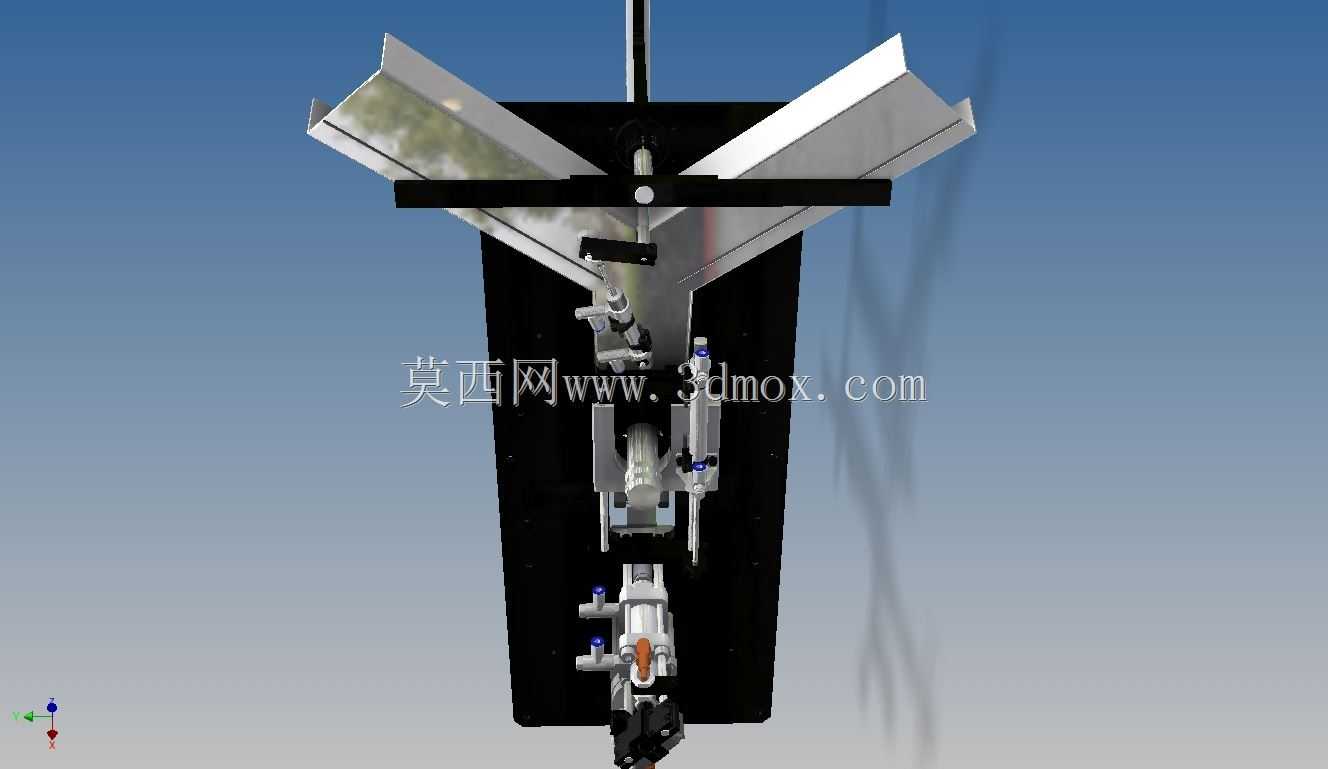

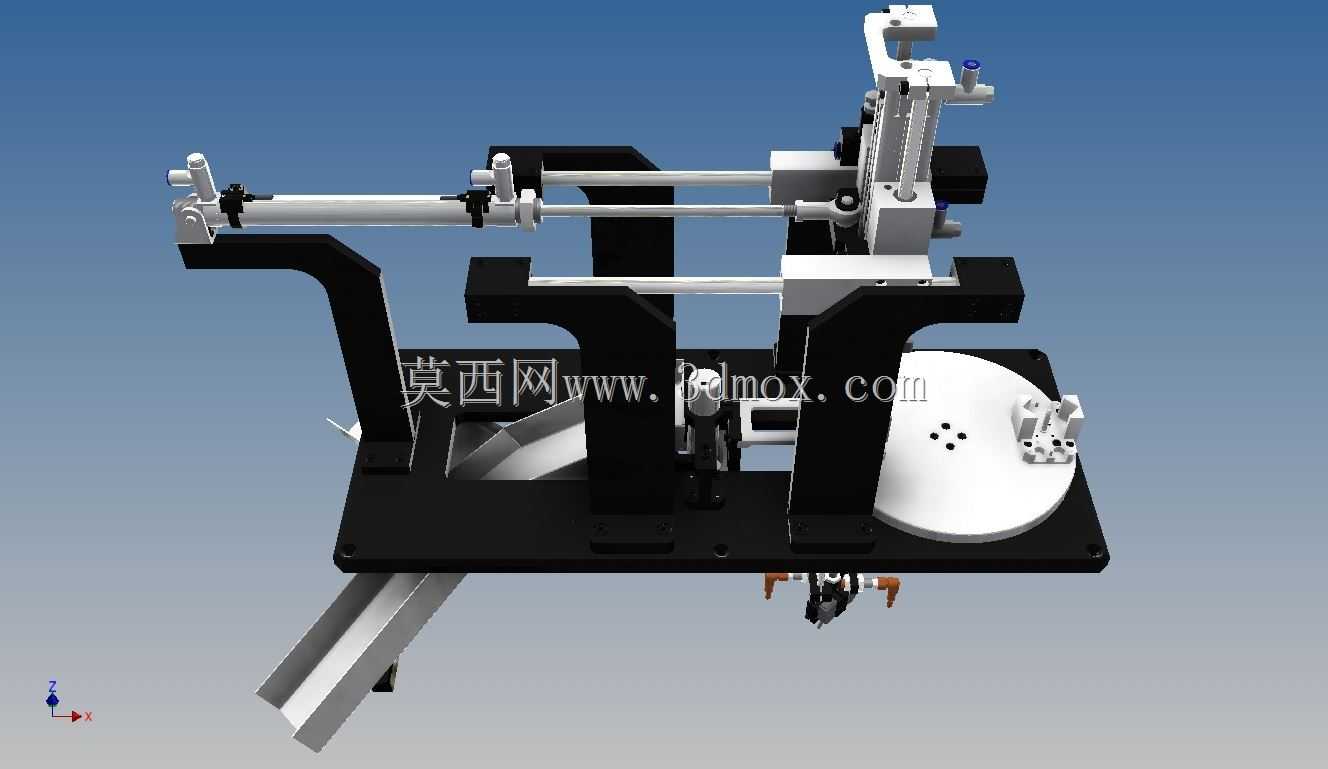

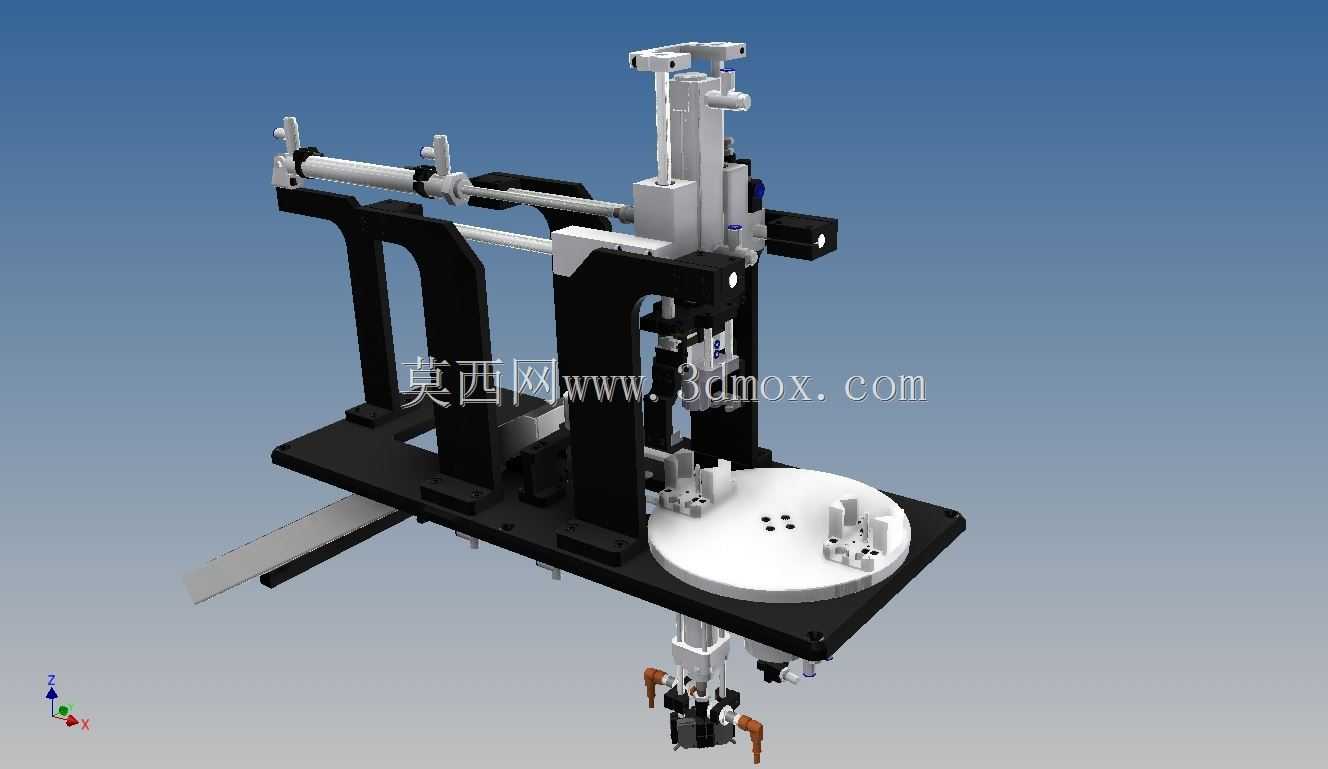

这款安装测试设备主要面向精密零部件的装配工序与成品性能检测环节，常见于3C电子零部件、小型精密五金件的量产线旁，用来替代人工完成零件的精准对位装配、装配后尺寸公差核验、基础功能导通测试等工序，能大幅降低人工装配的对位偏差，减少因装夹力度不均导致的零件压伤、错位问题。设备整体采用立式框架搭配回转工作台的布局，底部的圆形回转工位盘预留了4组零件定位仿形槽，可同步完成上料、装配、检测、下料四个工序的并行作业，工位盘的回转定位精度控制在0.02mm以内，能保证每个工位停位时，上方执行机构与工件的对位偏差不超过0.01mm。横向布置的双轴滑移模组搭载了压装执行头与检测探针组件，滑移模组采用线性导轨搭配滚珠丝杠的传动结构，横向行程覆盖整个回转盘的作业半径，纵向压装行程可根据不同零件的装配高度调整，压装端配备了压力反馈模块，能实时采集压装过程的压力曲线，当压装力超出设定阈值时自动触发回退保护，避免压坏待装零件。设备左侧延伸出的接料导槽用于将检测合格的成品导流至下游输送线，不合格品则会在检测工位触发时，由机构推送至专用的不良品收纳区。设计过程中优先考虑了不同规格零件的快速换型需求，所有定位夹具都采用快拆式安装结构，更换不同产品时仅需替换工位盘上的仿形定位块，调整压装头的行程参数即可完成换型，单批次换型时间可控制在15分钟以内。设备的安装边界预留了足够的维护空间，整体框架采用标准铝型材搭配钣金封板搭建，底部安装孔位的布局适配常见的工业工作台台面尺寸，不需要额外制作专用安装基座，直接固定在标准防静电工作台上即可接入生产线使用。竖向布置的导向轴组件为压装机构提供了足够的刚性支撑，避免长行程压装过程中出现的机构偏摆，所有气管、线路都内置在框架型材的槽道内，既避免了生产过程中线缆被工件剐蹭的风险，也让设备整体外观更整洁，减少积尘死角，适配车间日常的清洁维护需求。
