APKT160408菱形数控铣削刀片结构设计

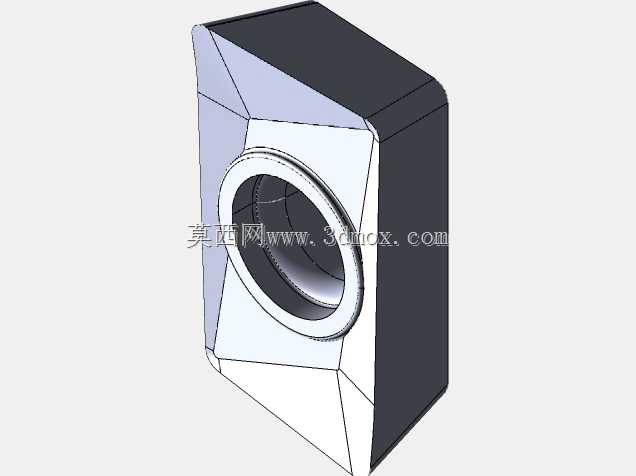

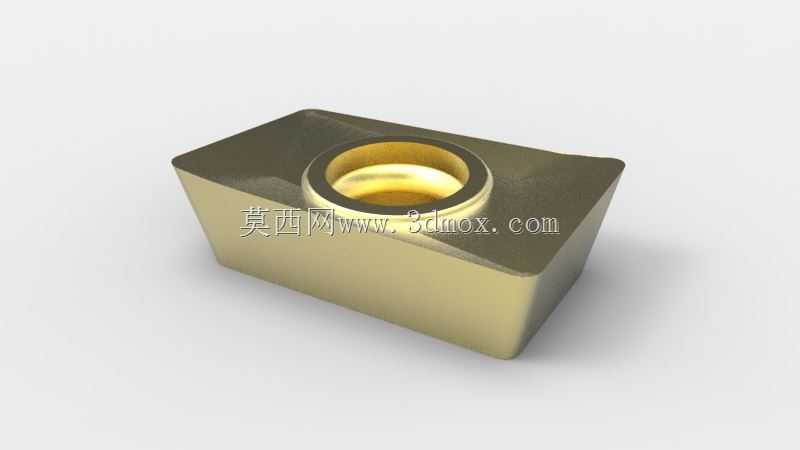

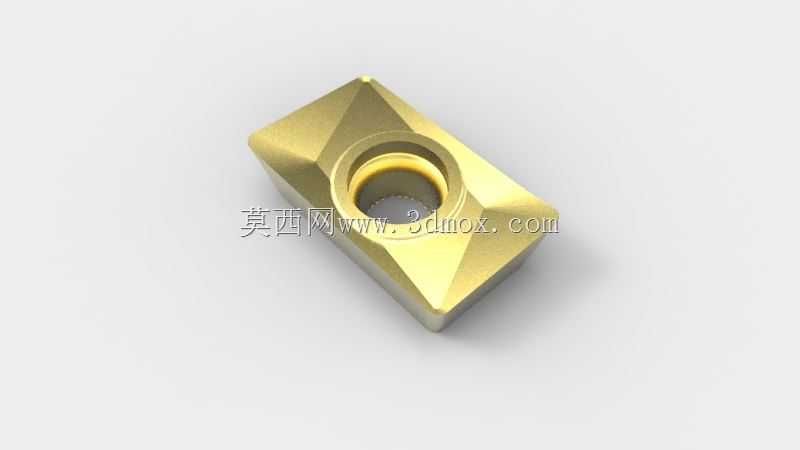

这款菱形带孔铣削刀片是数控铣削加工领域常用的可转位切削元件，日常主要适配各类方肩铣、台阶铣、平面铣加工工况，在普通钢件、铸铁、有色金属的粗精加工环节都有广泛应用，尤其适合模具钢开粗、结构件平面铣削这类需要频繁走刀、切削负载波动较大的加工场景。从结构设计来看，刀片采用80度菱形构型，中心设置标准安装沉孔，可通过螺钉直接压紧在对应规格的刀杆刀座上，无需额外的压板结构，装夹后刀片定位精度稳定，重复装夹的位置偏差可控制在微米级，能有效减少换刀后的对刀辅助时间。刀片的刃口做了针对性的钝化处理，不同的刃口钝化半径可适配不同加工材料的切削需求，加工钢件时采用稍大的钝化半径可提升刃口抗冲击性能，避免断续切削过程中出现崩刃问题，加工有色金属时采用小钝化半径则能获得更锋利的切削刃，降低切削阻力减少积屑瘤产生。从安装边界来看，这款刀片的公称内切圆直径、厚度、刀尖圆弧半径都遵循通用机夹刀片的尺寸规范，可直接适配市面上绝大多数同规格的APKT系列铣刀杆，安装时螺钉锁紧扭矩需控制在合理区间，既要保证刀片装夹牢固不会在切削过程中发生位移，也要避免扭矩过大造成刀片压紧部位出现应力碎裂。刀片的前角、后角参数经过多轮切削验证，能在保证刃口强度的前提下尽可能降低切削力，排屑槽的构型设计可引导切屑顺利排出，避免切屑缠绕在刀杆上刮伤已加工表面。在实际加工应用中，这类可转位刀片磨损后无需重新修磨，只需松开压紧螺钉将刀片转位更换新的切削刃即可继续加工，能大幅降低刀具成本，减少停机换刀的时间损耗，非常适合批量零件加工的生产线使用。建模过程中严格还原了刀片的各个结构细节，包括中心安装孔的倒角尺寸、刃口的微观几何角度、刀片表面的涂层附着基准面，可直接用于刀杆的装配干涉检查、切削过程的运动仿真，也能作为刀具选型时的三维参考模型，帮助结构设计人员提前判断刀具与工件、夹具之间的空间间隙，避免加工过程中出现撞刀问题。
