便携透明款手动塑料削笔器结构设计

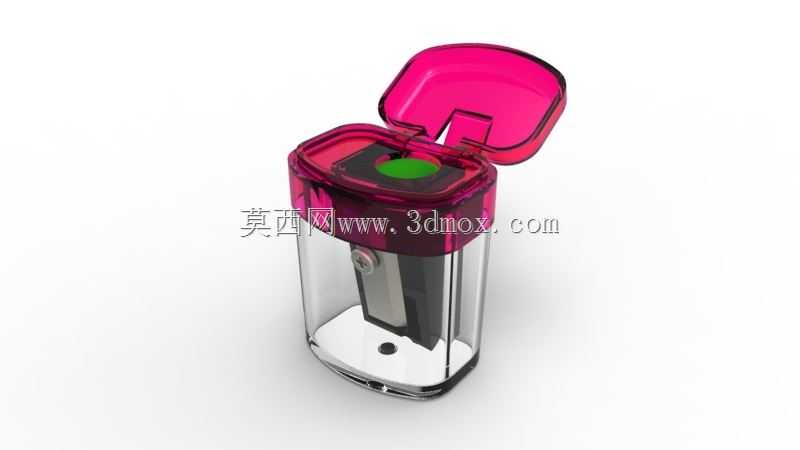

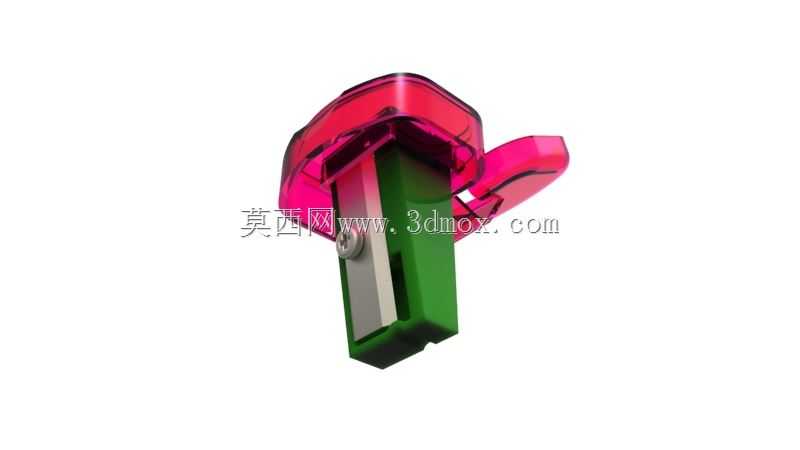

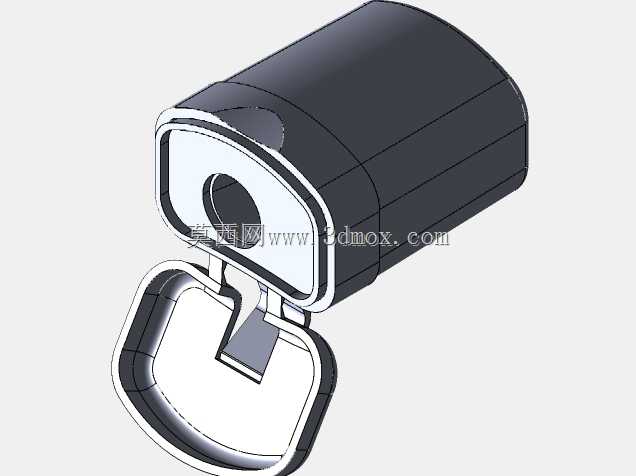

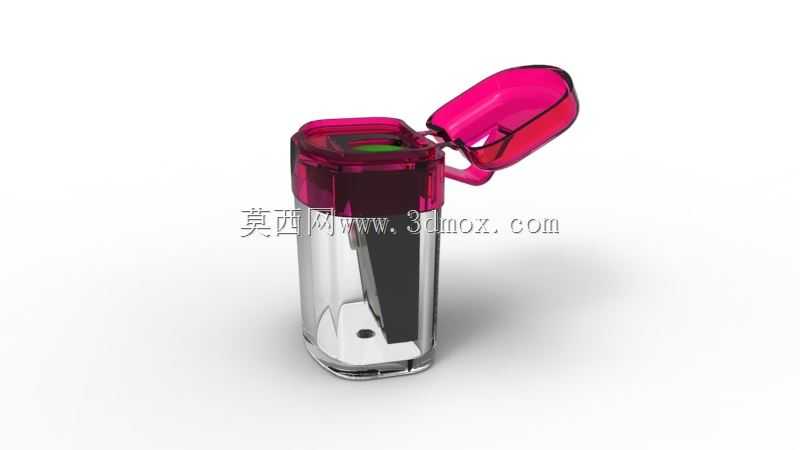

这款手动削笔工具的结构设计，核心围绕日常书写场景的高频使用需求展开，适配学生日常写作业、办公场景手写记录、美术创作前期铅笔预处理等多类使用场景，整体采用立式柱形结构，握持时贴合手掌自然弧度，单手握持即可完成开盖、削笔的全流程操作，无需额外辅助固定。从功能实现逻辑来看，上部的玫红色透明翻盖采用铰接结构与主体壳体连接，闭合时可完全遮挡刀架入口，避免日常放置时灰尘进入刀组缝隙，同时防止误触刀头造成划伤，翻盖开合角度经过限位设计，最大开启角度不会超过120度，避免开盖后翻盖过度后仰造成结构断裂。壳体上部的进笔孔做了内凹导向处理，铅笔插入时可自动对准刀组中心，无需反复调整对位，刀组采用倾斜固定方式，削切时铅笔沿进笔孔插入后手动旋转即可完成铅芯与木质笔杆的同步削切，削切产生的木屑直接落入下部的透明储屑仓内，储屑仓与上部刀架座采用卡扣式连接，清理时只需拔下下部仓体即可倒出木屑，拆装过程无细小易脱落零件，日常维护难度极低。从结构设计的细节考量，透明PC材质的储屑仓可直接观察内部木屑存储量，无需频繁开盖检查，避免木屑过满溢出污染桌面；上部刀架座内嵌的金属刀架通过两颗小规格螺丝固定在塑料基座上，刀头磨损后可单独拆卸更换，无需整体报废整个产品，延长整体使用寿命。整体外形尺寸控制在手掌可完全握持的范围内，放置在笔袋、桌面笔筒内均不会占用过多空间，安装边界无外凸尖锐结构，所有边角均做R2以上的圆角处理，日常携带时不会刮破笔袋布料、划伤手部。壳体的上下拼接处做了止口定位结构，装配后上下壳体错位量控制在0.1mm以内，既保证拼接处的外观平整度，也能避免储屑仓内的细木屑从拼接缝隙漏出。进笔孔处的绿色弹性限位圈采用软胶材质，铅笔插入时可自适应不同直径的常规木杆铅笔，同时对铅笔起到一定的夹持作用，削笔过程中不会出现铅笔晃动导致的铅芯断裂问题。
