食品生产线纸杯落料分配装置

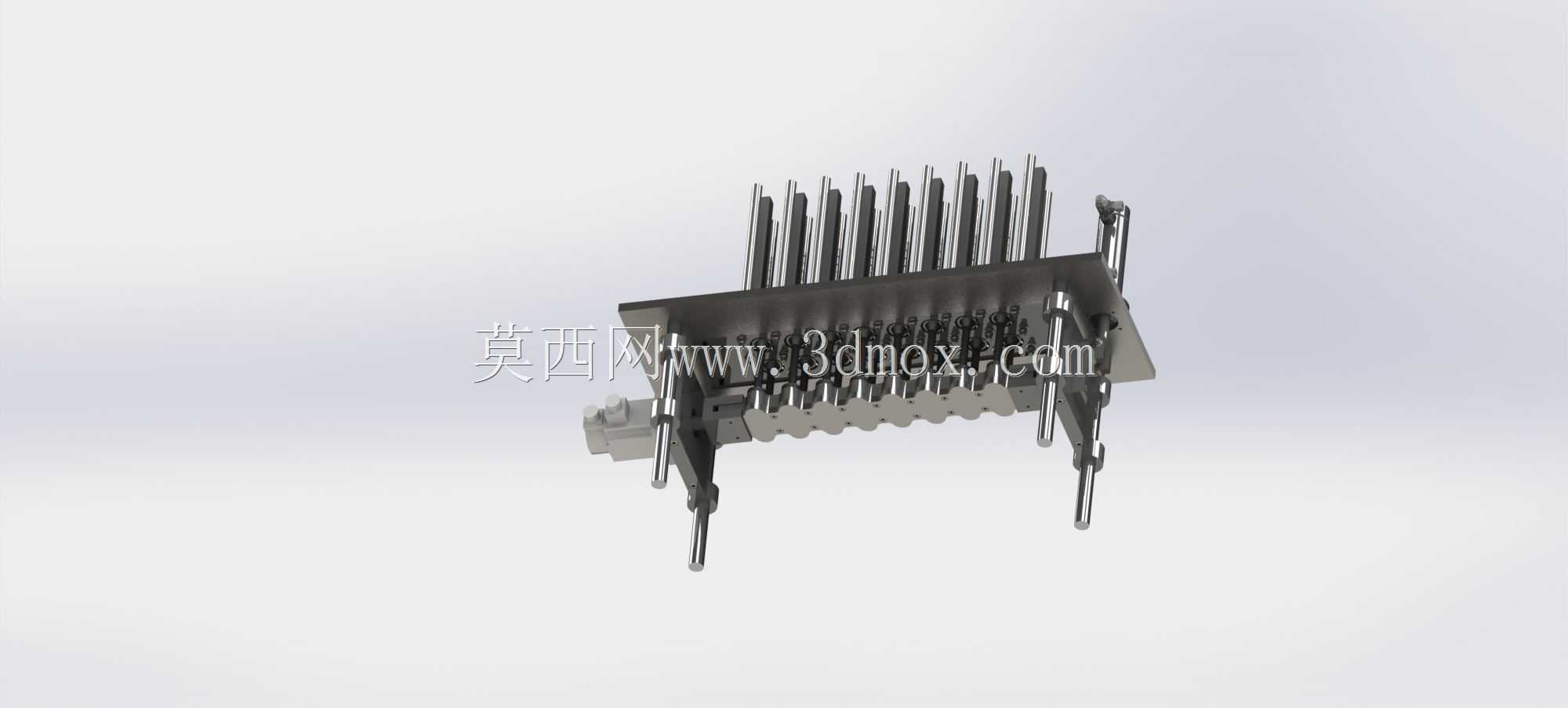

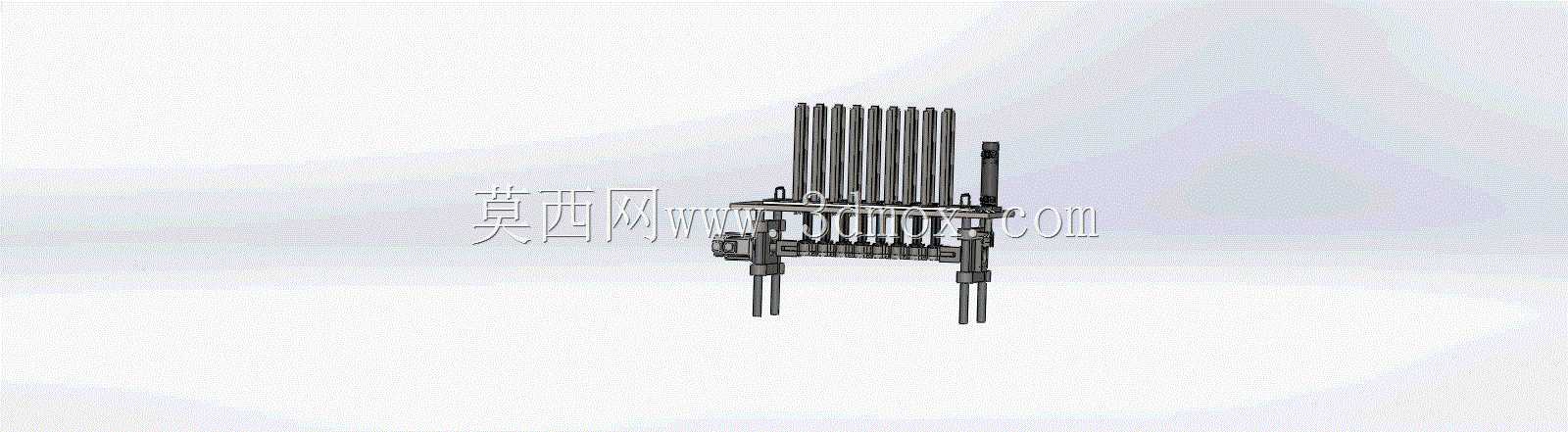

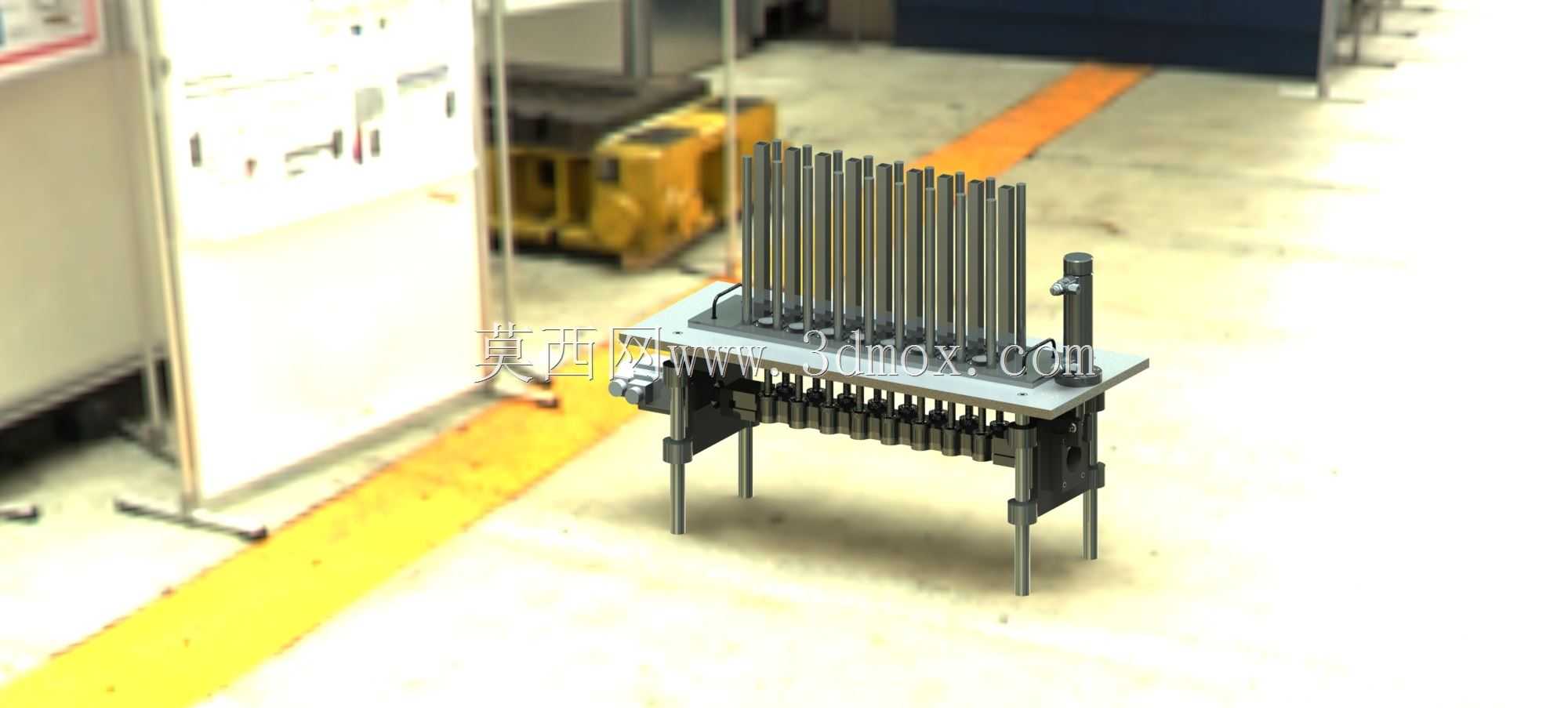

这套装置主要适配食品加工生产线的前段包装工位，核心作用是完成堆叠纸杯的单只分离与精准投放，常见于杯装饮品、预制杯装食品的自动化产线，替代传统人工取杯放杯的重复操作，可对接后续灌装、封口等工序的节拍，避免人工操作带来的卫生风险与效率波动。从结构设计逻辑来看，装置采用立式储杯仓与水平分料执行组件结合的布局，上部的多组平行立式导杆构成储杯空间，可容纳整叠堆叠的纸杯，导杆间距根据纸杯杯口翻边尺寸做适配设计，既保证堆叠纸杯能顺畅下滑，又能通过翻边承托整摞纸杯不会自由掉落。下部的分料执行机构采用凸轮联动的往复式结构，每次动作完成最下方单只纸杯的剥离，让纸杯依靠自重落入下方的模具或者输送定位座中，整套动作的行程经过精准核算，不会刮伤纸杯侧壁，也不会出现一次落多杯的卡料问题。设备的支撑腿采用可调节高度的支脚结构，安装时可根据对接生产线的输送面高度调整整机安装高度，支脚底部预留安装固定孔，可直接固定在生产线架体或者地面预埋板上，整机横向宽度适配多列并行的杯装生产线，可同时完成多工位的纸杯同步投放，匹配高速产线的节拍需求。设计过程中重点考虑了食品生产场景的卫生要求，所有与纸杯接触的结构件都采用易清洁的光滑表面设计，无卫生死角，可直接配合车间日常的冲洗消毒作业，同时执行机构的传动部分做了防护设计，避免润滑脂等污染物接触到纸杯。在安装边界上，设备上部储杯仓的高度预留了足够的堆叠空间，单次补料可满足较长时间的生产需求，减少操作人员补料频次，侧面预留的手动操作手柄可在设备调试或者卡料时手动执行分料动作，方便日常维护与故障排查，整机的动力输入可对接生产线的主传动系统，也可单独配置驱动单元，适配不同新旧程度的产线改造需求。
