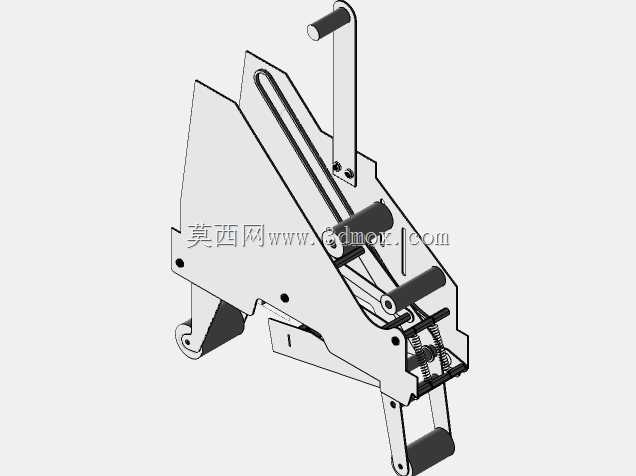

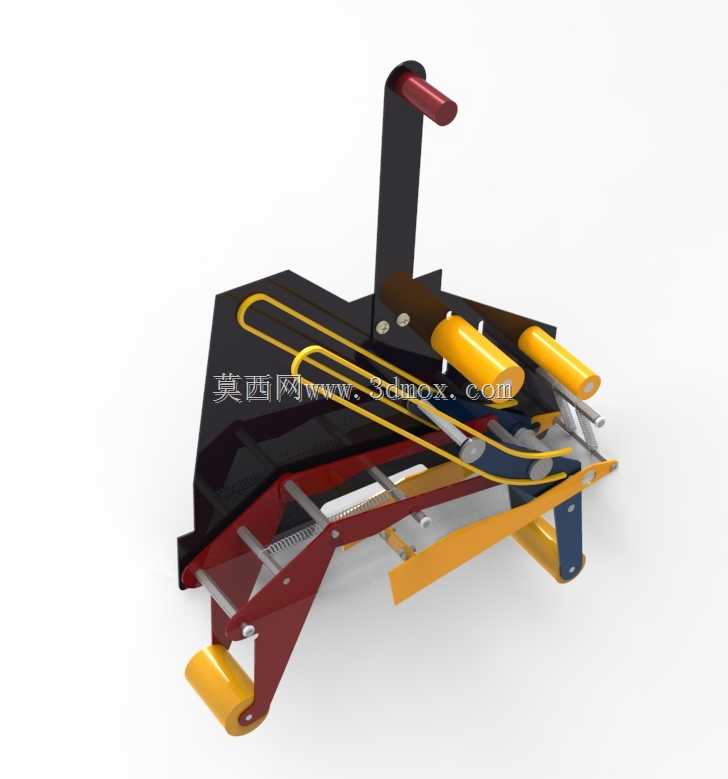

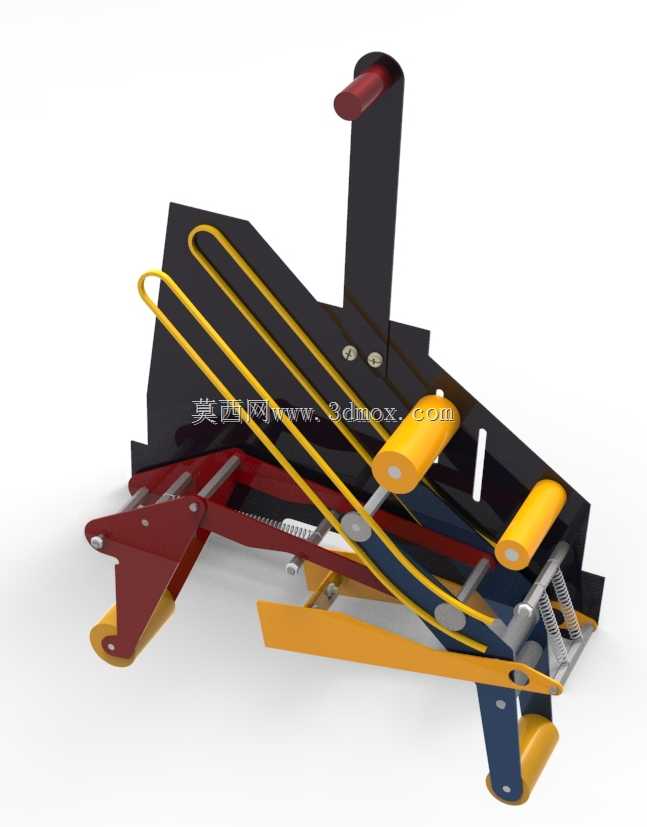

封箱用上导坑胶带贴合机构结构

该结构主要应用于纸箱封装工序的前端胶带导送环节，适配常规电商、仓储物流场景下的标准瓦楞纸箱封箱作业，可直接集成在连续式封箱设备的机架进料端，也可作为独立手持封箱器的核心执行结构使用，适配宽度48mm、60mm的常规封箱BOPP胶带卷，无需额外定制非标胶带耗材。从功能实现逻辑来看，该结构通过多组导向辊的排布约束胶带的走带路径，前端的压合辊在纸箱经过时可将胶带首端平稳贴合在纸箱上表面边缘，侧部的导正结构能避免胶带走偏起皱，自带的张紧调节结构可根据胶带材质的拉伸特性调整预紧力，防止胶带拉断或松垂打卷，切刀触发机构与压合动作联动，在纸箱完成上表面封贴后可自动切断胶带，无需人工额外操作。设计过程中优先考虑了作业过程的动作连贯性，将胶带的放卷、导向、张紧、压合、切断几个动作的执行部件做了集成化布局，整体结构的横向安装边界控制在220mm以内，纵向高度可根据封箱线的输送面高度做±30mm的调整，适配高度120mm-500mm的常规封箱纸箱，安装时仅需将主体支架通过螺栓固定在封箱线的侧装板上，对齐输送辊道的中心面即可完成定位，无需复杂的同轴度校准。结构上的多组导向辊均采用低摩擦的光滑圆柱面设计，辊体内嵌微型轴承，转动阻力小，长时间运行不会出现胶带背面被刮花的问题，手柄部位做了符合人体工学的弯折角度，作为手持结构使用时可降低长时间操作的手部疲劳，作为线体部件使用时可拆除手柄直接对接设备的驱动联动结构。各部件的连接位置均预留了调节余量，胶带卷的安装位可适配最大外径120mm的常规胶带卷，更换胶带时仅需扳开侧边的快拆卡扣即可完成装换，无需拆卸多余的紧固件，日常维护仅需定期清理导向辊表面粘附的胶渍即可，无需复杂的保养流程。
