带SCMT380932镶块的重型车削车刀结构

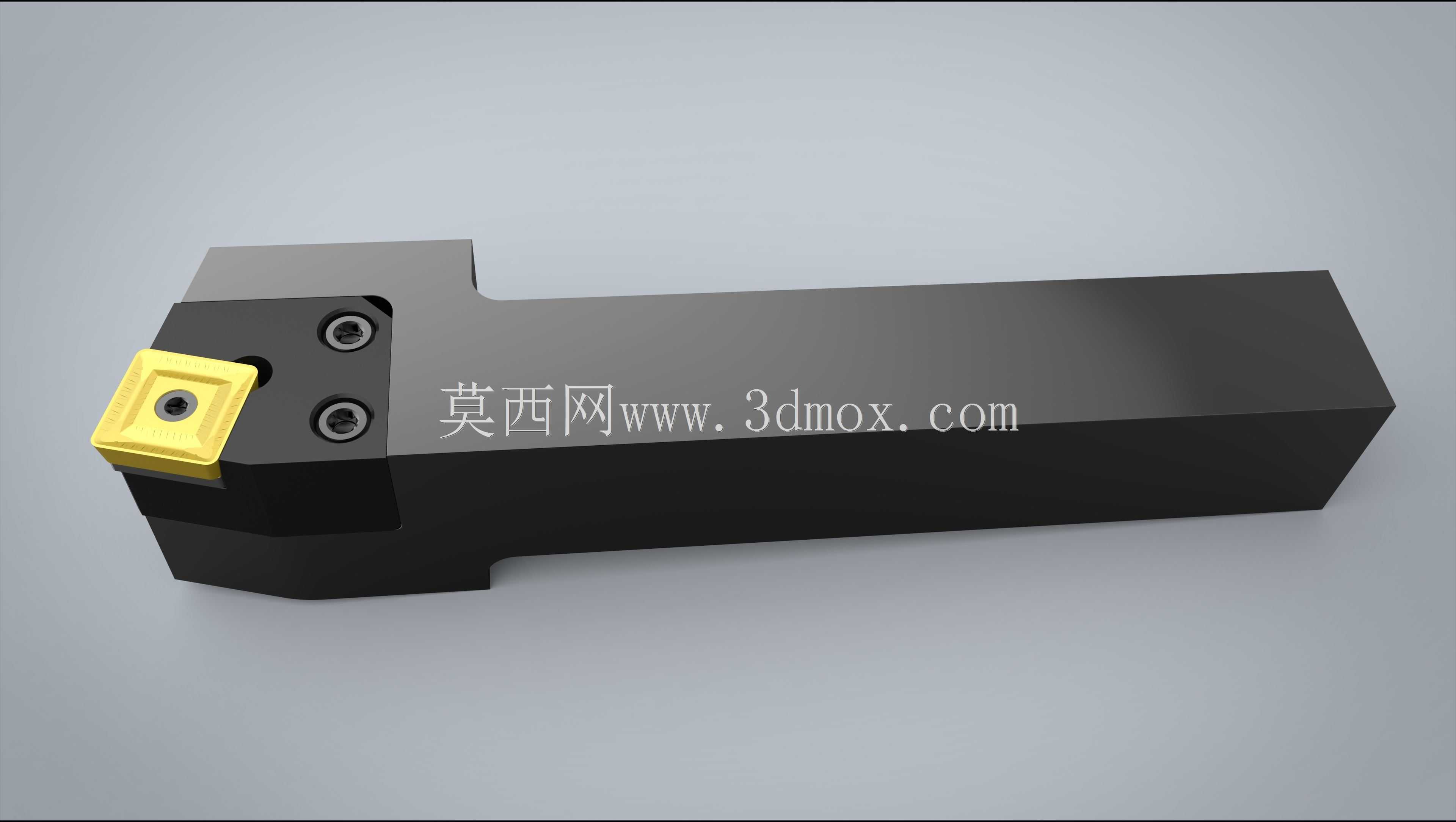

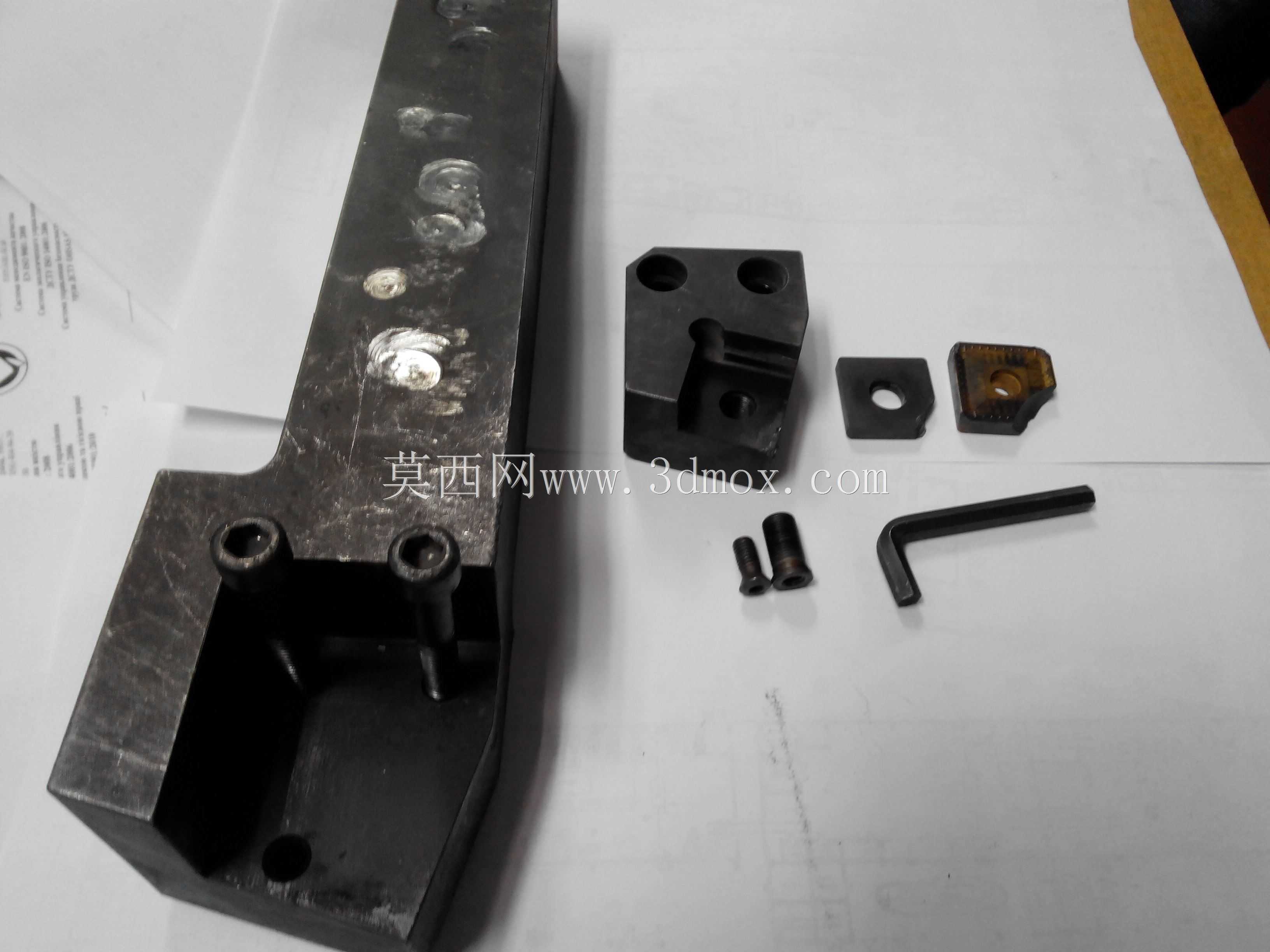

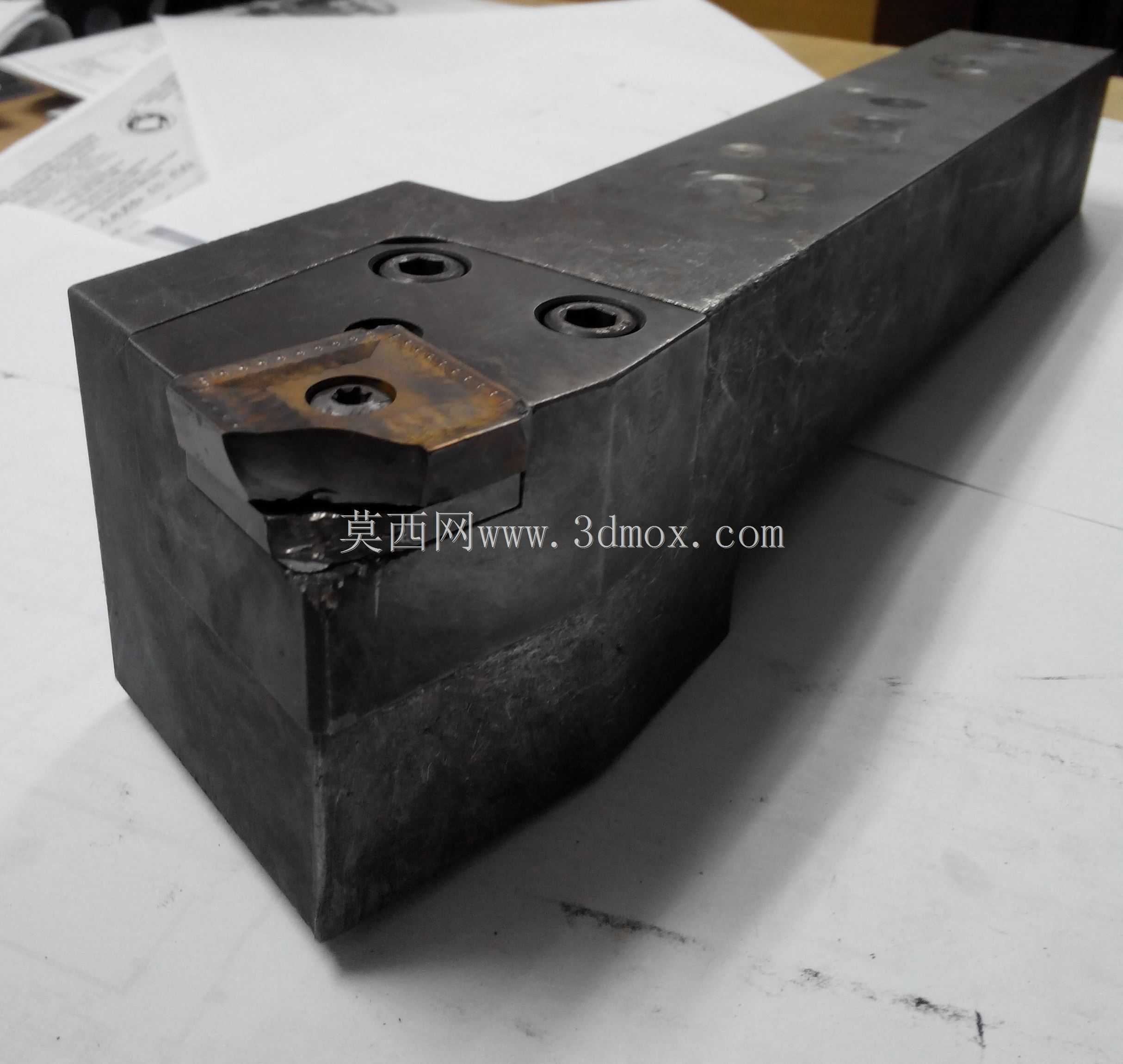

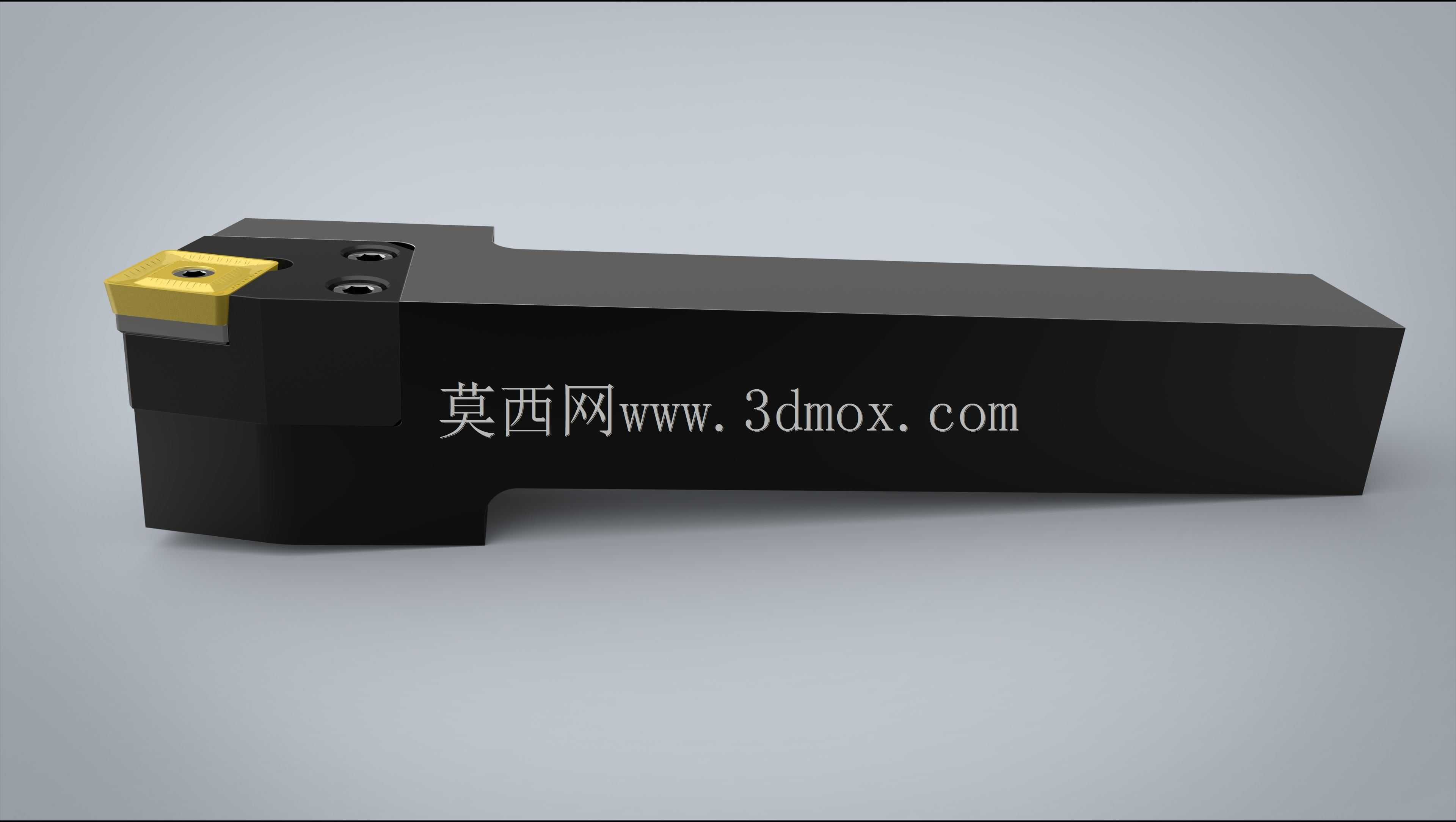

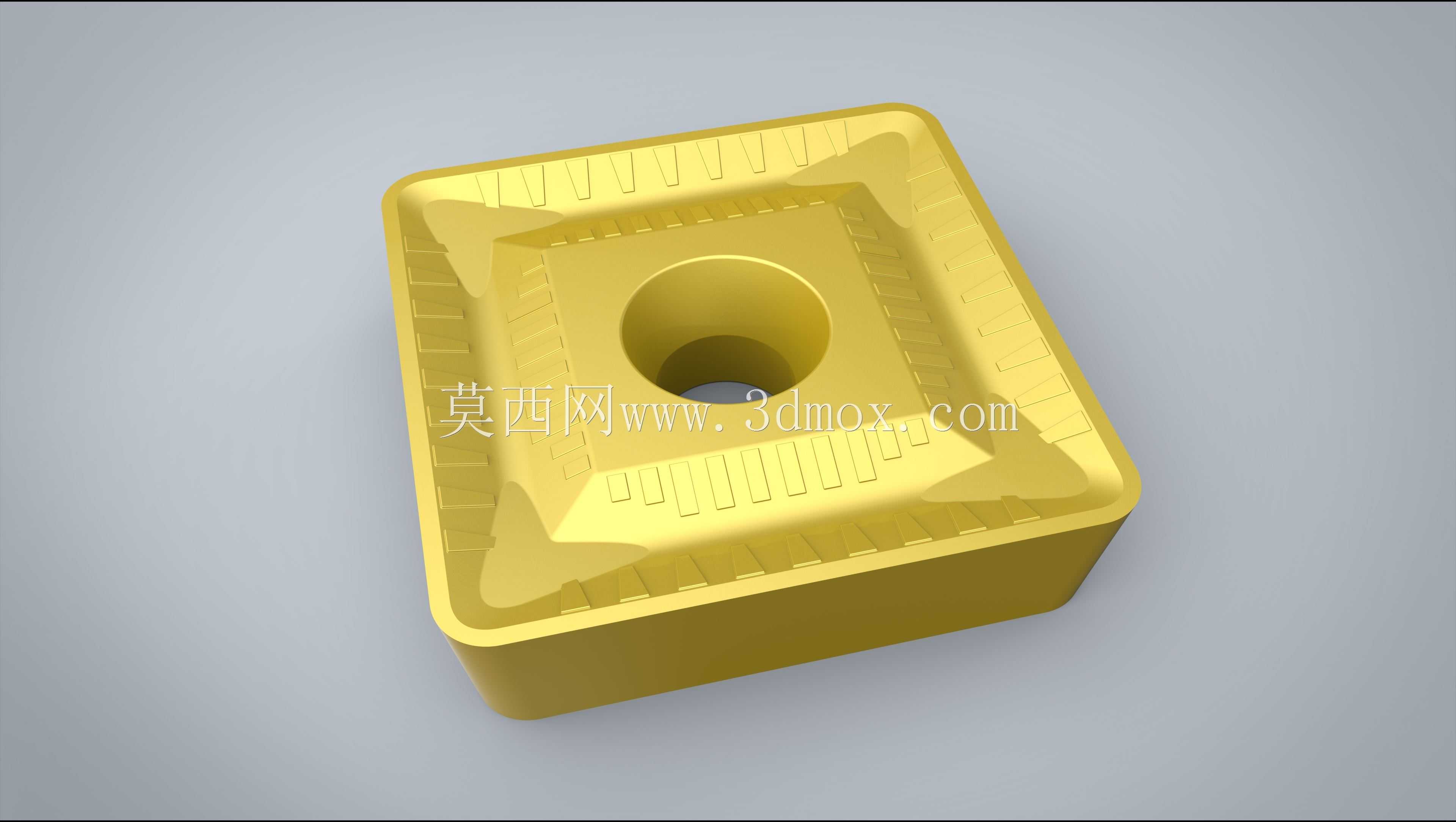

这款带SCMT380932镶块的车刀，主要适配带有垂直旋转主轴的车床，承担重型切削工况下的外圆、端面及台阶面车削作业，在大型轴类、盘类锻件毛坯的粗加工工序中应用广泛，能够应对大切深、高进给的重载切削场景，解决普通焊接车刀在重型加工中易崩损、换刀频繁的痛点。从结构设计来看，刀体采用整体方钢料加工成型，刀杆截面为规整矩形，安装时可直接适配车床标准方刀架的装夹槽，装夹定位依靠刀杆侧面与底面的基准面贴合，压紧螺钉从刀架侧方顶紧即可完成固定，无需额外定制适配垫块，安装边界符合常规卧式车床、立式车床的刀位尺寸要求，可直接替换同规格的传统焊接车刀，无需调整刀架行程与加工坐标系。镶块采用螺钉压紧式的装夹结构，在刀头位置设置了与SCMT380932刀片匹配的定位槽，刀片装入后依靠槽型的定位面限制三个方向的自由度，再通过顶部的压紧螺钉将刀片锁死，这种结构相比杠杆式压紧结构，结构更简单，压紧力更大，在重型切削的冲击载荷下不易出现刀片移位的问题，同时刀片磨损后可快速松开螺钉更换同型号镶块，无需对刀杆进行修磨，大幅缩短换刀辅助时间。刀头部分做了针对性的强度强化，在刀片安装位的下方预留了足够的支撑厚度，避免大切深切削时刀头出现振颤甚至断裂的问题，刀体表面做了发黑处理，提升了刀体的防锈能力与表面硬度，减少切削过程中切屑刮擦对刀体表面的损伤。排屑槽的设计匹配重型切削的大走刀量需求，能够引导带状切屑向远离加工面的方向排出，避免切屑缠绕在工件或刀杆上划伤已加工表面，同时刀头的切削角度经过优化，主偏角适配常规外圆车削的工况，刃倾角设计兼顾了切削刃强度与排屑流畅度，在加工45钢、40Cr等常见结构钢锻件时，能够保持稳定的切削状态，减少切削阻力，降低机床主轴的负载。在实际生产场景中，这类车刀常被用于重型机械厂的立车加工工位，处理大型法兰、轧辊、重型电机轴等零件的粗加工工序，单次切深可达8-12mm，进给量可维持在0.3-0.6mm/r，相比普通轻型车刀，加工效率可提升40%以上，同时可转位镶块的设计也降低了刀具的使用成本，刀体可重复使用，仅需更换磨损的刀片即可。建模过程中，对刀杆的装夹基准面、刀片定位槽、螺钉安装孔的形位公差做了严格的还原，确保模型导入装配环境后，可直接用于刀库的装配仿真、加工路径的干涉检查，也可作为刀具选型时的三维参考，帮助工艺人员提前判断刀具与工件、夹具的空间干涉情况，避免实际加工中出现撞刀问题。
