小型卧式板条加工车床结构设计

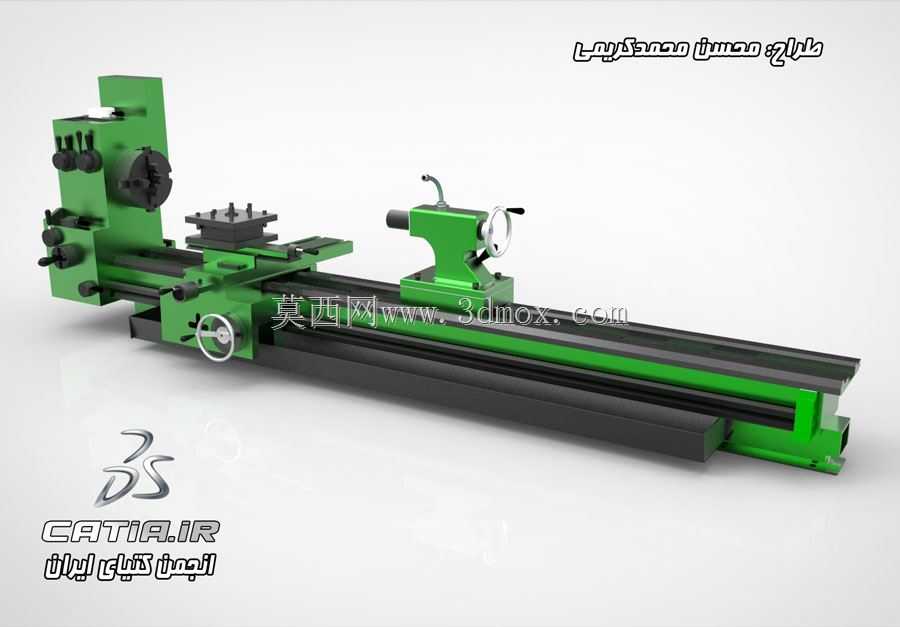

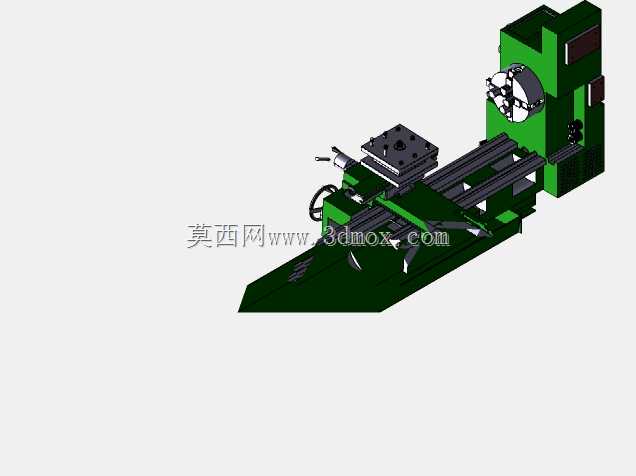

这款板条加工设备的三维结构，核心针对长条状金属、非金属板条类工件的外圆切削、端面加工、小范围锥面车削工序设计，在五金加工、小型汽配零件生产、教学实训场景中适配性极强，尤其适合长度在1米以内的细长板条、棒料类工件的小批量加工需求。从结构布局来看，设备采用经典卧式车床的排布逻辑，床身作为核心承载基础，采用整体式长导轨设计，导轨面做了平行度公差约束，保证溜板箱纵向进给时的直线度误差控制在合理区间，避免加工过程中出现让刀、锥度超差问题。主轴箱布置在床身左侧，集成了三爪卡盘装夹结构，卡盘可夹持不同截面的板条、棒料毛坯，主轴的回转精度直接决定工件的加工圆度，设计时对主轴轴承的装配同轴度做了对应约束，保证高速回转时的跳动量满足精加工要求。床身右侧配置可移动尾座，尾座带手轮锁紧结构，既可以配合主轴装夹长工件，抵消切削过程中的工件挠曲变形，也可安装钻头、铰刀完成板条端面的孔加工工序。中间溜板部分分为纵向溜板与横向刀架，纵向溜板沿床身导轨完成进给方向的移动，横向刀架可实现垂直于进给方向的吃刀调整，刀架位置预留了标准车刀装夹槽，可适配外圆车刀、切断刀、端面车刀等不同刀具，满足多工序加工需求。设计过程中充分考虑了小型加工场景的安装边界，设备整体宽度控制在0.4米以内，长度随加工行程匹配，无需过大的车间占地空间，底部预留了地脚安装孔位，可直接固定在常规铸铁工作台或水泥基础上，安装时仅需校准导轨水平度即可投入使用。从功能特性来看，各操作手轮的布置位置符合人工操作的人机工程学要求，主轴侧手轮、尾座手轮、横向进给手轮的操作力经过适配，单人即可完成装夹、进给、退刀全流程操作，无需额外辅助人员。针对板条类工件易变形的特点，床身导轨的支撑跨度做了优化，溜板移动时的支撑刚性足够，切削深度在合理范围内时不会出现床身形变，保证加工尺寸的一致性。结构设计时各部件的连接位置均预留了装配间隙调整空间，长期使用出现导轨磨损、主轴间隙变大时，可通过调整镶条、锁紧螺母快速恢复精度，降低设备维护成本。
