等臂式机械天平与配套标准砝码组

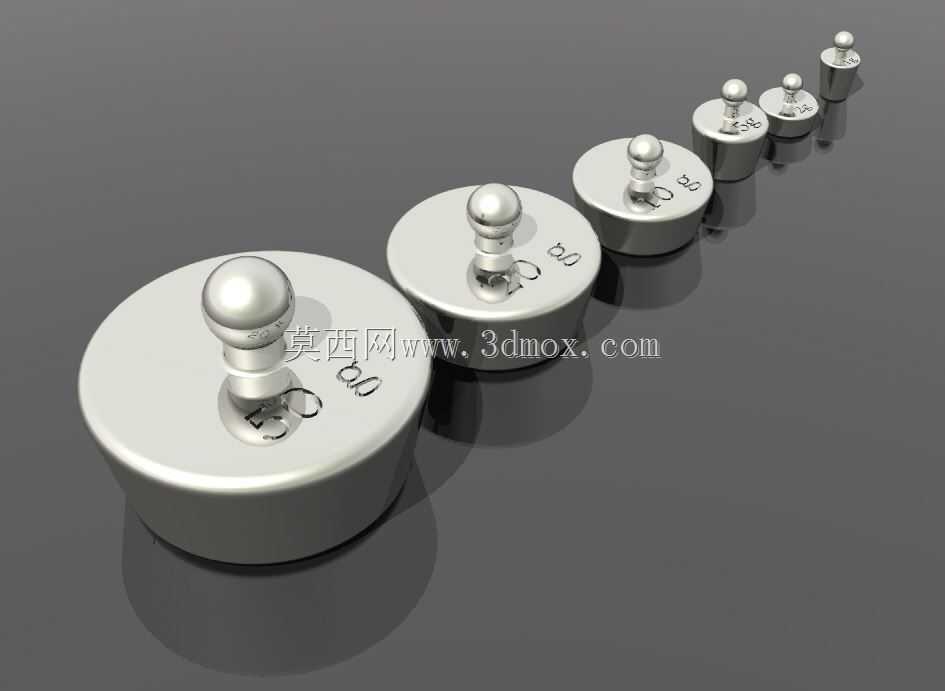

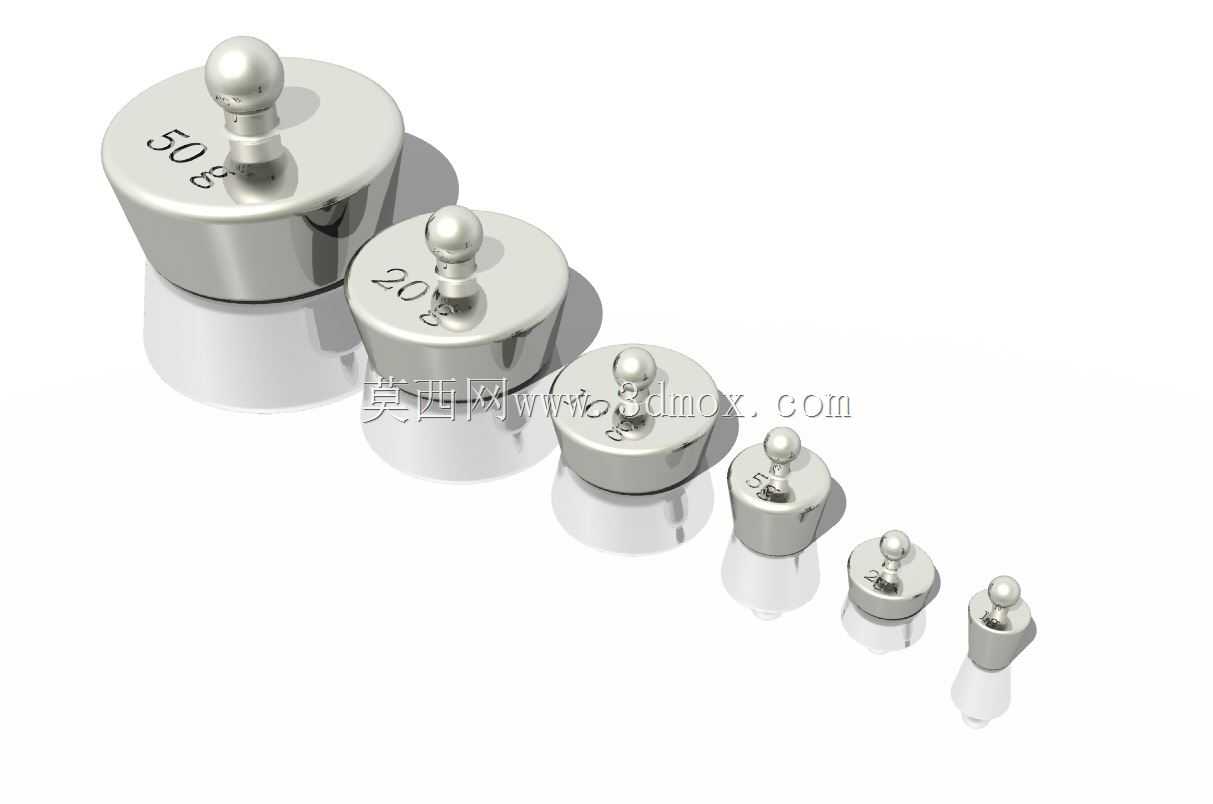

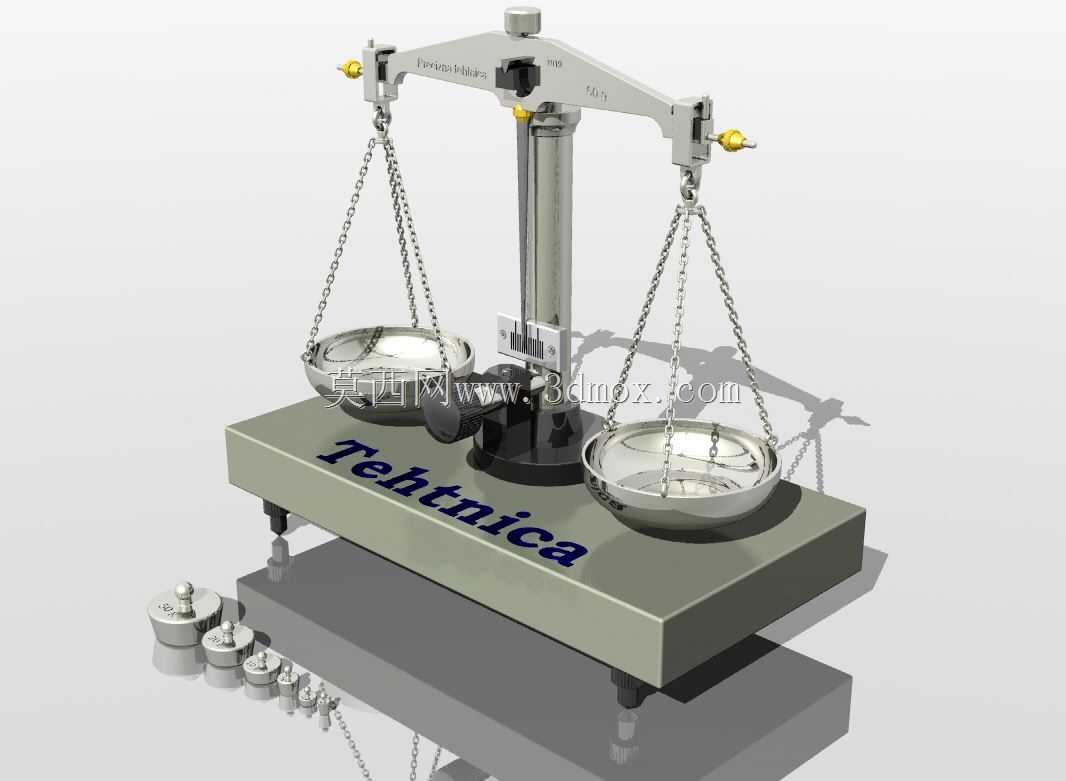

这套等臂式机械天平与配套砝码，主要应用于实验室理化分析、教学计量演示、小型精密零件质量比对、贵金属成色检测等对精度有一定要求的质量计量场景，在电子天平普及前，这类机械天平是中小计量场景的核心器具，即便现在也常作为计量校准的辅助参考器具，或是教学场景中讲解杠杆原理、质量计量逻辑的实体教具。从结构设计来看，整套装置遵循等臂杠杆的核心力学原理，横梁作为核心受力构件，两端通过对称布置的吊耳、链条连接承物秤盘，中部支点采用硬质合金刃口结构，减少转动摩擦带来的计量误差，横梁上设置的平衡调节螺母可在空载状态下校准零点，确保两端力臂长度完全一致。底座采用厚重的铸铁材质加工，表面做哑光防锈处理，既能够降低外界振动对计量过程的干扰，也为整套机构提供稳定的安装基准，底座上刻印的标识区域可标注设备量程、精度等级参数，底部的可调支脚能够配合水平泡（该模型未做细化呈现）调整设备水平状态，避免倾斜带来的力臂偏移误差。配套的砝码组采用阶梯式质量规格设计，覆盖该天平的全量程范围，每个砝码的外形根据质量大小做差异化设计，小质量砝码带有便于镊子夹取的折边，大质量砝码设置提拿结构，所有砝码的质量公差严格遵循对应精度等级的计量要求，材质选用不易锈蚀、密度稳定的金属合金，长期存放也不会因氧化、磨损出现明显的质量偏差。建模过程中，首先确定天平的核心量程参数，以此推导横梁长度、底座尺寸、砝码规格的对应比例关系，优先保证核心受力结构的尺寸合理性，比如刃口支点的位置、吊耳的悬挂点间距，都严格按照等臂杠杆的对称要求布置；其次细化外观细节，比如链条的链节尺寸、秤盘的冲压卷边结构、底座的调平脚螺纹结构，都参考实体器具的加工工艺做还原，避免出现不符合加工逻辑的结构。安装使用时，整套设备需要放置在水平、无明显振动的硬质台面上，台面的承载能力需要大于设备总质量的三倍以上，设备四周预留至少100mm的操作空间，便于取放砝码、放置被称量物体，避免操作过程中碰撞横梁影响计量精度。日常使用中，需要注意保持刃口部位的清洁，避免灰尘、油污堆积增大摩擦阻力，砝码需要使用专用镊子夹取，禁止直接用手接触，防止手上的汗液锈蚀砝码表面，影响质量准确性。
