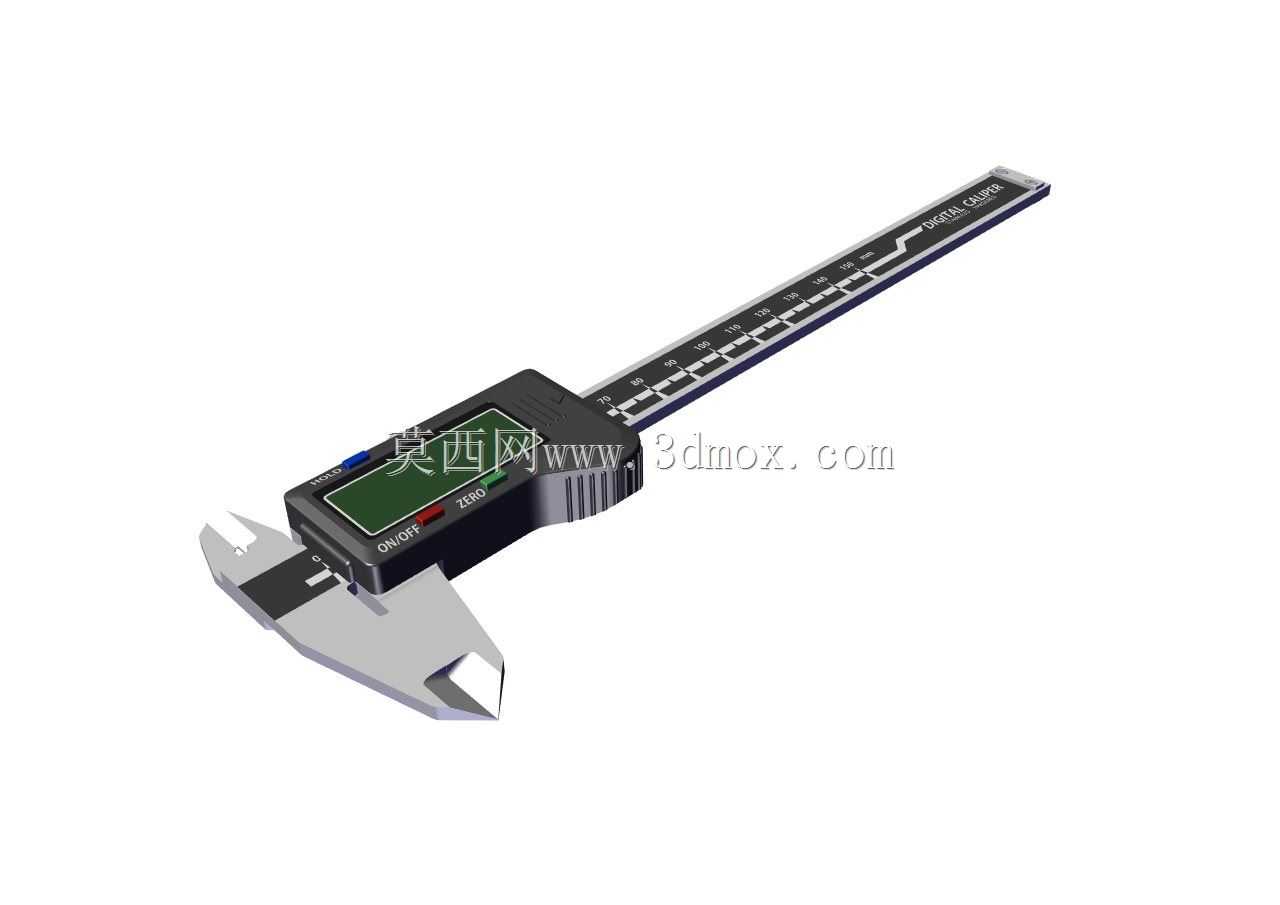

150mm量程数显游标卡尺结构设计

日常机加工车间的工位旁、质检室的大理石检测平台上、五金装配的流水线工位边，这款150mm量程的数显游标卡尺都是出镜率极高的基础测量器具，不管是刚入行的学徒做工件初检，还是资深质检做成品尺寸复核，都能快速上手完成测量作业。从实际使用场景来看，它覆盖了绝大多数小尺寸工件的外尺寸、内尺寸、深度尺寸测量需求，外测量爪可以夹持测量轴类零件的外径、板件的厚度，内测量爪可以伸入孔位测量内径、槽宽，尾部的深度测杆可以直接测量盲孔深度、台阶高度差，不用频繁更换测量头就能完成多维度尺寸检测，能减少工位上量具的摆放数量，也能降低换量具带来的测量误差。

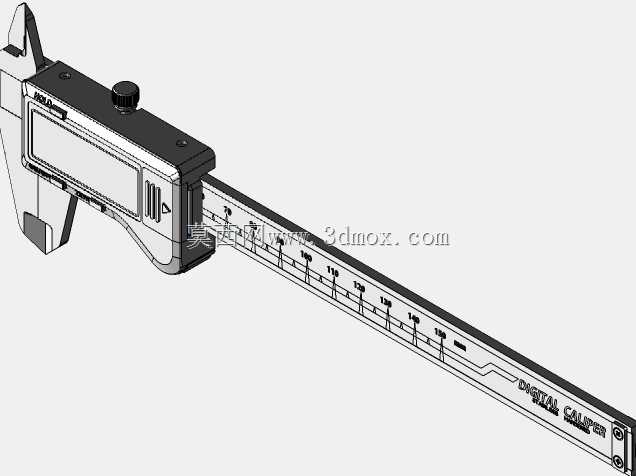

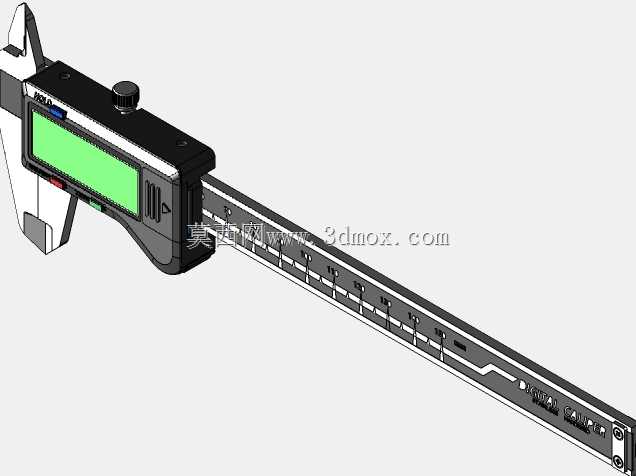

做这款卡尺的三维结构设计时，首先要考虑的是尺身的直线度基准，尺身作为整个测量动作的导向载体，导轨面的平面度公差要控制在微米级，才能保证滑动过程中不会出现卡滞、晃动，避免测量值出现跳变。数显模块的安装位要做定位止口设计，保证显示屏的观察角度符合操作人员的日常视线高度，按键的排布要避开尺身滑动时的手指握持区域，防止误触清零或者单位切换。尺身的刻度基准边要和数显模块的光栅读取基准完全平行，不然会出现全程量程内的线性测量误差，这点在建模时需要反复做装配干涉检查和基准对齐校验。

从尺寸边界来看，这款卡尺闭合状态下整体长度在230mm左右，尺身宽度16mm，整体厚度不到8mm，握持时刚好贴合手掌虎口位置，长时间手持测量也不会有明显的负重感。外测量爪的测量面做了硬质合金镶片的预留安装位，日常频繁测量金属工件也不会过快磨损测量面，保证长期使用的测量精度。滑动块的锁紧结构设计在拇指操作的侧方位置，测量到目标尺寸后只要轻推锁紧拨片就能固定尺身位置，方便操作人员读数或者记录数值，不用一直保持手部施力状态。内测量爪的刃口做了微小的倒角处理，既不会刮伤被测工件的内孔壁，也能保证刃口和孔壁的贴合度，减少测量时的间隙误差。深度测杆和尺身尾部的导向槽做了小间隙配合，伸出过程中不会出现偏摆，测量深度尺寸时测杆端面能完全贴合孔底，不会因为测杆歪斜导致测量值偏小。数显模块的电池仓做了滑盖式设计，更换电池时不需要拆解整个滑动模块，日常维护十分方便，仓盖的配合间隙做了密封槽预留，可以阻挡车间内的切削液、金属碎屑进入仓体，避免电路接触不良。
