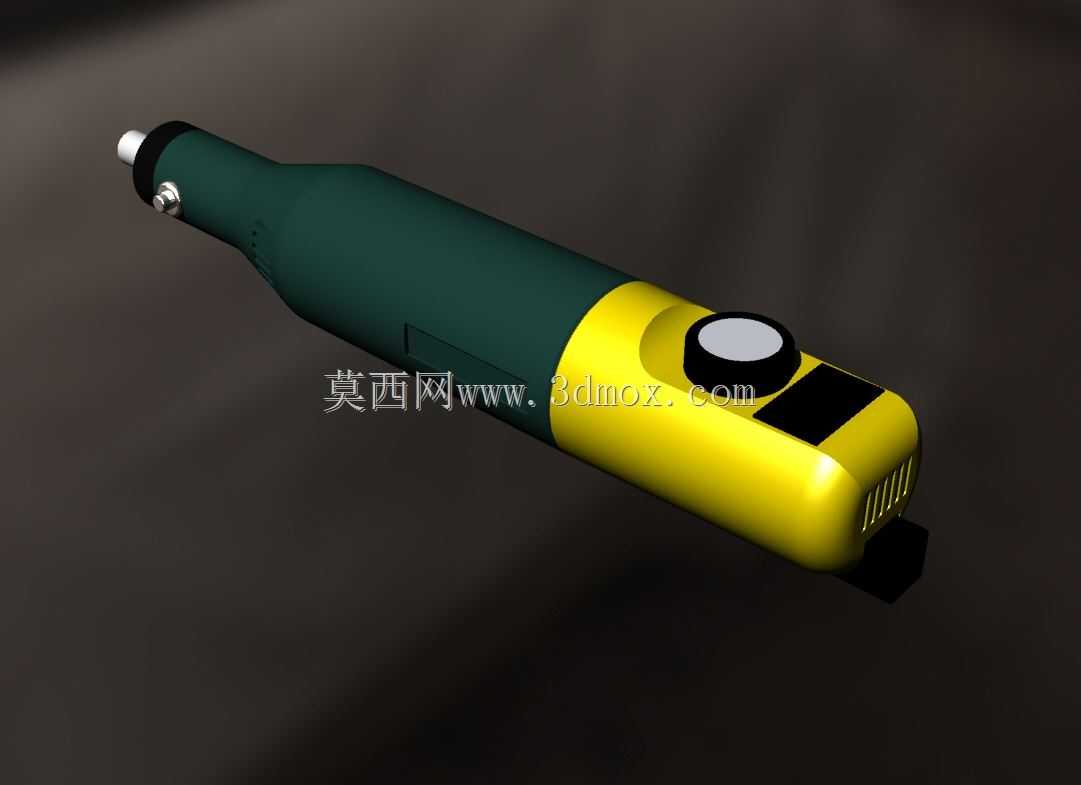

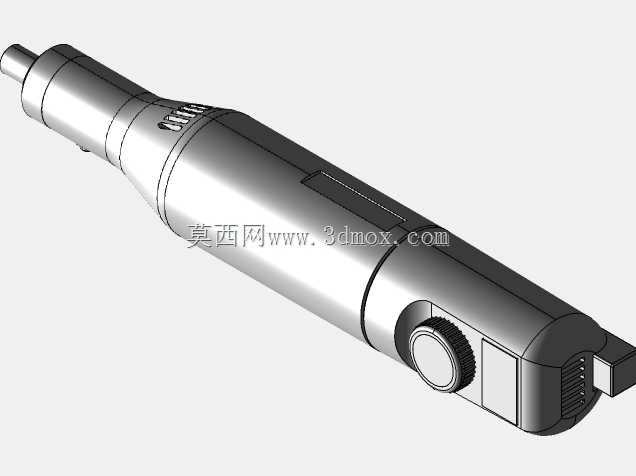

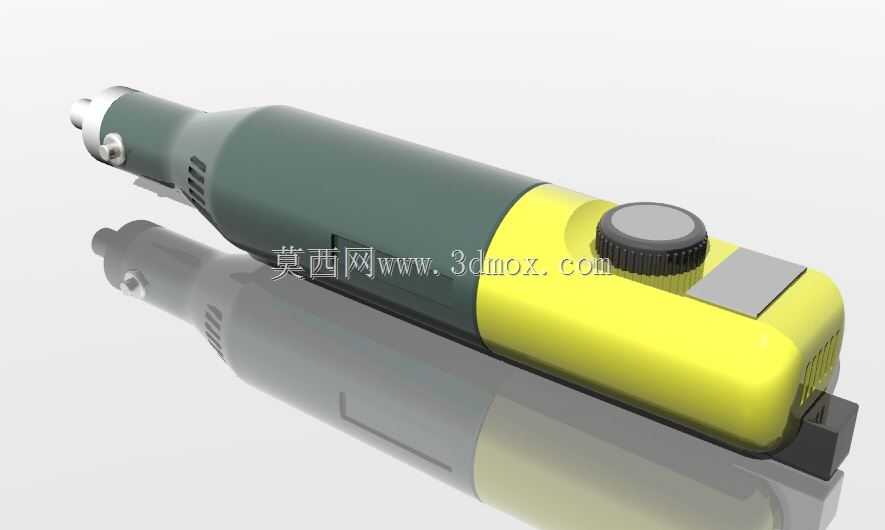

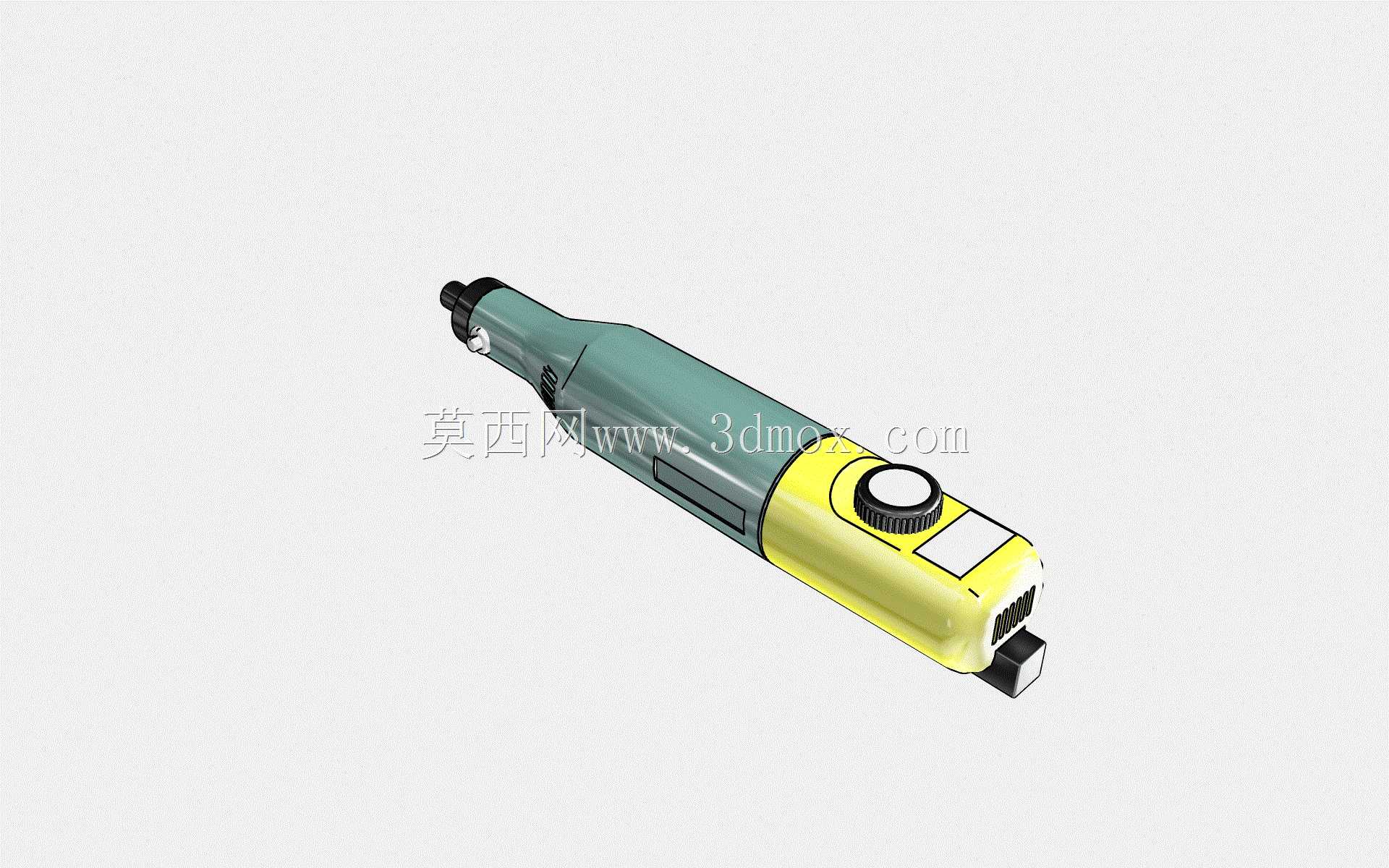

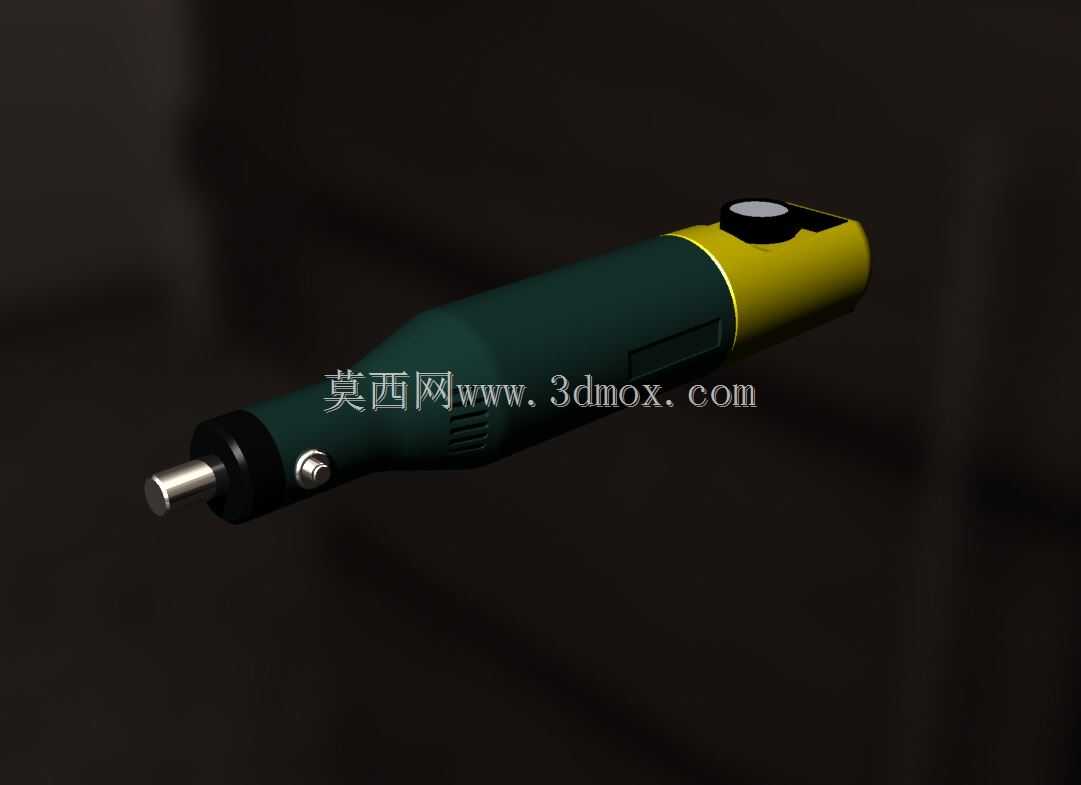

Proxxon手持微型电磨结构三维设计

这款手持直柄打磨工具的三维结构设计，充分贴合精密小件加工场景的使用需求，在模型制作、五金修边、玉石雕刻、小型零件去毛刺、PCB板打磨修形等作业场景中，这类手持微型电磨是一线操作人员的常用工具，相比大型打磨设备，它的操作灵活性更高，能够伸入狭窄空间完成精细化加工作业。从结构设计逻辑来看，整机采用直柄式握持布局，重心沿握持轴线分布，长时间手持作业时不易产生手腕疲劳，机身前段为夹头输出结构，可适配不同规格的磨头、钻头、抛光轮附件，夹头锁紧结构设计在机身前端侧面，操作时无需额外辅助工具即可快速更换作业附件，适配不同工序的加工需求。机身后段集成调速旋钮结构，可根据不同加工材质、不同作业工序调整输出转速，覆盖从低速抛光到高速打磨的全场景转速需求，机身表面的散热槽结构沿握持方向分布，在连续作业时能够有效导出内部驱动模块产生的热量，避免长时间高负载运行出现过热停机的问题。从外形尺寸与安装边界来看，整机长度控制在220mm区间，机身最大握持直径符合成年人单手握持的人机工程尺寸，整机重量控制在230g左右，单手握持操作时不会有明显的坠手感，机身尾部的供电接口结构做了防拉扯设计，避免作业过程中线缆弯折断裂。设计过程中充分考虑了实际使用的防护需求，机身外壳采用分段式结构，前段握持区域做了防滑纹理处理，即便手上沾有少量加工碎屑或切削液，也能稳定握持不会打滑，调速旋钮的阻尼力度经过适配，作业过程中不会因为机身震动出现转速偏移的问题，输出轴的同轴度公差控制在精密加工允许的范围内，高速运转时不会出现明显的径向跳动，避免打磨过程中出现磨头偏摆导致加工面精度不达标的问题。这类微型电动打磨工具的结构设计，核心是在有限的机身空间内集成驱动、调速、锁紧、散热等全部功能模块，同时兼顾握持手感与作业精度，三维建模过程中对各部件的装配间隙做了精准还原，内部传动结构与外部壳体的配合公差完全符合实际量产产品的装配要求，能够直接用于同类产品的结构参考、装配工艺验证以及作业场景的模拟演示。
