带调节旋钮的小型气动气缸结构设计

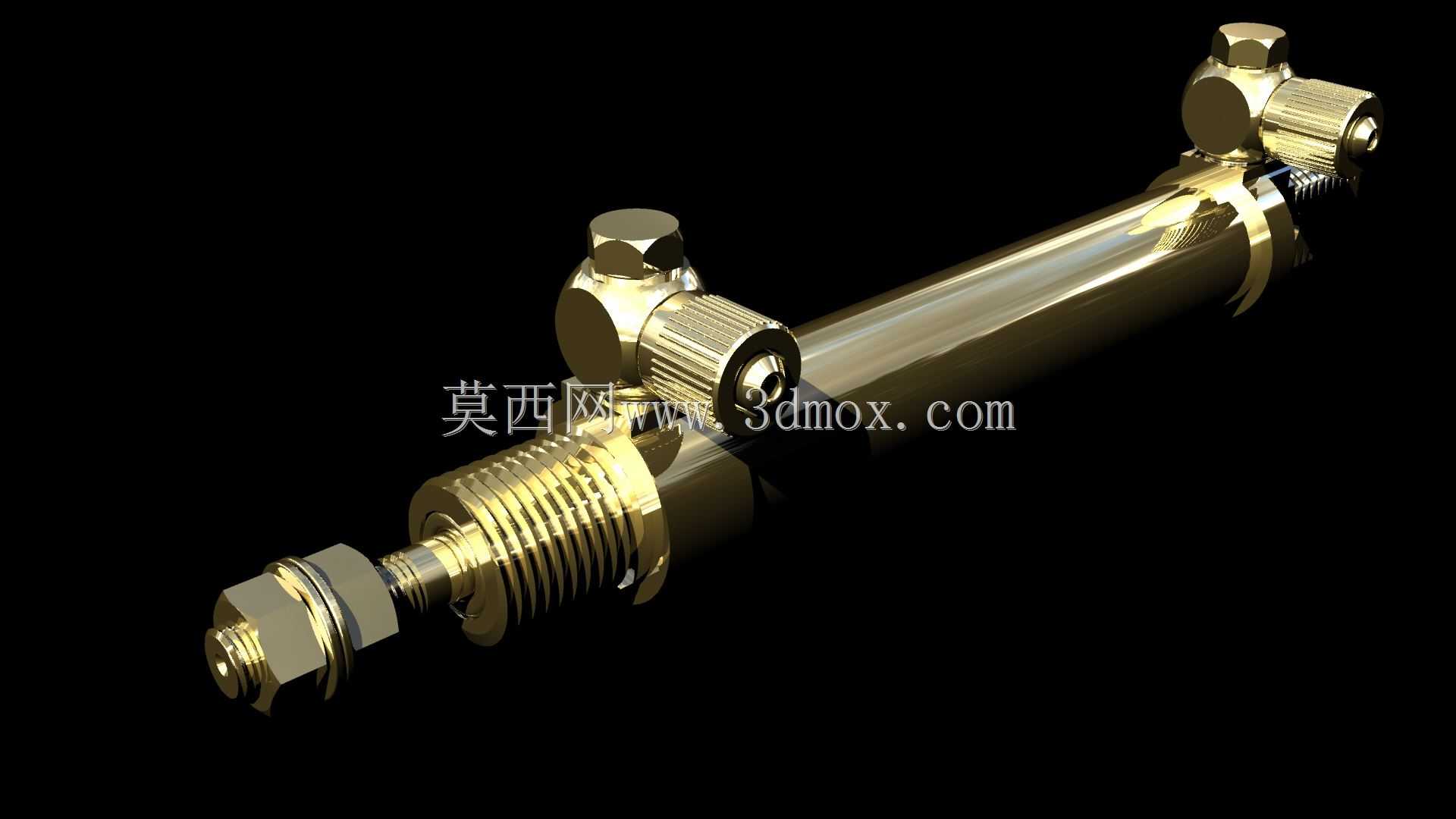

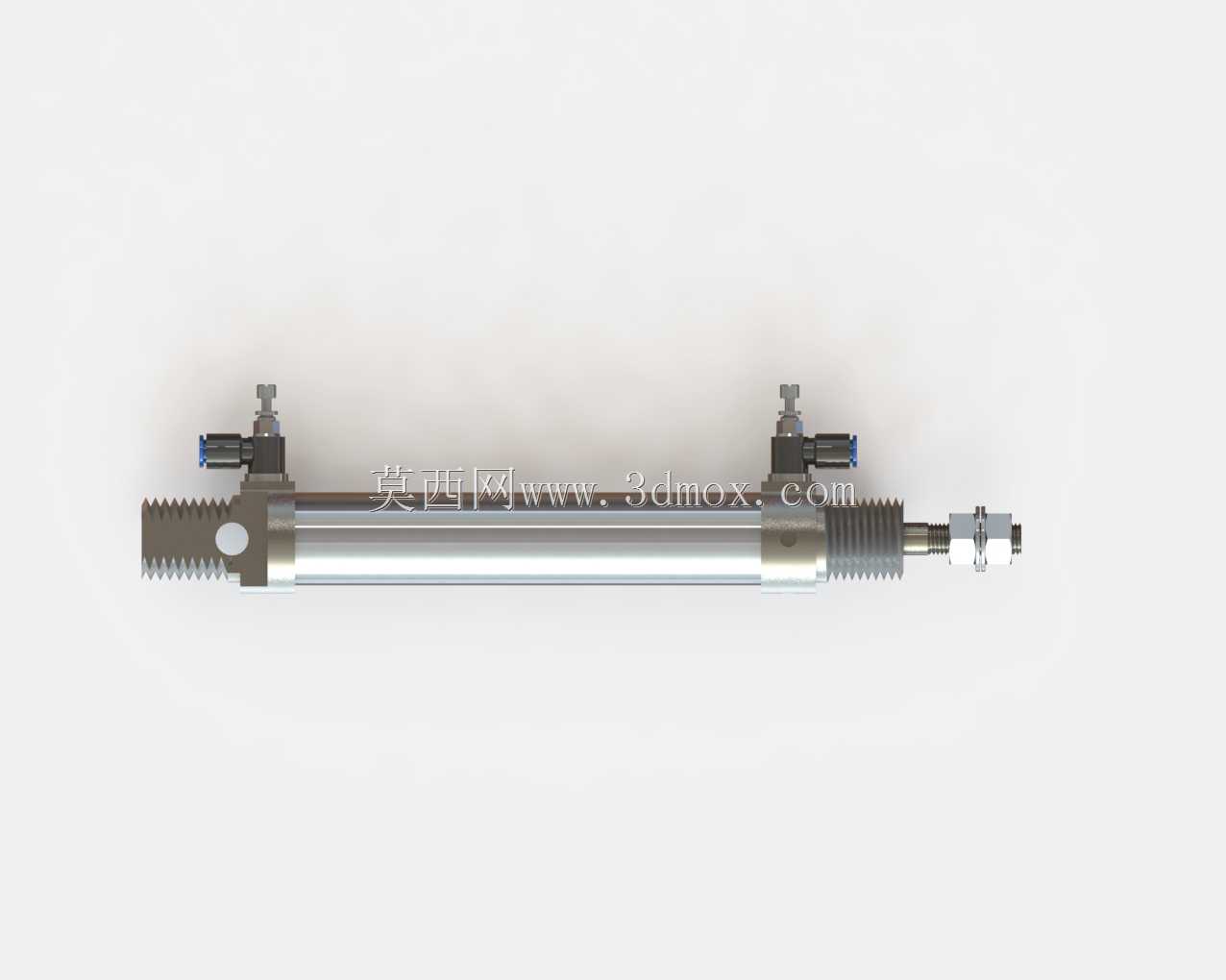

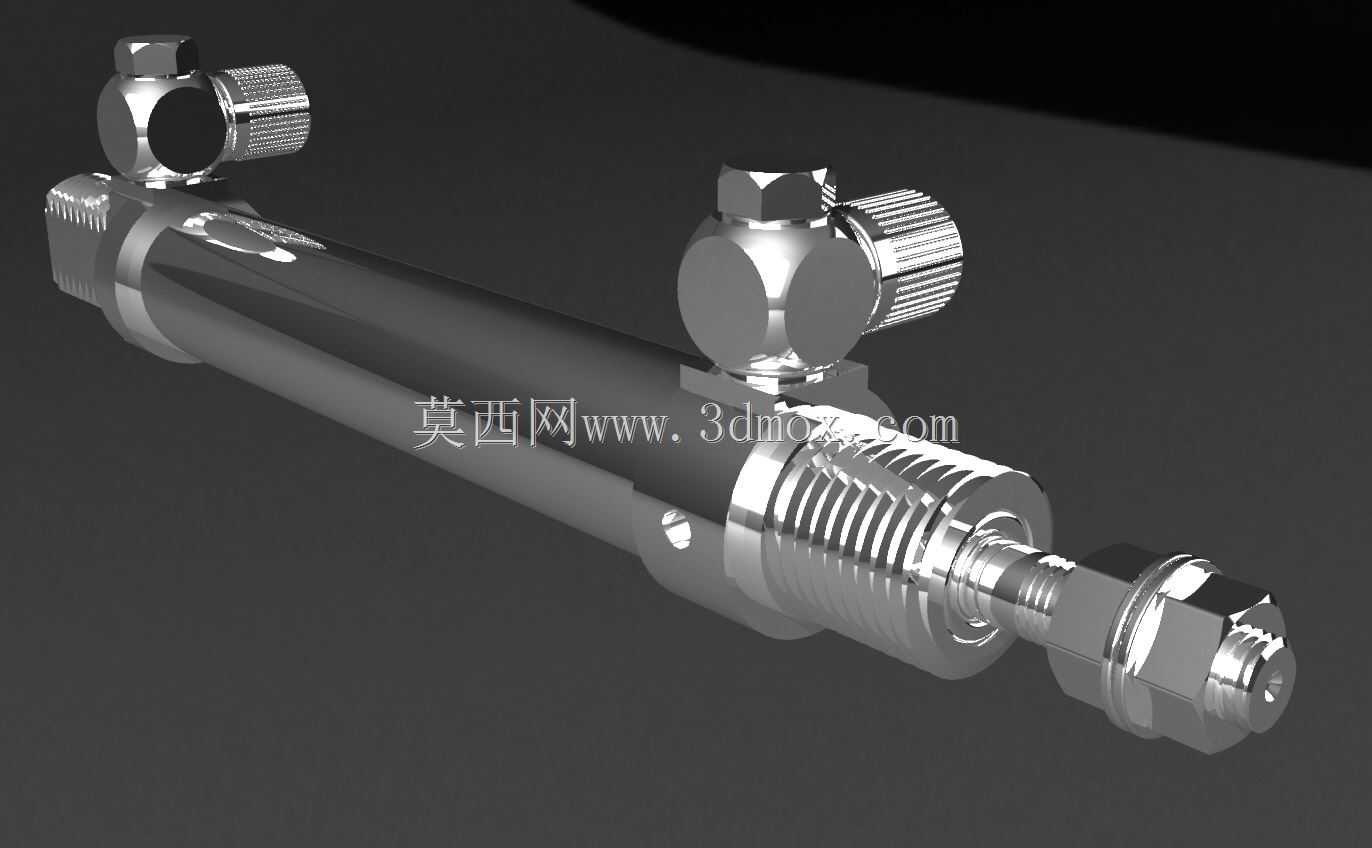

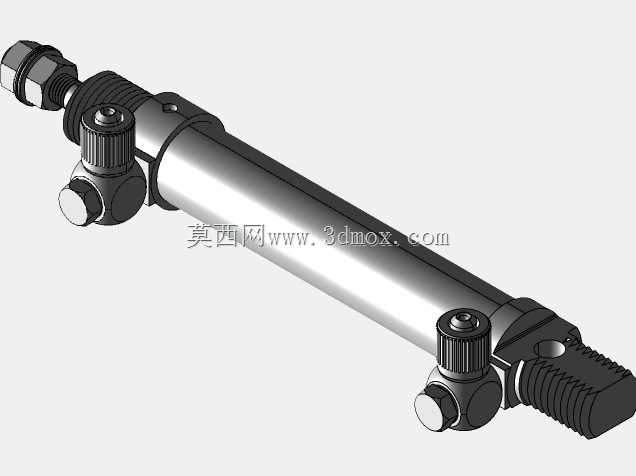

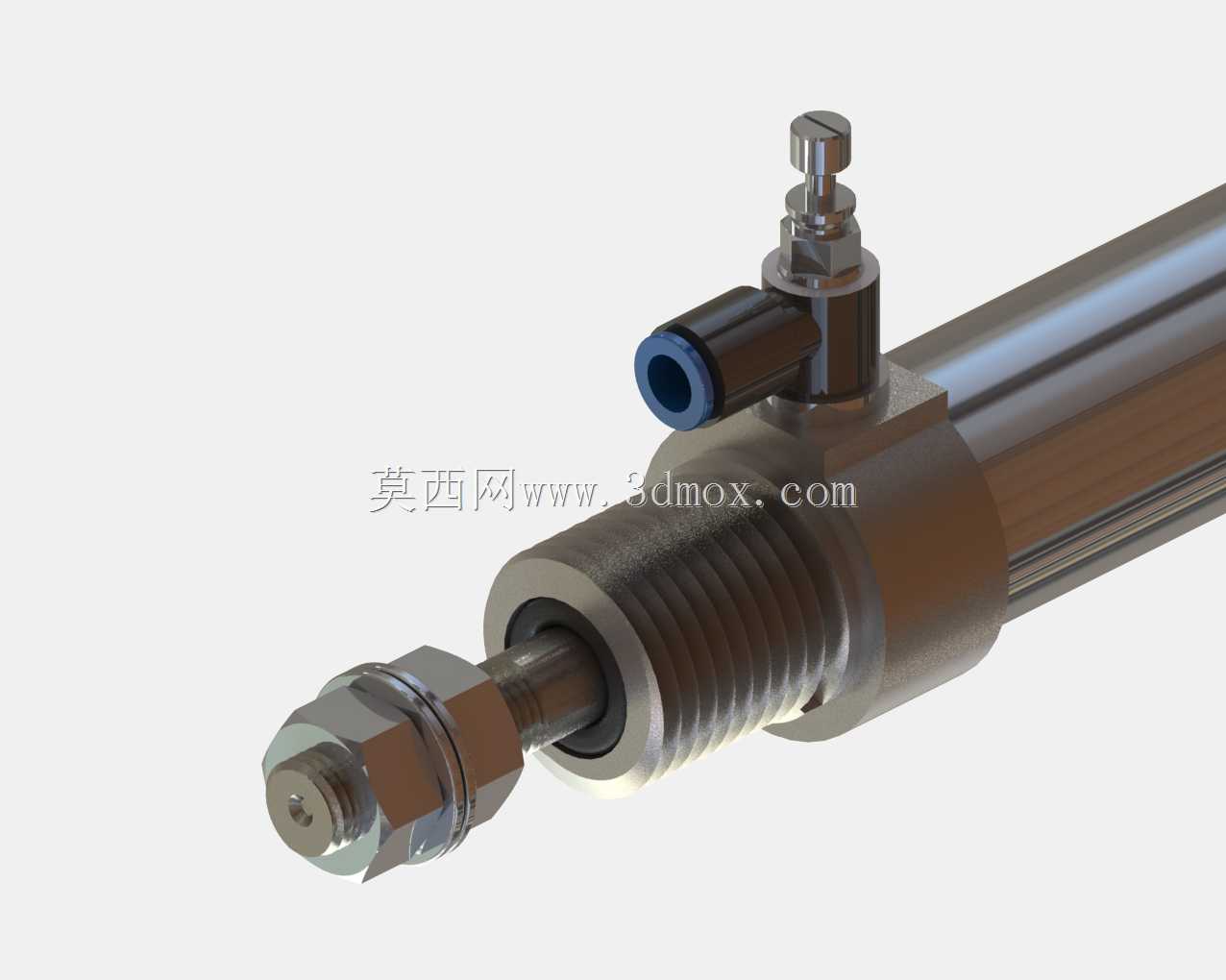

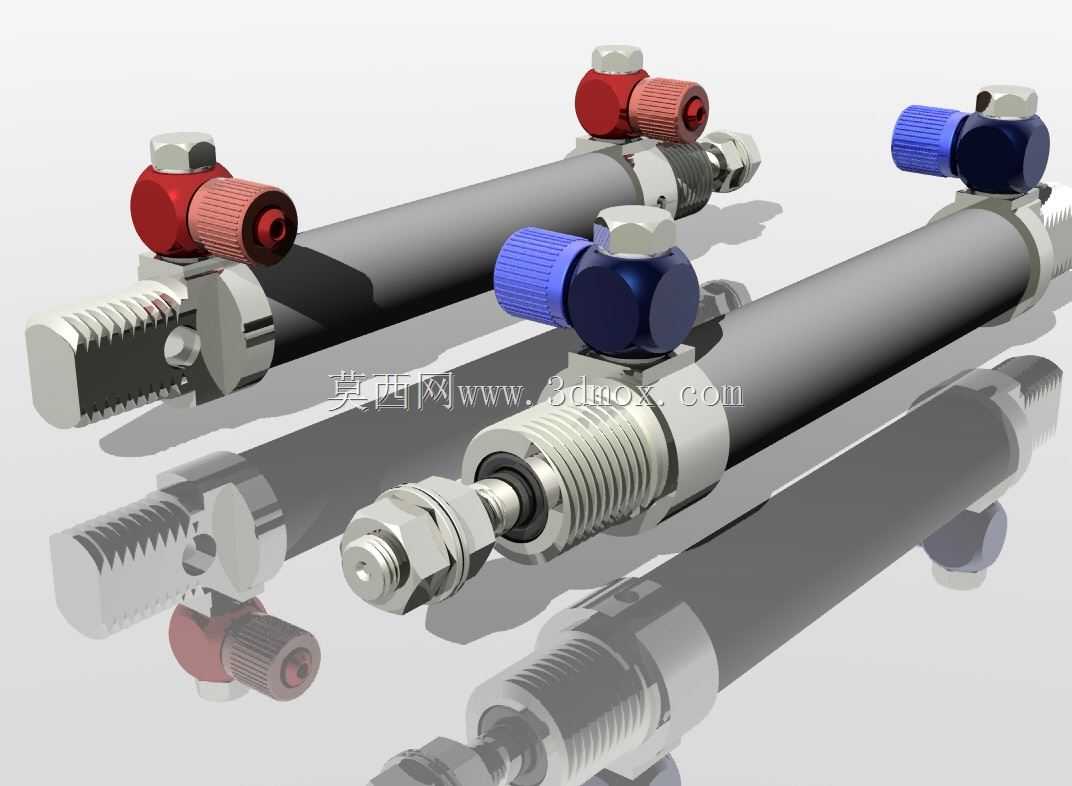

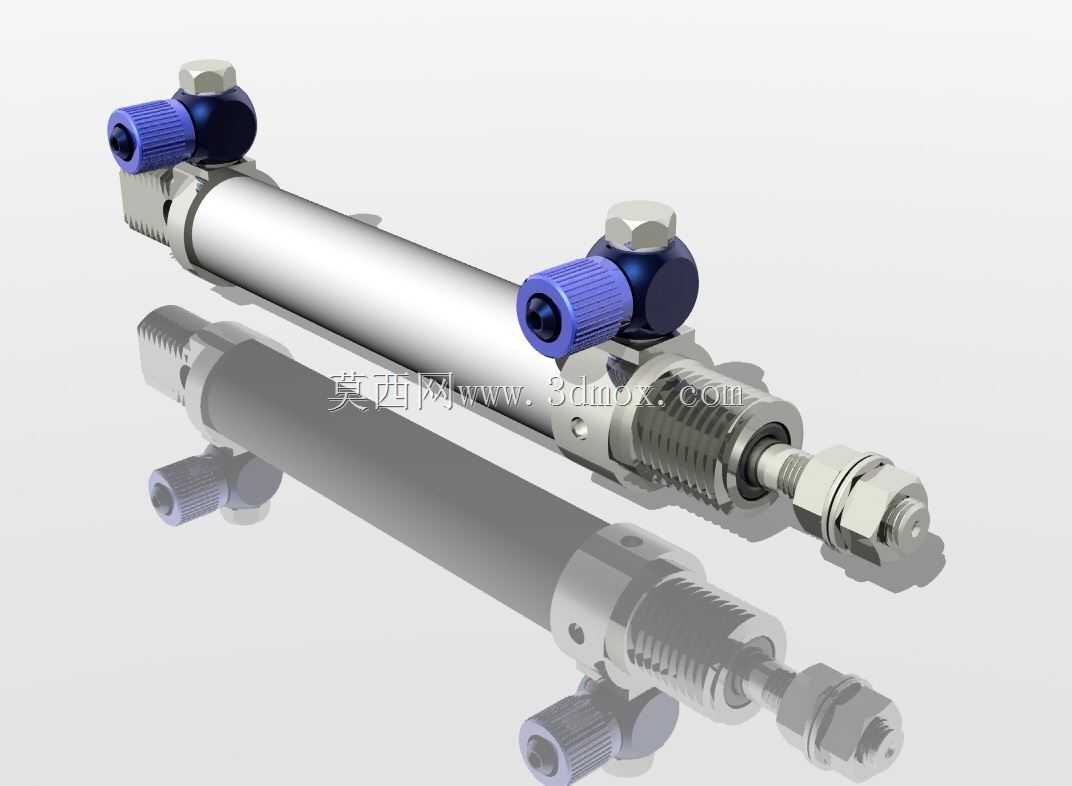

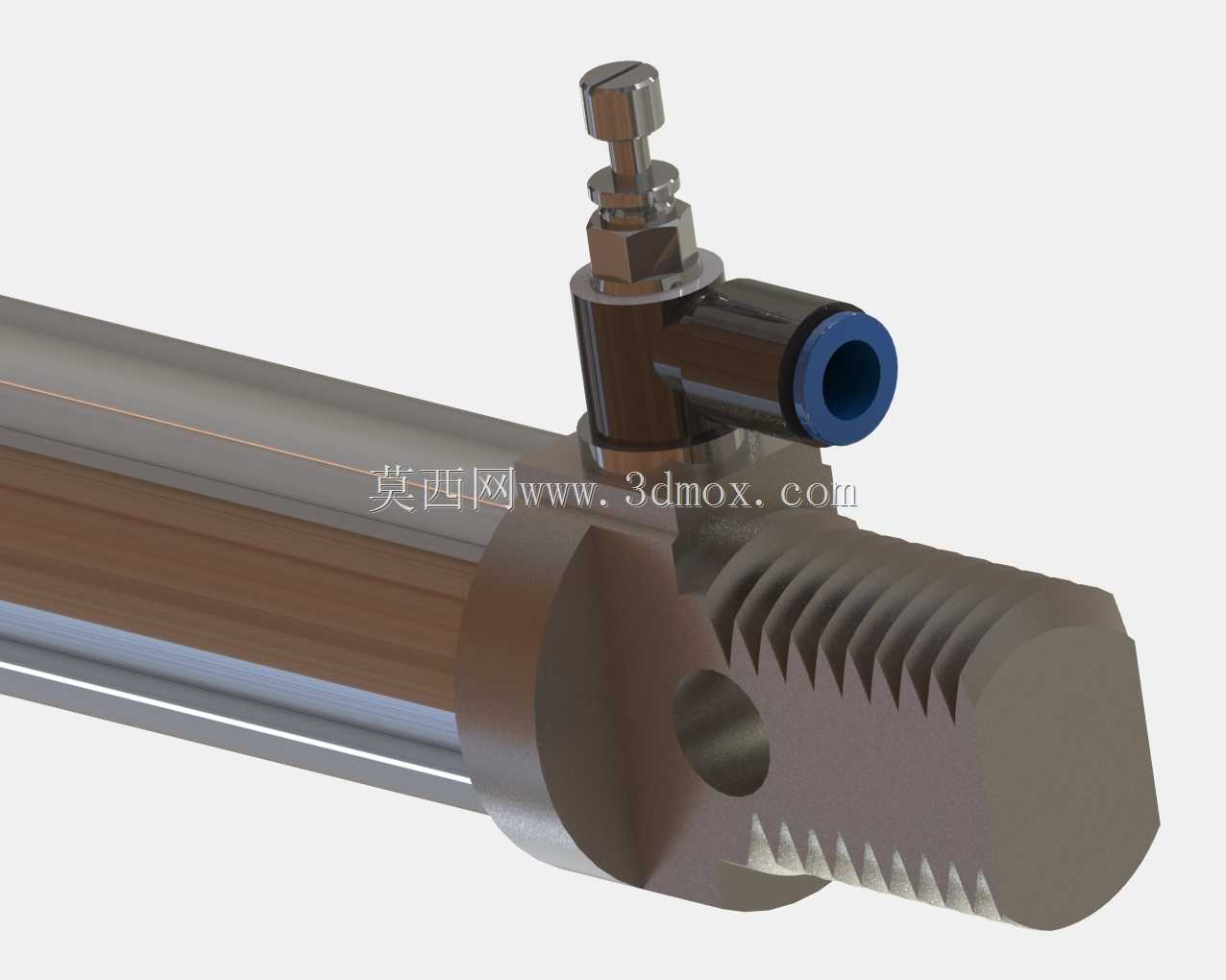

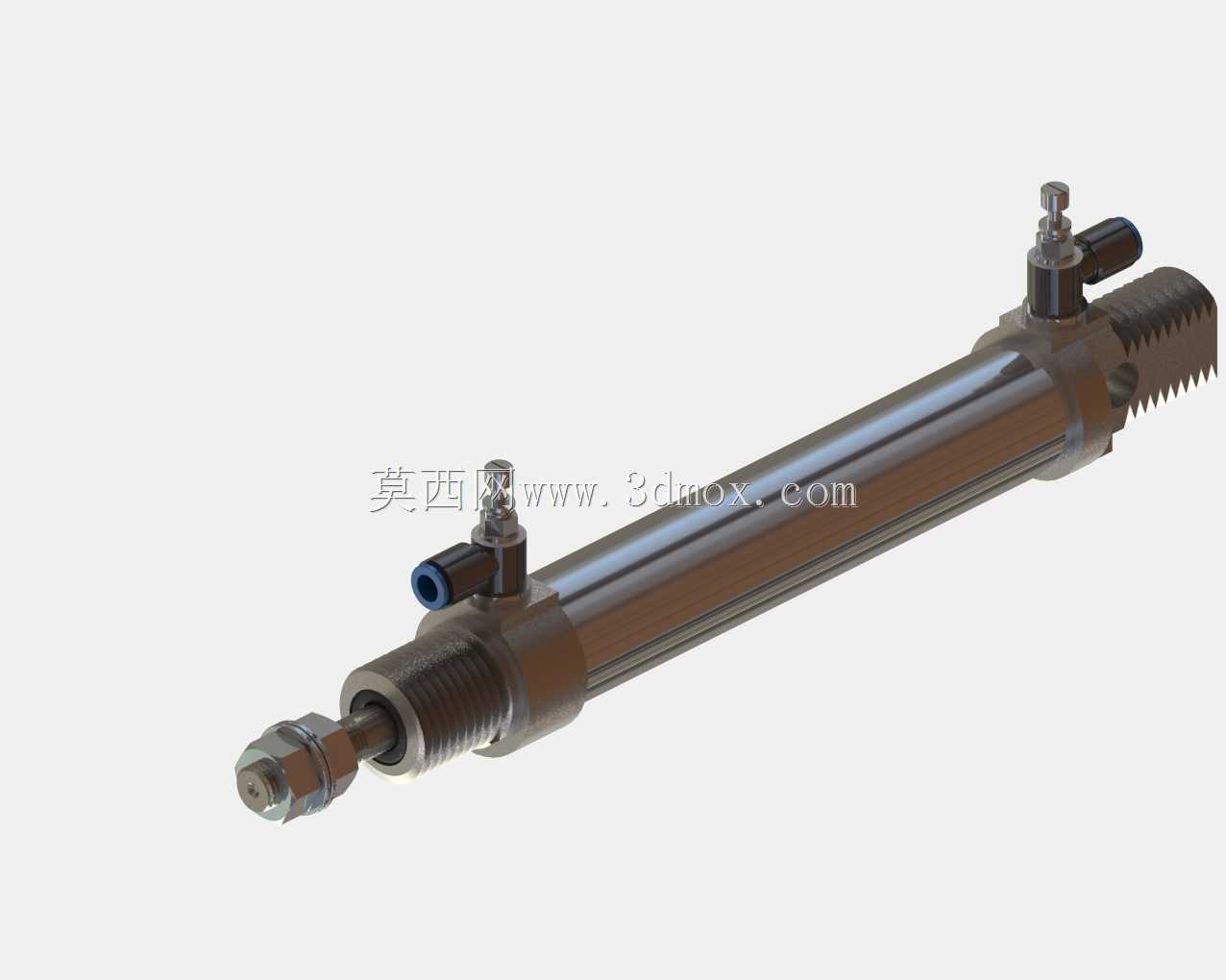

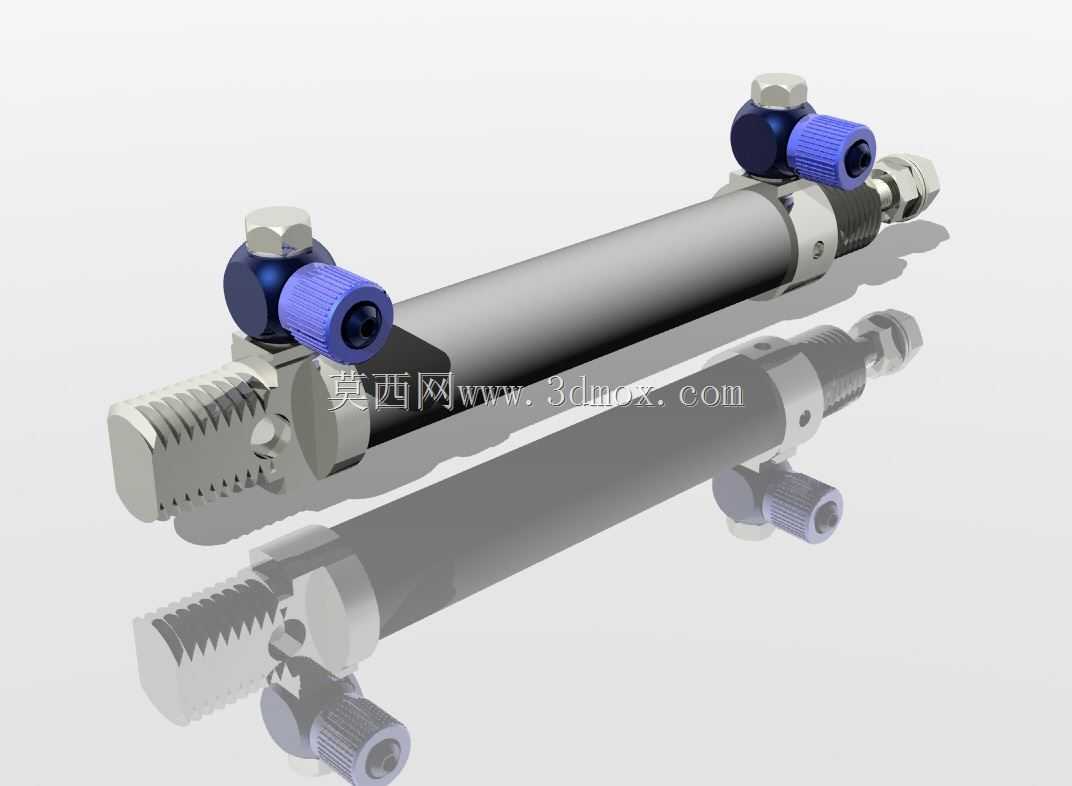

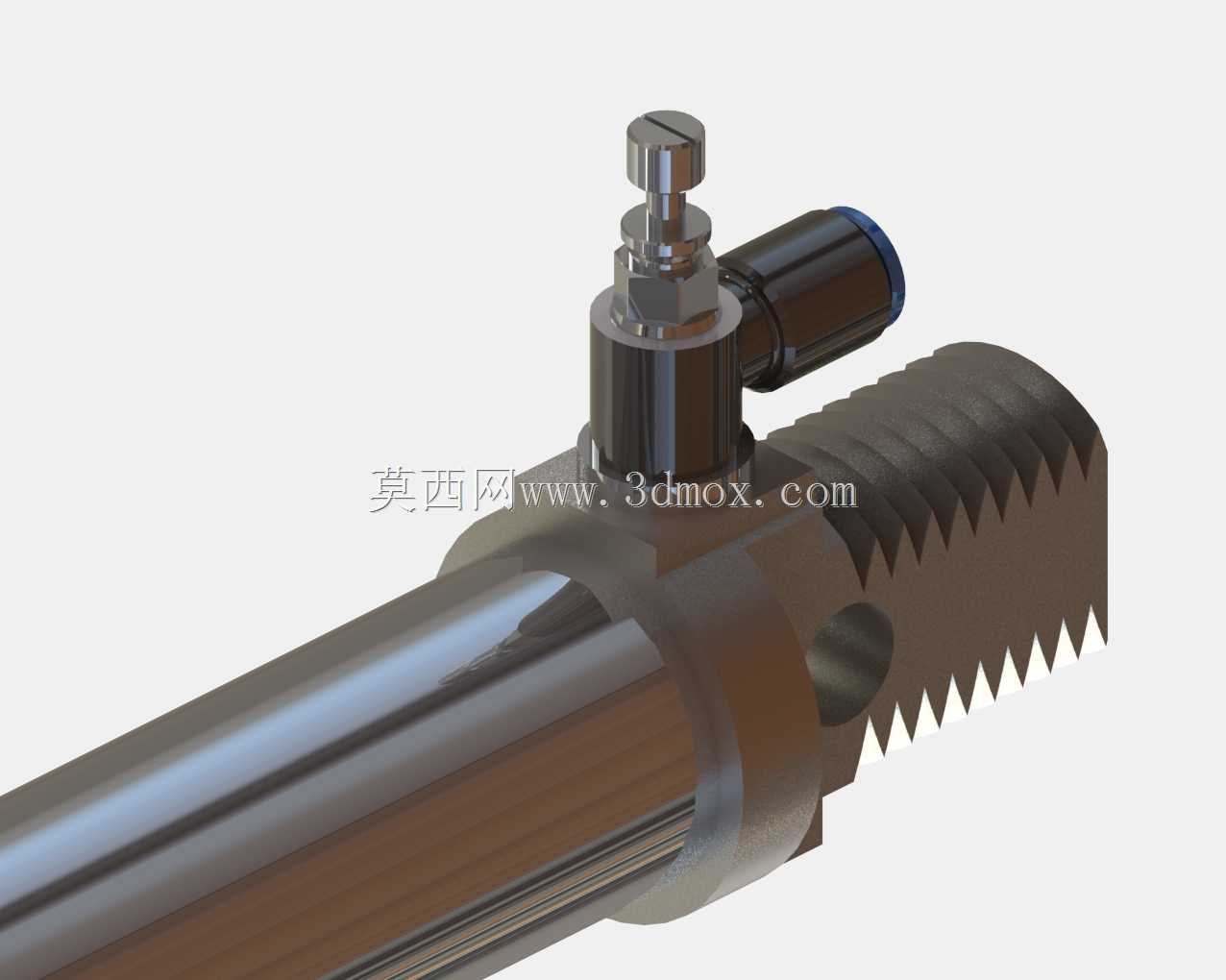

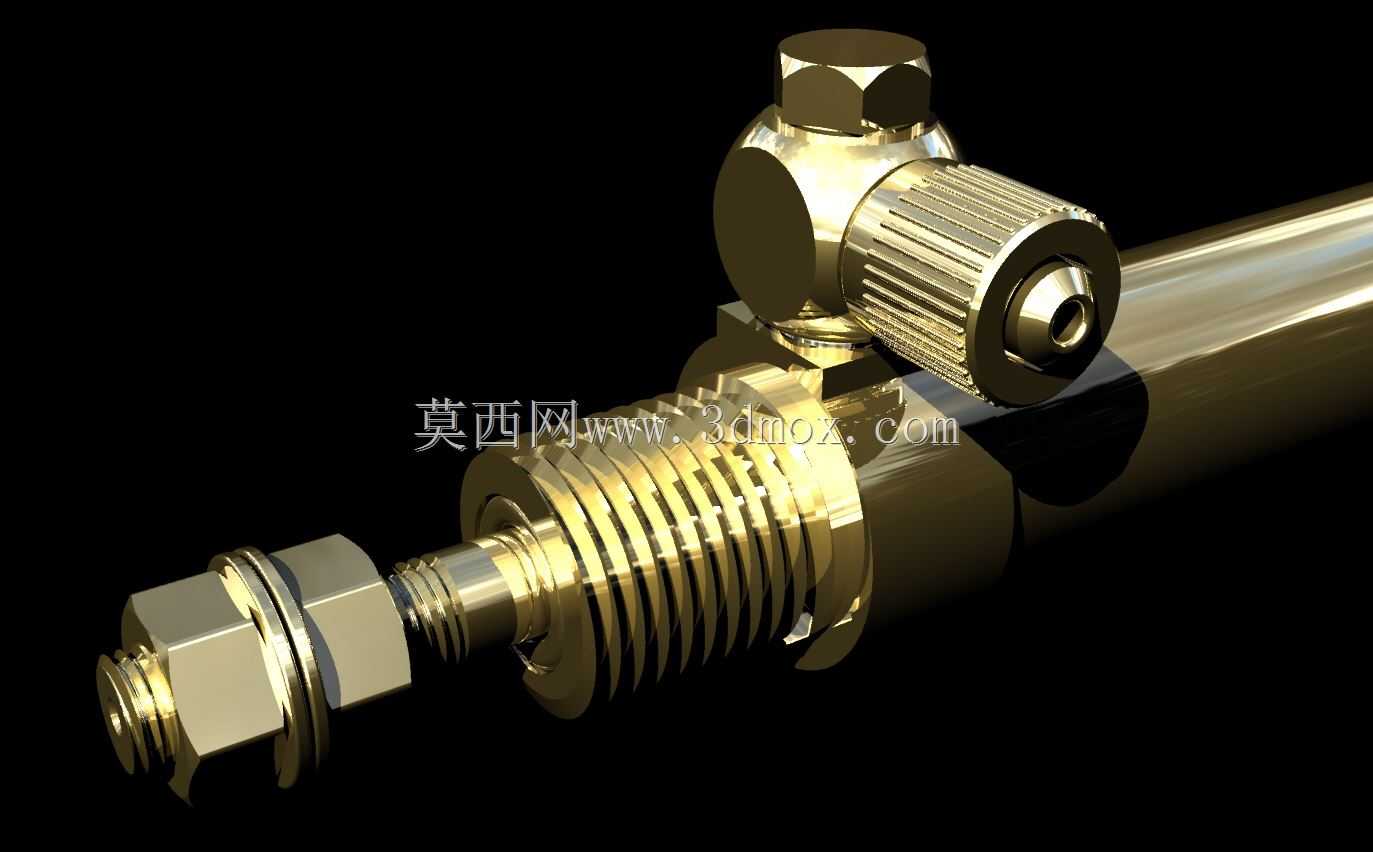

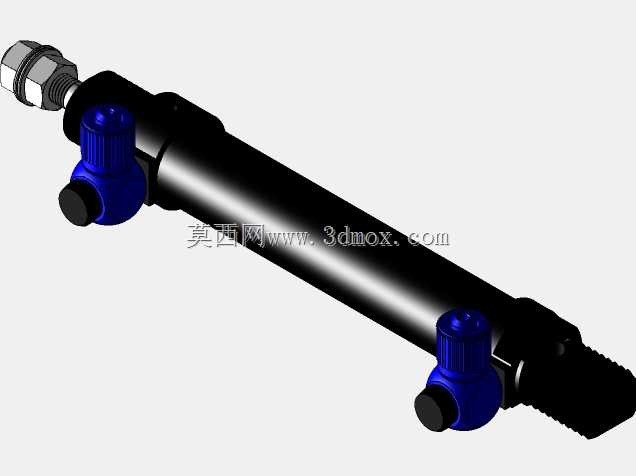

这类小型带调节旋钮的气动气缸，在轻工自动化装配线、电子元器件分拣工位、小型包装设备的推料机构中应用十分广泛，作为气动系统的末端执行元件，它承担着直线往复推送、工件定位夹紧、短行程位移驱动的核心作用，相比大缸径标准气缸，它的占用安装空间更小，响应速度更快，适配小负载、高频次动作的工位需求。从结构设计来看，这款气缸采用了圆形缸筒的经典结构，缸体两端集成了带滚花调节旋钮的气路接头，旋钮部分做了防滑纹理处理，现场调试人员无需额外工具，直接手动旋转旋钮就能调节对应气路的进气流量，以此控制气缸活塞杆的伸出与缩回速度，避免动作过快冲击工件，或是动作过慢拖慢生产节拍，这种集成式调速设计省去了外接节流阀的安装空间，也减少了气路接头的泄漏点。活塞杆端采用了标准外螺纹配锁紧螺母的连接形式，可适配不同规格的推头、夹治具安装，安装时可通过锁紧螺母精准调整活塞杆的伸出初始位置，满足不同工位的行程边界要求。缸体两端的端盖采用了硬质阳极氧化处理，既保证了气腔的密封性能，也提升了端盖的耐磨与抗腐蚀能力，适配车间多尘、少量切削液飞溅的工况环境。在安装边界上，这类小气缸的缸体外径控制在较小尺寸范围内，可配合标准圆形气缸安装支架实现轴向固定、脚架安装、法兰安装等多种固定方式，无需额外定制安装附件，缸体上的气路接口采用标准管螺纹规格，可直接对接车间常规气动软管，不需要特殊转接头。设计过程中，缸筒内壁做了高精度珩磨处理，表面粗糙度控制在合理区间，能降低活塞密封圈的滑动摩擦阻力，延长气缸的整体使用寿命，活塞上的双向密封圈采用了耐磨聚氨酯材质，可在常规0.1-0.8MPa的工作气压下保证无泄漏，同时降低动作过程中的阻尼感。这类气缸的行程覆盖短行程区间，适配多数需要小范围精准位移的工位，在3C产品组装工位中，常用来驱动小型吸盘上下取放料，在食品包装线上可用来驱动挡料机构拦截输送线上的包装盒，在小型夹具中可作为夹紧动力源固定薄壁工件，不同工况下只需调整进气压力与调速旋钮的开度，就能匹配对应的动作力度与速度。建模过程中对各个零件的配合公差做了合理预留，缸筒与端盖的配合采用H7/g6的间隙配合，既保证装配便捷性，也不会出现配合过松导致的同轴度偏差问题，活塞杆与前端盖的导向环配合段做了表面淬火处理，硬度满足高频往复运动的耐磨要求，避免长期使用后出现活塞杆拉伤导致的漏气问题。
