高精度数字化仪接触式测量探头结构

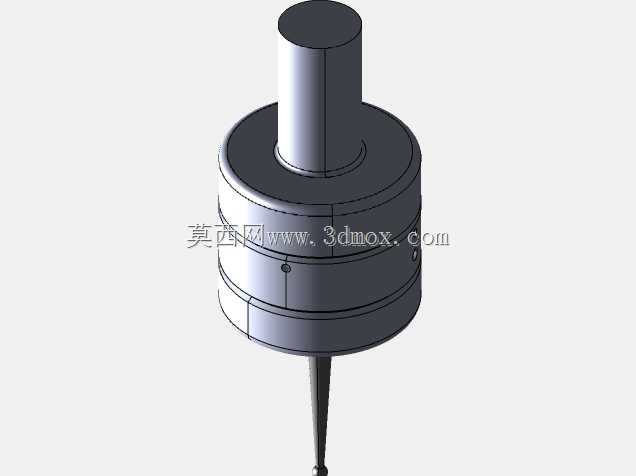

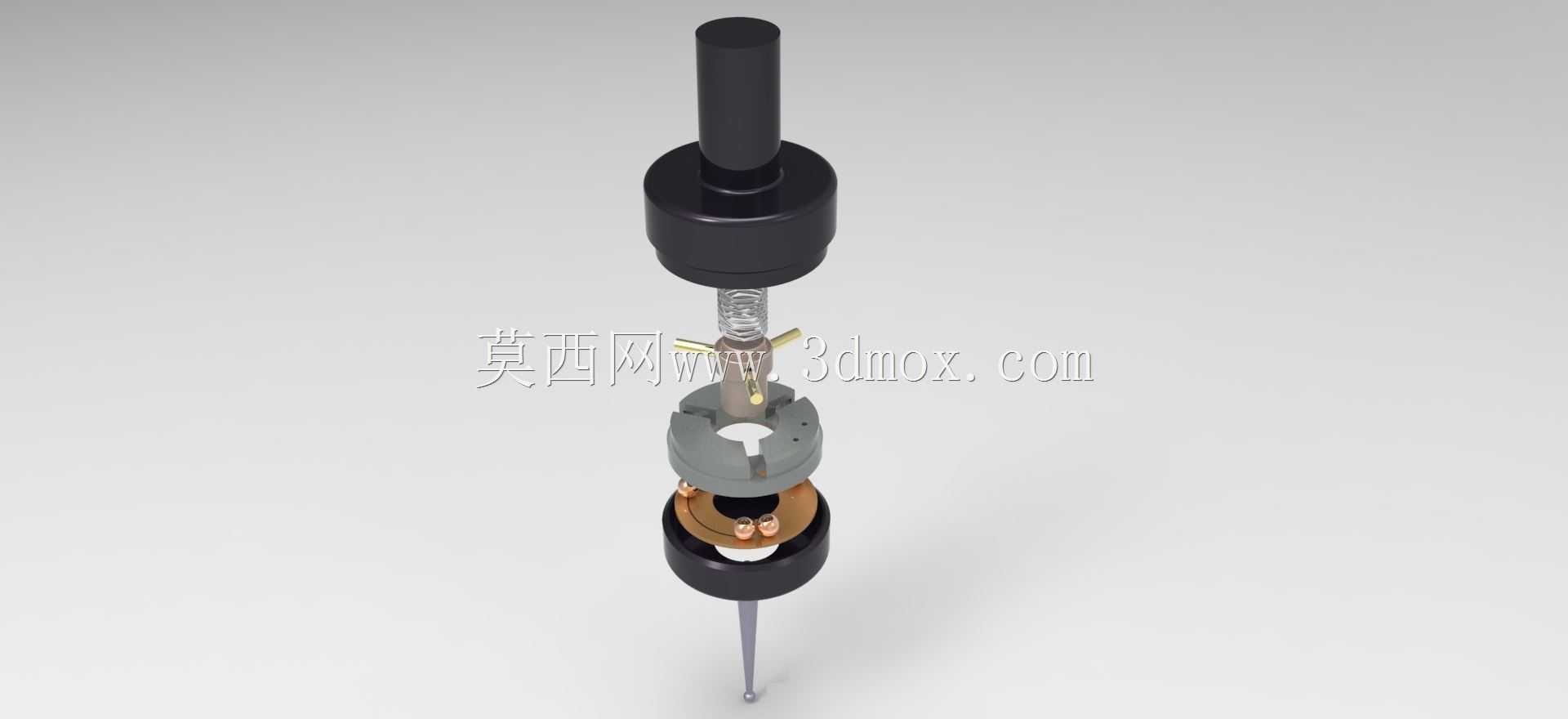

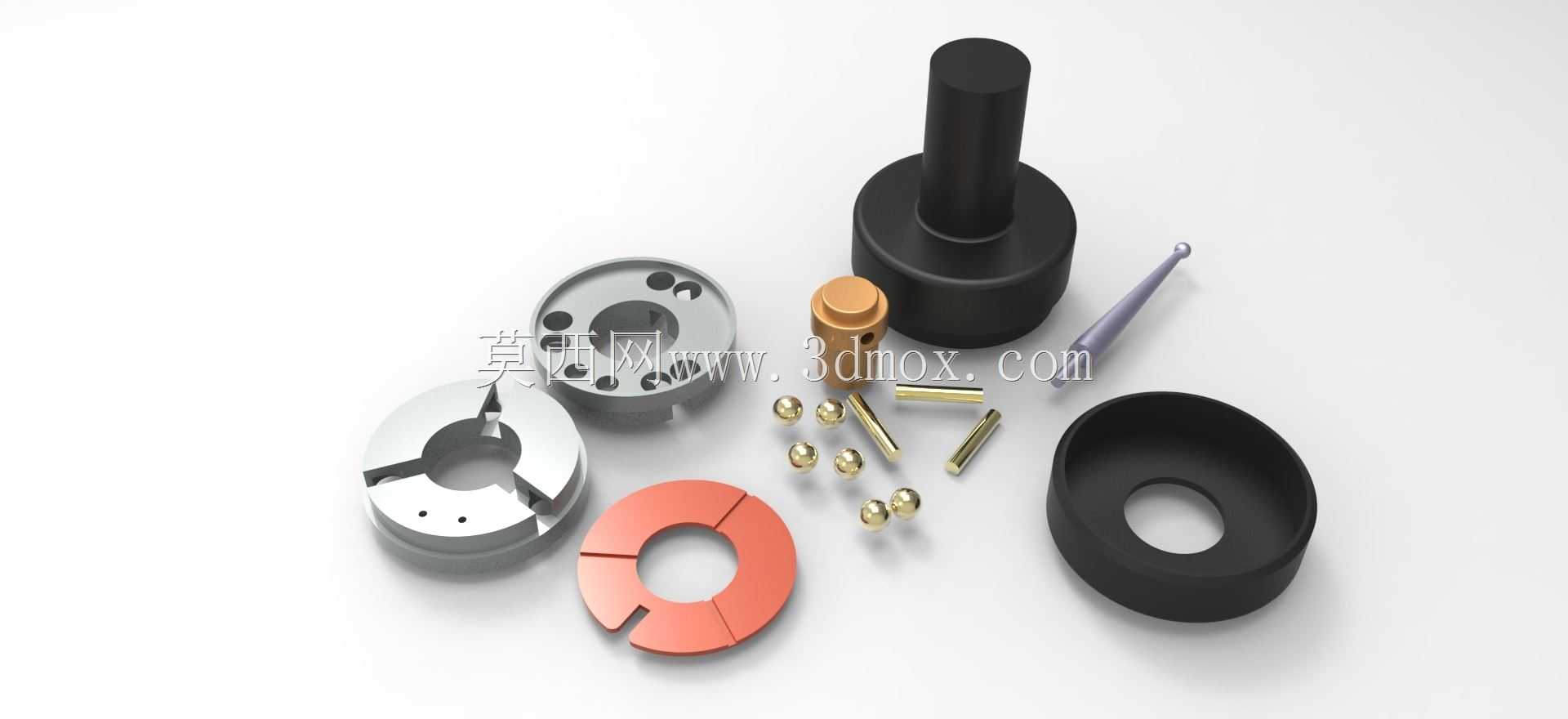

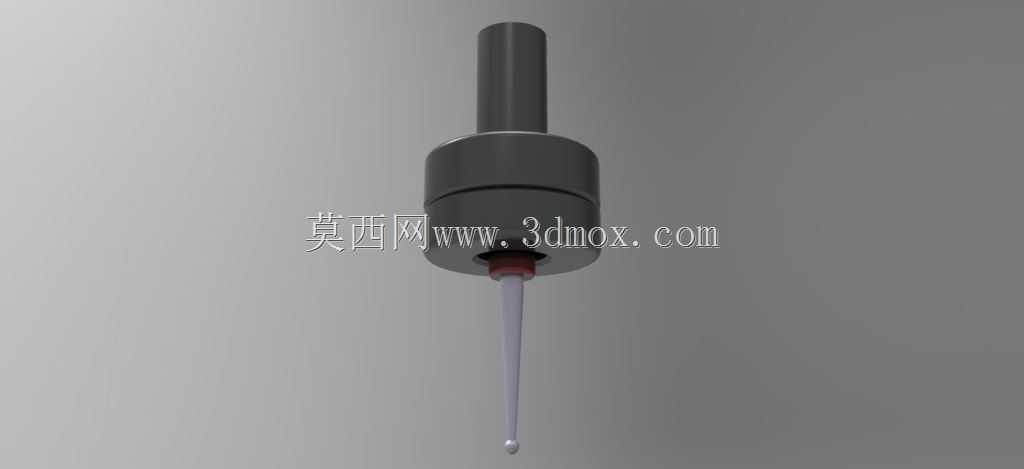

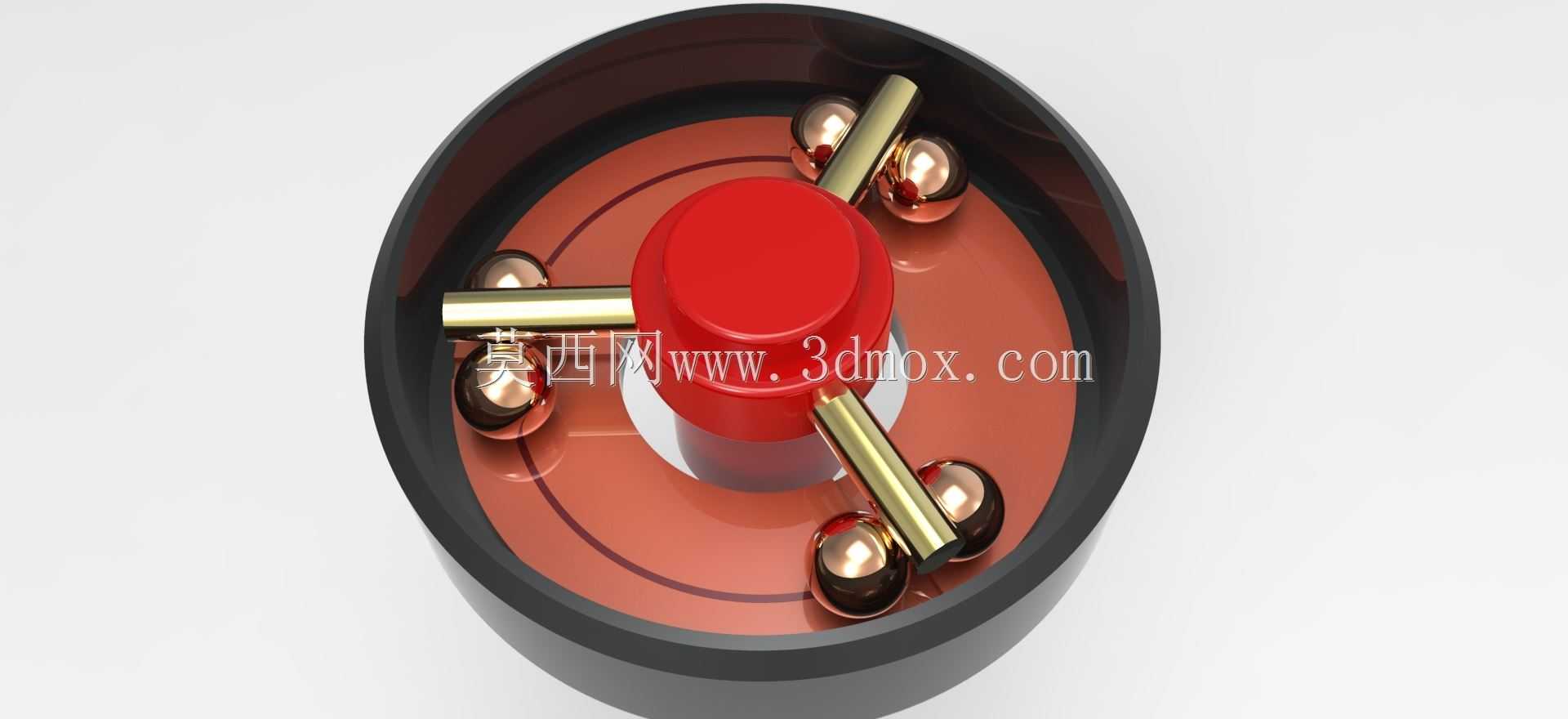

这类接触式测量探头常配套在CNC加工设备上使用，核心作用是完成加工前的工件坐标系找正、加工过程中的尺寸在机核验，也可单独搭配三维数字化仪完成复杂曲面的点位数据采集，为逆向建模、工件形位公差检测提供可靠的接触式测量数据支撑。从结构设计逻辑来看，该探头采用多向均布的接触传力结构，周向排布的硬质合金测杆搭配端部的高精度钢球接触端，能够实现X/Y/Z三个轴向的触发信号传递，任意方向接触到工件表面时，都能通过内部的触点结构快速传递触发信号，避免单方向测头的测量死角问题。探头的核心接触部件采用高硬度耐磨材质，长期反复接触工件表面也不会出现明显的磨损量，能长期维持测量精度在0.01英寸以内的误差范围，满足常规机加工件的精度检测需求。从安装边界来看，这类探头的主体外壳采用圆柱式结构设计，外径尺寸适配常规数控设备的刀柄安装接口，可直接替换加工刀具装夹在主轴端，不需要额外改装设备的装夹结构，安装时仅需保证探头轴线与主轴回转轴线的同轴度误差控制在允许范围内，即可保证各方向测量的一致性。内部的触发结构采用预紧力可调的设计思路，可根据不同的测量场景调整接触触发的力度，测量软质工件时调低预紧力避免测头划伤工件表面，测量重型铸件、硬质金属工件时可适当调高预紧力，避免切削振动、设备运行惯性导致的误触发问题。在实际车间应用场景中，这类探头可替代人工使用百分表找正工件的操作，将单工件找正时间从十几分钟压缩到数十秒，同时避免人工读表带来的人为误差，尤其在多品种小批量的加工场景下，能大幅降低设备的待机辅助时间，提升设备的实际加工利用率。探头的接触端采用可拆卸式结构设计，测杆出现意外碰撞损坏时，不需要更换整个探头主体，仅需更换对应规格的测杆组件即可快速恢复测量功能，降低现场的使用维护成本。周向的密封结构设计可阻挡加工过程中的切削液、金属碎屑进入探头内部，适配车间内多油、多切削杂质的恶劣使用环境，延长内部精密触点结构的使用寿命。
