双柱式微机控制电子材料拉伸试验机

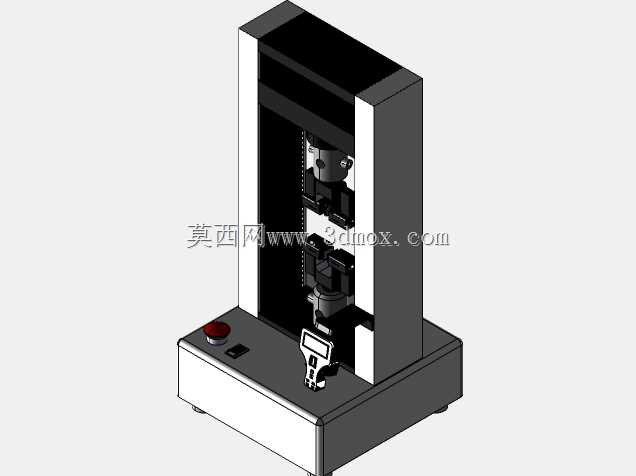

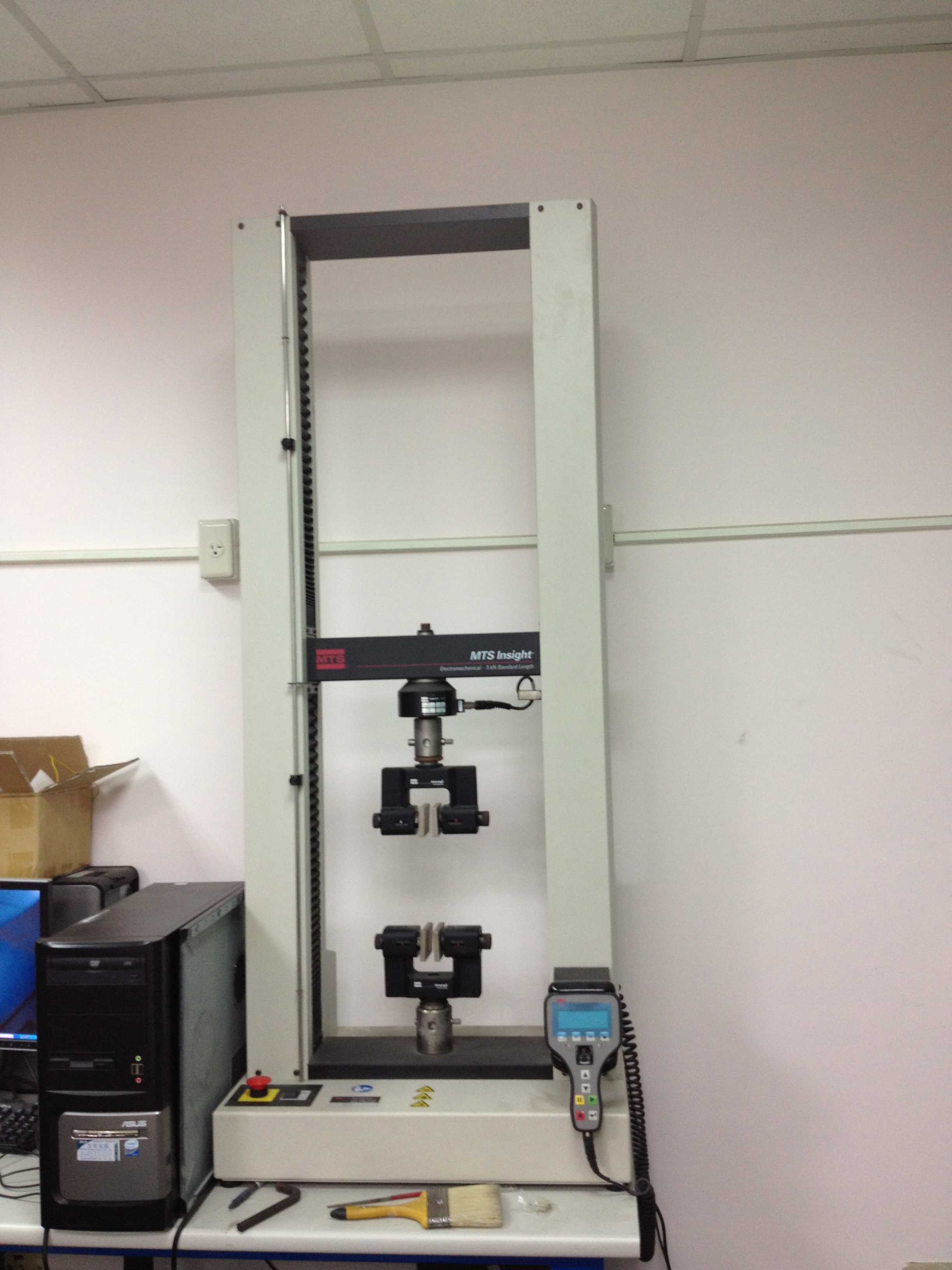

这款双柱式拉伸试验设备主要面向材料力学性能检测场景，常见于高校材料实验室、制造业质检部门、第三方检测机构的试验工位，可完成金属、塑料、复合材料、橡胶等多种试样的拉伸、剥离、撕裂、压缩等力学性能测试，获取材料的屈服强度、抗拉强度、伸长率、弹性模量等关键力学参数，为材料选型、工艺验证、产品质量判定提供可靠的数据支撑。从结构设计来看，设备采用门式双立柱框架结构，两根高刚性立柱配合底部固定横梁、顶部移动横梁的布局，能有效抵消大载荷测试时的框架形变，保证加载过程中力值同轴度，避免测试数据因结构偏移出现误差。移动横梁通过两侧的精密滚珠丝杠副实现升降传动，搭配伺服驱动系统可实现0.001-500mm/min范围内的无级调速，满足不同测试标准对加载速率的要求，传动过程平稳无卡顿，低速加载时无爬行现象，适配低延伸率材料的精准测试需求。设备的核心加载单元为中置的高精度力传感器，量程覆盖常规0-50kN测试需求，测量精度可达0.5级，力值采集频率最高可达1000Hz，可捕捉材料断裂瞬间的力值突变；上下夹具采用可更换式设计，标配楔形拉伸夹具可适配不同厚度的片状、棒状试样，更换压缩、弯曲、剥离夹具后即可拓展对应测试功能，夹具夹持面做防滑处理，避免大载荷拉伸时试样打滑影响测试结果。操作端集成在设备右侧的手持控制盒与配套工控机上，手持盒可完成横梁快速升降、夹具开合、测试启动停止等基础操作，工控机端配套测试软件可实时绘制力-位移、力-变形、应力-应变曲线，自动计算各项力学参数并生成可导出的测试报告。安装边界方面，设备主体宽度约700mm，前后深度约500mm，整机高度约1800mm，安装时需预留左右各300mm、后方400mm的操作与维护空间，地面需做水平处理，承重能力不低于500kg/㎡，设备供电采用220V单相交流电源，需可靠接地避免电磁干扰影响力值采集精度。设计过程中优先考虑了操作安全性，移动横梁设置上下限位保护，载荷超过额定值10%时自动停机，试样断裂后横梁自动回位，同时配备急停按钮可在突发状况下快速切断动力，避免设备损坏或人员受伤。框架表面采用静电喷塑处理，耐刮擦易清洁，适配实验室长期使用的工况需求，传动部件做密封防护，避免试验过程中的粉尘、碎屑进入传动副影响使用寿命。
