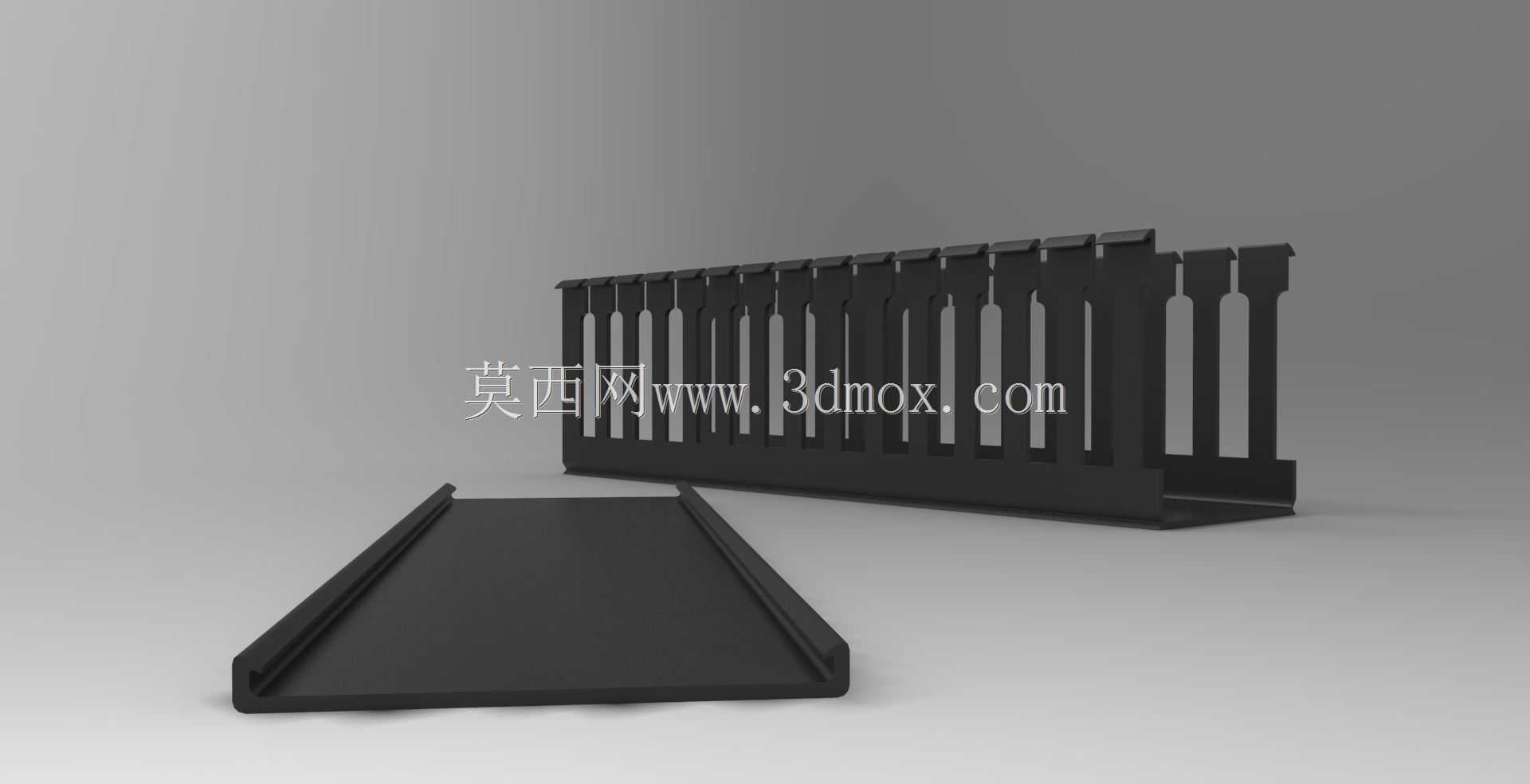

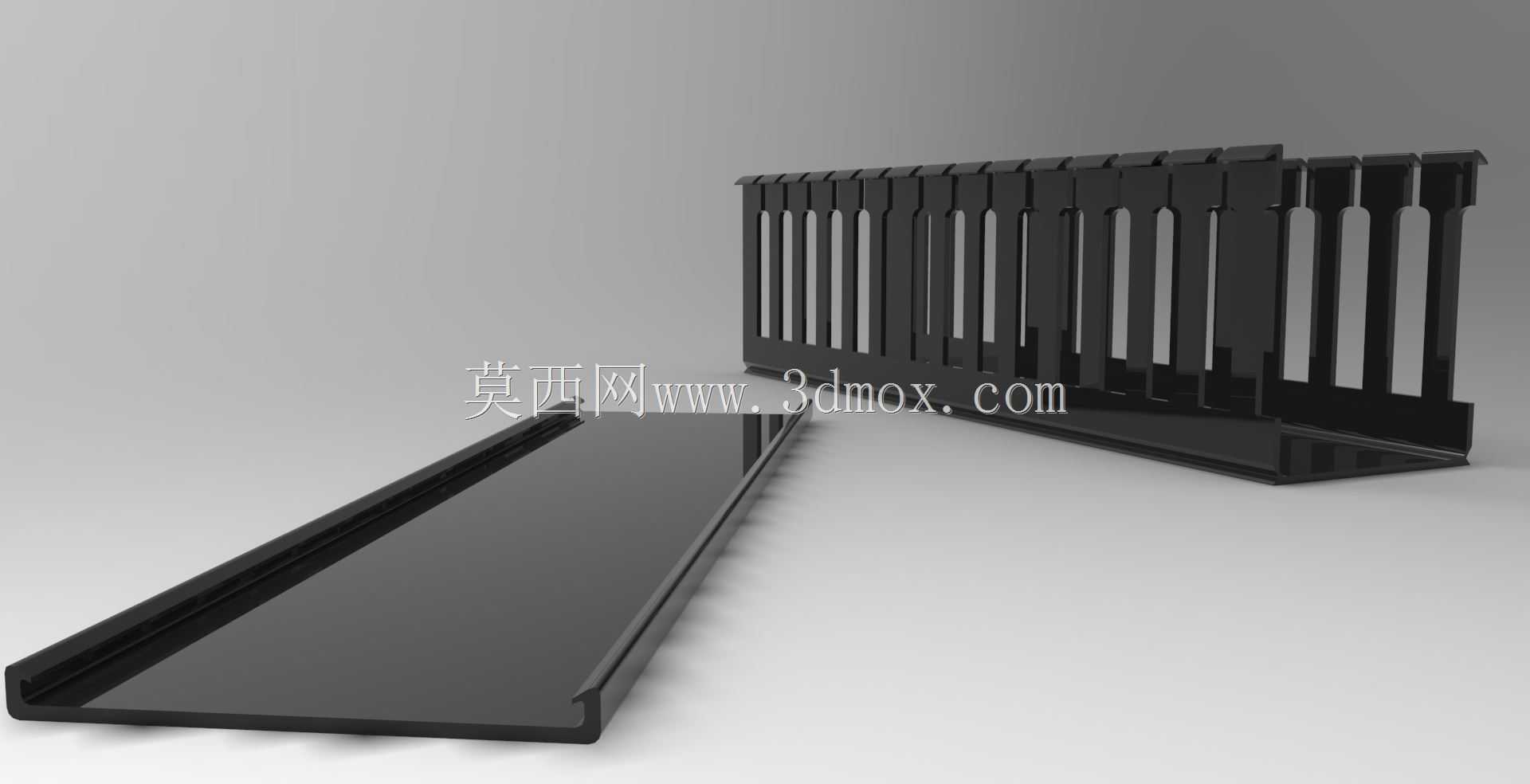

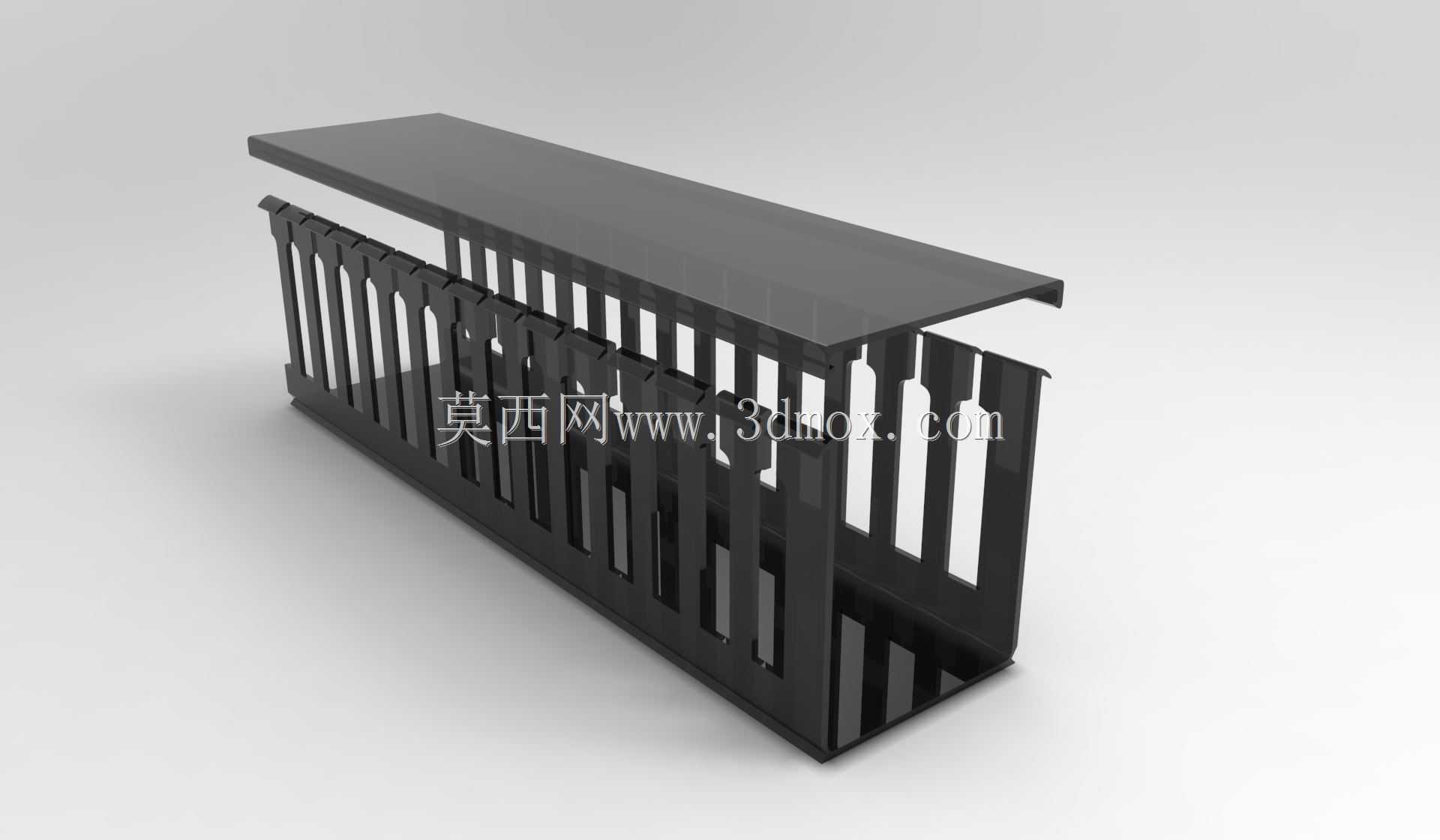

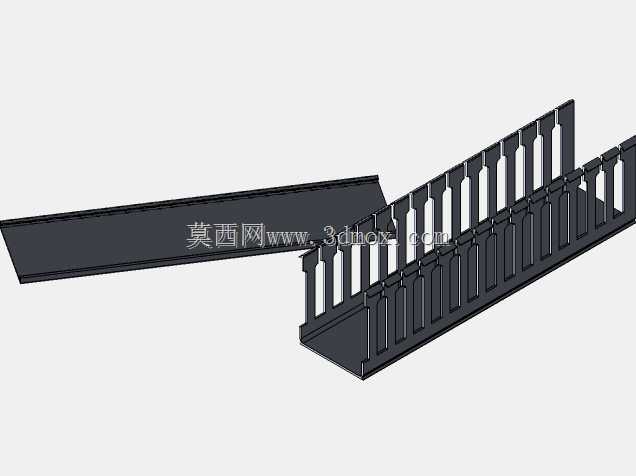

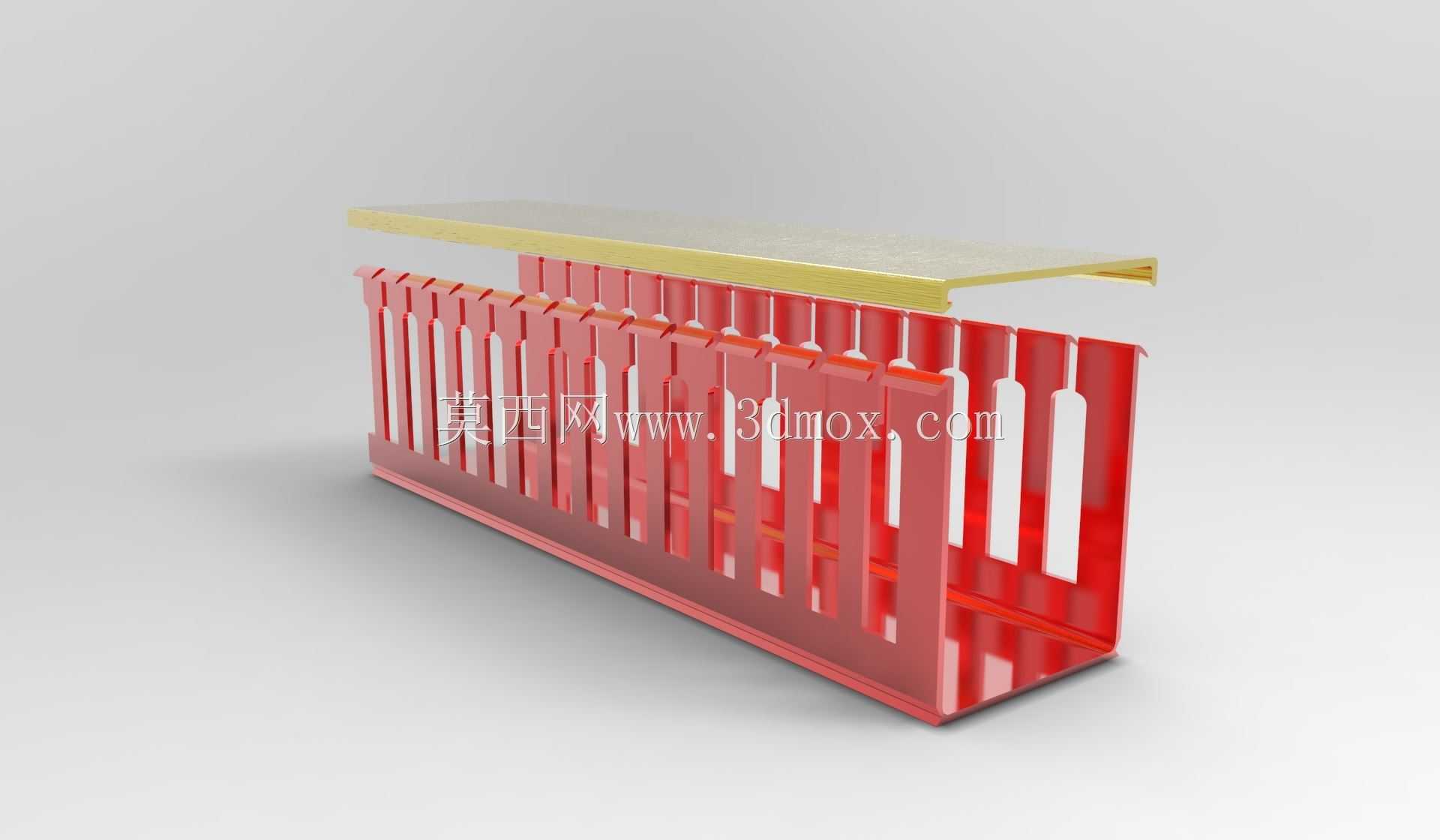

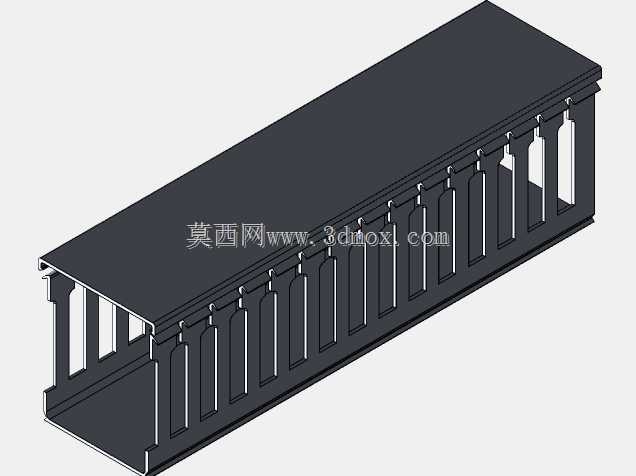

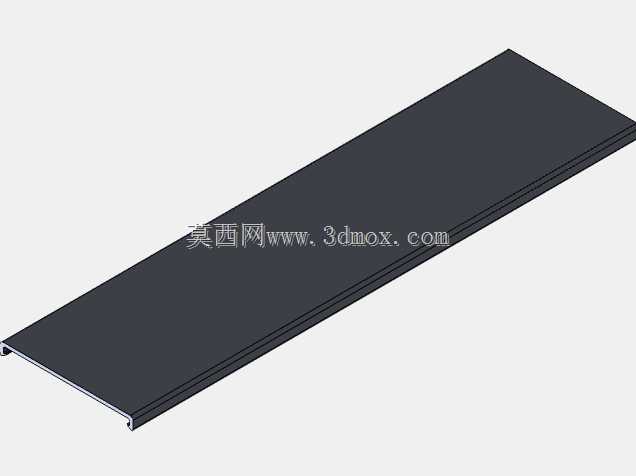

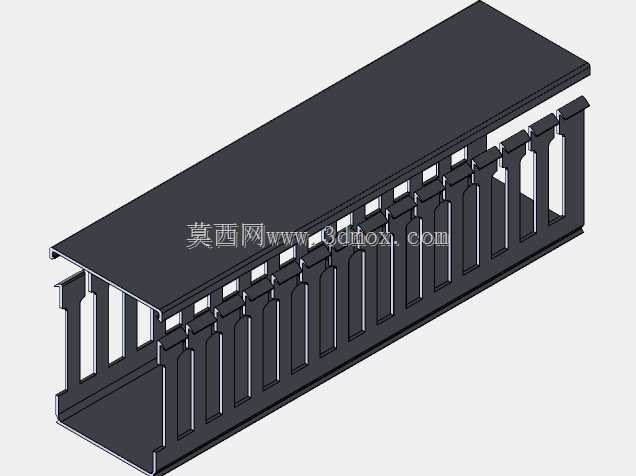

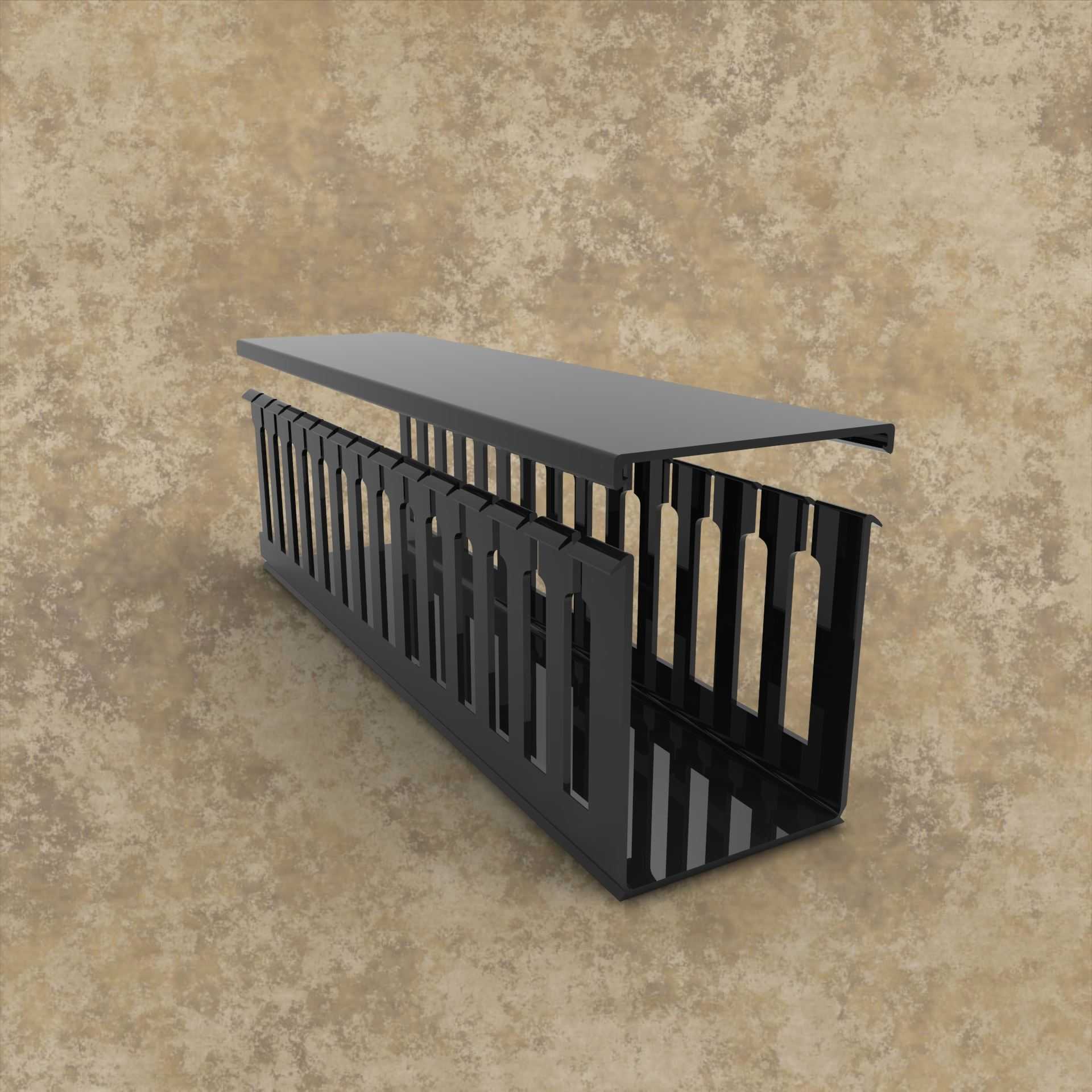

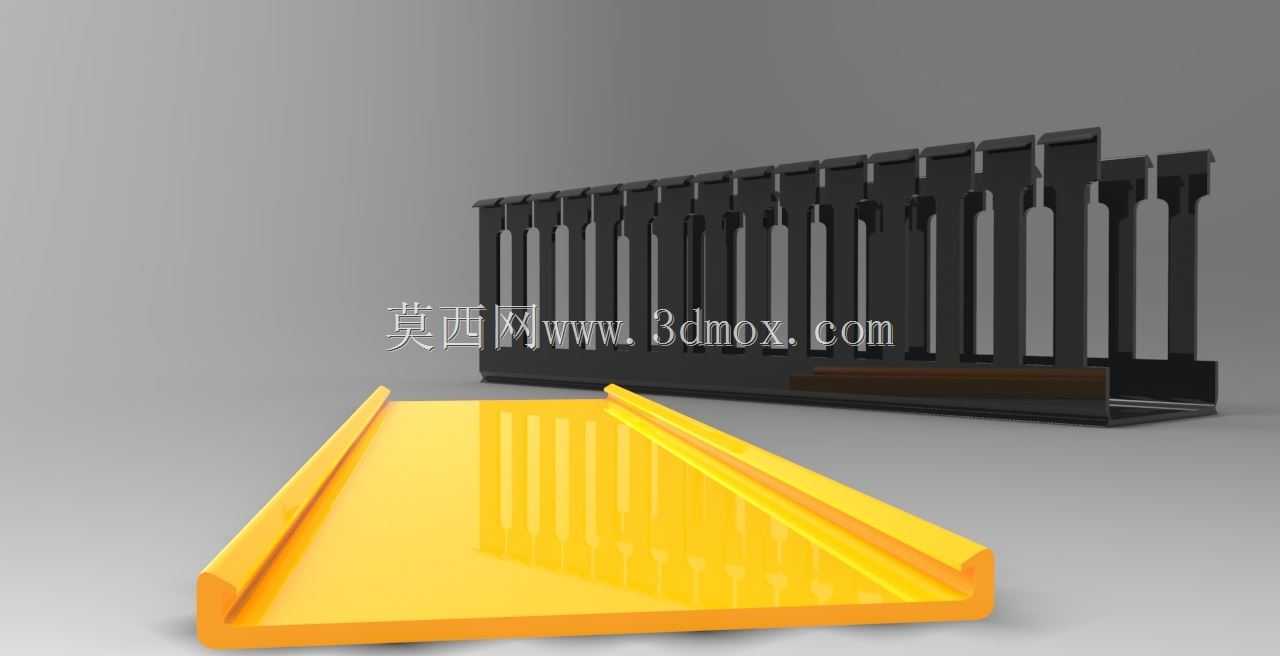

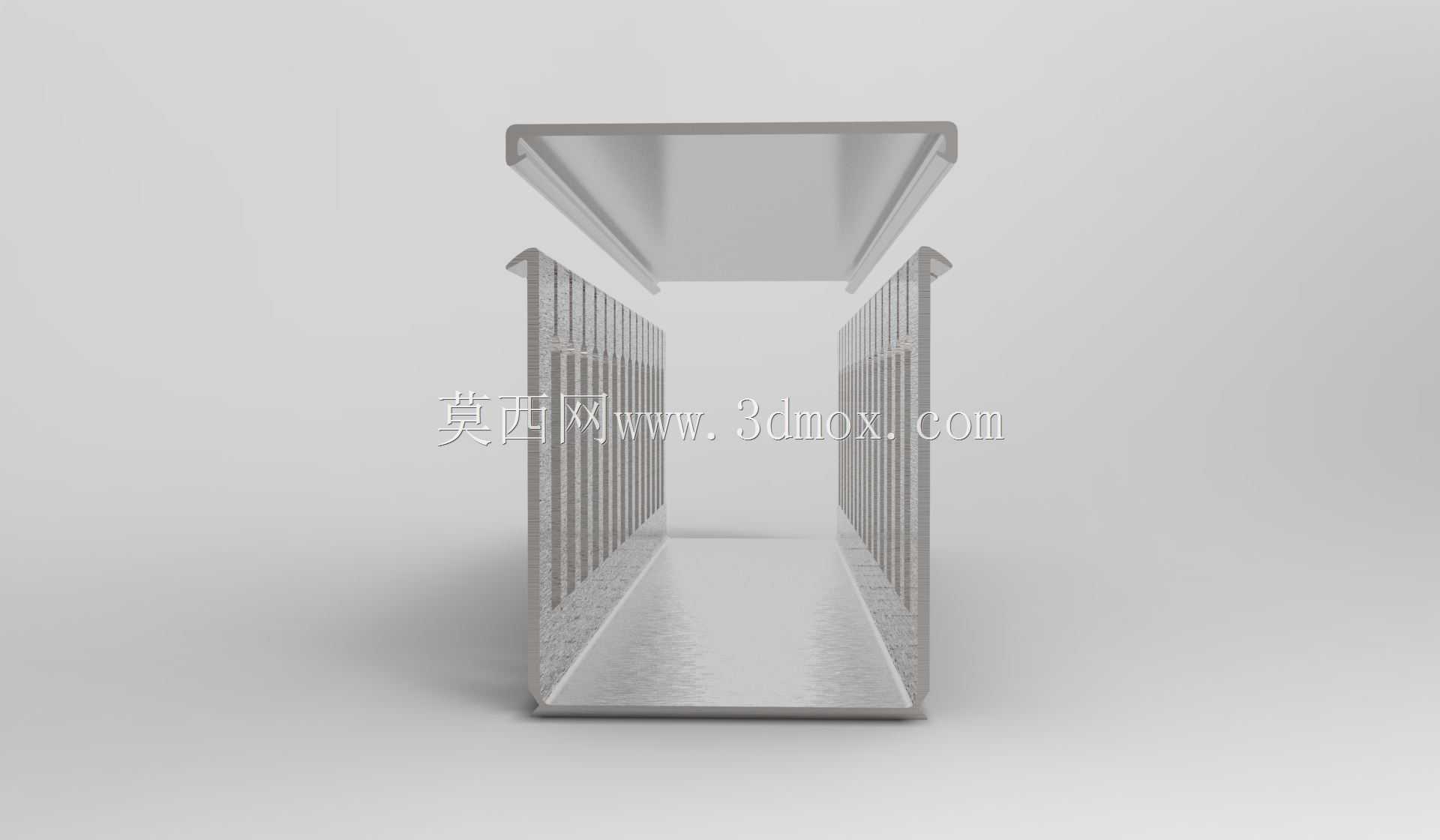

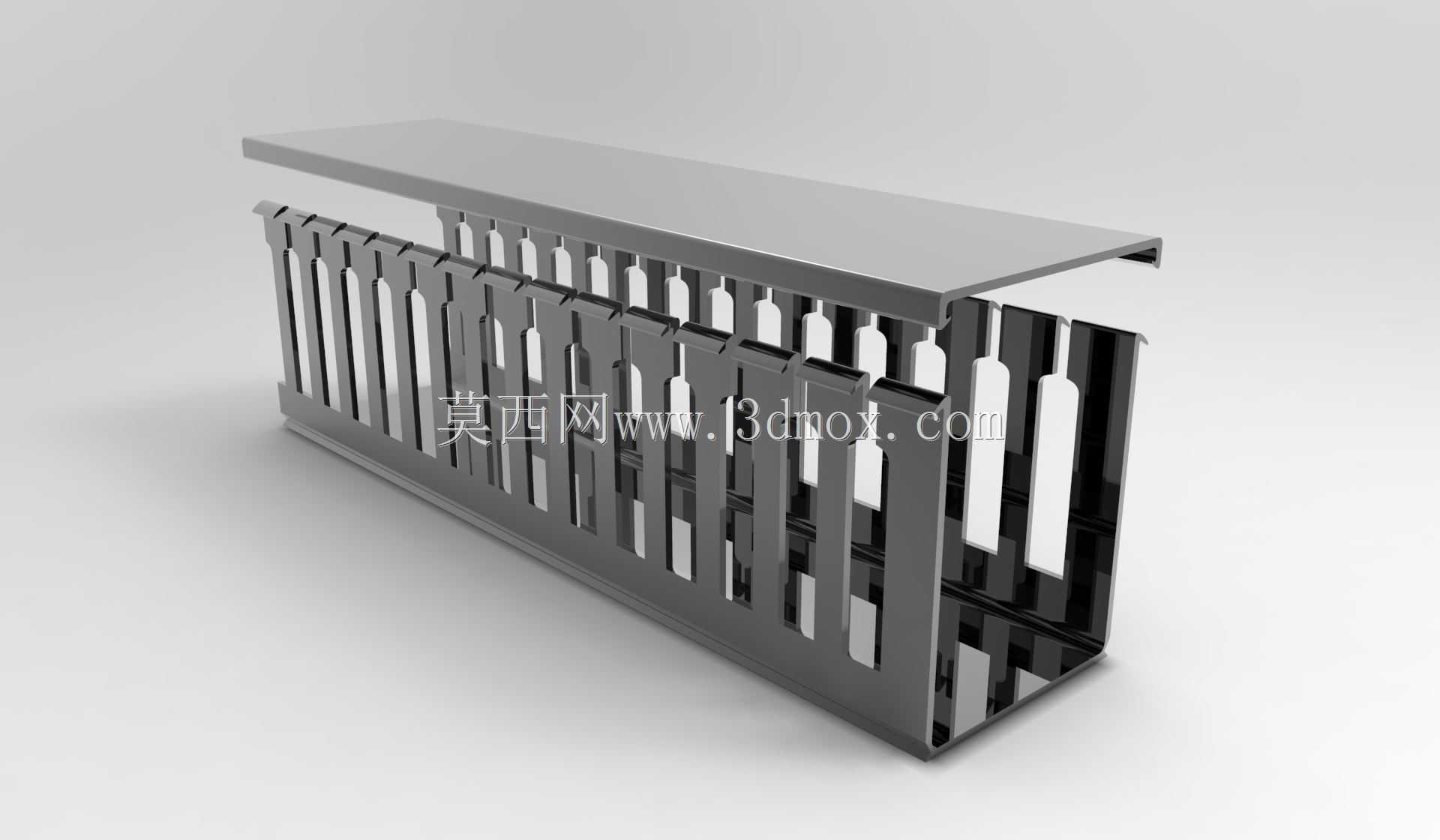

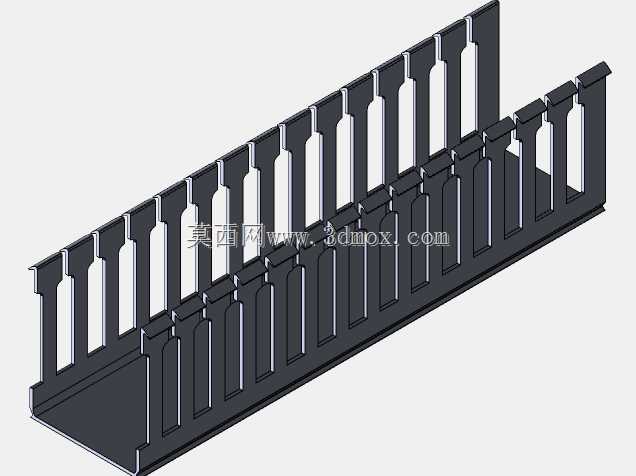

这类带侧边挡条的槽式导线理线构件,主要应用在电气控制柜、通讯机柜内部的线缆敷设场景,也可用于自动化设备台面的明装走线布局,解决多股线缆排布杂乱、交叉干扰的问题,同时对线缆外层绝缘皮形成物理防护,避免线缆被设备金属锐边割破,也能减少运维过程中线缆被意外拉扯导致的接头松脱故障。从结构设计来看,主体采用U型槽基底结构,槽体两侧设置带连续卡槽的立式挡边,挡边的栅格间隙可以根据线缆直径灵活调整分隔卡条的位置,不同线径的动力线、信号线可以分仓排布,避免强电线路对弱电信号产生电磁干扰,配套的盖板采用滑入式卡扣结构,扣合后不会因设备运行振动松脱,同时盖板表面做了防滑纹理处理,运维时拆卸无需额外工具即可徒手操作。设计过程中优先考虑了安装适配性,槽体底部预留了标准间距的安装孔位,既可以通过自攻螺丝直接固定在机柜安装梁上,也能配合背胶实现无孔安装,适配不同厚度的安装基面;槽体内宽尺寸覆盖常规机柜布线的常用线缆束直径,侧边挡边高度经过反复校核,既保证足够的线缆容纳空间,不会出现线缆溢出槽体的情况,也不会占用过多机柜内部的纵深空间,避免影响柜内其他电气元件的安装操作。实际选型使用时需要注意,这类塑料材质的导线理线架适用环境温度范围在常规工业车间环境内,不适合在高温热源旁直接敷设,安装时槽体的转弯位置需要配套同系列的转角接头,保证线缆弯折半径符合线缆本身的敷设要求,避免线缆弯折过度导致线芯断裂。栅格式挡边的设计还预留了线缆分支出口,单股线缆需要从主干槽引出时,可以直接从对应位置的栅格间隙穿出,无需额外在槽体上开孔,大幅提升现场布线的施工效率,槽体内壁做了圆角过渡处理,没有尖锐的注塑飞边,穿线时不会刮伤线缆外层绝缘层,从细节上降低布线施工的绝缘损伤风险。
- 全部评论(0)
- 模板大小 7.84 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,SOLIDWORKS,Rendering,STEP / IGES,SOLIDWORKS,SOLIDWORKS,Rendering
- 软件分类 通用五金配件
