双耳环铰接式工程液压缸结构设计

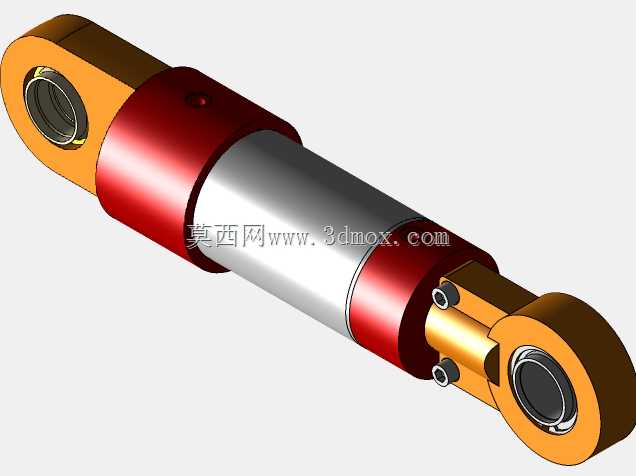

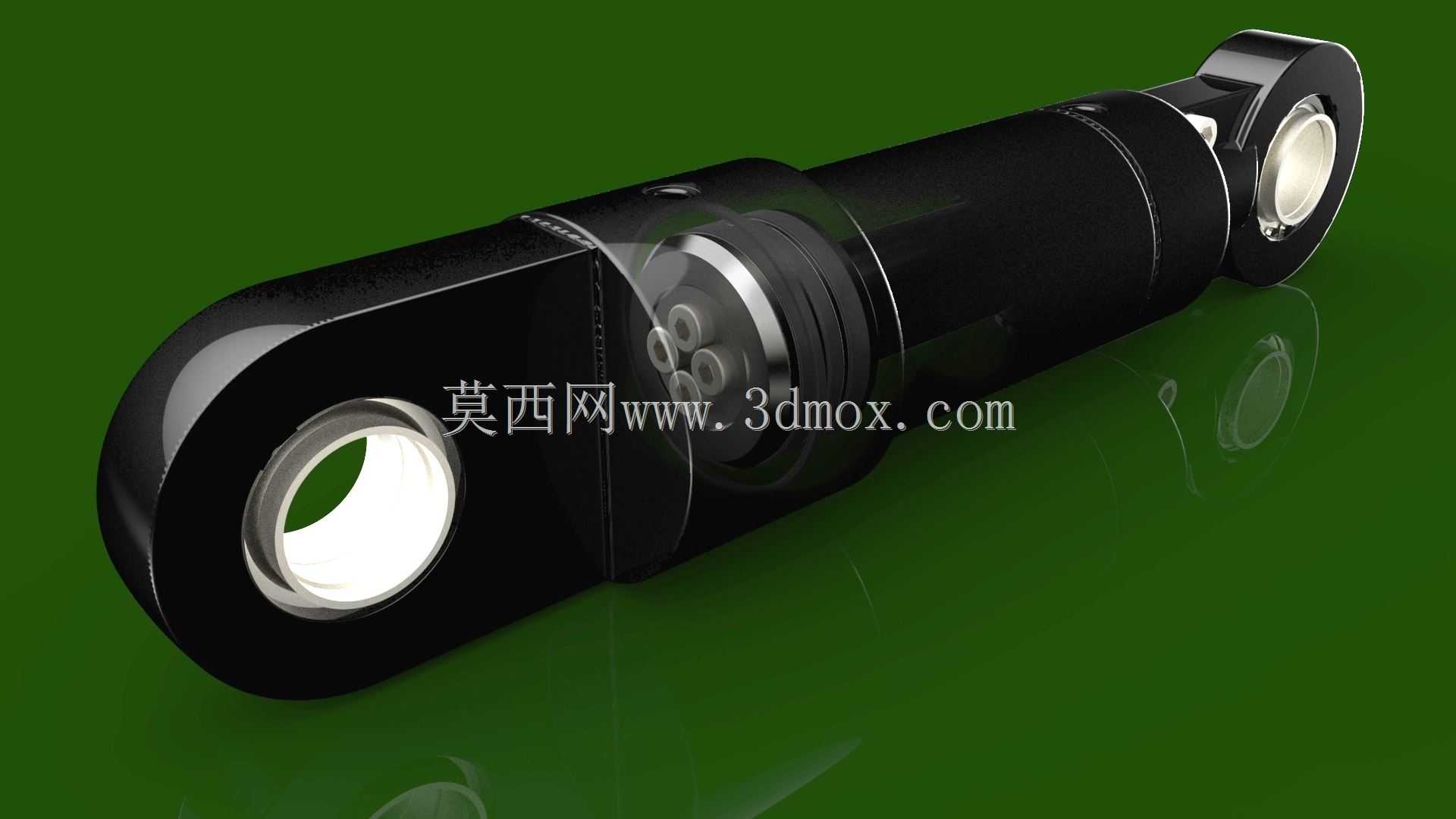

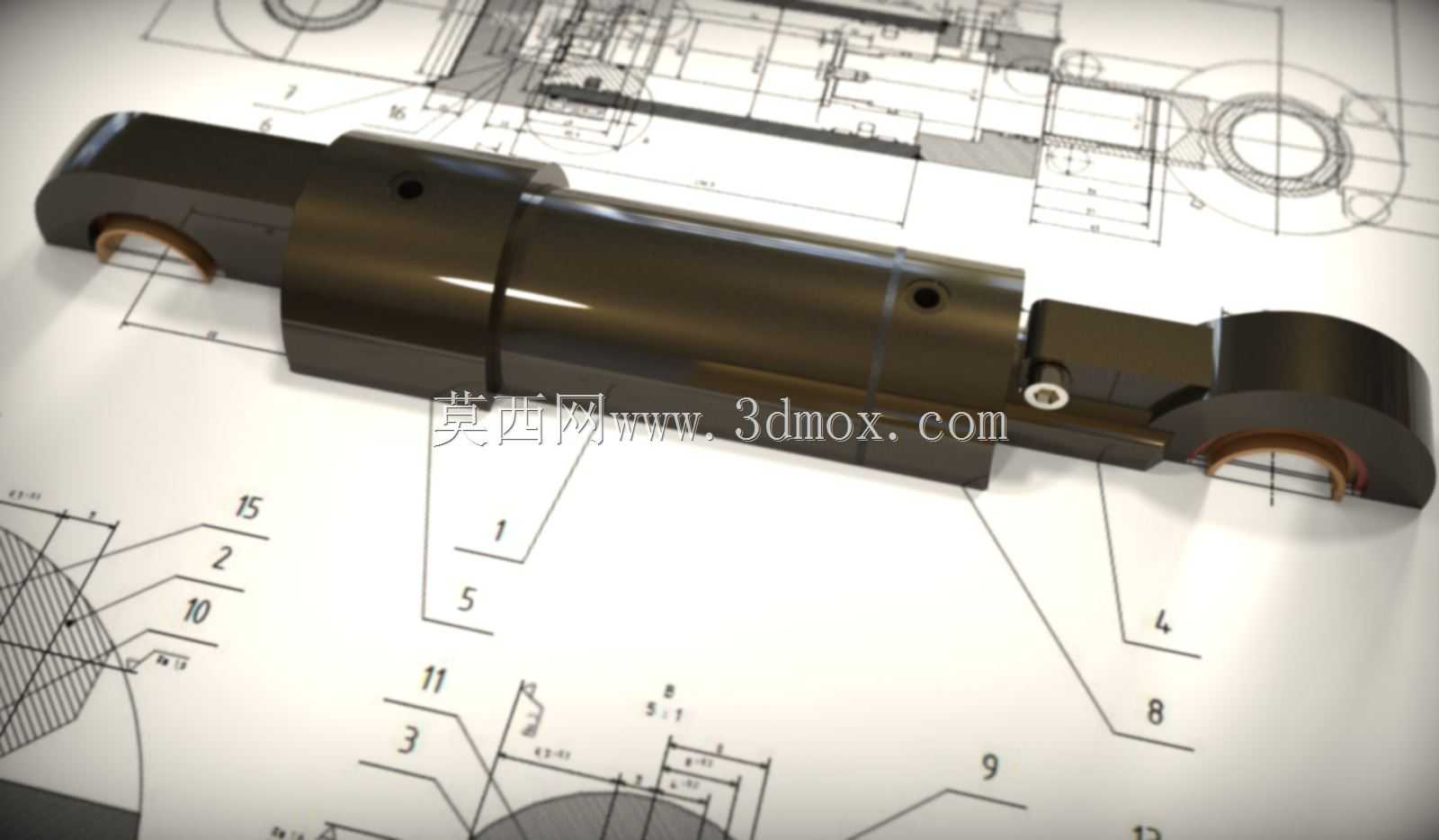

这款双耳环铰接式液压缸，是液压传动系统里的直线执行元件，在各类需要直线推拉力输出的工程场景中应用广泛。从工程机械的工作装置动作，到工业设备的工装夹紧、工位举升、负载推拉，再到专用车辆的支腿收放、厢体翻转，只要是需要通过液压能转化为直线往复机械能的工况，这类铰接安装的油缸都能适配。不同于法兰安装或脚座安装的油缸，双耳环的铰接结构允许缸体在工作过程中随负载的摆动产生小角度偏转，能抵消安装面的同轴度误差，避免活塞杆承受额外的径向偏载，大幅降低杆端密封件的偏磨风险，延长密封使用寿命。

从设计逻辑来看，这款油缸采用单杆双作用结构，活塞直径90mm，杆径50mm，行程长度150mm，参数匹配中低压到中高压工况的推力需求，无杆腔进油时可输出较大推力，有杆腔进油时回缩速度更快，能兼顾重载推进和快速复位的工况需求。缸筒采用无缝钢管精加工内孔，保证内壁粗糙度和圆度，给活塞密封提供稳定的配合面；活塞上组合了导向环、格莱圈和O型密封圈，既保证两腔的密封隔离，又能给活塞提供径向支撑，避免活塞直接蹭刮缸筒内壁。活塞杆表面做了淬火后镀硬铬处理，硬度高且耐磨耐腐蚀，适配户外多粉尘、多水汽的作业环境，杆端的防尘圈能在活塞杆回缩时刮除表面附着的泥沙、铁屑等杂质，避免杂质进入缸筒内部划伤密封件和缸壁。

两端的铰接耳环内都预留了轴承安装位，实际装配时可加装自润滑关节轴承，进一步降低铰接处的转动阻力，补偿更大角度的安装偏差。整体外形的安装边界清晰，两端耳环的孔位同轴度在设计时做了严格公差约束，避免安装后出现憋劲的情况；缸筒上的油口位置设置在缸筒两端靠近端盖处，保证进排油的通畅，同时避免活塞运动到行程端点时封堵油口。端盖和缸筒的连接采用螺纹加止口的结构，既保证连接强度，又能保证端盖和缸筒的同轴度，端盖上的导向套采用铜合金材质，内嵌耐磨导向带，给活塞杆提供稳定的径向支撑，吸收活塞杆伸出时的微小径向载荷。这类油缸在选型时，除了核对行程、缸径杆径参数，还要重点核对两端耳环的孔径、耳宽尺寸，确保和设备上的安装支座匹配，同时要根据系统工作压力确认油缸的额定压力等级，避免超压使用导致密封失效或结构件变形。建模过程中对所有密封槽、倒角、退刀槽都做了还原，能直接用于装配干涉检查、工况模拟，也可作为同类型油缸设计的参考原型，帮助结构工程师快速完成安装布局校核。
