桌面级小型三轴数控铣削加工设备结构

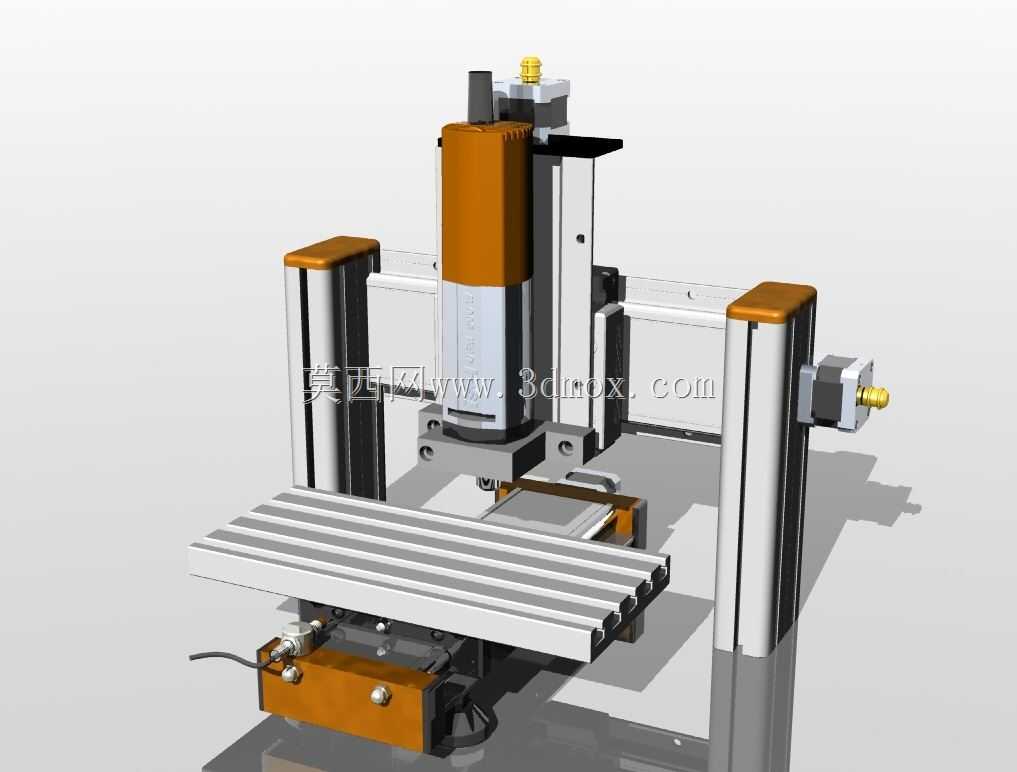

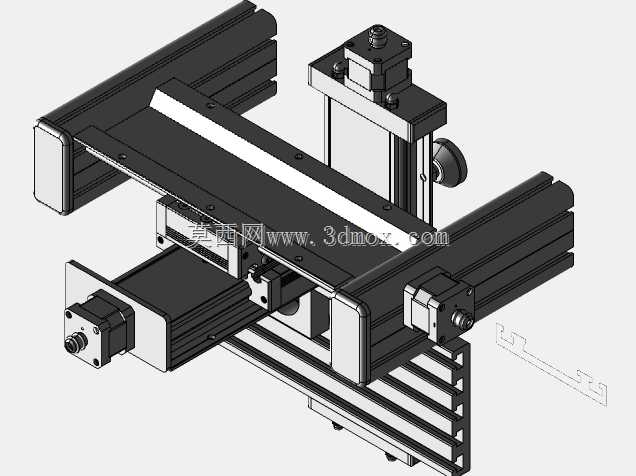

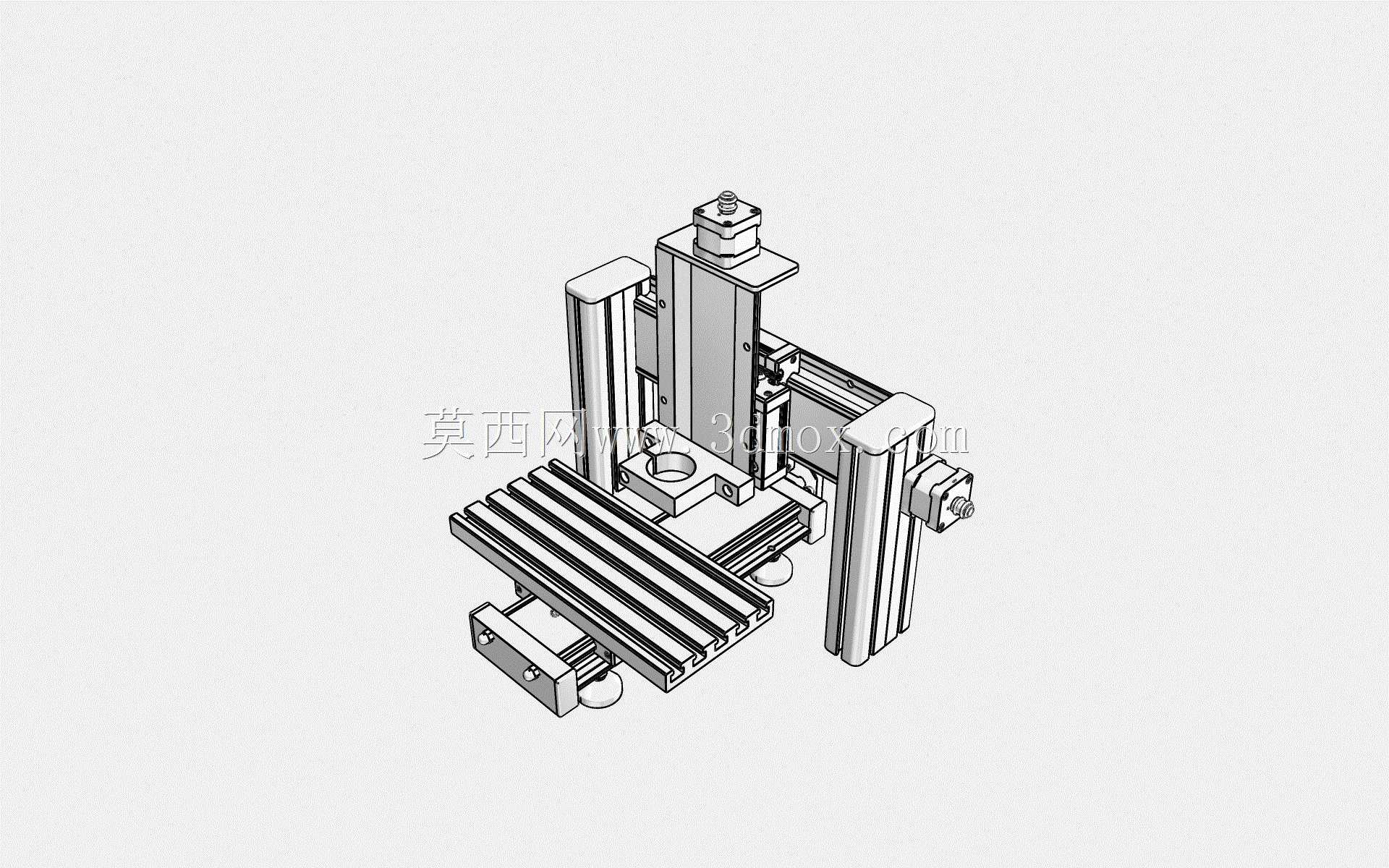

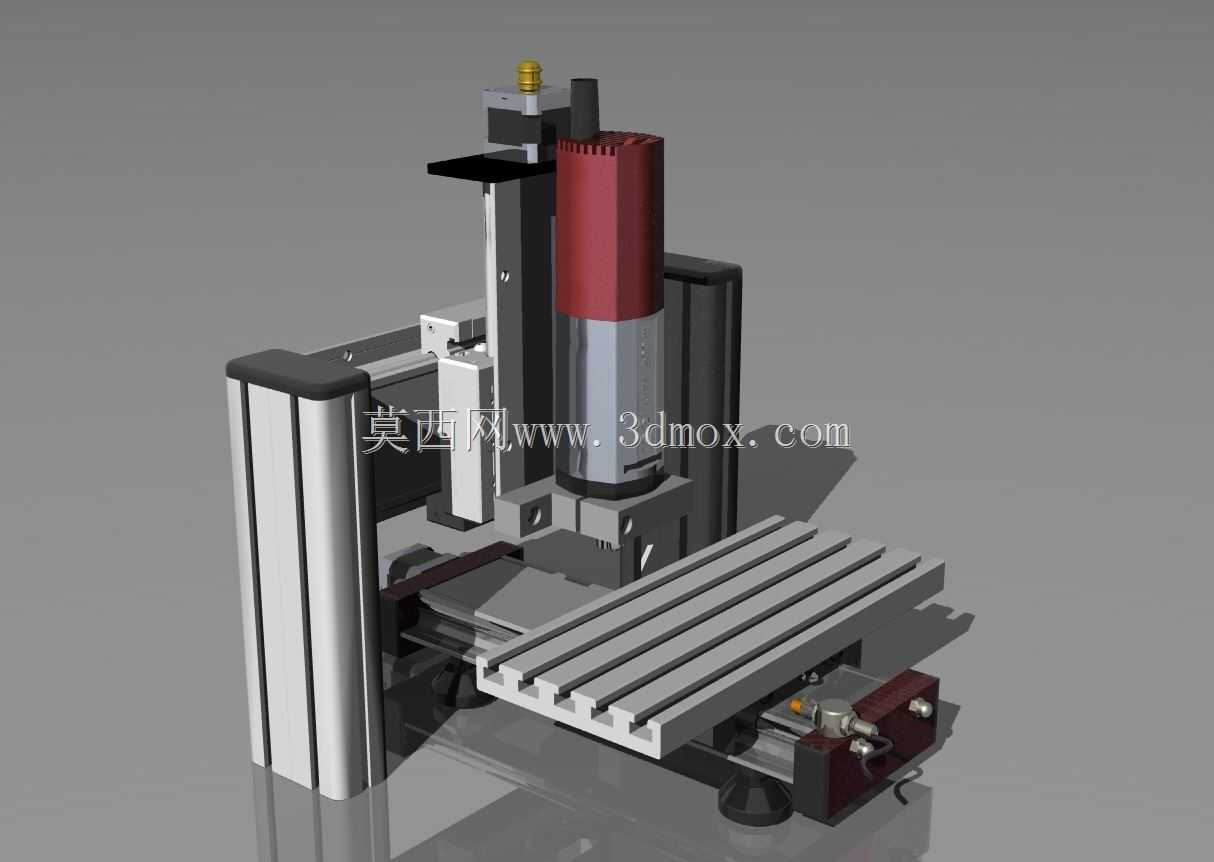

这款小型数控加工设备的结构设计，核心面向小尺寸工件的精密加工场景，常见于高校金工实训工位、个人加工工作室、小型五金加工坊的打样环节，可覆盖软金属、工程塑料、硬质木材等多种材质的铣削、钻孔、简单轮廓雕刻作业，相比大型工业机床占地空间小，对安装场地的承重、配电要求更低，适配小批量定制加工、教学演示、产品原型快速制作的实际需求。从结构布局来看，设备采用定梁式龙门架构，立柱搭配线性导轨作为Z轴进给的支撑载体，主轴单元垂直安装在Z轴滑台上，可沿导轨完成上下方向的进给动作，主轴的高速旋转带动装夹的刀具完成切削作业；X轴进给机构集成在工作台下方，带动T型槽工作台完成横向移动，Y轴进给机构布置在床身底座位置，带动整个X轴组件完成纵向移动，三轴的进给传动均采用精密丝杠搭配伺服驱动的方案，可保证小行程范围内的进给精度，满足小型工件的加工公差要求。设计阶段优先考虑了安装边界的适配性，整体外形尺寸控制在桌面设备的合理范围内，底座采用铸铁材质的一体化结构，可抵消主轴高速运转带来的振动，保证加工过程的稳定性，工作台面的T型槽采用标准间距设计，可适配通用的工件夹具、平口钳等装夹配件，无需额外定制装夹结构。设备的走线采用拖链内置布局，所有进给轴的线缆、主轴的动力线缆均收纳在柔性拖链内部，避免进给过程中出现线缆拉扯、磨损的问题，主轴单元采用风冷散热结构，无需外接冷却水路，进一步降低了设备的安装配套要求，床身侧边预留了电控系统的安装位置，可将驱动模块、控制主板集成安装在床身内部，减少外部走线带来的安全隐患。从实际使用的角度出发，这款设备的Z轴行程可满足常规小型工件的加工深度需求，X、Y轴的行程覆盖了大部分手板件、小型五金零件的加工尺寸范围，导轨副均配备了防尘刮屑结构，可阻挡加工过程中产生的切屑进入导轨接触面，减少日常维护的工作量，主轴的转速范围覆盖了从低速钻削到高速铣削的常用区间，可根据加工材质的不同灵活调整参数，无需额外更换主轴单元即可完成多工序的加工作业。
