棘轮快扳装配结构三维数模

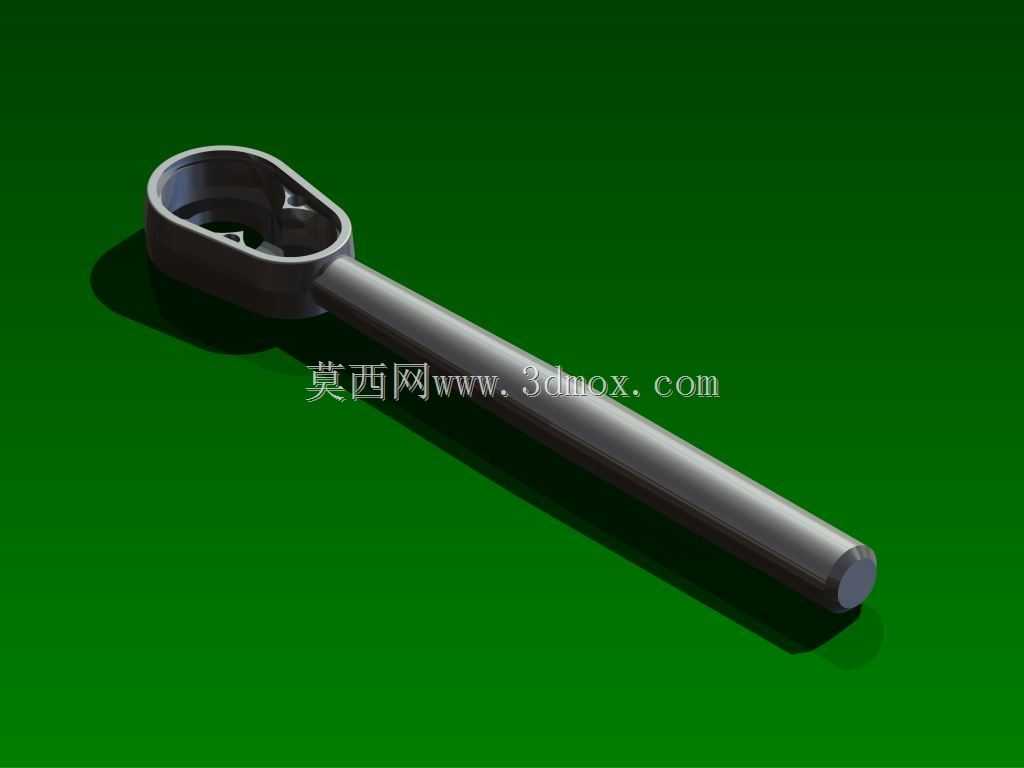

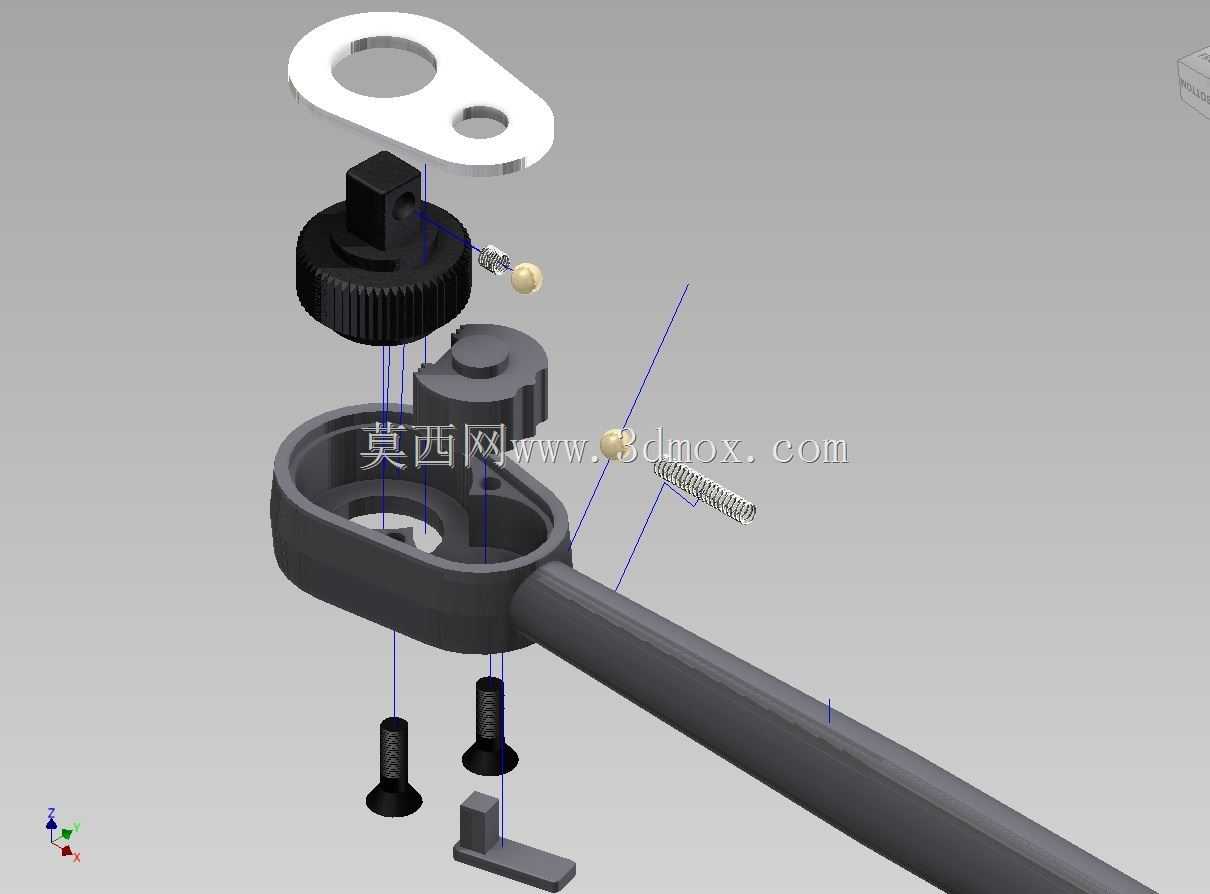

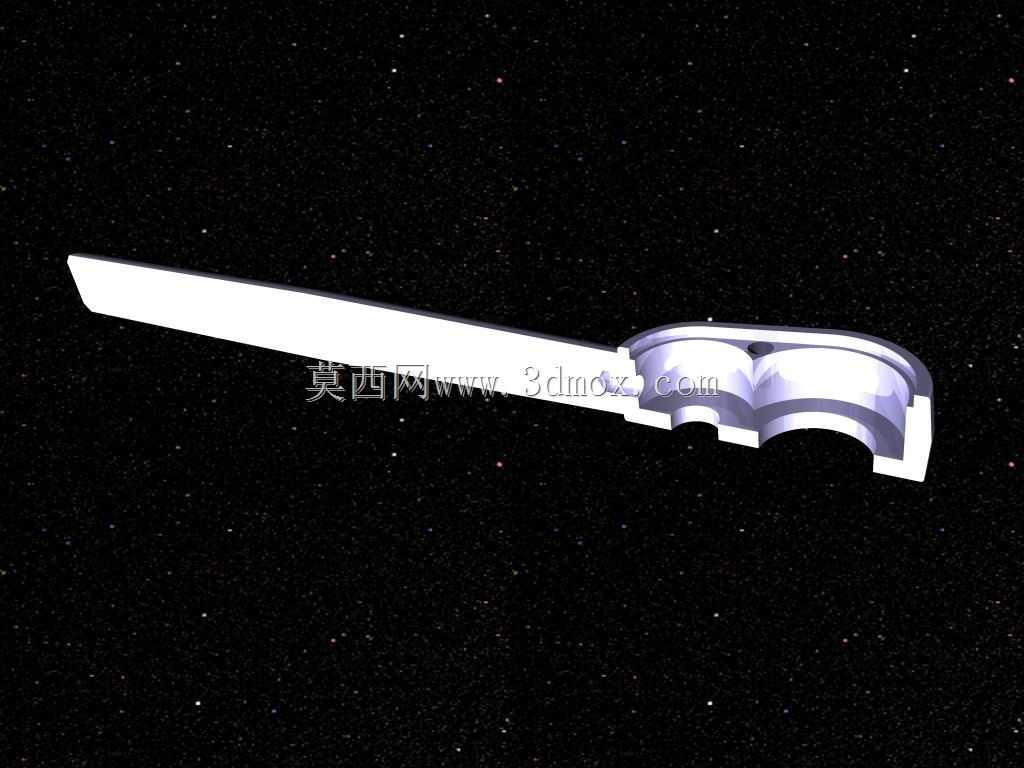

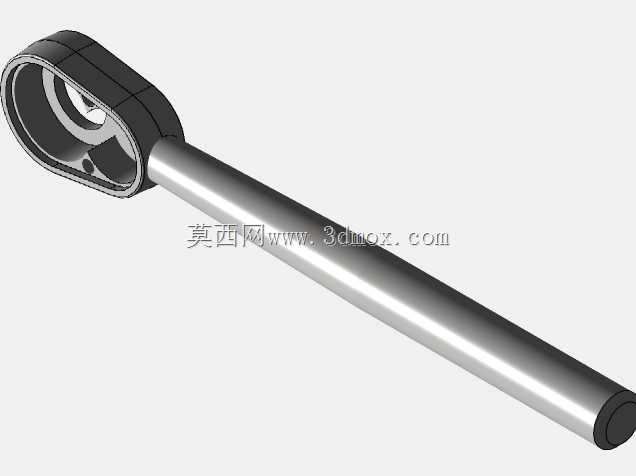

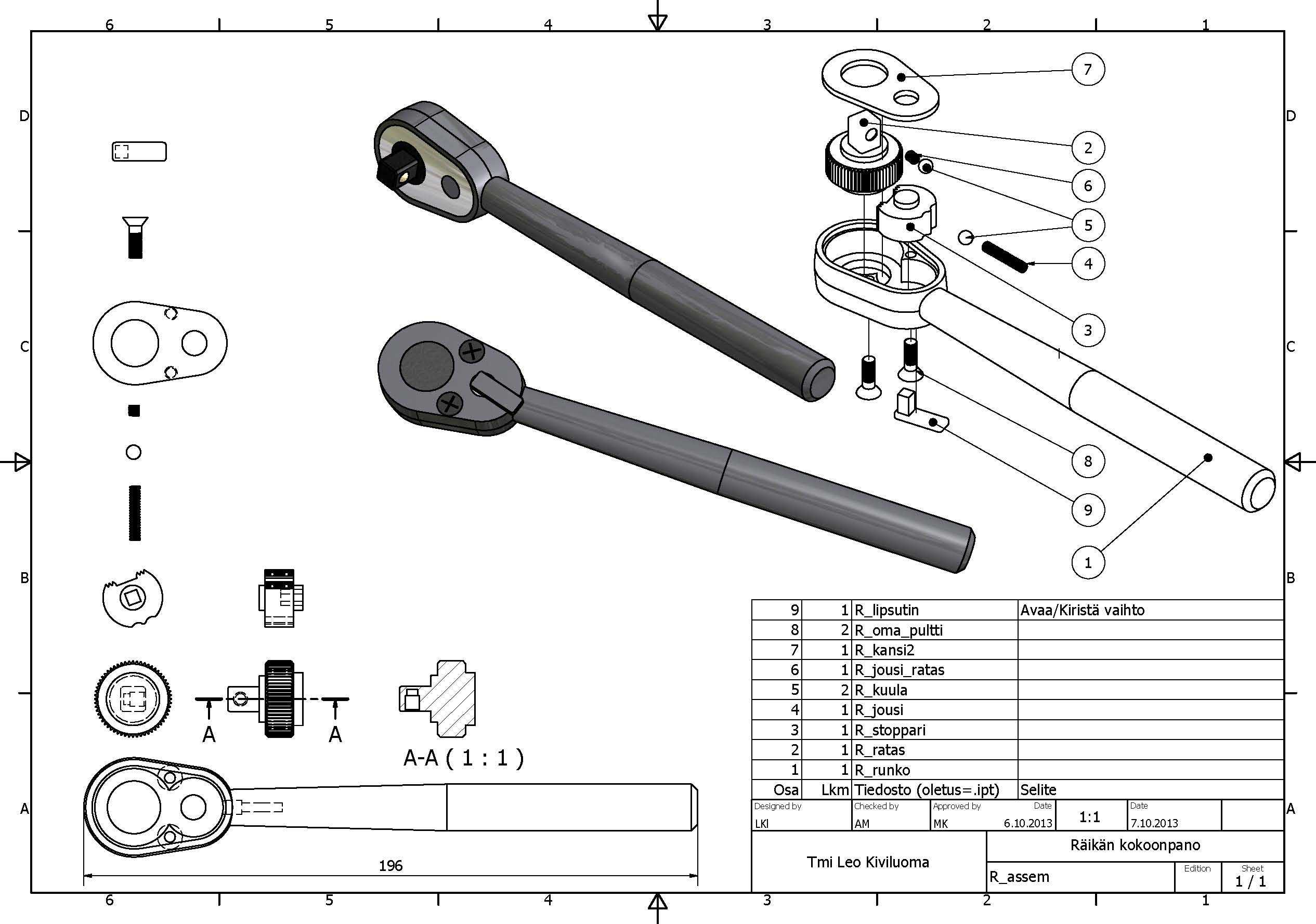

这套棘轮快扳的三维结构，核心服务于设备维保、产线装配、五金拆装这类需要频繁单向拧动紧固件的作业场景，相比普通开口或梅花扳手，能在小空间内无需反复脱开套合螺栓，大幅降低拆装作业的辅助时间，尤其适合工位空间局促、紧固件排布密集的装配场景，比如电气柜内部接线端子紧固、小型设备内部组件拆装、汽修作业中狭窄位置的螺栓拧动作业。从结构设计逻辑来看，整套机构围绕单向间歇传动的核心需求搭建，头部的棘轮与棘爪配合实现单向锁止、反向空转的功能，换向拨块可以切换锁止方向，适配正拧、反拧两种作业需求，手柄部分做了加长力臂设计，在施加同等握力的情况下能输出更大的拧紧扭矩，同时手柄外轮廓做了贴合手部握持的弧度，长时间作业不易产生硌手的疲劳感。整套模型完整还原了所有装配零件的配合关系，包括头部壳体内的棘轮、棘爪、弹簧、定位销、换向块，以及手柄与头部的连接结构，所有零件的配合公差都按照实际五金工具的量产精度做了还原，比如棘爪与棘轮齿面的啮合间隙、弹簧的预压行程、换向拨块的定位卡槽尺寸，都能直接对接后续的结构验证、手板打样环节。从安装与尺寸边界来看，整套扳手总长度控制在196mm，头部最大回转直径适配对应规格的螺栓套合需求，头部厚度做了薄化处理，能伸入间隙更小的作业位置，不会因为头部尺寸过大干涉周边的其他零部件；手柄部分的直径符合成年男性手部握持的合理范围，表面没有多余的突出结构，握持时不会出现局部应力集中硌伤手掌的问题。在实际建模过程中，所有零件的装配约束都按照实际装配关系设置，比如棘爪与壳体的铰接转动约束、弹簧的压缩预紧约束、棘轮与驱动方头的同轴转动约束，能直接做机构运动仿真，验证换向时的棘爪啮合顺畅度、空转行程的角度是否在合理范围，避免实际生产中出现换向卡滞、锁止打滑的问题。这套结构的设计也兼顾了后期维护的便利性，头部端盖通过螺丝固定，磨损后可以直接拆开更换内部的棘爪或棘轮零件，不需要整体报废，能降低工具的长期使用成本，内部的弹簧选用常规标准件，替换时不需要单独开模定制，适配通用五金配件的供应链体系。
