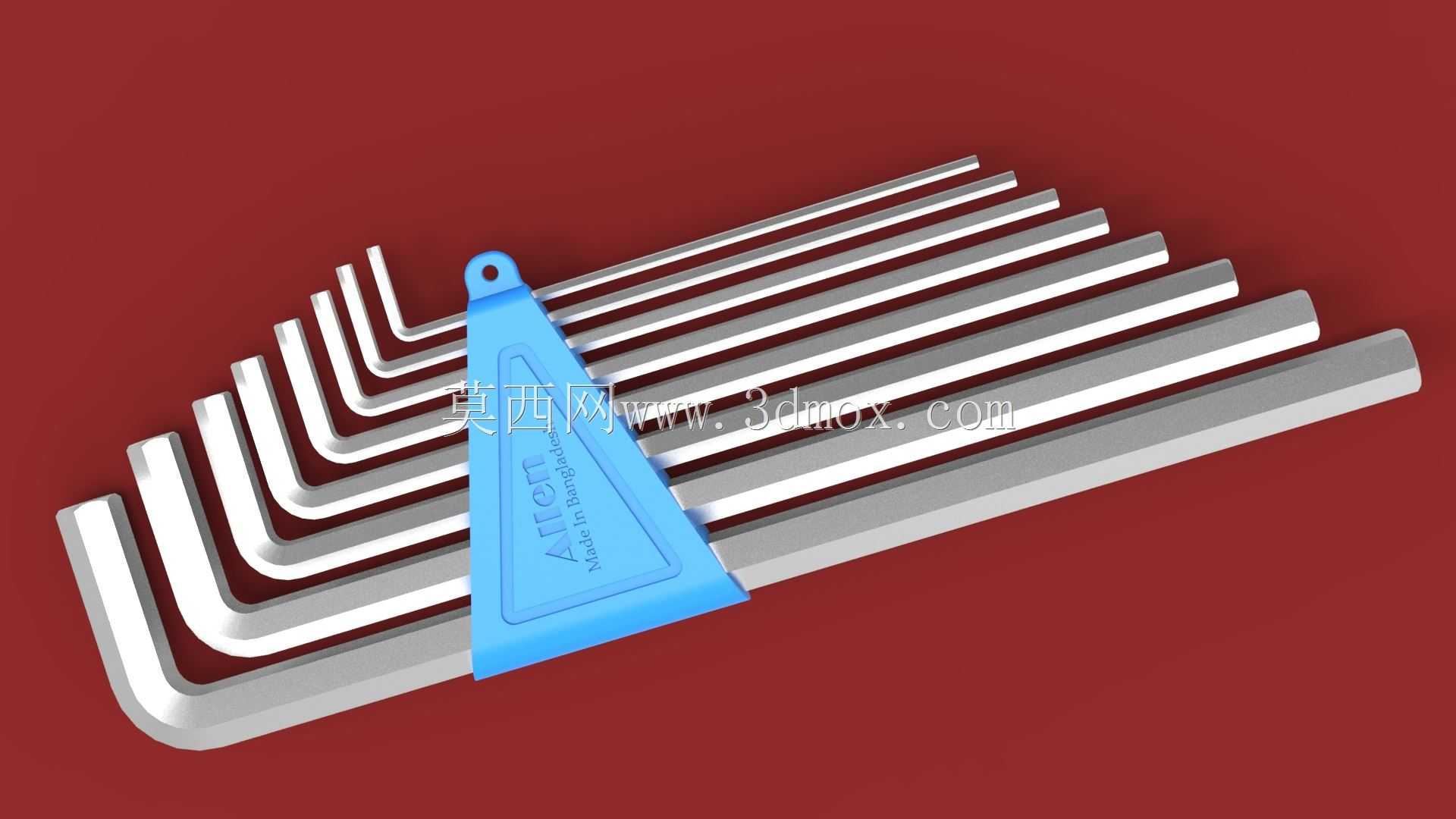

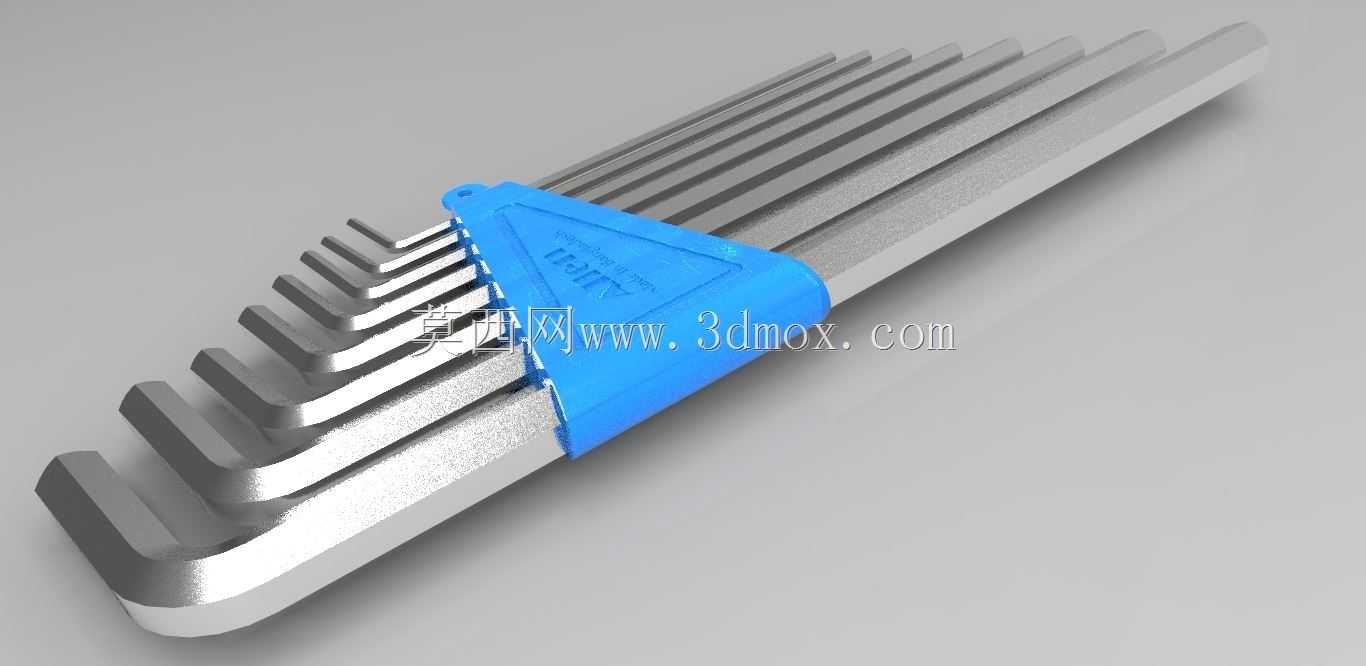

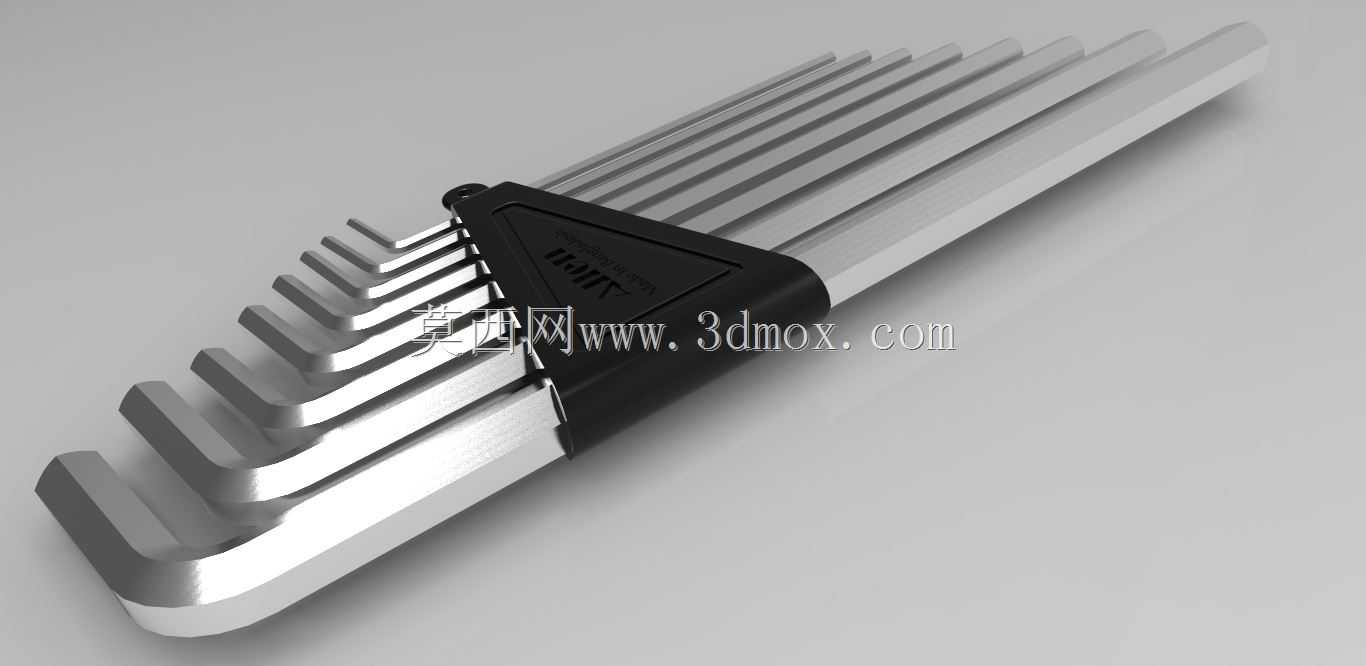

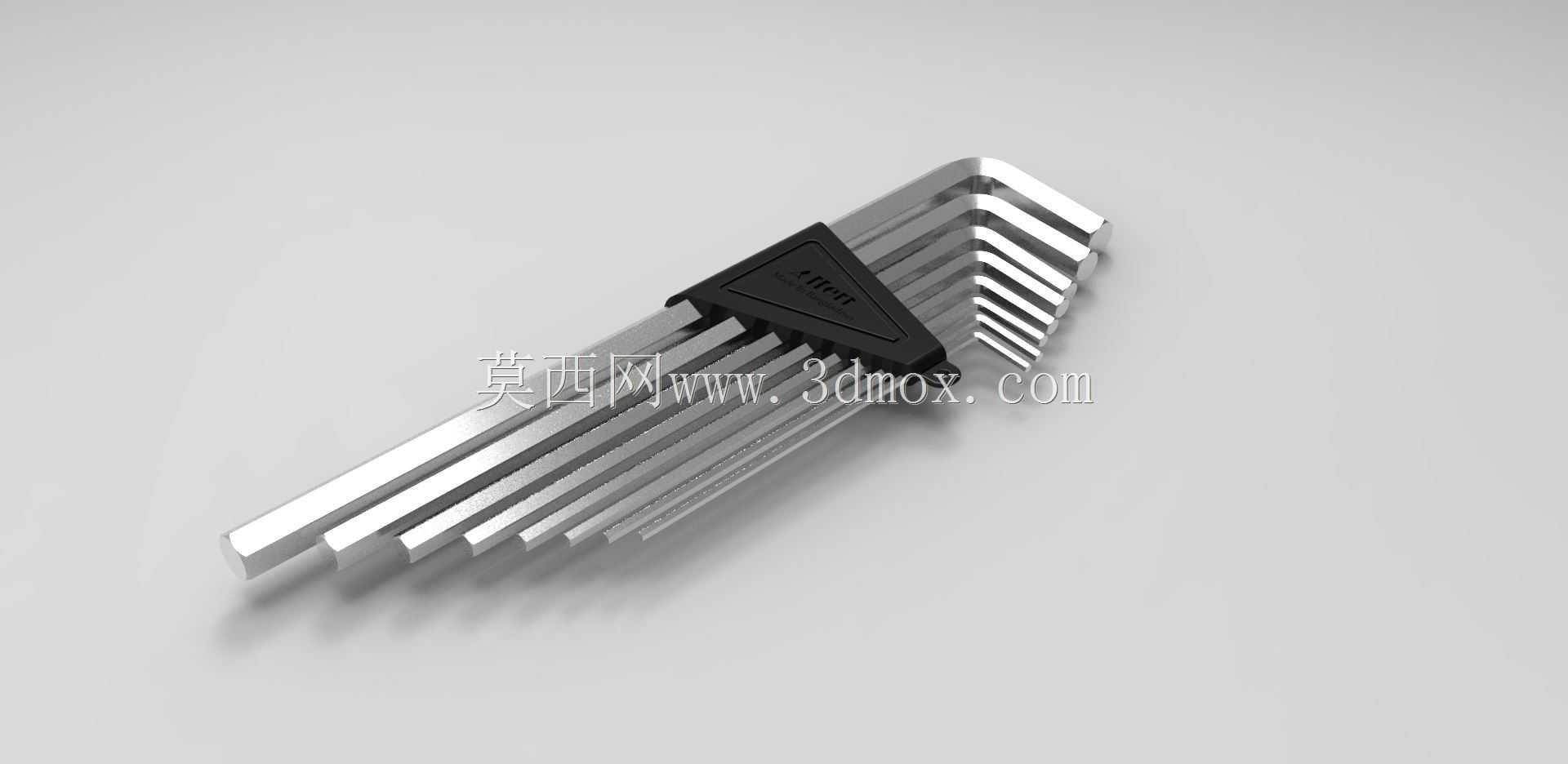

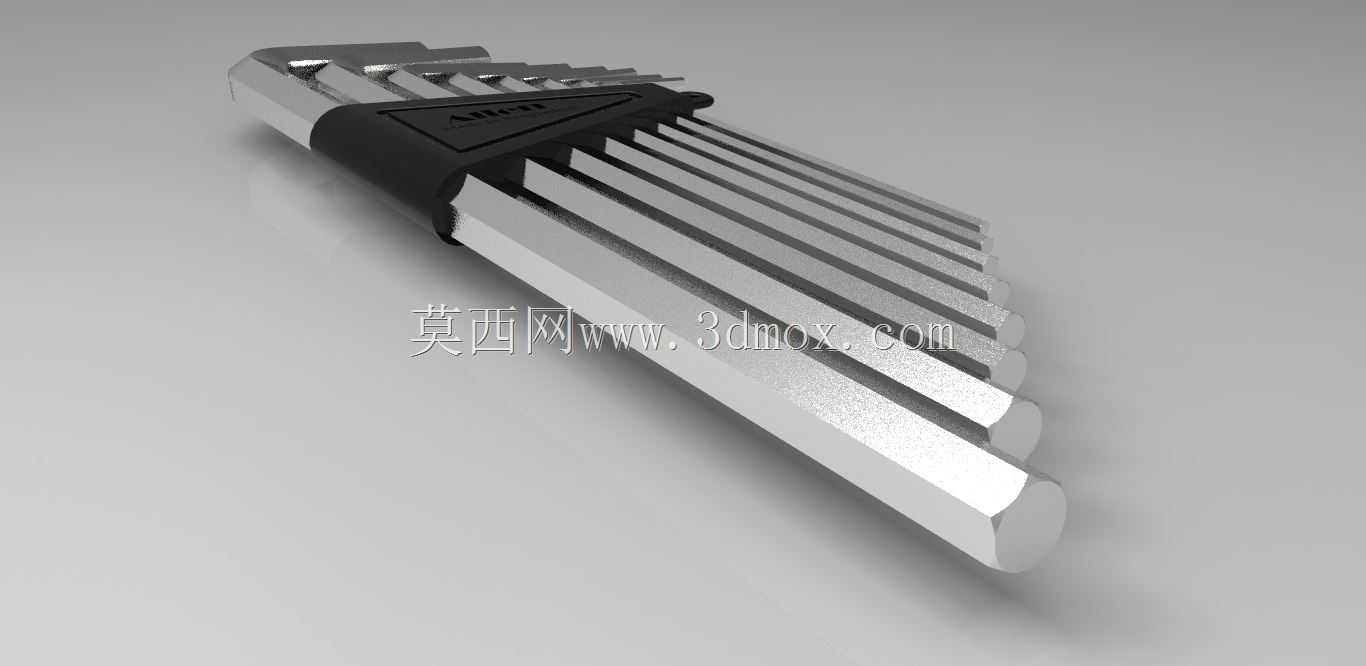

L型加长球头内六角扳手套装结构

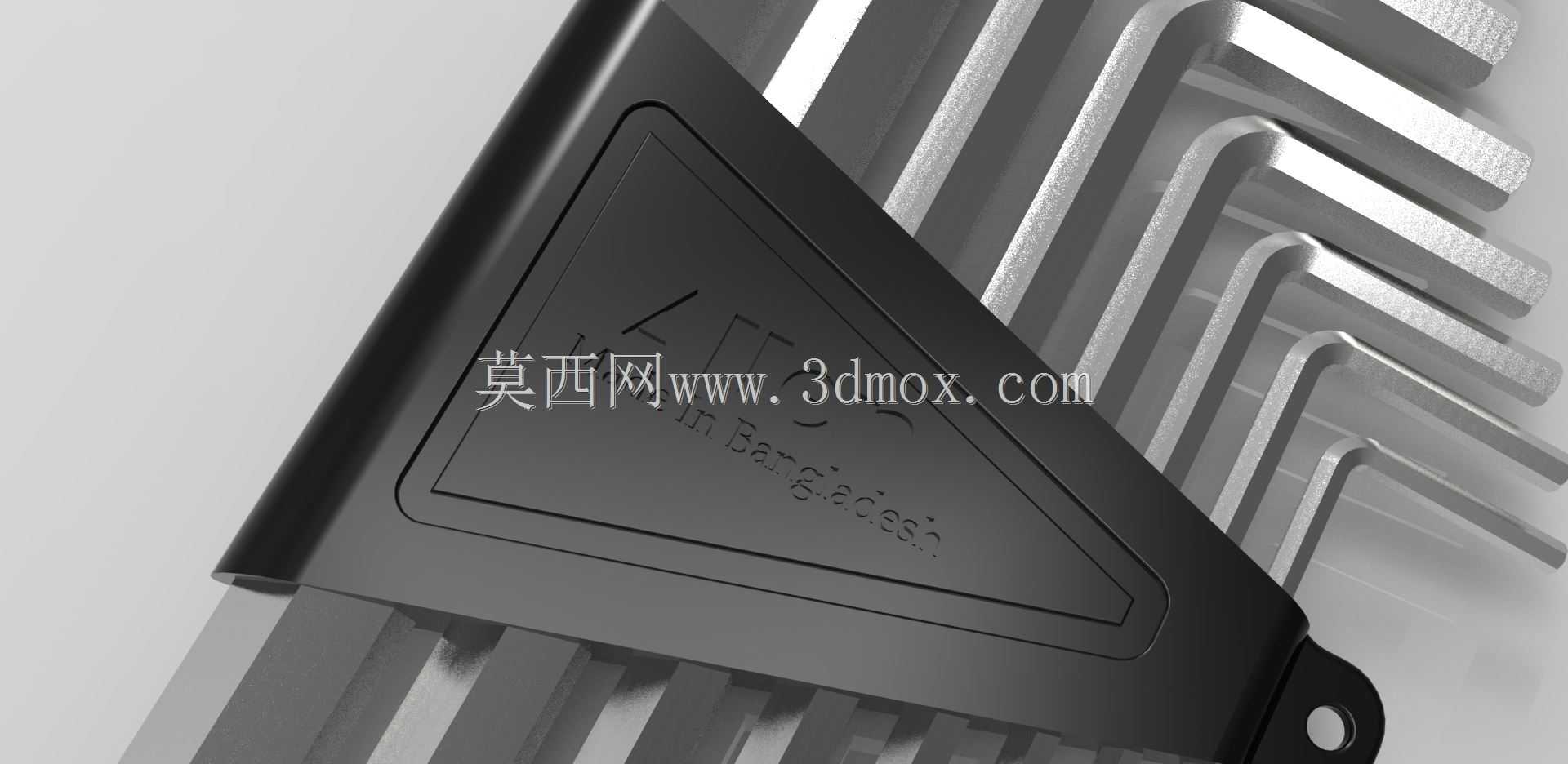

日常设备维保、产线装配、非标工装调试场景里，内六角扳手是拆装沉头内六角紧固件的核心手动工具，这套L型结构的内六角组套，覆盖了从小规格电子设备紧固件到大规格机床地脚、机架连接螺栓的全尺寸适配需求，不同长度的杆身设计，对应不同操作空间的使用场景。短边插入螺钉内六角槽时，长边可提供更大的力臂，适合大扭矩的初始紧固或锈蚀螺栓拆卸；长边插入时短边可作为快速旋拧的操作端，适合浅槽、狭小空间内的快速拆装，部分规格的球头端设计，允许扳手与螺钉轴线存在最大25度左右的倾斜角，在操作空间存在遮挡、无法垂直插入螺钉的场景下，依然可以完成紧固操作，大幅降低了复杂装配位的操作难度。整套扳手采用组套收纳的塑料卡座固定，每个规格对应独立的卡位，卡座顶部设计有挂孔，可直接挂在工位工具挂板上，也可放入工具包随设备维保人员外出作业，避免单支扳手丢失，也能快速识别缺失的规格。建模过程中，每支扳手的六方棱边都做了微小的倒角处理，既还原了实际产品的加工工艺，也避免了棱边锐边在装配时刮伤工件表面或操作人员手部，L型弯折处的圆角过渡完全匹配实际五金工具的冷弯折工艺特征，不会出现直角弯折的应力集中缺陷，和实际量产产品的结构强度特征保持一致。不同规格的扳手杆径、长度都严格遵循通用五金工具的尺寸规范，小规格扳手长度较短，避免大扭矩操作时杆身断裂，大规格扳手杆身加粗加长，匹配大规格螺栓的紧固扭矩要求，球头端的球面弧度、六方接触面的尺寸公差，都参考了实际工业级扳手的测绘数据，可直接用于工具类产品的结构展示、装配场景的工具配套模拟，也可作为工具收纳方案设计的参考模型。在非标自动化设备的装配工位设计中，这类扳手模型可直接导入工位布局场景，模拟操作人员拿取工具的操作空间，校验工位工具挂架的安装位置是否符合人体工程学要求，也可用于五金工具类产品的电商展示渲染、产品结构演示动画制作，模型的结构细节完全贴合实际量产产品的特征，不存在结构失真的问题。
